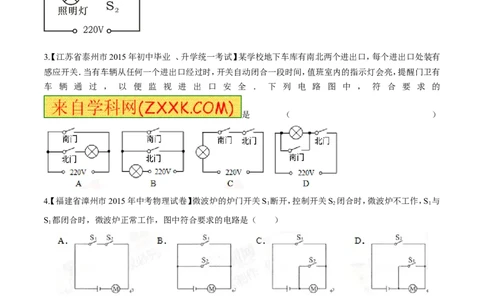

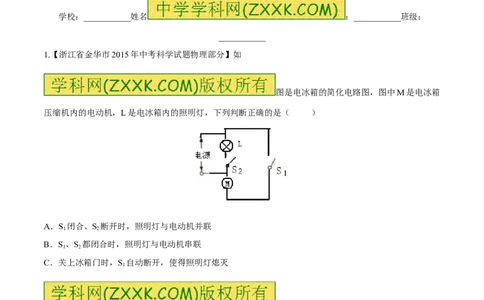

中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 ` 专题 14 电路的连接方式 学校：___________姓名 ：___________班级： ___________ 1.【浙江省金华市2015年中考科学试题物理部分】如 图是电冰箱的简化电路图，图中M是电冰箱 压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（ ） A．S 闭合、S 断开时，照明灯与电动机并联 1 2 B．S、S 都闭合时，照明灯与电动机串联 1 2 C．关上冰箱门时，S 自动断开，使得照明灯熄灭 1 D．冰箱内温度降低到设定温度时，S 自动断开，电动机停止工作。 1 2.【湖南省张家界市2015年普通初中学业水平考试】小云家卫生间安装了换气扇和照明灯，换气扇和照 明 灯的电路连接如图所示，下列分析正确的是（ 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 ） A．换气扇和照明灯不能同时工作 B．换气扇和照明灯只能同时工作 C．换气扇和照明灯工作时，通过他们的电流一定相等 D．换气扇和照明灯工作时，它们两端的电压一定相等 3【. 江苏省泰州市2015年初中毕业 、升学统一考试】某学校地下车库有南北两个进出口，每个进出口处装有 感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有 车 辆 通 过 ， 以 便 监 视 进 出 口 安 全 ． 下 列 电 路 图 中 ， 符 合 要 求 的 是 （ ） 4【. 福建省漳州市2015年中考物理试卷】微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工作，S 与 1 2 1 S 都闭合时，微波炉正常工作，图中符合要求的电路是（ ） 1 5.【福建省泉州市2015年中考物理试题】小黄的房间门口 装有开关S，床头装有开关S，这两个开关都 1 2 能单独控制房间的吊灯，图中的电路图能符合这一要求的是（ ） 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 6.【江苏省泰州市2015年初中毕业 、升学统一考试】如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受 温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U ︰U= m，丙图中I︰I= n，则下列关系式中 1 2 1 2 正确的是（ ） 1 A．m=n B．m= C．m n 1 ＜ D． n 1 m＞ n [来源:Z_xx_k.Com] 7.【黑龙江省哈尔滨市2015年初中升学考试综合试卷】下列各电路 中，闭 合开关，两个灯泡不能都发光的电路是（ ） [来源:] 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 8.【甘肃省兰州市2015年初中毕业生学业考试】在如图所示的电路中，下列分析不正确的是（ ） [来源:Z+xx+k.Com] A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数 1 1 2 1 1 2 B．只闭合 S 时，L、L 都发光，A、A 的示数 3 1 2 1 2 相等 C．闭合S、S 时，L、 L 都发光，A 有示数，A 1 2 1 2 1 2 无示数 D ．闭合S、S 时，L、L 都发光，A、A 均有示 1 3 1 2 1 2 数 9【. 江苏省盐城市2015年初中毕业与升学考试】小峰为了探究某电动玩具车内部电动机与指示灯的连接方式， 他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内 部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯（ ） [来源:][来源:] A.可以确定，一定串联 B.可以确定，一定并联 C.可以确定，串联、并联都行 D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断 10.【山东省淄博市2015年初中 学业考试】下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红 灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆． 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 下列有关说法正确的是（ ） A．摄像系统拍摄的图像是正立缩小的 虚像 B．当红灯损坏不能发光时，该装置仍能正常工作 C．若将光控开关和压力开关并联，也能起到相同的作用 D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄 11.【广西省崇左市2015年初中毕业升学统一考试】如图电路中，开关S闭合后，电源被短路的是（ ） 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
