第十五章
电流和电路

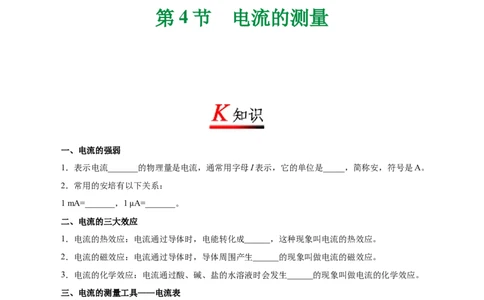

第 4 节 电流的测量
一、电流的强弱
1．表示电流_______的物理量是电流，通常用字母I表示，它的单位是_____，简称安，符号是A。
2．常用的安培有以下关系：
1 mA=_______，1 μA=_______。
二、电流的三大效应
1．电流的热效应：电流通过导体时，电能转化成______，这种现象叫电流的热效应。
2．电流的磁效应：电流通过导体时，导体周围产生______的现象叫做电流的磁效应。
3．电流的化学效应：电流通过酸、碱、盐的水溶液时会发生______的现象叫做电流的化学效应。
三、电流的测量工具——电流表
1．电流表：用来测量______的仪表叫做电流表。电流表在电路中的符号为 。常用的电流表是磁电式
电流表（亦称磁电式表头）。由于测量的需要不同，电流表分为安培表、毫安表和微安表。
2．电流表的特点：其内阻_____，可视为_____，接入电路时不影响电路电流的大小。学科：网
3．电流表的量程：常用的电流表有两个量程：______与_______。若使用0~0.6 A量程，读数时看表盘下
一行数字，其每一大格代表______，每一小格代表_____。若使用0~3 A量程，读数时看表盘上一行数字，其每
一大格代表_______，每一小格代表______ 。
4．电流表的使用规则使用规则 违法使用规则造成的后果
电流表必须和被测的用电器 如果电流表跟被测电路并联会造成短路，轻则会使被
串联 测电路中的用电器不工作，重则会烧坏电流表或电源
电流必须从电流表“+”接 如果电流表“+”、“–”接线柱接反，电流表的指针
线柱流入，从“–”接线柱 会反向偏转，不仅测不出电流，指针还会被打弯
流出
被测电流不能超过电流表的 如果被测电流超过电流表的量程，则指针偏转的角度
量程 过大，指针会被打弯，还可能烧坏电流表
绝对不允许把电流表直接连 电流表可以看成一根导线，若把电流表直接连接到电
接到电源的两极上 源的两极上，会造成短路，烧坏电流表，并可能损坏电
源
强弱安培 10-3 A 10-6 A
热 磁场 化学反应
电流大小 很小 0 0~0.6 A 0~3 A 0.2 A 0.02 A 1 A 0.1 A

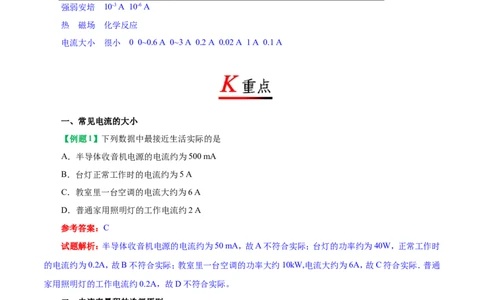

一、常见电流的大小
【例题1】下列数据中最接近生活实际的是
A．半导体收音机电源的电流约为500 mA
B．台灯正常工作时的电流约为5 A
C．教室里一台空调的电流大约为6 A
D．普通家用照明灯的工作电流约2 A
参考答案：C
试题解析：半导体收音机电源的电流约为50 mA，故A不符合实际；台灯的功率约为40W，正常工作时
的电流约为0.2A，故B不符合实际；教室里一台空调的功率大约10kW,电流大约为6A，故C符合实际．普通
家用照明灯的工作电流约0.2A，故D不符合实际。
二、电流表量程的选择原则
在被测电流不超过其最大测量值的前提下，尽可能选择小量程，这样可使电流表指针偏转角度尽可能大
些，便于精确读数，从而减小测量的误差。在不能预先估计被测电流大小的情况下，要先接入大量程，将电路
中的开关迅速闭合再断开，看指针的偏转情况。如果指针偏角太小，应换用小量程；如果指针偏转超过最大值，
应换大量程的电流表。
【例题2】甲灯允许通过的最大电流为0.5A，乙灯允许通过的最大电流为0.3A，若将它们串联后使用，电
路中允许通过的最大电流为______A；现将一个标有两个量程的学生电流表（量程为“0~0.6A”和“0~3A”）接入此电路，应选用的量程是_______。
参考答案：0.3 0.30~0.6A
试题解析：根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大
电流的较小值；根据电流表的量程分析即可判断，甲灯允许通过的最大电流为0.5A，乙灯允许通过的最大电
流为0.3A，若将它们串联后使用，由于串联电路中的电流处处相等，故该电路允许通过的最大电流是0.3A，
根据电流表的量程可知，选用0～0.6A小量程即可。
三、电流表的读数方法
1．看清选用的是哪个量程。如选“–”、“0.6”两个接线柱时，表示指针偏转到最右端刻度线时电流是
0.6 A。
2．根据所使用的量程，看清每一大格表示的电流值，确定分度值。如果使用0~0.6 A量程，则分度值为
0.02 A；如果使用0~3 A量程，则分度值为0.1 A。
3．接通电路，当指针稳定后再读数，则电流=分度值×小格数。
注意：可以记住口诀，便于读数
一看接线柱，确定量程数。
二看每小格，明确分度值。
三看指针处，正视仔细读。

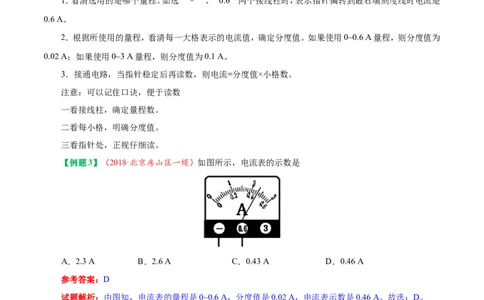

【例题3】（2018·北京房山区一模）如图所示，电流表的示数是
A．2.3 A B．2.6 A C．0.43 A D．0.46 A
参考答案：D
试题解析：由图知，电流表的量程是0~0.6 A，分度值是0.02 A，电流表示数是0.46 A。故选：D。
四、电流表的使用
【例题4】（2018·广州越秀区期中）如图所示的四幅电路中，电流表能够测灯 中的电流的是A． B．
C． D．

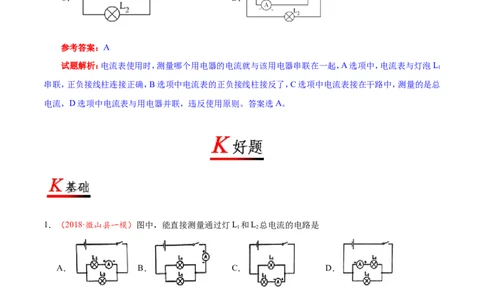

参考答案：A
试题解析：电流表使用时，测量哪个用电器的电流就与该用电器串联在一起，A选项中，电流表与灯泡L
1
串联，正负接线柱连接正确，B选项中电流表的正负接线柱接反了，C选项中电流表接在干路中，测量的是总
电流，D选项中电流表与用电器并联，违反使用原则。答案选A。
1．（2018·微山县一模）图中，能直接测量通过灯L 和L 总电流的电路是
1 2
A． B． C． D．
2．（2018·沧州期末）如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的
M、N接线柱与电路中各接线点的连接关系为
A．M接a，N接b B．M接c，N接dC．M接b，N接a D．M接d，N接c
3．（2018·珠江中学期中）连接如图所示电路，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别
为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是
A．电流表的缘故
B．灯泡L 和L 的电阻不同
1 2
C．导线有电阻
D．灯泡L 和L 在电路中的位置
1 2
4．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流
表的了解，电流表的正确读数是
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
5．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是
A．电流表测的是L 的电流
1
B．电流表测的是L 的电流
2
C．电流表与电灯并联了
D．电流表测的是干路中的电流
6．如图所示，电路中能正确测出通过灯L 的电流的是
2A． B． C． D．
7．如图所示，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转
超过最大刻度。产生这种现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生断路
C．电流表使用的量程小了
D．电流表的接线柱接反了 学科、网
8．如图所示，粗心的小强把电流表当作电压表接在了L 的两端。此时如果闭合开关，一定会发生
1
A．电源短路 B．电流表损坏 C．L 不亮 D．L 的灯丝烧断
1 2
9．（2018·佛山模拟）如题图中电流表的示数是________A。
10．请你仔细观察如图所示实物电路。若此时闭合开关，电路的状态为_________（选填“通路”、“断路”或
“短路”）。（1）请在图中去掉一根导线，将电路改成一个串联电路（在不需要的导线上画一个×）；
（2）请在图中改一根导线，将此电路改成并联电路，此时电流表测通过_______的电流（在不需要的导线
上画一个×，再补画上一条新的导线）。
11．（2018·南雄二模）在下图中的圆圈内填上合适的电表符号，使电路能够正常工作。
12．如图所示电路，下列说法正确的是
A．L、L 串联
1 2
B．开关S只控制L
2
C．电流表测干路中电流
D．电流表测L 的电流
1
13．（2018·攀枝花模拟）小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关 后观察到 、
两个电流表的指针偏转情况如图乙，下列说法正确的是A．电流表 的示数为
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表 的示数为
14．（2018·武汉期中）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表 和 指
针偏转分别如图乙、丙所示，通过灯泡 和 的电流分别为
A． B．
C． D．
15．（2018·北京161中学期中）如图所示的电路中，有可能损坏电流表的是
A． B．
C． D．
16．如图是某同学设计的电路，他想利用电流表测量小灯泡L 中的电流，请你：
2a．画出相应的电路图；
b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并且在原导线上
打×。
17．（2017·济宁）如图所示的电路中，闭合开关时，下列说法正确的是
A．两个灯泡串联
B．开关只能控制灯L
1
C．电流表测的是灯泡L 的电流
1
D．电流方向从电流表到开关
18．（2017·怀化）图中，能直接测量通过灯L 电流的电路是
1
A． B．
C． D．
19．（2018·襄阳）为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。电流的单位是用下列哪位物理学家的名字来命名的
A．法拉第 B．帕斯卡 C．牛顿 D．安培
20．（2018·巴中）如图所示的电路，当开关S闭合时，L、L 都能发光，一会儿后，L 亮、L 熄灭，电流表示数变
1 2 1 2
大，则电路故障原因可能是
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
3．A【解析】由电路图可知，两灯和两电流表串联接入电路，串联电路中各处的电流相等，而实验时电流表甲
和乙的示数分别为0.18 A和0.16 A，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差
或指针未调零。故选A。
4．C【解析】根据在电流表的同一刻度处，0~3 A量程的读数是0~0.6A量程读数的5倍计算。电流表使用
“0~3 A”的量程时，指针恰好指在0.44 A位置，读数应为2.2 A。故选C。学，科网
5．B【解析】利用断表法判断电流表测量通过用电器的电流：去掉电流表，L 发光，L 不发光，因此电流表测的
1 2
是L 的电流，故选B。
2
6．D【解析】电流表在电路中是串联使用的，与哪个用电器串联，则测哪个用电器的电流。A．电流表与L 串联，
1
测L 的电流；B．电流表在干路中，测干路中的电流，不能只读L 的电流；C．电流表的正负极接错了；D．
1 2
电流表与L 串联，测L 的电流，故选D。
2 210．（1）短路 如左图所示 （2）如右图所示 与L
2
【解析】根据实物图可知，开关闭合后，电流直接经过导线从电源正极回到电源负极，因此此时的电路为
短路；
（1）从电源正极依次串联开关、电流表、灯泡L、L 回到电源负极，因此将灯泡L 与电流表相连的导线去
2 1 1
掉；如左图所示；
（2）从电源正极经过开关后开始分支，一路经过电流表和L，另一路经过L，然后两路汇合回到电源负
2 1
极，因此电流表测量L 中的电流，并将电源负极与灯泡L 左接线柱相连的导线改接右接线柱，如右图所
2 1
示。11．
【解析】图中的两电阻并联，下面电阻右侧电表与电阻R 串联，故应是电流表；上面电表串联在电路中，
1
故应是电流表；如图所示。
12．D【解析】由题图所示可知，两个灯泡是并联的，电流表测的是灯泡L 的电流，开关在干路上，能控制整个
1
电路的通断，故选D。
15．B【解析】A、两灯泡并联，电流表测支路上电流，不会被烧坏。故A不符合题意．B、开关闭合后，灯泡被短
路，电流表直接接在电源两极上，会损坏电流表．故B符合题意。C、下面的灯泡被短路，电流表测左边灯
泡的电流．不会被烧坏．故C不符合题意。D、两灯泡并联，电流表测支路上电流．不会被烧坏，故D不符
合题意。故选B。
16．如左图所示 如右图所示【解析】（1）从正极开始分支；一支经电流表、灯泡L、开关回到负极；另一支经灯泡L、开关回到负极；
2 1
如图所示。学》科网
（2）把灯泡L 与电源正极连接的导线与电流表的负极连接；此时电流表测量电路总电流；如图所示。
1
19．D【解析】法拉第发现了电磁感应现象，但法拉第不是电流的单位，故A错误；在国际单位制中，压强的国
际单位是帕斯卡；力的国际单位是牛顿；电流的国际单位是安培，故只有D符合题意，故选D。
20．B【解析】A、如果灯泡L 短路，则L 熄灭，L 亮，电流表示数变大，故A不符合题意；B、如果灯泡L 短路，
1 1 2 2
则L 熄灭，L 亮，电流表示数变大，故B符合题意；CD、如果灯泡L（或L）断路，整个电路断路，则L、
2 1 1 2 1L 电都熄灭，电流表示数为零，故C、D不符合题意；故选：B。
