一、选择题（本大题共10个小题，每小题3分，共30分）

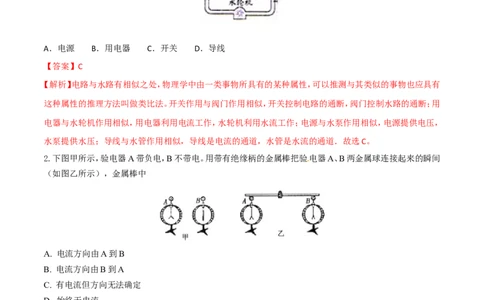

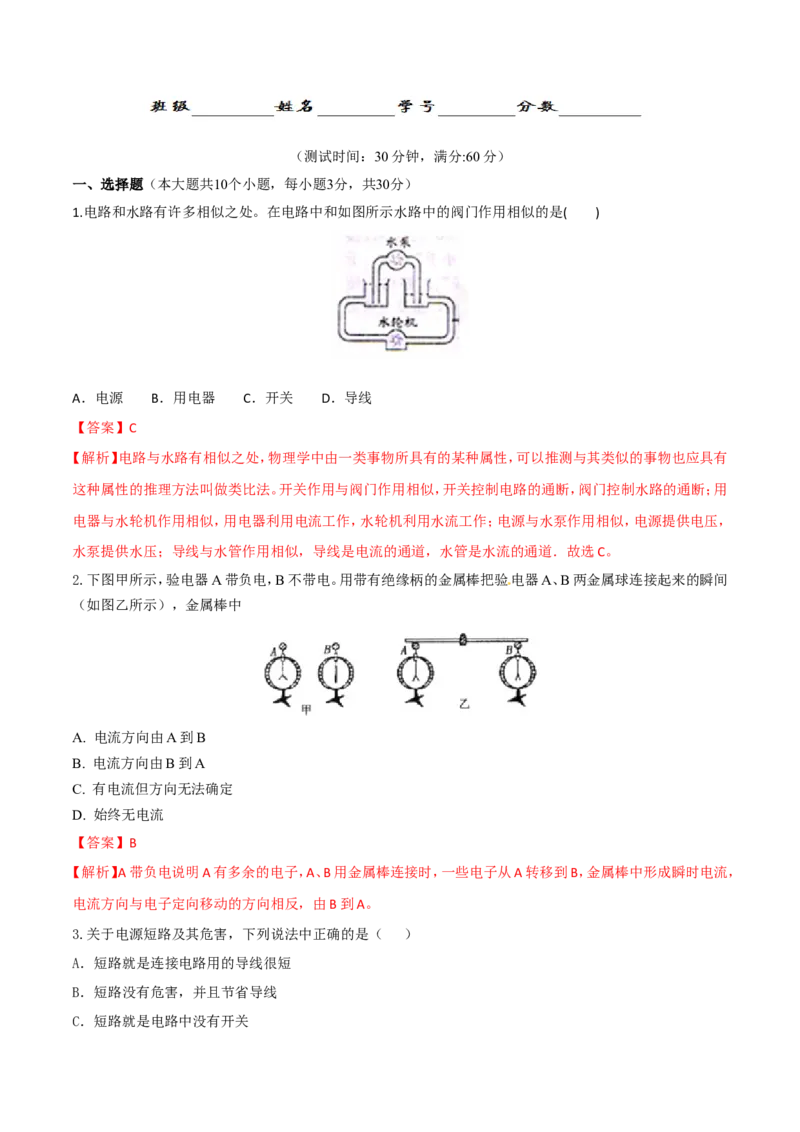

1.电路和水路有许多相似之处。在电路中和如图所示水路中的阀门作用相似的是( )
A．电源 B．用电器 C．开关 D．导线
【答案】C
【解析】电路与水路有相似之处，物理学中由一类事物所具有的某种属性，可以推测与其类似的事物也应具有
这种属性的推理方法叫做类比法。开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断；用
电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作；电源与水泵作用相似，电源提供电压，
水泵提供水压；导线与水管作用相似，导线是电流的通道，水管是水流的通道．故选C。
2.下图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间
（如图乙所示），金属棒中
A. 电流方向由A到B
B. 电流方向由B到A
C. 有电流但方向无法确定
D. 始终无电流
【答案】B
【解析】A带负电说明A有多余的电子，A、B用金属棒连接时，一些电子从A转移到B，金属棒中形成瞬时电流，
电流方向与电子定向移动的方向相反，由B到A。
3.关于电源短路及其危害，下列说法中正确的是（ ）
A．短路就是连接电路用的导线很短
B．短路没有危害，并且节省导线
C．短路就是电路中没有开关D．短路时，电源会发热而烧坏
【答案】D
【解析】电源短路就是一条导线直接接在电源两端，这是绝对不允许的，因为这样会使电路中有很大的电流，
电源急剧发热从而被烧坏。

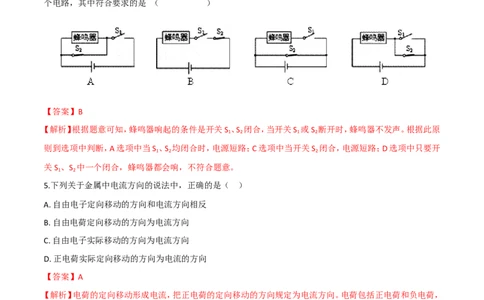

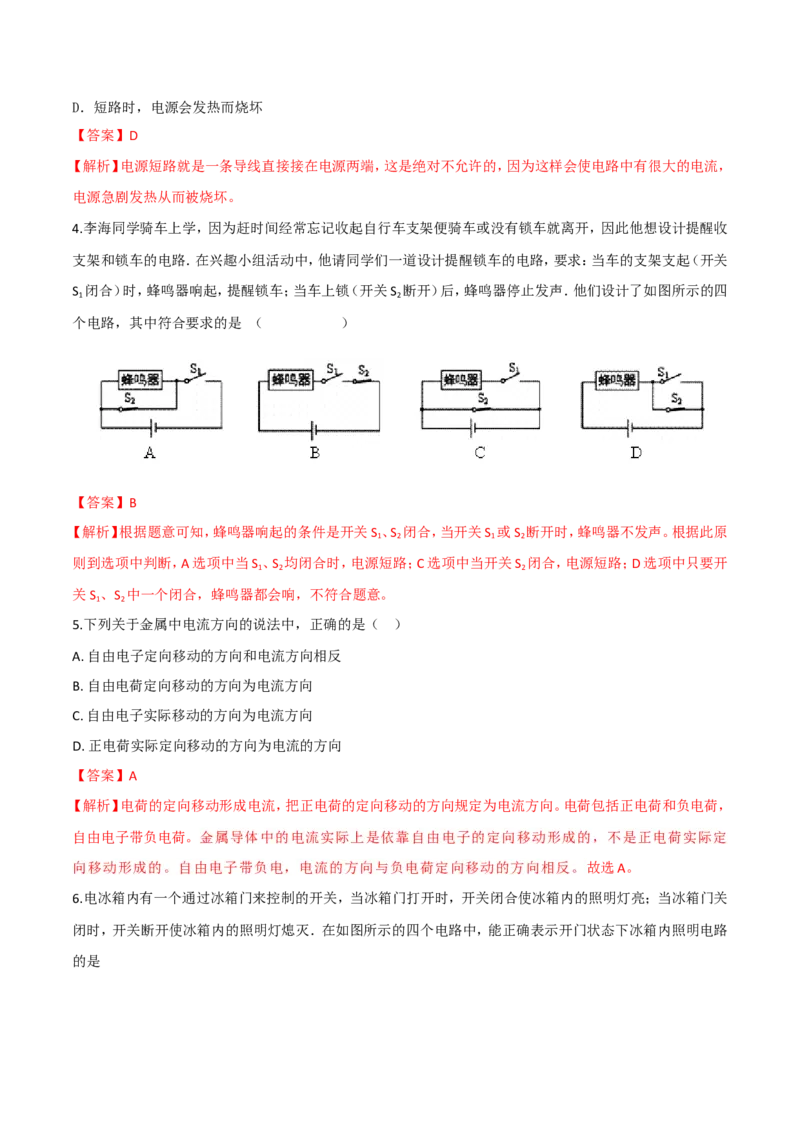

4.李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收
支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关
S 闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S 断开）后，蜂鸣器停止发声．他们设计了如图所示的四
1 2
个电路，其中符合要求的是 （ ）
【答案】B
【解析】根据题意可知，蜂鸣器响起的条件是开关S 、S 闭合，当开关S 或S 断开时，蜂鸣器不发声。根据此原
1 2 1 2
则到选项中判断，A选项中当S 、S 均闭合时，电源短路；C选项中当开关S 闭合，电源短路；D选项中只要开
1 2 2
关S 、S 中一个闭合，蜂鸣器都会响，不符合题意。
1 2
5.下列关于金属中电流方向的说法中，正确的是（ ）
A. 自由电子定向移动的方向和电流方向相反
B. 自由电荷定向移动的方向为电流方向网]
C. 自由电子实际移动的方向为电流方向
D. 正电荷实际定向移动的方向为电流的方向
【答案】A
【解析】电荷的定向移动形成电流，把正电荷的定向移动的方向规定为电流方向。电荷包括正电荷和负电荷，
自由电子带负电荷。金属导体中的电流实际上是依靠自由电子的定向移动形成的，不是正电荷实际定
向移动形成的。自由电子带负电，电流的方向与负电荷定向移动的方向相反。故选A。
6.电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯亮；当冰箱门关
闭时，开关断开使冰箱内的照明灯熄灭．在如图所示的四个电路中，能正确表示开门状态下冰箱内照明电路
的是【答案】C
【解析】电路的基本组成是电源、开关、用电器和导线四部分组成，开关的作用是控制电路的通断。由题意知：
当冰箱门打开时，开关闭合使冰箱内的照明灯亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，故符合
题意的选项是C。

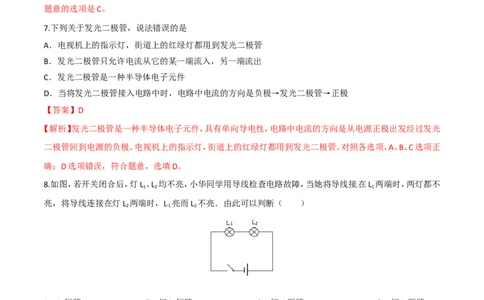

7.下列关于发光二极管，说法错误的是
A．电视机上的指示灯，街道上的红绿灯都用到发光二极管
B．发光二极管只允许电流从它的某一端流入，另一端流出
C．发光二极管是一种半导体电子元件
D．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极
【答案】D
【解析】发光二极管是一种半导体电子元件，具有单向导电性，电路中电流的方向是从电源正极出发经过发光
二极管回到电源的负极。电视机上的指示灯，街道上的红绿灯都用到发光二极管。对照各选项，A、B、C选项正
确；D选项错误，符合题意，选填D。
8.如图，若开关闭合后，灯L 、L 均不亮，小华同学用导线检查电路故障，当她将导线接在L 两端时，两灯都不
1 2 1
亮，将导线连接在灯L 两端时，L 亮而L 不亮．由此可以判断（ ）
2 1 2
A．L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【答案】C
【解析】由电路图可知，两灯串联，闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；
用导线接在L 两端时，两灯仍不亮说明开关或灯L 可能存在断路；而用导线接在L 两端时，L 不亮而L 亮说
1 2 2 2 1
明电路导通，即L 及开关应是正常的，同时也不可能为两灯同时短路，故只能为L 发生了断路。
1 2

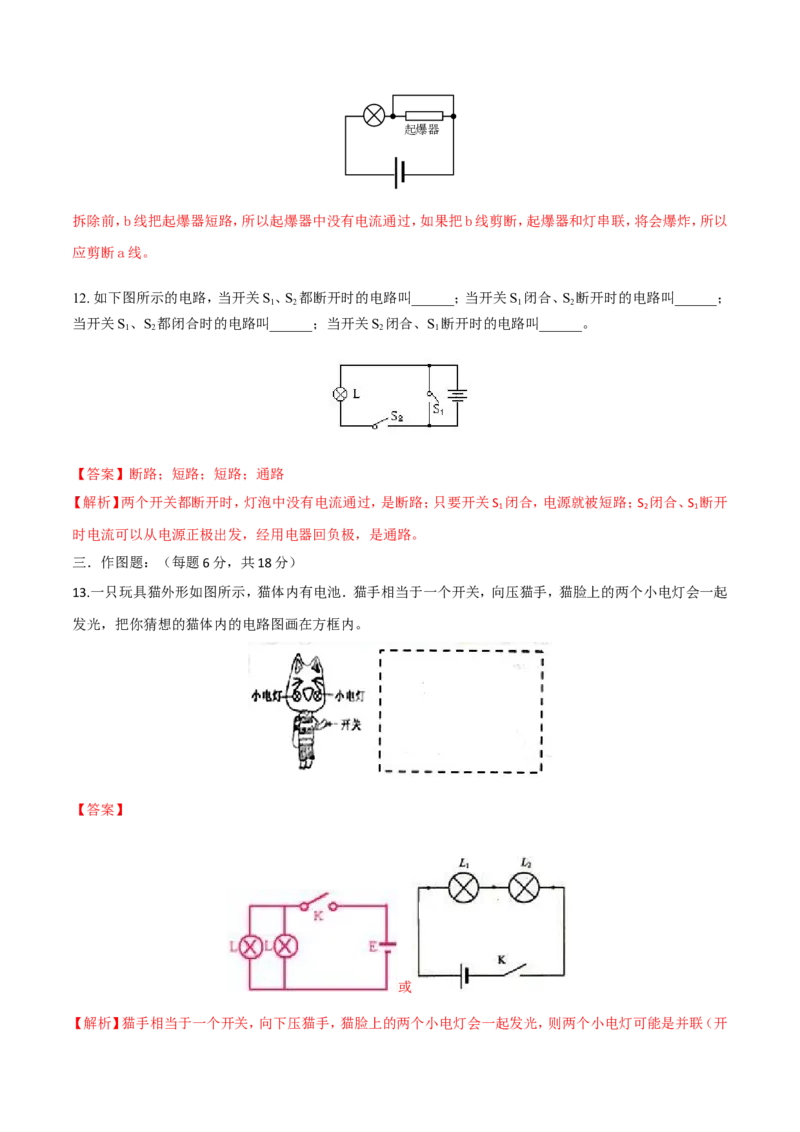

9. 在下图中电灯发光的条件是（ ）A.S 、S 都闭合 B.S 断开、S 闭合
1 1 1 2
C.S 闭合、S 断开 D.S 、S 都断开
1 2 1 2
【答案】C
【解析】

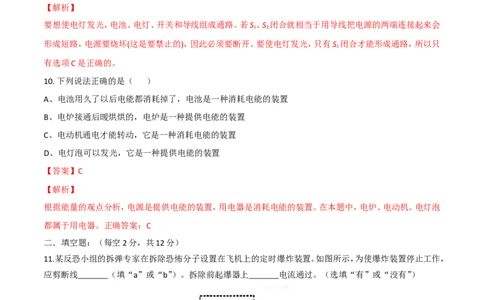

要想使电灯发光，电池、电灯、开关和导线组成通路。若S 、S 闭合就相当于用导线把电源的两端连接起来会
1 2
形成短路，电源要烧坏(这是要禁止的)，因此必须要断开。要使电灯发光，只有S 闭合才能形成通路，所以只
1
有选项C是正确的。
10. 下列说法正确的是（ ）
A、电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置
B、电炉接通后暖烘烘的，电炉是一种提供电能的装置
C、电动机通电才能转动，它是一种消耗电能的装置
D、电灯泡可以发光，它是一种提供电能的装置
【答案】C
【解析】
根据能量的观点分析，电源是提供电能的装置，用电器是消耗电能的装置。在本题中，电炉、电动机、电灯泡
都属于用电器。正确答案：C
二．填空题：（每空2分，共12分）
11.某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示，为使爆炸装置停止工作，
应剪断线 （填“a”或“b”）。拆除前起爆器上 电流通过。（选填“有”或“没有”）
【答案】a；没有
【解析】其等效电路图如下所示：起爆器
拆除前，b线把起爆器短路，所以起爆器中没有电流通过，如果把b线剪断，起爆器和灯串联，将会爆炸，所以
应剪断a线。
12. 如下图所示的电路，当开关S、S 都断开时的电路叫______；当开关S 闭合、S 断开时的电路叫______；
1 2 1 2
当开关S、S 都闭合时的电路叫______；当开关S 闭合、S 断开时的电路叫______。
1 2 2 1
【答案】断路；短路；短路；通路
【解析】两个开关都断开时，灯泡中没有电流通过，是断路；只要开关S 闭合，电源就被短路；S 闭合、S 断开
1 2 1
时电流可以从电源正极出发，经用电器回负极，是通路。
三．作图题：（每题6分，共18分）
13.一只玩具猫外形如图所示，猫体内有电池．猫手相当于一个开关，向压猫手，猫脸上的两个小电灯会一起
发光，把你猜想的猫体内的电路图画在方框内。
【答案】
或
【解析】猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一起发光，则两个小电灯可能是并联（开关在干路中），也可能串联，电路图如下所示：
或
14.对于灯泡来说，电流在灯丝中无论沿什么方向流动，都能发光。但是二极管只能让一个方向的电流流过它
（即单向导电性，二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）。如图所示灯泡
发光，请在图中标出电池的+、-极和电流的方向。
【答案】
【解析】根据题意，电灯在图示的情况下发光，由二极管的单向导电性可知，电流从B到C经A回到电池，则电
池的极性为：左负右正。
15. 指出下图的错误，画出正确的电路图：
【答案】
甲图：开关S断开时，灯L 和L 能发光，但开关S闭合时，电源短路，改正的方法是将开关S与灯串联。
1 2
乙图：电路中缺少电源，不能形成电流，改正的方法是接入电源。改正后正确的电路如下：【解析】常见的错误电路一般有三种：（1）短路，短路又有直接短路和闭合电键后造成电源正、负极直接相连
的短路。（2）电流不能形成回路。（3）电路中缺少必要的元件。
