第十五章《电路电流》单元达标精品检测试卷
说明：本试卷满分100分，考试时间90分钟
一、选择题（12个小题，每小题3分，共36分）
1．下列说法中正确的是（ ）
A．二极管是用半导体材料制成的
B．光盘是用磁性材料制成的
C．建筑物上的避雷针是用绝缘材料制成的
D．在橡皮泥上能留下漂亮的指印，说明橡皮泥具有弹性

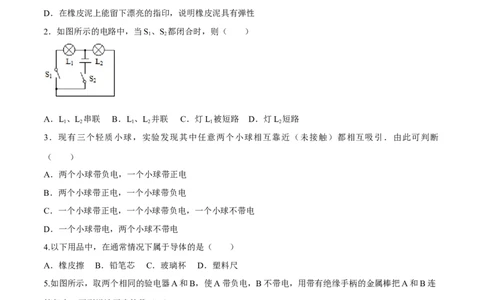

2．如图所示的电路中，当S、S 都闭合时，则（ ）
1 2
A．L、L 串联 B．L、L 并联 C．灯L 被短路 D．灯L 短路
1 2 1 2 1 2
3．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断
（ ）
A．两个小球带负电，一个小球带正电
B．两个小球带正电，一个小球带负电
C．一个小球带正电，一个小球带负电，一个小球不带电
D．一个小球带电，两个小球不带电
4.以下用品中，在通常情况下属于导体的是（ ）
A．橡皮擦 B．铅笔芯 C．玻璃杯 D．塑料尺
5.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连
接起来．下列说法正确的是（ ）A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大

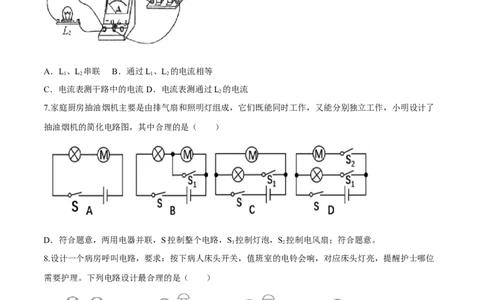

6．如图所示，两个规格不同的电灯L、L 接在电路中．闭合开关，以下判断正确的是（ ）
1 2
A．L、L 串联 B．通过L、L 的电流相等
1 2 1 2
C．电流表测干路中的电流 D．电流表测通过L 的电流
2
7.家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了
抽油烟机的简化电路图，其中合理的是（ ）
D．符合题意，两用电器并联，S控制整个电路，S 控制灯泡，S 控制电风扇；符合题意。
1 2
8.设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位
需要护理。下列电路设计最合理的是（ ）

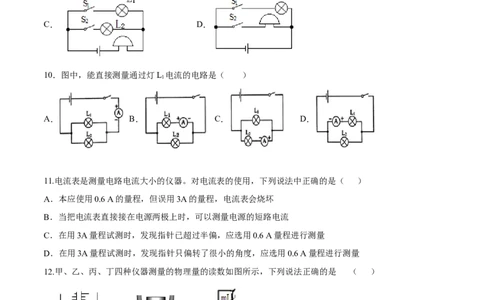

9.（2020·山东模拟）抗击“新冠病毒肺炎”的战役中，医护人员付出了极大努力，由于工作人员有限，又
需要及时照顾到需要救治人员，每张病床都安有呼叫器，可以让每位个病人都可控制 同一只电铃，且能让值班护士在铃响时，根据不同的灯亮，区分出哪个病人在按铃呼 叫，这种电路应该是类似下图中的（
）
A． B．
C． D．
10．图中，能直接测量通过灯L 电流的电路是（ ）
1
A． B． C． D．
11.电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（ ）
A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏
B．当把电流表直接接在电源两极上时，可以测量电源的短路电流
C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量
D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量
12.甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，下列说法正确的是 （ ）
甲 乙 丙 丁A.如图甲所的温度计的读数为18℃
B.如图乙所示的机械秒表读数为3min37.5s
C.如图丙所示的量筒的读数为43mL
D.如图丁所示电流表的读数为0.5A
二、填空题（10个小题，每空1分，共22分）

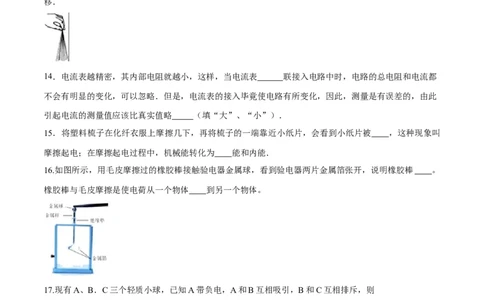

13.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上往下捋几下，观察到如图所示的现
象，这是因为塑料丝带了 电荷（选填“同种”或“异种”），使塑料丝带电的实质是 在物体间转
移．
14．电流表越精密，其内部电阻就越小，这样，当电流表 联接入电路中时，电路的总电阻和电流都
不会有明显的变化，可以忽略．但是，电流表的接入毕竟使电路有所变化，因此，测量是有误差的，由此
引起电流的测量值应该比真实值略 （填“大”、“小”）．
15．将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被 ，这种现象叫
摩擦起电；在摩擦起电过程中，机械能转化为 能和内能．
16.如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，看到验电器两片金属箔张开，说明橡胶棒 。
橡胶棒与毛皮摩擦是使电荷从一个物体 到另一个物体。
17.现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则
B （选填“带正电”、“带负电”或者“不带电），A和C互相 。
18.如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是 （选填“导
体”或“绝缘体”），电荷通过人体传到头发上，由于头发 而使头发竖起来。请你鞋出一个绝缘体
的名称 。19.如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中
的________。房卡应该连接在________（零线或者火线）上。走出这个房间把房卡取出，目的是为了
________。
20.图中电流表的分度值是 A，示数是 A。
21.电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修
方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。
22.如图所示电路，电路各个元件都正常，要使两个灯泡都同时亮，请你提出两个可行的办法。（1）
；（2） 。三、作图题（3个小题，每题3分，共9分）
23.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S 闭合，仪表盘上的指示灯L
1
亮起，提示司机系好安全带，系好安全带则开关S 闭合，指示灯L被短路熄灭。请用笔画线代替导线连接
2
符合上述条件的如图模拟电路。（R为保护电阻）
S
1
24.请根据图中所示的实物图，画出对应的电路图．
25.如图是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L 、L 亮，开
1 2
关接2时，只有灯L、L 亮．
3 4
四、实验题（2个小题，26题6分、27题8分，共14分）
26.小柯在科技馆看到许多奇思妙想和趣味实验。趣味实验——静电实验，实验情况如（2）图所示。P、P、P 表示将小球B先后悬吊在距离A球远近不同
1 2 3
的位置。
①小球偏离竖直方向的原因是___________________。
②据图示情景，你还能得出的结论是___________________。
27.在探究并联电路电流规律的实验中。
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行 ，以正确选择电流表或电
流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整。
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L 和L 发光、电流表A 和A 有
1 2 1 2
示数、电流表A示数为零。则电路故障可能是 。
（4）排除故障，进行实验，小方记录了如下数据。
实验次数 L 电流I/A L 电流I/A 干路电流I/A
1 1 2 2
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以
，再进行实验。
五、计算题（2个小题，每题6分，共12分）
28．如图所示电路，电流表A 读数为0.18A，电流表A 读数为0.32A，通过灯泡L 的电流为0.15A，求：
1 2 3
L
1
A
1
L
2
A
2 L
3
A
3A
3
（1）通过L 和L 的电流分别是多大？
1 2
（2）电流表A 的读数是多少？
3
29.如图（a）所示，当开关S闭合时，两只电流表的示数分别如图（b）、（c）所示，则通过L 中的电流
1
是多大？
六、综合开放题（2个小题，每题6分，共12分）
30.下列是某实验中的三个电路图，请仔细观察后回答．
(1) 该实验探究的问题是________________________________；
(2) 你的结论是________________________________________；
(3)小明同学探究出的结论是：在并联电路中，干路电流大于任何一条支路的电流。小宁的结论是：在并联
电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切?为什么?
31.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
0.6
① ；② ；
③ 。
