【巩固练习】
一、选择：
1. 有关电路中的电流正确的说法是（ ）
A．电流从正极流出时最大，回到负极时最小
B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
2.（2016春•张掖校级月考）把较大的电阻与较小的电阻串联后接入电路中，如果通过较小电阻的电流是
0.4A，那么通过较大电灯的电流将（ ）
A．大于0.4A B．小于0.4A C．等于0.4A D．无法确定

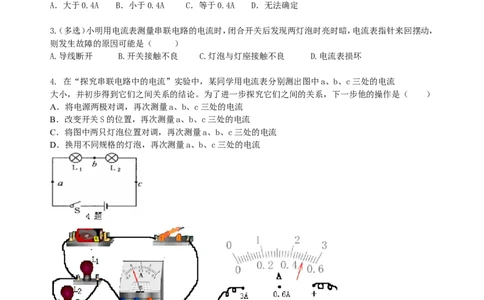

3.（多选）小明用电流表测量串联电路的电流时，闭合开关后发现两灯泡时亮时暗，电流表指针来回摆动，
则发生故障的原因可能是（ ）
A.导线断开 B.开关接触不良 C.灯泡与灯座接触不良 D.电流表损坏
4. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流
大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
5. 如图甲所示，L 和L 是两只完全相同的灯泡，闭合开关S后，电流表的示数如图乙所示，则通过L 的
１ ２ １
电流为（ ）
A.0.5 A B.0.25 A C.2.5 A D.1.25 A
6.（2015•陕西中考）如图所示电路，闭合开关S、S，下列对电路的分析正确的是（ ）
1 2
A．L 与L 串联
1 2宇轩在线资源中心 shop256921660.taobao.com
B．电流表A 测L 的电流
1 1
C．当开关S 断开时，通过L 的电流变小
2 1
D．当开关S 断开时，电流表A 的示数变小
2 2
二、填空

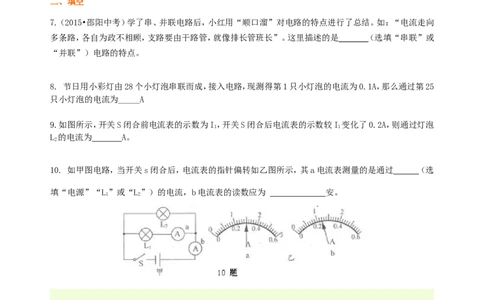

7.（2015•邵阳中考）学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向
多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是 （选填“串联”或
“并联”）电路的特点。
8. 节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25
只小灯泡的电流为_____A
9.如图所示，开关S闭合前电流表的示数为I，开关S闭合后电流表的示数较I 变化了0.2A，则通过灯泡
1 1
L 的电流为 A。
2
10. 如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其a电流表测量的是通过 （选
填“电源”“L”或“L”）的电流，b电流表的读数应为 安。
1 2
11.（2016•永修县校级一模）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利
用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行
了大胆的探究，如图所示是他们的实验电路图；
（1）他们的猜想是： （只写一种猜想）。
[进行实验]
（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，
是靠改变 而得到实验数据的。
（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的宇轩在线资源中心 shop256921660.taobao.com
数据；樊樊在实验中是靠改变 而得到实验数据的。
[分析论证]

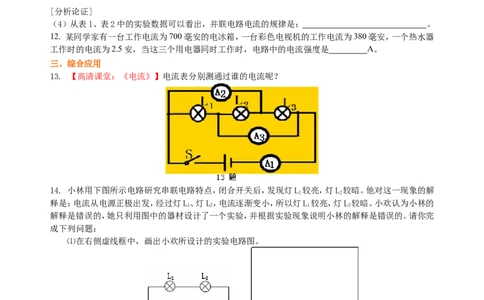

（4）从表l、表2中的实验数据可以看出，并联电路电流的规律是： 。
12. 某同学家有一台工作电流为700毫安的电冰箱，一台彩色电视机的工作电流为380毫安，一个热水器
工作时的电流为2.5安，当这三个用电器同时工作时，电路中的电流强度是 A。
三、综合应用
13. 【高清课堂：《电流》】电流表分别测通过谁的电流呢？
14. 小林用下图所示电路研究串联电路特点，闭合开关后，发现灯L 较亮，灯L 较暗。他对这一现象的解
1 2
释是：电流从电源正极出发，经过灯L、灯L，电流逐渐变小，所以灯L 较亮，灯L 较暗。小欢认为小林的
1 2 1 2
解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完
成下列问题：
⑴在右侧虚线框中，画出小欢所设计的实验电路图。
⑵根据实验现象简要说明小林的解释是错误的。
15.（2015•江都市二模）“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示。宇轩在线资源中心 shop256921660.taobao.com
（1）闭合开关S后，发现灯L 发光，L 不发光。同学们有以下几种猜想：①L 灯丝断了；②L 短路；③灯
1 2 2 2
L 也工作，但L 中电流比L 中电流小。以上猜想中正确有 （填序号）。
2 2 1
（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 接入，闭合开关
前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 。

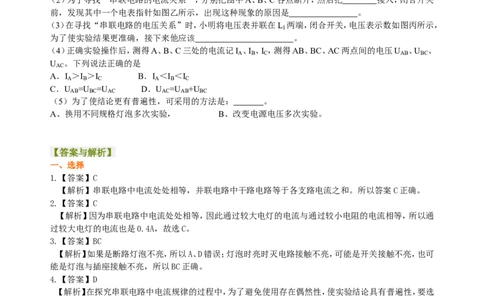

（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L 两端，闭合开关，电压表示数如图丙所示，
1
为了使实验结果更准确，接下来他应该 。
（4）正确实验操作后，测得A、B、C三处的电流记I 、I 、I ，测得AB、BC、AC两点间的电压U 、U 、
A B C AB BC
U 。下列说法正确的是
AC
A．I ＞I ＞I B．I ＜I ＜I
A B C A B C
C．U =U =U D．U =U +U
AB BC AC AC AB BC
（5）为了使结论更有普遍性，可采用的方法是： 。
A、换用不同规格灯泡多次实验， B、改变电源电压多次实验。
【答案与解析】
一、选择
1.【答案】C
【解析】串联电路中电流处处相等，并联电路中干路电路等于各支路电流之和。所以答案C正确。
2.【答案】C
【解析】因为串联电路中电流处处相等，因此通过较大电灯的电流与通过较小电阻的电流相等，所以通
过较大电灯的电流也是0.4A，故选C。
3.【答案】BC
【解析】如果是断路灯泡不亮，所以A、D错误；灯泡时亮时灭电路接触不亮，可能是开关接触不亮，也可
能是灯泡与插座接触不亮，所以BC正确。
4.【答案】D
【解析】在探究串联电路中电流规律的过程中，为了避免使用存在偶然性，使实验结论具有普遍性，要选
用不同规格的灯泡重复测量三次以上。所以D选项正确。
5.【答案】D
【解析】规格相同的两个灯泡并联时，通过两灯的电流也相同。电流表测量的是干路电流2.5A，每一条
支路的电流是1.25A。
6.【答案】D
【解析】当开关S、S 闭合时，灯泡L 与灯泡L 并联，电流表A 测量通过灯泡L 的电流，电流表A 测量的
1 2 1 2 1 1 2
是干路电流，因此选项A、B都错。当开关S 断开时，只有灯泡L 连入电路，电流表A 测量电路中的电流，
2 1 2
根据并联电路特点可知，各支路互不影响，所以通过灯泡L 的电流不发生变化。又根据并联电路电流特点
1
可知，并联电路干路电流等于各支路电流之和，当开关S 断开时，电流表A 的示数变小，故选项D正确。
2 2
二、填空宇轩在线资源中心 shop256921660.taobao.com
7.【答案】并联
8.【答案】0.1A
【解析】串联电路中，电流处处相等，所以通过每一个小灯泡的电流都是0.1A。
9.【答案】0.2A
【解析】L 和L 并联，开关S闭合前电流表测量L 的电流，S闭合后，电流表测L 和L 的总电流，而L 在
1 2 1 1 2 1
开关闭合前后通过的电流不变，所以电流表示数变化值即为通过L 的电流。
2
10.【答案】L；1.2A
1
【解析】由电路图可知此电路为并联电路，电流表a串联在L 的支路中，测量L 的电流；电流表b串联
1 1
在干路中，测量干路电流，因并联电路的干路电流要大于支路电流，根据乙图中两表的偏转程度，推知电
流表b的使用量程应是0-3A，分度值是0.1A，读数为1.2A。
11.【答案】（1）干路电流等于各支路电流之和；（2）电阻R1；（3）电源电压；（4）干路电流等于各支路电流
之和。
【解析】（1）可以猜想：干路电流等于各支路电流之和；（2）由表一实验数据可知，只有B处电流发生改
变，则在实验过程中，只靠改变电阻R1而得到实验数据；（3）由表二实验数据可知，A、B量程电流均发生
变化，两处电流的比值保持不变，则实验是通过改变电源电压得到的实验数据；（4）由表中实验数据可知，
干路电流等于各支路电流之和；故答案为：（1）干路电流等于各支路电流之和；（2）电阻R1；（3）电源电压；
（4）干路电流等于各支路电流之和。
12.【答案】3.58A
【解析】家庭电路的用电器都是并联的，根据并联电路电流规律，总电流等于各支路电流之和，所以，
三个用电器同时工作时的总电流是通过三个用电器的电流之和3.58A。
三、综合应用
13.【答案】A 测量L、L、L 的电流；A 测量L、L ；A 测量L、L
1 1 2 3 2 2 3 3 1 2
14.【答案】电路图如图所示。根据电路图连接好电路，开关闭合，观察两个灯泡的亮度，发现L 和L 的亮
1 2
度与小林的实验结果相同，但此时电流先经过L 再经过L，因此小林的结论是错误的。
2 1
15.【答案】（1）②；（2）电流表；电流表指针没有调零；（3）断开开关，电压表换用0﹣3V量程，然后再进行
实验；（4）D；（5）A
【解析】（1）闭合开关S后，发现灯L 发光，L 不发光，说明电路中没有断路，L 不发光，说明是L 短路，
1 2 2 2
故选②；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电
表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；（3）闭合开关，电压表示数如图
丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，
即选用0~3V的量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故
D正确，故选D；（5）为了得出普遍结论，应该换用不同规格的灯泡、改变电源电压，重复操作，进行多次
实验，故选A。
