【巩固练习】
一、选择
1. (多选)下列说法中正确的是（ ）
A．串联电路中的各处电流是相等的 B．串联电路的各处的电流也可能不等
C．并联电路中干路中的电流一定大于任一支路中的电流 D．并联电路中各支路中的电流一定相等
2.（多选）某同学想判断灯是串联的还是并联的，其中不能肯定两灯是并联的情况的是（ ）
A.两灯的亮度不同 B.两灯中的电流相同
C.两灯中的电流不同 D.家中客厅里的灯和厨房里的灯

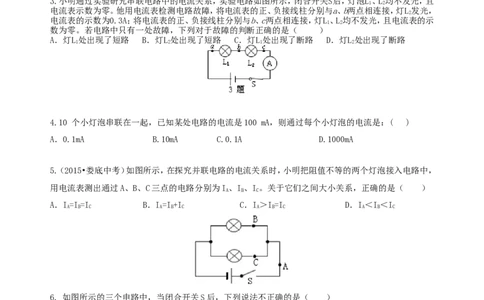

3.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L、L均不发光，且
1 2
电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L发光，
2
电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L、L均不发光，且电流表的示
1 2
数为零。若电路中只有一处故障，下列对于故障的判断正确的是（ ）
A．灯L处出现了短路 B．灯L处出现了短路 C．灯L处出现了断路 D．灯L处出现了断路
1 2 1 2
4.10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )
A．0.1mA B.10mA C.0.1A D.1000mA
5.（2015•娄底中考）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，
用电流表测出通过A、B、C三点的电路分别为I、I、I。关于它们之间大小关系，正确的是（ ）
A B C
A．I=I=I B．I=I+I C．I＞I=I D．I＜I＜I
A B C A B C A B C A B C
6. 如图所示的三个电路中，当闭合开关S后，下列说法不正确的是（ ）
A.甲图中，电流表的示数为通过三盏的电流之和
B.乙图中，电流表的示数为通过三盏的电流之和
C.乙图中，电流表的示数为通过灯L 的电流
1
1D.丙图中，电流表的示数为通过灯L 和L 电流之和
1 3
二、填空

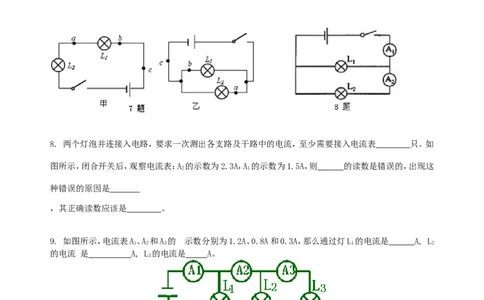

7. 小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图
甲中a处电流为0.2A，则b处电流为 ，c处电流为 ；测得图乙中a处电流为0.4A，b处
电流为0.4A，则c处电流为 。
8. 两个灯泡并连接入电路，要求一次测出各支路及干路中的电流，至少需要接入电流表 只。如
图所示，闭合开关后，观察电流表：A 的示数为2.3A，A 的示数为1.5A，则 的读数是错误的，出现这
2 1
种错误的原因是
，其正确读数应该是 。
9. 如图所示，电流表A、A 和A 的 示数分别为1.2A、0.8A和0.3A，那么通过灯L 的电流是 A, L
1 2 3 1 2
的电流 是 A, L 的电流是 A。
3
10.（2014•望花区一模）如图所示的电路，当只闭合S 时，L 、L （上两空填“发光”或“不发
1 1 2
光”），当S、S 都闭合时，A 的示数为1.2A，A 的示数为0.5A，则通过灯泡L 的电流为 A。
1 2 1 2 2
211.小丽在做实验时，按照左下的电路图连接好实物，检查无误后将开关S闭合。在记录数据时，小丽忘了
将电流表A的接线柱记录下来，此时两个电流表 A和A 的指针如图所示。由此可知电流表 A 的示数为
1 1
_______A，通过电灯L 的电流大小为_________A。请在实物图中将小丽的实验电路图连接好。
2
三、综合应用与实验探究

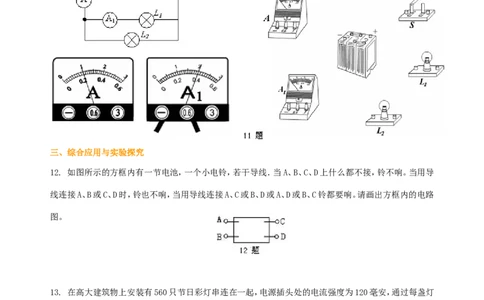

12. 如图所示的方框内有一节电池，一个小电铃，若干导线．当A、B、C、D上什么都不接，铃不响。当用导
线连接A、B或C、D时，铃也不响，当用导线连接A、C或B、D或A、D或B、C铃都要响。请画出方框内的电路
图。
13. 在高大建筑物上安装有560只节日彩灯串连在一起，电源插头处的电流强度为120毫安，通过每盏灯
的电流强度为多少安？
14. 请你利用以下器材：合适的电源、合适的电流表三块、开关一个、规格不同的小灯泡若干、导线若干，
设计一个实验，探究并联电路的电流规律。
⑴在框中画出实验电路图。
3⑵写出实验步骤。
⑶画出数据记录表格。

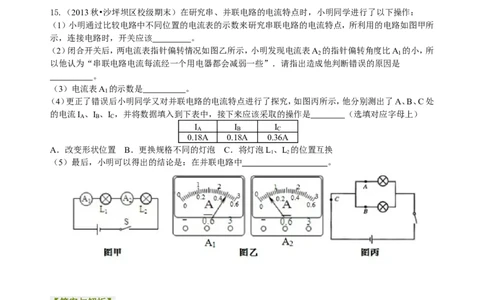

15.（2013秋•沙坪坝区校级期末）在研究串、并联电路的电流特点时，小明同学进行了以下操作：
（1）小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点，所利用的电路如图甲所
示，连接电路时，开关应该 。
（2）闭合开关后，两电流表指针偏转情况如图乙所示，小明发现电流表A 的指针偏转角度比A 的小，所
2 1
以他认为“串联电路电流每流经一个用电器都会减弱一些”．请指出造成他判断错误的原因是
。
（3）电流表A 的示数是 。
1
（4）更正了错误后小明同学又对并联电路的电流特点进行了探究，如图丙所示，他分别测出了A、B、C处
的电流I 、I 、I ，并将数据填入到下表中，接下来应该采取的操作是 （选填对应字母上）
A B C
I I I
A B C
0.18A 0.18A 0.36A
A．改变形状位置 B．更换规格不同的灯泡 C．将灯泡L、L 的位置互换
1 2
（5）最后，小明可以得出的结论是：在并联电路中 。
【答案与解析】
一、选择
1.【答案】AC
【解析】串联电路中电流处处相等，与电流的流向，用电器规格等因素没有关系；并联电路中干路电路等
于各支路电流之和，各支路电流不一定相等。故选项AC正确。
2.【答案】AB
【解析】串联时电流相同，如果两灯型号不同，亮度不同，故选项A、B不能确定是并联；串联电路中电流
相同，如果电流不同肯定不是串联，只能是并联，故选项C错；家中客厅里的灯和厨房里的灯可以单独工
作，肯定是并联的，故选项D错。
3.【答案】C
4【解析】灯泡L 和L 串联，电流表测量电路的电流，闭合开关时，发现灯泡L、L 均不亮，电流表指针几
1 2 1 2
乎没有偏转，说明灯泡L 或L 断路；将电流表接a、b两点灯泡L 被短路，灯泡L 亮，电流表示数0.3A，说
1 2 1 2
明电流从电源正极出发，经过灯泡L 电流表回到电源负极电流是通路，灯泡L2正常；将电流表接b、c两
2
点,灯泡L 短路，灯泡L 不亮，电流表无示数，说明灯泡L 断路。
2 1 2
4.【答案】C
【解析】串联电路电流处处相等，所以通过每一个灯泡的电流都是100mA即：0.1A。
5.【答案】B
【解析】由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流
等于各支路电流之和，因此有I =I +I ；两个灯的阻值不相等，因此I ≠I 。故选B。
A B C B C
6.【答案】B
【解析】甲图中，电流表的示数为通过三盏的电流之和，A选项不符合题意；乙图中，电流表的示数为通
过灯L 的电流，B选项符合题意，C选项不符合题意；丙图中，电流表的示数为通过灯L 和L 电流之和，D
1 1 3
选项不符合题意。
二、填空
7.【答案】0.2A；0.2A；0.8A
【解析】图甲是串联电路，a、b、c三处电流相同，所以c处的电流I=I=I=0.2A；图乙是并联电路a、b电
b c a
流之和等于c处电流，所以c处电流I=I+I=0.4A+0.4A=0.8A。
c a b
8.【答案】两；A；读错量程；0.46A
2
【解析】根据并联电路的电流特点可知，要测出各支路及干路中的电流应用两只电流表； A 的示数为
2
2.3A，A 的示数为1.5A，在正常情况下，A 的示数应小于A 的示数，说明A 读错量程了，真实的读数应为
1 2 1 2
0.46A。
9.【答案】0.4；0.5；0.3
【解析】题目中三个灯泡并联，电流表A 测量干路电流，电流表A 测量通过灯泡L、L 的电流，电流表A
1 2 2 3 3
测量灯泡L 的电流，所以通过L 的电流是0.3A，根据并联电路电流规律，通过灯泡L、L 的电流。
3 3 2 1
10.【答案】不发光；发光；0.7
【解析】（1）当只闭合S 时，电路为L 的基本电路，因此L 不发光，L 发光；（2）因为并联电路中，干路
1 2 1 2
电流等于各支路电流之和，所以通过灯泡L 的电流：I=1.2A﹣0.5A=0.7A。
2 2
11.【答案】0.4；1；0.6
【解析】电流表A 的量程是0-0.6A，读数是0.4A；图中电流表A测量的是干路电流，电流表A 测量的
1 1
是支路电流，电流表A的示数要大于电流表A 的示数，所以根据两个表的偏转程度可知电流表A的量程
1
是0-3A读数是1A；根据并联电路中电流规律，通过灯泡L 的电流是I =I-I =1A-0.4A=0.6A。
2 L2 L1
5三、综合应用与实验探究
12.【答案】如图所示
【解析】当用导线连接A、C或B、D或A、D或B、C时，铃都要响，也就是说在这些情况下电路为通路，导
线接AB或CD时，电路为开路，画出符合要求的电路即可。
13.【答案】0.12A
14.【答案】电路图如图所示。
①电流表调零，按照电路图连接实物，此时开关断开，试触确定量程。
②将开关闭合，观察三个电流表的读数I、I、I 并记录在表格中。
1 2
③将开关断开，用不同的小灯泡代替L、L，重复步骤②5次，将I/～I/////、I/～I/////、I/～I/////记录在表
1 2 1 1 2 2
格中。
数据表格如下：
实验次数 1 2 3 4 5 6
I/A
I/A
1
I/A
2
15.【答案】（1）断开；（2）电流表选择的量程不同；（3）0.5A；（4）B；（5）干路电流等于各支路电流之和
【解析】（1）在连接电路时，必须断开开关。（2）由图乙所示电流表可知，指针的偏转角度不同，但电流
的大小是相同的，造成他判断错误的原因是电流表选择的量程不同。
（3）电流表A 的量程是0～0.6A，分度值是0.02A，示数是0.5A。（4）测出一组实验数据后，为得出普遍结
1
论，应更换不同规格灯泡、或改变电源电压进行多次实验，测出多组实验数据，故B正确，故选B。（5）由
表中实验数据可知，在并联电路中，干路电流等于各支路电流之和。
