串、并联电路中电压的规律（提高）
【学习目标】
1.会正确使用电压表接入串、并联电路，并能画出相应的电路图；
2.会分析实验数据，归纳总结串、并联电路各自电压的规律；
3.会利用串、并联电路的电压规律解决简单问题。
【要点梳理】
要点一、串联电路中电压的规律
(1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？
(2)猜想与假设：
①串联电路中各部分电路两端的电压相等；
②串联电路中各部分电路两端的电压之和等于总电压。

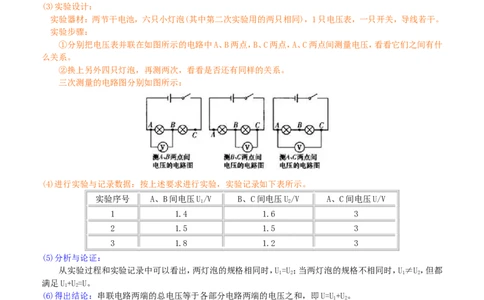

(3)实验设计：
实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：
①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什
么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
三次测量的电路图分别如图所示：
(4)进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
实验序号 A、B间电压U/V B、C间电压U/V A、C间电压U/V
1 2
1 1.4 1.6 3
2 1.5 1.5 3
3 1.8 1.2 3
(5)分析与论证：
从实验过程和实验记录中可以看出，两灯泡的规格相同时，U=U；当两灯泡的规格不相同时，U≠U，但都
1 2 1 2
满足U+U=U。
1 2
(6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U=U+U。
1 2
(7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同
规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报
告，并在班上进行交流和讨论。
要点诠释：
实验探究过程中的注意事项
(1)连接实验电路时，开关应断开；电压表应并联在被测电路中；
(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；
(3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；
(4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器；
(5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；
一般来说，选择的量程，应使指针偏转到刻度盘的 之间。
1知识点二、并联电路中电压规律：
（1）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系？
（2）猜想假设：
①并联电路各条支路两端的电压都相等；
②并联电路的总电压等于各条电路两端的电压之和 。
（3）设计实验：
实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：
①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关
系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。

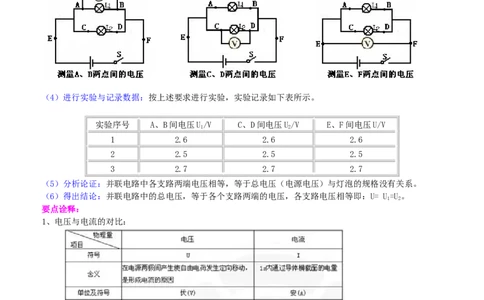

（4）进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
实验序号 A、B间电压U/V C、D间电压U/V E、F间电压U/V
1 2
1 2.6 2.6 2.6
2 2.5 2.5 2.5
3 2.7 2.7 2.7
（5）分析论证：并联电路中各支路两端电压相等，等于总电压（电源电压）与灯泡的规格没有关系。
（6）得出结论：并联电路中的总电压，等于各个支路两端的电压，各支路电压相等即：U= U=U。
1 2
要点诠释：
1、电压与电流的对比：
2、几个常见电路元件的特殊处理
我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路
虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元
件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。为此，我
们完全可以依据所拆元件的特性进行简化，其方法是：
①开关：若是开关闭合，就在原开关处画一导线连通，若是开关断开，就将此路完全去掉不要。
②电压表：由于电压表的电阻很大，因此可把连电压表处当成开路，只须把电压表拆掉即可。
③电流表：由于电流表的电阻很小，因此可把连电流表处当成短路，电流表拆下处要用导线连通。
2通过上述方法所得的简化图表示出的用电器连接情况即为原电路中用电器连接情况。最好在草稿纸上处
理，用铅笔先画出原电路图后，从电源正极开始，逐一依序增删，直到电源负极为止。
【典型例题】
类型一、串、并联电路电压规律的应用
1.（2014•贺州中考）如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示
数为4V，下列说法不正确的是（ ）
A．电源电压为9V B．灯L 两端的电压为4V
1
C．灯L 两端的电压为4V D．灯L 和灯L 的总电压为9V
2 1 2
【思路点拨】当开关S接到a时，两灯泡串联，电压表测电源的电压；当开关接到b时，两灯泡仍然串联，电压表
测L 两端的电压，根据串联电路的电压特点求出灯L 两端的电压。
2 1
【答案】B
【解析】当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故A、D正确；当开关接到b
时，两电阻仍然串联，电压表测L 两端的电压，即灯L 两端的电压U=4V，故C正确；∵串联电路的总电压等于
2 2 2
各分电阻两端的电压之和，∴灯L 两端的电压U=U-U=9V-4V=5V，故B错误。
1 1 2
【总结升华】本题考查了串联电路的电压特点和电压表的正确使用，关键是开关与不同的触点连接时电压表所
测对象的判断。
举一反三：

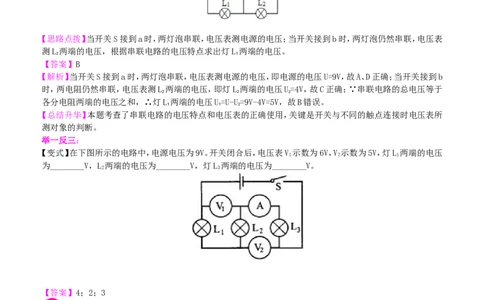

【变式】在下图所示的电路中，电源电压为9V。开关闭合后，电压表V 示数为6V，V 示数为5V，灯L 两端的电压
1 2 1
为________V，L 两端的电压为________V，灯L 两端的电压为________V。
2 3
【答案】4；2；3
2. 如图所示，三个灯泡是相同的，当开关闭合时，电流表A、A、A 的示数之比为 ，三个灯
1 2 3
泡两端的电压之比为 。
【思路点拨】看清三个小灯泡的串、并联关系，明白三个电表所测的电路，搞清并联电路电压、电流规律是解题
的关键。
3【答案】3：2：1；1：1：1
【解析】三个灯泡两端的电压相同，所以电压比为1：1：1；因为三个灯泡规格相同所以通过每一个灯泡的电流
相等设为I，A 测的是通过一个个灯泡的电流，示数为I；A 测的是通过两个小灯泡的电流，示数为2I；A 测的
3 2 1
是通过三个小灯泡的电流，示数为3I，所以电流表示数为3：2：1。
【总结升华】此题考查了并联电路的电流规律和电压规律，首先分析电路图，结合并联电路电流、电压规律解题。
类型二、综合应用

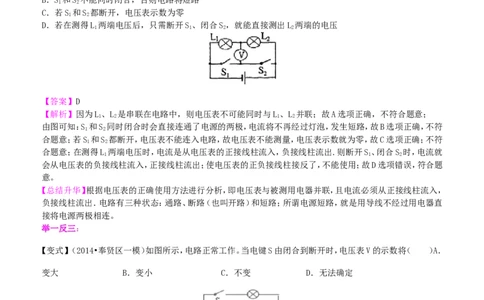

3. 如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正
确的是（ ）
A．电压表不可能同时测得L、L 两端的电压
1 2
B．S 和S 不能同时闭合，否则电路将短路
1 2
C．若S 和S 都断开，电压表示数为零
1 2
D．若在测得L 两端电压后，只需断开S、闭合S，就能直接测出L 两端的电压
1 1 2 2
【答案】D
【解析】因为L、L 是串联在电路中，则电压表不可能同时与L、L 并联；故A选项正确，不符合题意；
1 2 1 2
由图可知：S 和S 同时闭合时会直接连通了电源的两极，电流将不再经过灯泡，发生短路，故B选项正确，不符
1 2
合题意；若S 和S 都断开，电压表不能连入电路，故电压表不能测量，电压表示数就为零，故C选项正确；不符
1 2
合题意；在测得L 两端电压时，电流是从电压表的正接线柱流入，负接线柱流出.则断开S、闭合S 时，电流就
1 1 2
会从电压表的负接线柱流入，正接线柱流出；使电压表的正负接线柱接反了，不能使用；故D选项错误，符合题
意。
【总结升华】根据电压表的正确使用方法进行分析，即电压表与被测用电器并联，且电流必须从正接线柱流入，
负接线柱流出．电路有三种状态：通路、断路（也叫开路）和短路；所谓电源短路，就是用导线不经过用电器直
接将电源两极相连。
举一反三：
【变式】（2014•奉贤区一模）如图所示，电路正常工作。当电键S由闭合到断开时，电压表V的示数将（ ）A．
变大 B．变小 C．不变 D．无法确定
【答案】A
4. 小明在实验室连接如图所示电路，闭合开关后，三盏灯都不亮，检查电路各接线柱连接完好，电路正
常。估计可能是哪一盏灯出现故障。请你用一根导线或一个电压表帮助他找出故障。判断是什么故障（灯断路
或短路）并说明判断方法。
4【答案】方法一、利用一根导线：
把导线并联到灯L 两端时，若L、L 灯亮，则灯L 断路；若L、L 灯不亮，则L 是完好的；再把导线并到L 两端、
1 2 3 1 2 3 1 2
L 两端，依此法类推，直到找到断路的灯泡为止。
3
方法二、利用电压表：
把电压表并到灯L 两端时，若电压表有示数，则灯L 断路L、L 是完好的；若电压表无示数，则灯L 是完好的；
1 1 2 3 1
再把电压表并到L 两端、L 两端，依此法类推，直到找到断路的灯泡为止。
2 3
【解析】闭合开关后，三盏灯都不亮，说明三盏灯不可能是短路（若有一只小灯泡短路，其它灯泡应发光），只能
是断路；用导线和电压表检查电路故障，根据灯泡是否发光，电压表是否有示数判断，如下图所示。
【总结升华】本题考查了学生利用导线、电压表判断电路故障的分析能力，电路故障分短路和断路两种情况，平
时做实验时试一试，多总结、提高分析能力。
举一反三：
【变式】如图所示电路中，闭合开关S，两盏灯L 和L 都发光，电压表 的示数为5V，电压表 指针的偏转角
1 2
度和电压表 恰好相同，则灯L 两端的电压为 V，突然间两盏灯都不发光了，两个电压表中一个示数没有
1
发生变化，而另外一个示数变为零，据此判断是哪盏灯发生了故障，是什么故障？
5【答案】4V；L 发生了断路
1
类型三、实验探究
5. 吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的
测量，测量结果U、U、U如下表所示。
1 2
序号 甲（U） 乙（U） 丙（U）
1 2
电压/U 2.4 2.4 5.0
（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路
各部分电压之和等于总电压”不完全一致。为此，他重新检查实验电路，再进行了两次测量，测量数据基本没
有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图，把它画
在右边的虚线方框中。
（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是
相等的”。这个结论一定成立吗？ （选填“一定”或“不一定”）。为了检验这个结论是
否成立， 继续进行实验。
（3）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的
测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？ （选填“会”或“不
会”）。
【答案】（1）如图所示；（2）不一定；换用两个不同规格的灯泡；（3）不会
【解析】可以用三块电压表同时接入电路中，但三块电压表的规格应是相同的；由于实验中用的两个灯泡规格
一样，所以才得出“串联电路各部分电压是相等的”结论，这是一种特殊情况，不一定适用所有的串联电路，
因此需要换用两个不同规格的灯泡重新实验；虽然电压会影响电路的结构，但由于三个电压表规格一样，而两
个电灯是不同规格的，再加上多次测量，就会大大减小误差，因此不会影响实验结论的正确性。
【总结升华】该题是对探究串联电路电压规律的实验电路及实验数据的分析，以及对实验进行评估，具有一定
的难度，需要学生对探究实验的内容及过程有很深的理解才能正确解答。
举一反三：
【变式】如图所示是某实验中的三个电路图，请仔细观察后回答。
6（1）该实验探究的问题是： ；
（2）你的结论是： ；
（3）夏荷同学探究出的结论是：串联电路中的总电压大于任何一个用电器两端的电压。秋宁同学的结论是：串
联电路中的总电压等于各个用电器两端的电压之和。对他们的结论，你如何评估
。
【答案】（1）探究串联电路的总压和和各用电器两端电压间的关系；（2）串联电路中的总电压等于各个用电器
两端的电压之和；（3）秋宁同学的结论较为完整，能定量的说出了串联电路电压的关系。夏荷同学的结论不够
完整，只是简单的说出了总电压与分电压大小的关系。
