欧姆定律 复习提纲
第一节 电阻上的电流跟两端电压的关系
当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
第二节 欧姆定律及其应用
1、欧姆定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式： I = R= U=IR
注意：（1）R=电阻跟这段导体两端的电压成，跟导体中的电流不成比例。因为电阻是导体
本身的一种性质，它的大小决定于导体的材料、长度和横截面积，其大小跟导体的电流和
电压无关。只能是利用这一公式来测量计算导体的电阻
（2）U=IR 电压不与电流电阻成比例，因为先有电压后有电流，不符合因果关系。
（3）欧姆定律适用于同一段电路。
（4）同一段电路上的各量脚好要相同，不同段上的各量要用不同的脚号区分

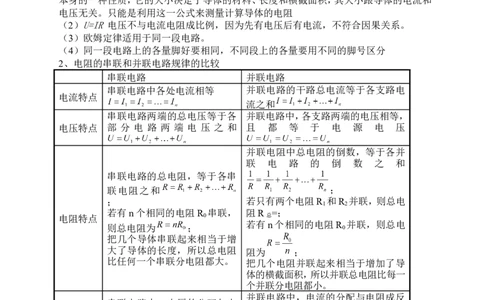

2、电阻的串联和并联电路规律的比较
串联电路 并联电路
串联电路中各处电流相等 并联电路的干路总电流等于各支路电
电流特点
流之和
串联电路两端的总电压等于各 并联电路中，各支路两端的电压相等，
电压特点 部 分 电 路 两 端 电 压 之 和 且 都 等 于 电 源 电 压
并联电阻中总电阻的倒数，等于各并
联 电 路 的 倒 数 之 和
串联电路的总电阻，等于各串
联电阻之和 ；
； 若只有两个电阻R 和R 并联，则总电
1 2
若有n个相同的电阻R 串联， 阻R =；
电阻特点 0 总
若有n个相同的电阻R 并联，则总电
则总电阻为 ； 0
把几个导体串联起来相当于增
大了导体的长度，所以总电阻 阻为 ；
比任何一个串联分电阻都大。 把几个电阻并联起来相当于增加了导
体的横截面积，所以并联总电阻比每一
个并联分电阻都小。
并联电路中，电流的分配与电阻成反
串联电路中，电压的分配与电
分配特点 比
阻成正比=
=
电路作用 分压 分流
*电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则
总电阻随着减小。
第三节 电阻的测量
伏安法测量小灯泡的电阻
【实验原理】R=
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【 实 验 电 路】【实验步骤】
①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=算出
小灯泡的电阻。
③移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=，计算出每次的电阻
值，并求出电阻的平均值。

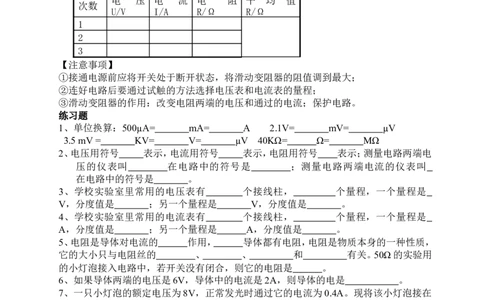

【实验表格】
电 压 电 流 电 阻 平 均 值
次数
U/V I/A R/Ω R/Ω
1
2
3
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
练习题
1、单位换算：500µA= mA= A 2.1V= mV= µV
3.5 mV = KV= V= µV 40KΩ= Ω= MΩ
2、电压用符号 表示，电流用符号 表示，电阻用符号 表示；测量电路两端电
压的仪表叫 在电路中的符号是 ；测量电路两端电流的仪表叫
在电路中的符号是 。
3、学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是
V，分度值是 ；另一个量程是 V，分度值是 。
4、学校实验室里常用的电流表有 个接线柱， 个量程，一个量程是
A，分度值是 ；另一个量程是 A，分度值是 。
5、电阻是导体对电流的 作用， 导体都有电阻，电阻是物质本身的一种性质，
它的大小只与电阻丝的 、 、 和 有关。50Ω的实验用
的小灯泡接入电路中，若开关没有闭合，则它的电阻是 。
6、如果导体两端的电压是6V，导体中的电流是2A，则导体的电是 。
7、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A。现将该小灯泡接在
12V的电源上，为使其正常发光，应___联一个______的电阻。
8、欧姆定律的文字表述：（注意“逻辑关系”）：
9、如图所示，当滑动变阻器的滑片向右移动时电流变小的是（ ）10、关于导体的电阻，下列说法正确的是（ ）
A 导体两端电压增大，其电阻一定增大B导体中的电流增大，其电阻一定减小
C 若导体不接入电路，其电阻为0
D 导体的电阻与其两端电压及通过的电流无关。
11、分别将、U =4V、U =6V，分别加在某段导体的两端，则两次通过该导体的电流之比为（
1 2
）
A 3:2 B 2:3 C 1:1 D 1:2
12、两个定值电阻R 、R 。两端的电压之比为2:1，通过它们的电流之比为4:3，则R 、R 的
1 2 1 2
电阻之比是（ ）
A 8:3 B 3:2 C 3:8 D 2:3

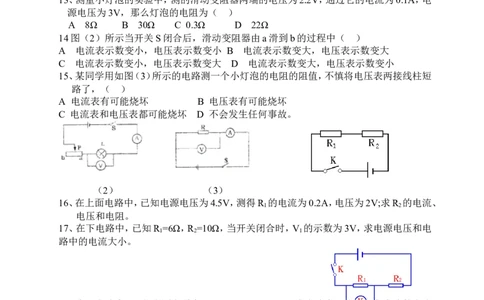

13、测量小灯泡的实验中，测的滑动变阻器两端的电压为2.2V，通过它的电流为0.1A，电
源电压为3V，那么灯泡的电阻为（ ）
A 8Ω B 30Ω C 0.3Ω D 22Ω
14图（2）所示当开关S闭合后，滑动变阻器由a滑到b的过程中（ ）
A 电流表示数变小，电压表示数变小 B 电流表示数变大，电压表示数变大
C 电流表示数变小，电压表示数变大 D 电流表示数变大，电压表示数变小
15、某同学用如图（3）所示的电路测一个小灯泡的电阻的阻值，不慎将电压表两接线柱短
路了，（ ）
A 电流表有可能烧坏 B 电压表有可能烧坏
C 电流表和电压表都可能烧坏 D 不会发生任何事故。
（2） （3）
16、在上面电路中，已知电源电压为4.5V，测得R 的电流为0.2A，电压为2V;求R 的电流、
1 2
电压和电阻。
17、在下电路中，已知R =6Ω，R =10Ω，当开关闭合时，V 的示数为3V，求电源电压和电
1 2 1
路中的电流大小。
18、在下电路中，已知电源电压为10V，R =5Ω，R =8Ω，求电路中干路以及各支路的电流
1 2
分别为多少？
20车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，
通过它的电流为多少？21一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压
表的量程选用多少伏的？
22在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数
为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？

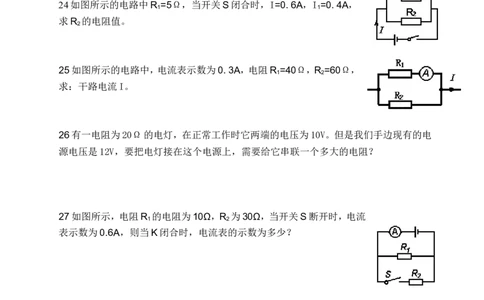

24如图所示的电路中R =5Ω，当开关S闭合时，I=0.6A，I =0.4A，
1 1
求R 的电阻值。
2
25如图所示的电路中，电流表示数为0.3A，电阻R =40Ω，R =60Ω，
1 2
求：干路电流I。
26有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电
源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？
27如图所示，电阻R 的电阻为10Ω，R 为30Ω，当开关S断开时，电流
1 2
表示数为0.6A，则当K闭合时，电流表的示数为多少？
