班级 姓名 学号 分数
第十七章 《欧姆定律》测试卷（A 卷基础篇）
一、单选题（每小题3分，共计30分）
1．（2021·湖北宜昌市·）由欧姆定律公式 可变形得到 ，对此，下列说法中正确的是
（ ）
A．通过导体的电流越大，则导体的电阻越小
B．某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比

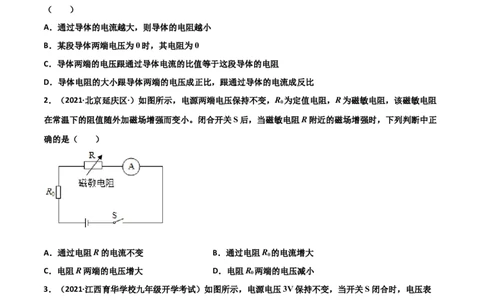

2．（2021·北京延庆区·）如图所示，电源两端电压保持不变，R 为定值电阻，R为磁敏电阻，该磁敏电阻
0
在常温下的阻值随外加磁场增强而变小。闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正
确的是（ ）
A．通过电阻R的电流不变 B．通过电阻R 的电流增大
0
C．电阻R两端的电压增大 D．电阻R 两端的电压减小
0
3．（2021·江西育华学校九年级开学考试）如图所示，电源电压3V保持不变，当开关S闭合时，电压表
的示数为0，电压表 的示数为3V，电流表示数为0.2A小灯泡不发光；向右移动滑动变阻器的滑片，
电压表示数均不变，电流表的示数变小，下列关于电路故障判断，正确的是（ ）
1 / 12A．小灯泡断路，滑动变阻器连接正常 B．小灯泡短路，滑动变阻器连接正常
C．滑动变阻器断路，小灯泡连接正常 D．滑动变阻器短路，小灯泡连接正常

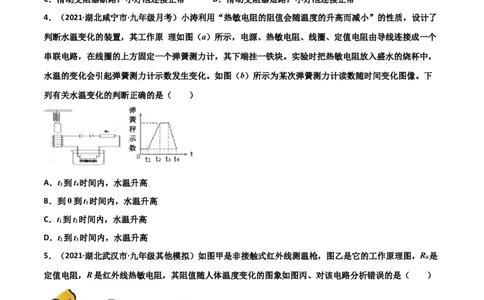

4．（2021·湖北咸宁市·九年级月考）小涛利用“热敏电阻的阻值会随温度的升高而减小”的性质，设计了
判断水温变化的装置，其工作原 理如图（a）所示，电源、热敏电阻、线圈、定值电阻由导线连接成一个
串联电路，在线圈的上方固定一个弹簧测力计，其下端挂一铁块。实验时把热敏电阻放入盛水的烧杯中，
水温的变化会引起弹簧测力计示数发生变化。如图（b）所示为某次弹簧测力计读数随时间变化图像。下
列有关水温变化的判断正确的是（ ）
A．t 到t 时间内，水温升高
3 4
B．到0到t 时间内，水温升高
1
C．t 到t 时间内，水温升高
1 2
D．t 到t 时间内，水温升高
2 3
5．（2021·湖北武汉市·九年级其他模拟）如图甲是非接触式红外线测温枪，图乙是它的工作原理图，R 是
0
定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙、对该电路分析错误的是（ ）
A．图乙中的电表是电压表
B．体温越高，总电阻越小
2 / 12C．体温越高，电表示数越小
D．体温越高，电路消耗的总功率越大
6．（2021·河北沧州市·九年级期末）如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（
）
A．电压表的示数不变，电流表A 的示数变大，A 示数变小
1 2
B．电压表的示数与A 的示数的比值不变，A 的示数变小
1 2
C．电压表的示数与A 的示数的比值变大，A 的示数变小
1 2
D．电压表的示数不变，电流表A 的示数不变，A 示数变大
1 2

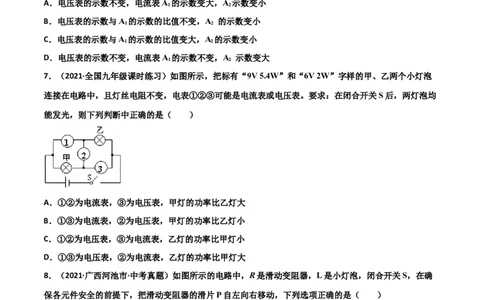

7．（2021·全国九年级课时练习）如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡
连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均
能发光，则下列判断中正确的是（ ）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大
8．（2021·广西河池市·中考真题）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确
保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（ ）
A．电流表示数变大 B．电流表示数不变
3 / 12C．小灯泡L变亮 D．小灯泡L变暗
9．（2021·江苏南京市·）如图所示的电路，电源电压保持不变，电阻R 、R 的阻值分别为10Ω和20Ω，
1 2
只闭合开关S，将滑片P移到中点，电压表示数为6V，电阻R 的功率为P，闭合开关S、S，将滑片移
1 1 1 1 2
到最左端，电阻R 的功率为P，若P:P=2:9，则下列说法正确的是（ ）
2 2 1 2
A．电路的最大功率为12.15W B．滑动变阻器的最大电阻为20Ω
C．电源电压为18V D．电路的最小功率为2.7W

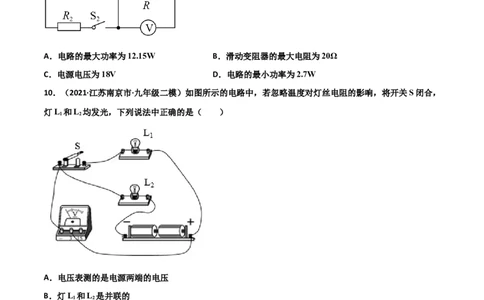

10．（2021·江苏南京市·九年级二模）如图所示的电路中，若忽略温度对灯丝电阻的影响，将开关S闭合，
灯L 和L 均发光，下列说法中正确的是（ ）
1 2
A．电压表测的是电源两端的电压
B．灯L 和L 是并联的
1 2
C．取下灯L 后灯L 能继续发光
1 2
D．电压表示数与通过灯L 的电流比值是定值
2
二、填空题（每空1分，共计21分）
11．（2021·湖南怀化市·九年级期末）已知两个电阻R =20 Ω，R =40 Ω，把它们串联在电路中，R 两端电
1 2 1
压为4V，那么R 两端的电压为______ V，电源电压为______ V。
2
12．（2021·四川眉山市·九年级期末）将R =10Ω，R =40Ω的两个定值电阻并联使用，其等效电阻为
1 2
______Ω。将电阻并联使用，其实质是改变了导体的______（选填“温度”“长度”或“横截面积”）。
4 / 1213．（2021·黑龙江九年级其他模拟）如图，电源电压保持不变，电阻R ＝R ＝R ＝10Ω，要使电路变为
1 2 3
R 、R 并联，应闭合开关______，此时电流表的示数为I；要使R 、R 串联，应闭合开关______，此时电
1 2 1 2 3
流表的示数为I；则I：I＝______。
2 1 2
14．（2021·河南焦作市·九年级期末）如图，电源电压不变，当只闭合S 时，电流表示数为0.4A，再闭合
1
S 时，电流表示数变化了0.2A，若断开S，闭合S、S，电流表的示数为______A，R ∶R =______。
2 1 2 3 1 2
15．（2021·天津和平区·九年级月考）如图所示，电源电压保持不变，电阻R ＝R ＝R ，要使R 、R 串联，
1 2 3 1 2
应断开开关S、S，此时电流表的示数为I；要使R 、R 并联，且两端电压等于电源电压，应闭合开关
1 2 1 2 3
______，此时电流表的示数为I；则I∶I＝______。
2 1 2
16．（2021·广东九年级专题练习）当导体两端的电压是4V时，通过它的电流为0.8A，导体的电阻为
________Ω，若该导体两端的电压为2V，通过它的电流为________A，当导体两端的电压为0V时，它的
电阻为________Ω。
17．（2021·全国）如图所示，电源电压保持不变。当闭合开关后，滑动变阻器的滑片向左移动的过程中。
电压表的示数______，电流表的示数______（填“变大”、“变小”或“不变”），灯泡变______。（填
“亮”或“暗”）
5 / 1218．（2021·内蒙古呼伦贝尔市·九年级开学考试）两个标有“5Ω 1A”和“10Ω 0.6A”定值电阻，将它们串
联起来使用时等效电阻为______Ω，电源电压最大为______V。
19．（2021·浙江省杭州第二中学九年级）2n+1 个阻值均为 R的电阻通过导线首尾相连成一圆环，相邻的
两个电阻之间均可引出一接线柱，从而构成一变阻器，则利用该变阻器可获得不同阻值的个数为______个；
最大阻值为______。
三、实验题（每空1分，共计23分）
20．（2021·辽宁鞍山市·）在探究“电流与电阻的关系”的实验过程中，小明选择了10Ω、20Ω、30Ω、
40Ω、50Ω的电阻进行实验，电路图如图甲所示。
(1)连接电路时，开关必须______；
(2)按图甲正确连接电路后，闭合开关，发现电流表无示数，电压表示数接近电源电压，可能是定值电阻R
出现了______(选填“短路”或“断路”)故障；
(3)排除电路故障进行实验，当把10Ω的电阻换成20Ω的电阻后，应把变阻器滑片向______(填“左”或
“右”)滑动，保持电压表的示数为______V不变；
(4)实验过程中记录了如下表的实验数据，若第四次实验时将定值电阻的阻值由30 换为40 后就直接读
出电流表的示数，这个示数应该是______； Ω Ω
6 / 12R/Ω 10 20 30 40 50
I/A 0.6 0.3 0.2 0.12
A．0.2 B．0.17 C．0.15 D．0.13
(5)根据实验数据，作出I-R图像如图乙所示。根据实验目的分析图像可得出结论：______。
21．（2021·湖南株洲市·）用伏安法测量一热敏电阻的阻值随温度的变化关系。将热敏电阻置于温度控制
室中，记录不同温度下电压表和电流表的示数，计算出相应的热敏电阻阻值。
（1）某一温度下，两电表的示数如图甲所示，则电压表的读数为_____ V，电流表的读数为 _____mA，
该温度下热敏电阻阻值为 _____kΩ。
（2）实验得到该热敏电阻阻值R随温度t变化的曲线如图乙所示，据图可知，在温控室内温度由10℃升
高到60℃的过程中，热敏电阻的阻值_____（填“增大”、“减小”或“不变”）；将热敏电阻从温控室
中取出后握在手心，达到热平衡后测得热敏电阻为1.4kΩ，由图乙可知此时手心温度为_____℃。
（3）利用该热敏电阻制作火灾报警器，其电路的一部分如图丙所示。E为10V的电源；当R 两端的输出
2
电压达到或超过6V时，便触发报警器（未画出）报警。若要求开始报警时环境温度为50℃，则 _____
（填“R ”或“R ”）是热敏电阻，另一定值电阻的阻值为_____ kΩ。
1 2
22．（2021·江苏淮安市·九年级期末）如图所示，探究电流与电阻的关系，所用器材有：新干电池2节，
5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各1只，10Ω 1A的滑动变阻器、电压表、电流表、开关各1只，
导线若干；
7 / 12次数 R/Ω I/A
1 5
2 10 0.20
3 15 0.13
（1）用笔画线代替导线，将图甲中电路补充完整，使滑动变阻器滑片向左移动时电阻减小；______
（2）实验前开关应处于 ______状态，将滑动变阻器滑片移动到最 ______端；闭合开关，发现电压表示
数接近电源电压，可能是定值电阻R出现 ______故障；
（3）排除故障，问题元件同规格更换，R的阻值为5Ω，闭合开关，调节滑片P，电压表示数到达一数值
时，图乙电流表示数示数为 ______A；接着将R阻值换成10Ω，向 ______（选填“左”或“右”）端移动滑
动变阻器滑片，以保持电压表的示数不变；
（4）将R阻值换成15Ω，重复操作，数据记录表中，由此可得：电压定一时，电流与电阻成 ______；为
提高结论的可靠性，换用阻值为25Ω的电阻继续实验，是否可行？______（选填“可行”或“不可行”）
（5）小亭同学在完成实验后，想知道标记模糊的定值电阻的阻值R （老师告知其阻值大于25Ω）。此时
x
电压表被另一组的同学借走，小亭经过思考，为减小测量误差，需要增大电源电压，于是找来一个能够使
用的旧蓄电池组（其电压小于10V），巧妙的应用电流表和实验中选用的变阻器，以及其它现有的实验器
材，设计了如图所示的电路，并计算出了该电阻的阻值，具体操作如下：
①按电路图连接电路，电流表选择合适的量程，将滑动变阻器滑片P调至A端，闭合开关S，读出电流表
的示数为0.22A。
②将滑动变阻器滑片P调至B端，读出电流表的示数为0.30A；
③则R 的阻值 ______。
x
8 / 12四、作图题（6分）
23．（2021·全国九年级课时练习）请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的
电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
24．（2021·山东聊城市·）根据下面的实物图，在虚线框内画出与之对应的电路图。
五、计算题（25题7分，26题6分，27题7分，共计20分）
25．（2021·内蒙古中考真题）某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电
阻R =10Ω，R 为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比。
0 1
金属弹簧上端固定，滑片P固定在弹簧下端且与R 接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M
1
通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm。底面积为100cm2，当水位处于最高位置A时，M刚
好浸没在水中，此时滑片P恰在R 最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知
1
弹簧所受拉力F与其伸长量ΔL的关系如图乙所示。闭合开关S。求：
（1）当水位处于位置A时，M受到的浮力；
9 / 12（2）水位由位置A降至B这一过程，弹簧的长度增加了多少？
（3）水位降至位置B时，电压表的示数是多少？（ρ =1.0×103kg/m3， g取10N/kg）
水
26．（2021·河南九年级其他模拟）随着科技的发展酒精测试仪已被广泛应用于测量驾驶员是否酒驾。酒精
测试仪的工作原理如图所示，电源电压恒为8V，传感器电阻R 为一可变电阻，其阻值随酒精浓度增大而
0
减小，当酒精浓度为0时，传感器电阻R 为60Ω，使用前要通过调零旋钮调零（即电阻R的滑片），此时
0
电压表的示数为6V。求：
（1）当电压表示数为6V时，滑动变阻器接入电路的阻值；
（2）调零后，保持电阻R的阻值不变，某驾驶员对着酒精测试仪吹气10s，电流表示数为0.2A，求此时电
压表的示数。
27．（2021·山东聊城市·）在如图所示的电路中，电源电压保持不变，电阻R 的阻值为30Ω。只闭合开关
2
S，电流表的示数为0.5A。当S和S 都闭合时，电流表示数为1.5A，求：
1
(1)电源电压是多少V？
(2)通过电阻R 的电流是多少A？
1
(3)总电阻是多少Ω？
