班级 姓名 学号 分数
第二十章 《电与磁》测试卷（B 卷提升篇）
一、单选题（每小题3分，共计30分）
1．（2021·全国九年级单元测试）下列用电器使用了电动机的是（ ）
A．电风扇 B．电水壶 C．台灯 D．手电筒

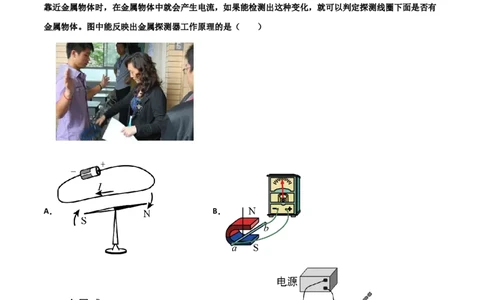

2．（2021·贵州黔东南·九年级二模）如图是中考中，监考员检查考生是否带违禁物品的情景，当探测线圈
靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面是否有
金属物体。图中能反映出金属探测器工作原理的是（ ）
A． B．
C． D．
3．（2021·河南）如图是关于电磁现象的实验，下列说法不正确的是（ ）
1 / 14A． 如图所示是研究电动机工作原理的实验装置

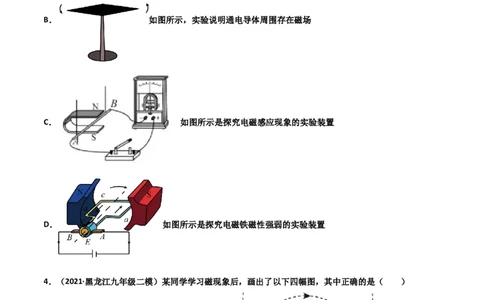

B． 如图所示，实验说明通电导体周围存在磁场
C． 如图所示是探究电磁感应现象的实验装置
D． 如图所示是探究电磁铁磁性强弱的实验装置
4．（2021·黑龙江九年级二模）某同学学习磁现象后，画出了以下四幅图，其中正确的是（ ）
A． B．
2 / 14C． D．

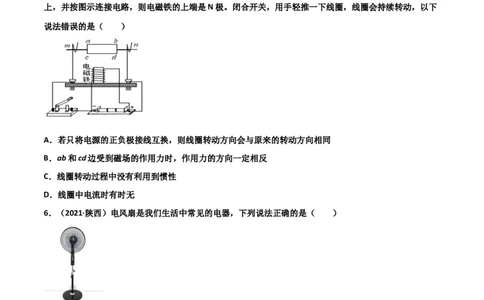

5．（2021·广州市真光中学）如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引
线的漆皮，一端全部刮去，另一端只刮去上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n
上，并按图示连接电路，则电磁铁的上端是N极。闭合开关，用手轻推一下线圈，线圈会持续转动，以下
说法错误的是（ ）
A．若只将电源的正负极接线互换，则线圈转动方向会与原来的转动方向相同
B．ab和cd边受到磁场的作用力时，作用力的方向一定相反
C．线圈转动过程中没有利用到惯性
D．线圈中电流时有时无
6．（2021·陕西）电风扇是我们生活中常见的电器，下列说法正确的是（ ）
A．人们吹风扇时感觉到凉快，是因为电风扇工作降低了周围空气的温度
B．风扇底盘做得又大又重可以提高风扇的稳度，保证风扇不易倾倒
C．电风扇的工作原理是电磁感应现象
D．小明将一个纸条放在工作的风扇下方，发现纸条向上飘起，这是因为流体流速越快压强越大
7．（2021·重庆实验外国语学校）如图，下面关于电与磁的说法正确的是（ ）
3 / 14A．甲图说明通电导体周围存在着磁场，将小磁针移走，该磁场会消失
B．乙图的工作原理与发电机相同
C．丙图用湿手摸开关是安全的
D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体

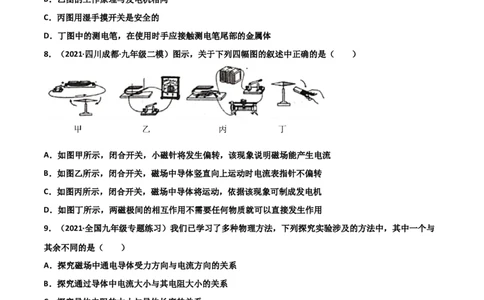

8．（2021·四川成都·九年级二模）图示，关于下列四幅图的叙述中正确的是（ ）
A．如图甲所示，闭合开关，小磁针将发生偏转，该现象说明磁场能产生电流
B．如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转
C．如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机
D．如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用
9．（2021·全国九年级专题练习）我们已学习了多种物理方法，下列探究实验涉及的方法中，其中一个与
其余不同的是（ ）
A．探究磁场中通电导体受力方向与电流方向的关系
B．探究通过导体中电流大小与其电阻大小的关系
C．探究导体电阻的大小与导体长度的关系
D．探究串联电路的等效电阻与各串联电阻间的关系
10．（2021·陕西九年级二模）如图所示，这是小聪设计的照明灯自动控制电路，当光暗时灯亮，光亮时灯
灭，其中光敏电阻的阻值随光照强度的增大而减小。在实际调试时，小聪发现灯始终亮着，而光敏电阻和
其他电路元件都正常。下列调节能使控制电路达到要求的是（ ）
4 / 14A．减少螺线管线圈的匝数
B．抽出螺线管中的铁芯
C．滑动变阻器滑片P向右移动
D．减小控制电路电源电压
二、填空题（每空1分，共计25分）
11．（2021·全国）判断通电螺线管的磁场方向可以使用安培（右手）定则：将右手的四指顺着电流方向抓
住螺线管，______的方向就是该螺线管的N极。
12．（2021·全国九年级课时练习）如图所示，a、b分别为两个条形磁体的某一端磁极，根据图中磁感线
的分布，可以判断a、b为 _____ （“同名”或“异名”）磁极，其中a为 ____ 极（填写字母）。
13．（2021·扬州市江都区第三中学）如图所示，是一款“运动手环”，其主要部分是一段内置一小块磁铁
的密闭空心塑料管，管外缠绕着线圈．戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复
运动，线圈中便会产生感应电流，此过程利用了______的原理，这一原理是科学家______发现的．
14．（2021·成都市树德实验中学九年级一模）如图所示为一种温度自动报警器的原理图。在水银温度计里
封入一段金属丝。既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警
（即温度低于设定的温度时报警），请你根据上面的介绍，并结合图分析回答下面的问题。
5 / 14（1）水银温度计在电路中的作用相当于一个______；
（2）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L 应为______色。
2
（选填：“红”或“绿”）
15．（2021·广东七年级一模）如图所示是我国自主设计生产的某品牌插电混动汽车。车中装配的电机既可
以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车低速行驶（速度小于40km/h）时，发动
机不工作，蓄电池通过电机驱动汽车；当汽车高速行驶时，发动机启动驱动汽车，同时通过电机给蓄电池
充电；在汽车滑行、刹车制动及发动机输出的额外扭矩的机械能通过电机转化为电能存储。该汽车的相关
性能参数如下表，请回答：
整车质量/kg 1620
油箱容积/L 48
耗油量/L•100km-1 5.0
发动机最大功率/kW 81
发动机热机效率 40%
电机最大功率/kW 145
电机效率 95%
蓄电池容量/kW•h 18.32
纯电续航里程/km 120
（1）汽车低速行驶时，蓄电池是______（选填“电源”或“用电器”）；
（2）汽车高速行驶时，电机的工作与下列哪一实验原理相同______；
6 / 14A． B．
C． D．
（3）蓄电池充满电后，若汽车以72km/h的速度匀速行驶100km，则汽车消耗的汽油质量为______kg，这
些汽油在气缸内完全燃烧放出的热量为______J，汽车发动机输出的机械能约为______J，汽车发动机的实
际输出功率约为_______kw。（汽油的密度是0.7×103kg/m3，热值是4.6×107J/kg）
16．（2021·北京顺义·）（1）如图1所示电流表的示数为________A；如图2所示电阻箱的示数为
________Ω。
（2）通电螺线管中的电流方向如图3所示，由此判断出通电螺线管的右端是______极。（选填“N”或
“S”）
17．（2021·广东九年级一模）如图所示的三个装置图a可用来演示______现象，图b的实验名称叫______
实验，根据图c的原理，可以制作______。
18．（2021·江苏中考真题）如图所示，在“探究感应电流产生的条件”实验中，闭合开关，让导体AB静
7 / 14止在磁场中，回路中是否有感应电流产生？______；让导体AB做切割磁感线运动，回路中是否有感应电
流产生？______；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向是否改变？
______。
19．（2021·安徽九年级模拟预测）如图甲是研究通电导体在磁场中受力情况的实验示意图,将开关闭合之
后,铜棒能在磁场中向左运动。由此请你猜想：在图乙中,如果一个电子沿虚线方向快速进入磁场,则它在
磁场中______ （选填“向纸外偏转”“向纸内偏转”或“继续沿直线运动”）。
20．（2021·广西梧州·中考真题）《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，
“柢”即握柄，是磁体的S极，静止时指向地理的 ______（选填“南”或“北”）方；通电螺线管相当于
一个磁体，图乙中，静止在通电螺线管周围的三个小磁针，其中右端是N极的是 ______（填序号）。
三、实验题（每空1分，共计14分）
21．（2021·全国）小刚想探究通电螺线管中插入物体的材料对其磁性强弱有什么影响。他用如图所示装置
进行探究实验。
8 / 14（1）保持电流不变，将无磁性、长度和横截面积相同但材料不同的圆柱形物体分别插入通电螺线管中，
用吸引物重的大小来显示通电螺线管的磁性强弱.多次实验后，将数据记录在下表中：
插入的 不放 软铁 铁合 铁合
铜棒 铝棒 碳棒
物体 物体 棒 金棒1 金棒2
吸引的 几乎 几乎 几乎 几乎
0.5 0.6 0.35
物重/N 为0 为0 为0 为0
①从表中数据可得出：当其他条件相同时，放入______会影响通电螺线管的磁性强弱，这些物体均含有
______，而放入______几乎不影响通电螺线管的磁性强弱。
②分析表中数据，发现通电螺线管中插入的物体虽均为导体，但对其磁性强弱影响却不同，据此，请你提
出一个值得探究的问题：______。
③从数据可看出，用吸引物重大小不能显示通电螺线管磁性强弱的微小变化，请你提出一条改进方法：
______。
（2）小刚在实验中还发现：断电后，取出螺线管中的物体，有些仍具有磁性（剩磁），按磁性强弱排序
为：铁合金棒2最强、铁合金棒1较强、软铁棒最弱，其余没有磁性。
根据以上实验，完成填空：①选用______制造永磁体最合适。
②电磁铁选用软铁做铁芯的原因是______。
（3）根据磁化及磁极间的相互作用规律等物理知识，设计一个利用蹄形电磁铁给磁性较弱的磁体充磁的
方案：______。
22．（2021·宜兴外国语学校八年级月考）雾霾天气的主要污染物是PM2.5．PM2.5是大气中直径小于等于
2.5μm的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危
害．某大学的科研队伍成功研制出PM2.5净化器，其原理如图所示．闭合开关S 、S 后：
1 2
9 / 14（1）风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器．颗粒物很快会被金属网C吸引，这是因
为_____．颗粒物接触金属网C后会带上_____电．
（2）带电颗粒物很快又会离开金属网C，这是因为_____．离开金属网C后，颗粒物很快又被带有正电荷
的棉芯D牢牢粘住，这又是因为_____．
（3）室外空气中的PM2.5主要来自矿物燃料燃烧的排放．PM2.5在空中做无规则运动_____（选填“属
于”或“不属于”）扩散现象；有效减小PM2.5在空气中浓度的做法是_____．
四、作图题（共计10分）
23．（2021·全国九年级专题练习）如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连
入电路。
24．（2021·江苏）按要求作图（请保留作图痕迹）。
10 / 14五、计算题（25题8 ，26题6分，27题7分，共计21分）
25．（2021·陕西西北工业大学附属中学八年级期末）如图所示，被称为“世界最快的水陆两栖车”的“美
洲豹”装配有定制的3.7升V6引擎，玻璃钢船体和轻量化的铬钢底盘。该车车身质量约1300kg，标准承载
250kg，每个轮子与地面的接触面积250cm2，“美洲豹”的四个车轮儿可通过液压方式进入底盘，使用一个
喷气驱动控制杆从汽车快速切换为快艇。在标准承载情形之下，求:（g=10N/kg；ρ =1.0×103kg/m3）
水
（1）“美洲豹”对水平地面的压力和压强。
（2）“美洲豹”在水上匀速直线行驶时，受到的阻力是车重的0.4倍，此时引擎的牵引力是多少N?
（3）“美洲豹”切换成快艇漂浮在水面上时受到的浮力和排开水的体积。
26．（2021·贵州）我国生产的无人机世界领先，应用领域广泛，如图甲所示为深受广大航拍爱好者喜爱的
“YU-2”型无人机，下表是有关它的一些飞行参数。根据表中资料信息，求：
（1）无人机在空中悬停时受到的升力F。
（2）无人机以最大速度匀速上升100m，空气阻力忽略不计，升力对无人机做功的功率P。
（3）无人机在空中A点接收到自动返航指令后，将从A点沿ABCD航线自动返回至起飞点D，如图乙所示，
假设无人机在各段航线上均以相应的最大速度匀速航行，求它从A点返回至D点所需的时间t。
11 / 14型号 YU-2
动力系统 电动
质量 1100g
最大上升速度 4m/s
最大下降速度 3m/s
最大水平飞行速度 20m/s
最大飞行海拔高度 600m
最长悬停时间 29min
卫星定位 GPS
27．（2021·沙坪坝·重庆一中九年级一模）某学习小组，制作了一个探究“滑动摩擦力与压力大小关系”
的实验装置，如图甲所示。绝缘的轻质木板，压在硬性轻质且光滑的金属滑片上，木板和金属滑片均水平
放置且足够长，电路开关闭合时，可通过改装后的电流表读出滑片所受压力 F 的大小。重为 5.5N 的铁块
通过细线绕过定滑轮（不计绳重和摩擦），与重为 0.5N 的空桶相连，将铁块放在水平木板上时，滑片恰
好在滑动变阻器 R 底端，电阻不计的弹簧被压缩，此时电路的总功率 P=0.6W，R 的功率记为 P 。实验
2 1 1
装置通过向桶中加入细沙，改变铁块对木板的压力；水平向左推动木板时，铁块始终保持静止，通过始终
12 / 14在水平方向的拉力传感器（位置可随铁块一起相对地面上下调节）的示数，可得出木板与铁块之间摩擦力
的大小。电路中，电源电压恒为 3V， R 阻值分布均匀（阻值与长度成正比）。弹簧长度变化量与压力的
2
关系如图乙所示。小组实验后，得到拉力传感器示数 F 和压力 Fs 的数据如表丙所示。
F
压 0 1 2 3 4 5
/N
F 0. 0 0. 1.
/ 0 2 . 7 1 2
N 5 5 5 5
（1）若铁块的底面积为20cm2，当F=1N时，铁块对木板的压强为多少？
（2）学习小组应当将电流表的哪个刻度改为压力5N？
（3）若压力为0时，滑片恰好在R₂的顶端，此时R 的功率记为P ，且P ： P =1：9当电流表的示数为
1 2 1 2
0.5A时，向桶中加入细沙的重力为多少？
