第二十章 电与磁
第5 节 磁生电
一、多选题

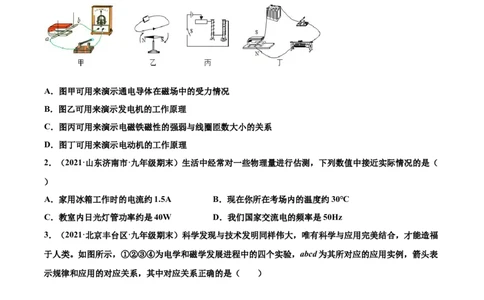

1．（2021·全国九年级专题练习）对下列实验装置的说法中，正确的是（ ）
A．图甲可用来演示通电导体在磁场中的受力情况
B．图乙可用来演示发电机的工作原理
C．图丙可用来演示电磁铁磁性的强弱与线圈匝数大小的关系
D．图丁可用来演示电动机的工作原理
2．（2021·山东济南市·九年级期末）生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（
）
A．家用冰箱工作时的电流约1.5A B．现在你所在考场内的温度约30℃
C．教室内日光灯管功率约是40W D．我们国家交流电的频率是50Hz
3．（2021·北京丰台区·九年级期末）科学发现与技术发明同样伟大，唯有科学与应用完美结合，才能造福
于人类。如图所示，①②③④为电学和磁学发展进程中的四个实验，abcd为其所对应的应用实例，箭头表
示规律和应用的对应关系，其中对应关系正确的是（ ）
试卷第1页，总6页A． B．
C． D．
二、单选题

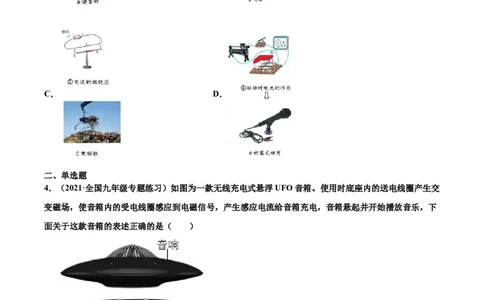

4．（2021·全国九年级专题练习）如图为一款无线充电式悬浮UFO音箱。使用时底座内的送电线圈产生交
变磁场，使音箱内的受电线圈感应到电磁信号，产生感应电流给音箱充电，音箱悬起并开始播放音乐，下
面关于这款音箱的表述正确的是（ ）
A．工作时底座的上部和音箱上端一定是同名磁极
B．送电线圈通电时产生磁场，说明电流具有磁效应
C．受电线圈工作利用的是通电导体在磁场受力转动
试卷第2页，总6页D．扬声器的工作原理与发电机的工作原理相同
5．（2021·广东佛山市·九年级期末）直升飞机拖曳着一根很长的金属线，沿海面水平地从东向西飞行，金
属线的下端与海面海水接触。下列说法中正确的是（ ）
A．金属线中有直流电 B．金属线中有交流电
C．金属线中没有感应电流 D．与电动机的工作原理是一样的

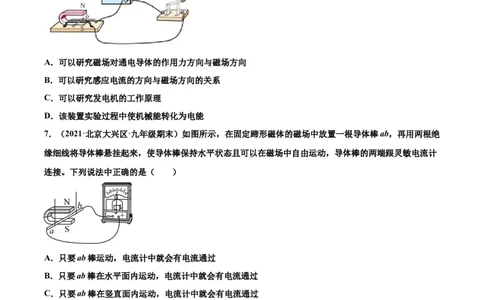

6．（2021·山西大同市·九年级期末）关于如图所示的实验装置，下列说法正确的是（ ）
A．可以研究磁场对通电导体的作用力方向与磁场方向
B．可以研究感应电流的方向与磁场方向的关系
C．可以研究发电机的工作原理
D．该装置实验过程中使机械能转化为电能
7．（2021·北京大兴区·九年级期末）如图所示，在固定蹄形磁体的磁场中放置一根导体棒ab，再用两根绝
缘细线将导体棒悬挂起来，使导体棒保持水平状态且可以在磁场中自由运动，导体棒的两端跟灵敏电流计
连接。下列说法中正确的是（ ）
A．只要ab棒运动，电流计中就会有电流通过
B．只要ab棒在水平面内运动，电流计中就会有电流通过
C．只要ab棒在竖直面内运动，电流计中就会有电流通过
D．只要ab棒做切割磁感线运动，电流计中就会有电流通过
8．（2021·北京大兴区·九年级期末）电动汽车逐渐被更多的家庭认可，它是以车载电源为动力，用电机驱
动车轮行驶的车辆，其对环境影响相对传统汽车较小，图中能说明电动汽车电机工作原理的是（ ）
试卷第3页，总6页A． B．
C． D．
三、填空题

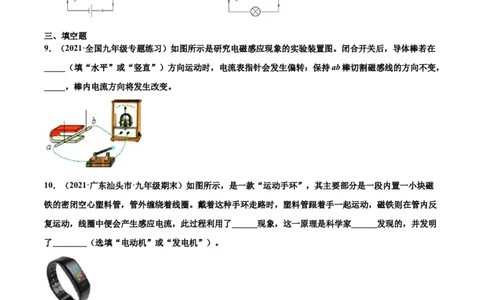

9．（2021·全国九年级专题练习）如图所示是研究电磁感应现象的实验装置图。闭合开关后，导体棒若在
_____（填“水平”或“竖直”）方向运动时，电流表指针会发生偏转：保持ab棒切割磁感线的方向不变，
_____，棒内电流方向将发生改变。
10．（2021·广东汕头市·九年级期末）如图所示，是一款“运动手环”，其主要部分是一段内置一小块磁
铁的密闭空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反
复运动，线圈中便会产生感应电流，此过程利用了______现象，这一原理是科学家______发现的，并发明
了________（选填“电动机”或“发电机”）。
四、实验题
11．（2021·山东九年级期末）探究电磁感应现象
(1)图中导体ab向左或向右运动时，电流表指针______（填“偏转”或“不偏转”）；ab向上或向下运动
时，电流表指针______（填“偏转”或“不偏转”）；
试卷第4页，总6页这说明，闭合电路的部分导体在磁场中做______运动时，导体中会产生感应电流。导体ab向左或向右运动
时，电流表指针偏转方向______，说明感应电流方向与______有关；
(2)在此现象中，能量转化情况是将机械能转化成______，据此制成______。
12．（2021·山东烟台市·九年级期末）阅读短文回答问题
悬浮在空中的灯泡
2016年，我国广东省肇庆高新区的一家企业发明的磁悬浮灯泡登上了美国《时代周刊》。这是一种怎样的
灯泡呢？把图甲所示的磁悬浮灯泡放在木质底座上，底座通电后会看到灯泡缓缓上升，并稳稳地悬浮在空
中。木质底座上还有一个按钮，按动按钮，我们观察到这个灯泡亮了起来。灯泡和外部没有电线连接，灯
泡中也没有电池，它的出现让人惊艳且充满乐趣。灯泡是有一定重量的，它之所以能够悬浮起来，是因为
受到磁力的作用。如图乙所示受到了向上的磁力的灯泡向上远离电磁铁时，磁力也会变小，这样总能使灯
泡在某一高度悬停。现在我们还有一个问题没有解决，那就是为什么灯泡会亮呢？这时候我们就要提到物
理学家法拉第。法拉第得知电流周围磁场的存在之后想，磁可不可以产生电呢？经过十年的探索，发现磁
在一定条件下可以转化为电，磁产生电的现象即电磁感应现象。灯泡里面有一个线圈，它是用来产生电的，
也叫受电线圈，它在变化的磁场中才能产生电流，磁场变化越快，产生的电流也越大，此时受电线圈成为
了电源，为灯泡供电，从而使灯泡发光。木质底座中有两个线圈：电磁铁线圈和送电线圈，送电线圈中通
以变化的电流，产生变化的磁场。
进一步研究发现，通过变化的磁场输送电能的效率除了与两个线圈的间距有关外，还与送电线圈的电流频
率有关，两个线圈间距越小，送电线圈电流频率越高，输送的效率也越高。实际电路中常采用的是22kHz
的交流电，而不用容易得到50Hz的交流电。
试卷第5页，总6页(1)若底座中的电磁铁上端是N极，则灯泡中磁铁的N极应在上端还是下端？（__________）
(2)若电磁铁线圈中的电流变大，灯泡悬停的位置将怎样变化？（__________）
(3)为了提高通过变化的磁场输送电能的效率，下列做法可行的是（______）
A．使电磁铁中电流变大，送电线圈中的电流频率变高
B．使电磁铁中电流变小，送电线圈中的电流频率变低
C．使电磁铁中电流变大，送电线圈中的电流频率变低
D．使电磁铁中电流变小，送电线圈中的电流频率变高
五、综合题
13．（2021·全国九年级课时练习）请阅读《潮汐发电》，回答题。
潮汐发电
在海湾或有潮汐的河口，可见到海水或江水每天有两次的涨落现象，早上的称为潮，晚上的称为汐。潮汐
现象主要是由月球、太阳的引潮力以及地球自转效应所造成。涨潮时，大量海水汹涌而来，水位逐渐升高；
落潮时，海水奔腾而去，水位陆续下降。每天海水涨潮、退潮各两次，涨潮与退潮一般间隔 6小时。海水
在运动时所具有的动能和势能统称为潮汐能。潮汐是一种蕴藏量极大、取之不尽、用之不竭、不需开 采
和运输、洁净无污染的新型能源。
潮汐能的主要利用方式是潮汐发电。潮汐发电是水力发电的一种。在有条件的海湾或有潮汐的河口建筑堤
坝、闸门和厂房，围成水库，水库水位与外海潮位之间形成一定的潮差，从而可驱动水轮发电机组发电。
如图所示是潮汐发电的原理图。与普通的水利发电的不同在于海水与河水相比，海水落差不大，但流量较
大，并且呈间歇性。
潮汐电站一般有三种类型，“单库双向型”就是其中之一，即用一个水库，涨潮与落潮时均可发电，只是
在水库内外水位相同的平潮时不能发电。位于我国浙江省的江厦潮汐电站就是一个单库双向型电站，建成
试卷第6页，总6页于 1980 年 5 月，总装机容量为 3200kW，年发电量约为 ，为世界第三大潮汐发电站。
请根据上述材料，回答下列问题：
(1)潮汐发电是利用______原理制成发电机来发电的，发电过程中把海水的______能转化为电能。
(2)潮汐能属于______能源。（选填“可再生”或“不可再生”）
(3)一户人家一年用电总量为 ，我国浙江省的江厦潮汐电站一年发电量可供多少户人家一年的
用电______？（写出计算过程）
试卷第7页，总6页
