第十九章 生活用电
第1 节 家庭电路
一、单选题

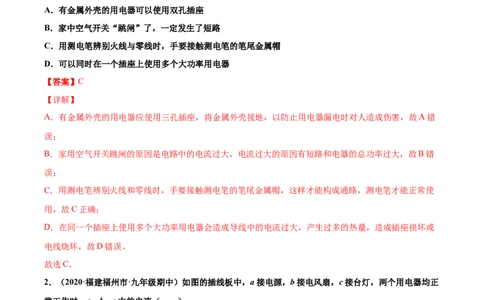

1．（2021·重庆巴南区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．有金属外壳的用电器可以使用双孔插座
B．家中空气开关“跳闸”了，一定发生了短路
C．用测电笔辨别火线与零线时，手要接触测电笔的笔尾金属帽
D．可以同时在一个插座上使用多个大功率用电器
【答案】C
【详解】
A．有金属外壳的用电器应使用三孔插座，将金属外壳接地，以防止用电器漏电时对人造成伤害，故A错
误；
B．家用空气开关跳闸的原因是电路中的电流过大，电流过大的原因有短路和电器的总功率过大，故B错
误；
C．用测电笔辨别火线和零线时，手要接触测电笔的笔尾金属帽，这样才能构成通路，测电笔才能正常使
用，故C正确；
D．在同一个插座上使用多个大功率用电器会造成导线中的电流过大，产生过多的热量，造成插座损坏或
电线烧坏，故D错误。
故选C。
2．（2020·福建福州市·九年级期中）如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正
常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
【答案】A
【详解】
试卷第1页，总8页由图可知，台灯和电风扇并联，a点在电路的干路上，bc两点在两条支路上，并联电路电流的特点是干路
电流等于各支路电流之和，因此a处的电流等于bc两处电流的和，所以a点的电流最大。
故选A。

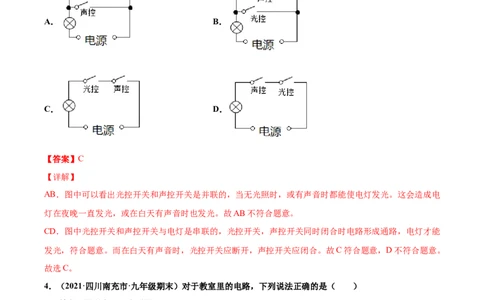

3．（2021·广东东莞市·九年级期末）声控开关的特点是∶有声音闭合，无声音断开；光控开关的特点是∶
有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态
的是（ ）
A． B．
C． D．
【答案】C
【详解】
AB．图中可以看出光控开关和声控开关是并联的，当无光照时，或有声音时都能使电灯发光。这会造成电
灯在夜晚一直发光，或在白天有声音时也发光。故AB不符合题意。
CD．图中光控开关和声控开关与电灯是串联的，光控开关，声控开关同时闭合时电路形成通路，电灯才能
发光，符合题意。而在白天有声音时，光控开关应断开，声控开关应闭合。故C符合题意，D不符合题意。
故选C。
4．（2021·四川南充市·九年级期末）对于教室里的电路，下列说法正确的是（ ）
A．教室里的所有灯是串联的
B．控制所有灯的总开关应该安装在支路上
C．教室里的灯开得越多，干路上的电流就越大
D．教室里的灯开得越多，其总功率就越小
【答案】C
【详解】
AB．教室里的照明灯是并联的，控制所有灯的总开关安装在干路上，故AB错误；
试卷第2页，总8页CD．开亮的灯越多，并联的支路越多，总电阻越小，电源电压不变，由 可知干路中的电流越大，由
P=UI可知总功率越大，故C正确，D错误。
故选C。

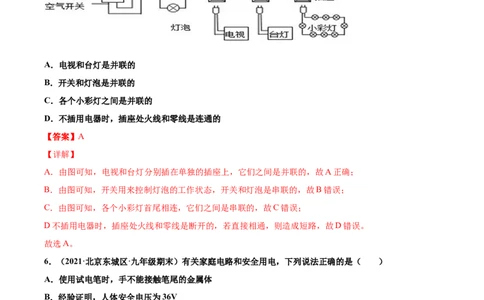

5．（2021·内蒙古兴安盟·九年级期末）小明家的电路简化后如图所示，下列说法中正确的是（ ）
A．电视和台灯是并联的
B．开关和灯泡是并联的
C．各个小彩灯之间是并联的
D．不插用电器时，插座处火线和零线是连通的
【答案】A
【详解】
A．由图可知，电视和台灯分别插在单独的插座上，它们之间是并联的，故A正确；
B．由图可知，开关用来控制灯泡的工作状态，开关和灯泡是串联的，故B错误；
C．由图可知，各个小彩灯首尾相连，它们之间是串联的，故C错误；
D不插用电器时，插座处火线和零线是断开的，若直接相通，则造成短路，故D错误。
故选A。
6．（2021·北京东城区·九年级期末）有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
【答案】C
【详解】
A．使用螺丝刀式的试电笔时，手指要抵住后端的金属帽，故A错误；
B．人体的安全电压是不高于36V，故B错误；
C．开关要和被控制的用电器串联接在火线和用电器之间，故C正确；
试卷第3页，总8页D．插线板上各插座是并联的，所以接在同一个插线板上的各用电器是并联的，故D错误。
故选C。
二、多选题
7．（2021·全国九年级期末）关于我国照明电路，下列说法正确的是（ ）
A．火线与零线之间的电压是 220V
B．家用电器正常工作时零线中没有电流
C．一般情况下，家用电器是以并联方式接入电路
D．地线可以有效防止触电事故发生
【答案】ACD
【详解】
A．家庭电路中，电压一般为220V，故A选项正确；
B．家用电器正常工作时电流从火线出发，经过用电器，经过零线，进入大地，故B选项错误；
C．一般情况下，家用电器独立工作，互不干扰，故是以并联方式接入电路，故C选项正确；
D．地线可以有效防止触电事故发生，正确的，故D选项正确。故选ACD。

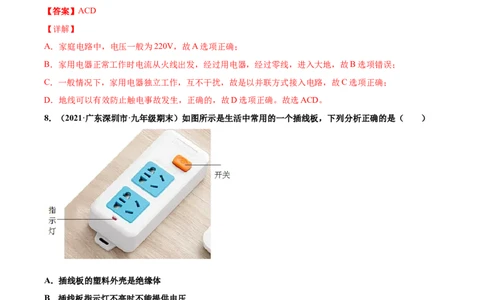

8．（2021·广东深圳市·九年级期末）如图所示是生活中常用的一个插线板，下列分析正确的是（ ）
A．插线板的塑料外壳是绝缘体
B．插线板指示灯不亮时不能提供电压
C．开关、指示灯和插孔它们之间都是并联的
D．插线板的电源线使用三脚插头是为了用电安全
【答案】AD
【详解】
A．为避免触电，插线板的塑料外壳是绝缘体，故A正确；
B．插线板指示灯不亮，可能是灯泡损坏，也可以提供电压，故B错误；
C．指示灯和插孔它们之间都是并联的，开关和他们是串联的，故C错误；
试卷第4页，总8页D．插线板的电源线使用三脚插头是为了用电安全，故D正确。故选AD。
三、填空题
9．（2021·北京西城区·九年级期末）在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电
笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此
处与______（选填“火”或“零”）线相连。
【答案】乙 火
【详解】
[1]使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形
成回路，试电笔中的氖泡不会发光，造成误判；所以图甲、乙所示的试电笔的用法中正确的是乙图。
[2]笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。
10．（2021·贵州黔东南苗族侗族自治州·九年级期末）对人体的安全电压是不高于______V。在家庭电路中，
电视机与其他用电器之间是______联的，开关与用电器之间是______联的。保险丝要串联在______（选填：
“火线”或“零线”）上，通常用______来判断家庭电路的火线和零线。
【答案】36 并 串 火线 试电笔
【详解】
[1] 安全电压，是指不致使人直接致死或致残的电压。一般环境条件下允许持续接触的安全电压为不高于
36V。
[2]家庭电路中用电器相互独立工作，所以家用电器之间是并联在一起的。
[3]开关控制用电器的工作情况，所以开关和用电器串联。
[4]保险丝要串联在火线上，当电路中电流过大时，保险丝熔断以保护电路，串联在火线上，保险丝熔断，
可以防止触电事故的发生。
[5]通常应用试电笔来，判断家庭电路的火线和零线。当试电笔与火线接触时，氖管发光，当试电笔与零线
接触时，氖管不发光。
四、实验题
11．（2020·苏州市吴江区盛泽第二中学九年级其他模拟）测量是生活和学习中一项基本技能：
试卷第5页，总8页(1)如图甲所示，用刻度尺测量物体的长度为_______cm．
(2)如图乙所示，体温计测量体温，该体温计的示数是______℃．
(3)如图丙所示，电能表的读数是_______kW·h．
【答案】1.42~1.45 36.7 2508.6
【详解】
本题考查刻度尺的读数、体温计的读数和电能表的读数．刻度尺的分度值0.1cm，从4cm处测量，故读数
在1.42~1.45cm之间均可；体温计分度值0.1℃，故读数为36.7℃；电能表示数最后一位是十分位，故读数
为2508.6kW·h．
五、计算题
12．（2020·重庆九年级其他模拟）为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热
水壶，其部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R 、R 均为电热丝，当开关S接a、b触
1 2
点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R 和R 的阻值；
1 2
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电能表（如图丙
所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
【答案】(1)0.2A；(2) 1050Ω，50Ω；(3)220V
试卷第6页，总8页【详解】
(1) 电热水壶额定保温时的电流
(2)由图乙知，开关S接触点a时，电阻R、R 串联，电路总电阻最大；S接触点b时，电路是R 工作的简
1 2 2
单电路。据 知，S接触点a时，是保温挡，此时电路总电阻
S接触点b时，是加热挡，则
那么
R=R -R=1100Ω-50Ω=1050Ω
1 总 2
(3)结合题意及图丙知，电热水壶在加热状态工作3min消耗的电能
据 得，此时电路的实际电压
答：(1)额定保温时的电流为0.2A；(2) R 和R 的阻值分别为1050Ω和50Ω；
1 2
(3)电热水壶加热的实际电压为200V。
六、作图题
13．（2021·江苏盐城市·九年级期末）如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电
路中。
试卷第7页，总8页【答案】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：
上孔接地线，左孔接零线，右孔接火线。电路如下图：
七、综合题
14．（2021·江西抚州市·九年级月考）现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…
电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题：
(1)甲、乙两图中，电路连接___________正确（选填“甲图”、“乙图”、“都不”）。
(2)图中B的名称是___________。
【答案】都不 地线
【详解】
(1)[1]开关闭合时相当于导线，甲图中当开关闭合时，出现短路，故甲图连接错误；乙图中开关没有接在火
试卷第8页，总8页线和用电器之间，故乙图连接错误，所以甲乙两图连接都不正确。
(2)[2]根据甲乙两图插座的连接，中间的孔都连接了B导线，所以B导线是地线。
