第十九章 生活用电
第2 节 家庭电路中电流过大的原因
一、单选题

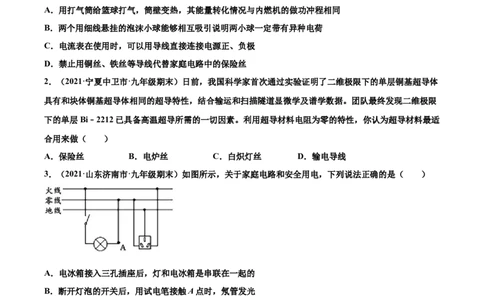

1．（2021·重庆巴南区·九年级期末）下列说法中正确的是（ ）
A．用打气筒给篮球打气，筒壁变热，其能量转化情况与内燃机的做功冲程相同
B．两个用细线悬挂的泡沫小球能够相互吸引说明两小球一定带有异种电荷
C．电流表在使用时，可以用导线直接连接电源正、负极
D．禁止用铜丝、铁丝等导线代替家庭电路中的保险丝
2．（2021·宁夏中卫市·九年级期末）日前，我国科学家首次通过实验证明了二维极限下的单层铜基超导体
具有和块体铜基超导体相同的超导特性，结合输运和扫描隧道显微学及谱学数据。团队最终发现二维极限
下的单层Bi﹣2212已具备高温超导所需的一切因素。利用超导材料电阻为零的特性，你认为超导材料最适
合用来做（ ）
A．保险丝 B．电炉丝 C．白炽灯丝 D．输电导线
3．（2021·山东济南市·九年级期末）如图所示，关于家庭电路和安全用电，下列说法正确的是（ ）
A．电冰箱接入三孔插座后，灯和电冰箱是串联在一起的
B．断开灯泡的开关后，用试电笔接触A点时，氖管发光
C．若空气开关“跳闸”，一定是电路的总功率过大造成的
D．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
4．（2021·河南许昌市·九年级一模）家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸
的是（ ）
A．双孔插座中的两个线头相碰
B．开关中的两个线头相碰
C．灯泡灯丝断了
试卷第1页，总4页D．插头和插座接触不良
5．（2021·陕西宝鸡市·九年级期末）家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸
的是（ ）
A．开关中的两个线头相碰 B．插头和插座接触不良
C．灯泡灯丝断了 D．双孔插座中的两个线头相碰
6．（2021·山东枣庄市·九年级期末）关于家庭电路和安全用电，下列说法正确是（ ）
A．电能表是测量消耗电功率的仪表
B．家庭电路中的电冰箱和空调是串联的
C．用电器电线的绝缘皮破损了仍能继续使用
D．导致家庭电路中电流过大的原因可能是短路

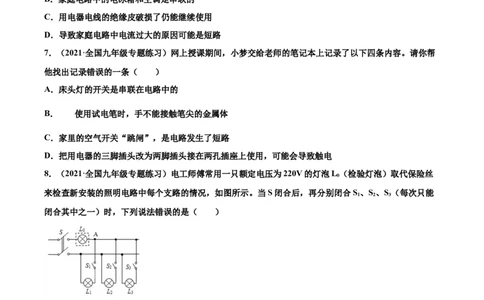

7．（2021·全国九年级专题练习）网上授课期间，小梦交给老师的笔记本上记录了以下四条内容。请你帮
他找出记录错误的一条（ ）
A．床头灯的开关是串联在电路中的
B． 使用试电笔时，手不能接触笔尖的金属体
C．家里的空气开关“跳闸”，是电路发生了短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，可能会导致触电
8．（2021·全国九年级专题练习）电工师傅常用一只额定电压为220V的灯泡L （检验灯泡）取代保险丝
0
来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S、S、S（每次只能
1 2 3
闭合其中之一）时，下列说法错误的是（ ）
A．只闭合S、S 时，L 不亮，说明该支路断路
1 0
B．只闭合S、S 时，L 正常发光，说明该支路短路
2 0
C．只闭合S，S 时，L 发光呈暗红色，说明该支路正常
3 0
D．只闭合S、S 时，若L 正常发光，用试电笔检测A点氖管发光
1 0
二、填空题
9．（2021·广东汕头市·九年级期末）家庭电路中，照明灯泡与控制它的开关之间是______联的。开亮的灯
越多，总电阻______（选填“越大”或“越小”），“超负荷”是指电路中电流过大，电路中保险丝会自
试卷第2页，总4页动熔断，保险丝应选用电阻率较______的材料。
10．（2021·江苏南京市·九年级期末）测电笔的作用是辨别______，如图甲所示的使用方法是_______（选
填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触
E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明__________。
三、实验题

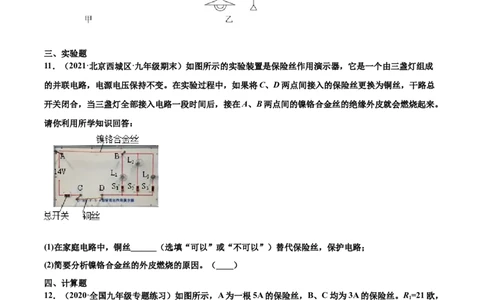

11．（2021·北京西城区·九年级期末）如图所示的实验装置是保险丝作用演示器，它是一个由三盏灯组成
的并联电路，电源电压保持不变。在实验过程中，如果将C、D两点间接入的保险丝更换为铜丝，干路总
开关闭合，当三盏灯全部接入电路一段时间后，接在A、B两点间的镍铬合金丝的绝缘外皮就会燃烧起来。
请你利用所学知识回答：
(1)在家庭电路中，铜丝______（选填“可以”或“不可以”）替代保险丝，保护电路；
(2)简要分析镍铬合金丝的外皮燃烧的原因。（____）
四、计算题
12．（2020·全国九年级专题练习）如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R =21欧，
1
R =18欧。S打开时，通过R 的电流为2.4A。问：当S闭合时，
2 1
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
试卷第3页，总4页(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
五、综合题

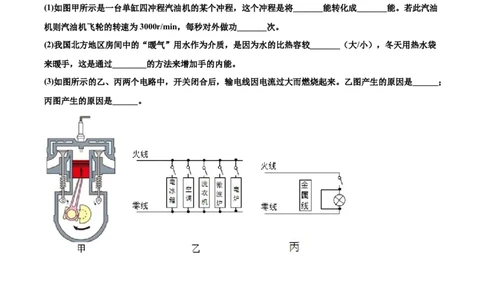

13．（2021·江苏扬州市·九年级期末）物理小常识：
(1)如图甲所示是一台单缸四冲程汽油机的某个冲程，这个冲程是将_______能转化成_______能。若此汽油
机则汽油机飞轮的转速为3000r/min，每秒对外做功_______次。
(2)我国北方地区房间中的“暖气”用水作为介质，是因为水的比热容较_______（大/小），冬天用热水袋
来暖手，这是通过________的方法来增加手的内能。
(3)如图所示的乙、丙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。乙图产生的原因是______；
丙图产生的原因是______。
试卷第4页，总4页
