人教版九年级物理易错题精选：第19章 生活用电(附答案)
一、选择题
1．（2014北京朝阳区中考二模）下列说法中正确的是（ ）A．在家庭电路中，同时工作的用电器越多，
总电阻越小 B．引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大 C．金属
导体中的电流方向与其中自由电子定向移动方向相反 D．家庭电路中的空气开关突然断开，应先找出
引起电流过大的原因，解决后再闭合空气开关
2．家庭照明用电中，由于意外原因，可能会出现下列三个现象: ①灯头里的两个线头相碰; ② 插座中
的两线头相碰; ③开关盒里两线头相碰。其中可能引起保险丝熔断的是（ ）
A. ①②③ B. ①② C. ①③ D. ②③

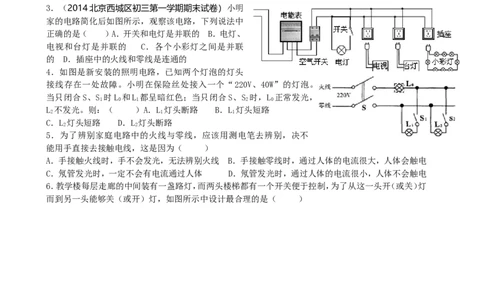

3．（2014北京西城区初三第一学期期末试卷）小明
家的电路简化后如图所示，观察该电路，下列说法中
正确的是（ ）A．开关和电灯是并联的 B．电灯、
电视和台灯是并联的 C．各个小彩灯之间是并联
的 D．插座中的火线和零线是连通的
4．如图是新安装的照明电路，已知两个灯泡的灯头
接线存在一处故障。小明在保险丝处接入一个“220V、40W”的灯泡。
当只闭合S、S 时L 和L 都呈暗红色；当只闭合S、S 时，L 正常发光，
1 0 1 2 0
L 不发光。则：（ ）A．L 灯头断路 B．L 灯头短路
2 1 1
C．L 灯头短路 D．L 灯头断路
2 2
5．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不
能用手直接去接触电线，这是因为（ ）
A．手接触火线时，手不会发光，无法辨别火线 B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体 D．氖管发光时，通过人体的电流很小，人体不会触电

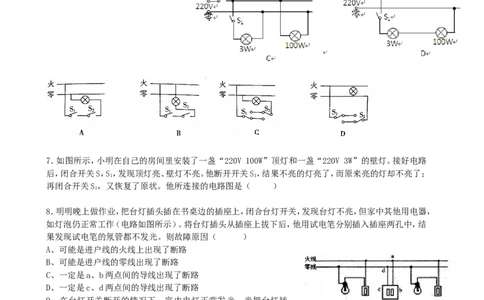

6．教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制，为了从这一头开（或关）灯
而到另一头能够关（或开）灯，如图所示中设计最合理的是（ ）7．如图所示，小明在自己的房间里安装了一盏“220V 100W”顶灯和一盏“220V 3W”的壁灯。接好电路
后，闭合开关S，S，发现顶灯亮、壁灯不亮。他断开开关S，结果不亮的灯亮了，而原来亮的灯却不亮了；
1 1
再闭合开关S，又恢复了原状。他所连接的电路图是（ ）
1
8．明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，
如灯泡仍正常工作（电路如图所示）。将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结
果发现试电笔的氖管都不发光。则故障原因（ ）
A、可能是进户线的火线上出现了断路
B、可能是进户线的零线出现了断路
C、一定是a、b两点间的导线出现了断路
D、一定是c、d两点间的导线出现了断路
9．在台灯开关断开的情况下，室内电灯正常发光，当把台灯插
头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一故
障的原因可能是 （ ）
A、台灯功率太大 B、插座处有短路 C、灯座处有短路 D、插头处有短路
10．2014年2月12日新疆和田发生7.3级地震，地震发生时，选择正确的逃生和自救措施非常重要，下
列措施中正确的是（ ） A．室外的跑到楼内躲避 B．迅速进入室内抢运物品
C．迅速远离高压电线和陡坡 D．高楼层的人们应立刻乘电梯撤离
11．（2014江苏太仓九年级5月调研试卷）2014年4月，赵先生家中井水突然变热至47℃，维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就
一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，
赵先生家水泵电路的实际连接方式为下图中的（ ）
12．家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）
要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物反面观察，如图所示
的几种接线中符合要求的是（ ）

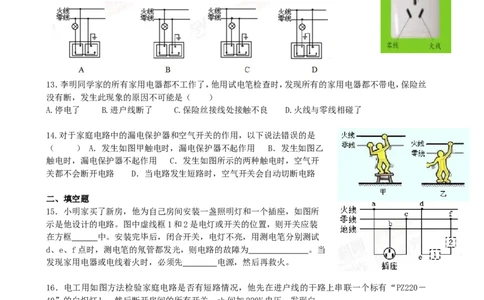

13．李明同学家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝
没有断，发生此现象的原因不可能是（ ）
A.停电了 B.进户线断了 C.保险丝接线处接触不良 D.火线与零线相碰了
14.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是
（ ） A．发生如图甲触电时，漏电保护器不起作用 B．发生如图乙
触电时，漏电保护器不起作用 C．发生如图所示的两种触电时，空气开
关都不会断开电路 D．当电路发生短路时，空气开关会自动切断电路
二、填空题
15．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所
示是他设计的电路。图中虚线框1和2是电灯或开关的位置，则开关应装
在方框 中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试
d、e、f点时，测电笔的氖管都发光，则电路的故障为 。当
发现家用电器或电线着火时，必须先 电源，然后再救火。
16．电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“PZ220－
40”的白炽灯L，然后断开房间的所有开关，ab间加220V电压，发现白
1
炽灯L 正常发光，说明家庭电路 （填“有”或“没有”）短路情况，
1
此时电路中的电流为 A，若闭合开关S，灯泡L （填“能”或“不
2
能”）发光．
17．安装家庭电路时，电灯的开关必须接在 ，安装螺口灯头时，
它的螺旋套应该接在 线上。
18．如图，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外
壳带电并且电动机的金属外壳 ．在发生触电事故的现场，不要用手去拉触电的人，而是要立即 ．
19．（2014江苏南京鼓楼区中考二模）图中家庭电路中常见的三孔插座，在电路正常时测电笔接触
孔会发光， 两孔之间若无意被导线碰接在一起不会发生短路（选填“左”、“右”或“上）。在此
插座接入电热水壶，断开其他用电器，仅让电热水壶烧水，发现10min时间内参数为1600imp/（kW·h）的
电能表闪烁320次，在这10min内电热水壶消耗电能为 kW·h，电热水壶功率为 W。
三、作图题
20．有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了。为了便于控制，技术
人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断。图甲所示就是带有按
键式开关的三线插座外形。打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示。请你依照安
全用电的要求，将这个带开关的三线插座接在电路中。
21．如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用．请在图乙中画出
插线板上开关、指示灯和插孔的连接方式，并与电源线接通．
22．一间教室要安装2盏“220V 40W” 的电灯和有关插
座，要求开关S控制两盏灯，且每盏灯都能正常发光。请
按以上要求将图中元件用笔画线代替导线连接起来。
23．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。（导线不交叉）24．请在如图所示家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入
电路.
25．按照安全用电的原则，连接下列电路图，要求开关能控制灯泡。第19章 生活用电 易错题精选 参考答案
一、选择题
1．（2014北京朝阳区中考二模）下列说法中正确的是（ ACD ）A．在家庭电路中，同时工作的用电器越
多，总电阻越小 B．引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大 C．金
属导体中的电流方向与其中自由电子定向移动方向相反 D．家庭电路中的空气开关突然断开，应先找
出引起电流过大的原因，解决后再闭合空气开关
2．家庭照明用电中，由于意外原因，可能会出现下列三个现象: ①灯头里的两个线头相碰; ② 插座中
的两线头相碰; ③开关盒里两线头相碰。其中可能引起保险丝熔断的是（ B ）
A. ①②③ B. ①② C. ①③ D. ②③
3．（2014北京西城区初三第一学期期末试卷）小明
家的电路简化后如图所示，观察该电路，下列说法中
正确的是（ B ）A．开关和电灯是并联的 B．电灯、
电视和台灯是并联的 C．各个小彩灯之间是并联
的 D．插座中的火线和零线是连通的
4．如图是新安装的照明电路，已知两个灯泡的灯头
接线存在一处故障。小明在保险丝处接入一个“220V、40W”的灯泡。当
只闭合S、S 时L 和L 都呈暗红色；当只闭合S、S 时，L 正常发光，L 不发
1 0 1 2 0 2
光。则：（ C ）A．L 灯头断路 B．L 灯头短路 C．L 灯头短路 D．
1 1 2
L 灯头断路
2
5．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用
手直接去接触电线，这是因为（ D ）
A．手接触火线时，手不会发光，无法辨别火线 B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体 D．氖管发光时，通过人体的电流很小，人体不会触电
6．教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制，为了从这一头开（或关）灯
而到另一头能够关（或开）灯，如图所示中设计最合理的是（ C ）
7．如图所示，小明在自己的房
间 里 安 装 了 一 盏 “ 220V
100W” 顶 灯 和 一 盏 “ 220V
3W”的壁灯。接好电路后，闭合
开关S，S ，发现顶灯亮、壁灯不
1
亮。他断开开关S ，结果不亮的
1
灯亮了，而原来亮的灯却不亮
了；再闭合开关S ，又恢复了原
1
状。他所连接的电路图是（ B
）
8．明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如
图所示）。将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发
光。则故障原因（ C ）
A、可能是进户线的火线上出现了断路
B、可能是进户线的零线出现了断路
C、一定是a、b两点间的导线出现了断路
D、一定是c、d两点间的导线出现了断路
9．在台灯开关断开的情况下，室内电灯正常发光，当把台灯插
头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一故
障的原因可能是 （ D ）
A、台灯功率太大 B、插座处有短路 C、灯座处有短路 D、插头处有短路
10．2014年2月12日新疆和田发生7.3级地震，地震发生时，选择正确的逃生和自救措施非常重要，下
列措施中正确的是（ C ） A．室外的跑到楼内躲避 B．迅速进入室内抢运物品
C．迅速远离高压电线和陡坡 D．高楼层的人们应立刻乘电梯撤离
11．（2014江苏太仓九年级5月调研试卷）2014年4月，赵先生家中井水突然变热至47℃，维修电工访
谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就
一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，
赵先生家水泵电路的实际连接方式为下图中的（ B ）
12．家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）要求插座能单
独使用，开关能控制电灯且符合安全用电原则，从实物反面观察，如图所示的几种接线中符合要求的是（
C ）
13．李明同学家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝
没有断，发生此现象的原因不可能是（ D ） A.停电了 B.进户线断了 C.保险丝接线处接触
不良
D.火线与零线相碰了
14.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ B
） A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路二、填空题
15．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所
示是他设计的电路。图中虚线框1和2是电灯或开关的位置，则开关应装
在方框 中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试
d、e、f点时，测电笔的氖管都发光，则电路的故障为 。当
发现家用电器或电线着火时，必须先 电源，然后再救火。
【答案】1；零线断路；切断．
16．电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“PZ220－
40”的白炽灯L，然后断开房间的所有开关，ab间加220V电压，发现白
1
炽灯L 正常发光，说明家庭电路 （填“有”或“没有”）短路情况，
1
此时电路中的电流为 A，若闭合开关S，灯泡L （填“能”或“不
2
能”）发光．【答案】有 0.18 不能
17．安装家庭电路时，电灯的开关必须接在 ，安装螺口灯头时，
它的螺旋套应该接在 线上。【答案】火线，零
18．如图，小明无意间接触到了电动机的金属外壳，发生了触电事故，
原因是金属外壳带电并且电动机的金属外壳 ．在发生触电事
故的现场，不要用手去拉触电的人，而是要立即 ．
【答案】没有接地；切断电源．
19．（2014江苏南京鼓楼区中考二模）图中家庭电路中常见的三孔插座，在电路正
常时测电笔接触 孔会发光， 两孔之间若无意被导线碰接在一起不会发
生短路（选填“左”、“右”或“上）。在此插座接入电热水壶，断开其他用电器，仅
让电热水壶烧水，发现10min时间内参数为1600imp/（kW·h）的电能表闪烁320次，在这10min内电热
水壶消耗电能为 kW·h，电热水壶功率为 W。【答案】右 左、上 0.2 1200
三、作图题
20．有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了。为了便于控制，技术
人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断。图甲所示就是带有按
键式开关的三线插座外形。打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示。请你依照安
全用电的要求，将这个带开关的三线插座接在电路中。
【答案】

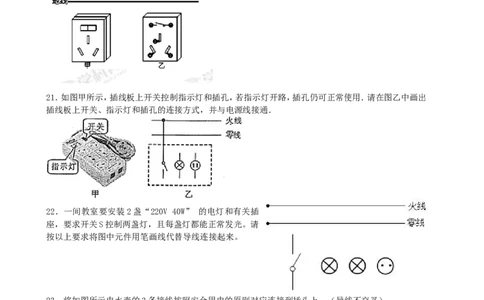

21．如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用．请在图乙中画出
插线板上开关、指示灯和插孔的连接方式，并与电源线接通．【答案】
22．一间教室要安装2盏“220V 40W” 的电灯和有关插座，要求开关S控制两盏灯，且每盏灯都能正常
发光。请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】
23．将如图所示电水壶的3条接线按照安全用电的原则对应连接到
插头上。（导线不交叉）
【答案】
24．请在如图所示家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入
电路.
【答案】
25．按照安全用电的原则，连接下列电路图，要求开关能控制灯泡。
【 答 案 】
