九年级物理期末复习试卷一
一、选择题(每小题只有一个正确答案)
1、下列单位中不属于电能的单位的是（ ）
A．焦尔 B．伏·安/ 秒 C．伏·安·秒 D．千 瓦·时
2、下图为几种常见的用电器，它们的额定功率最接近800W的是（ ）
A．家庭电扇 B．笔记本电脑 Ｃ．台灯 Ｄ．电饭锅

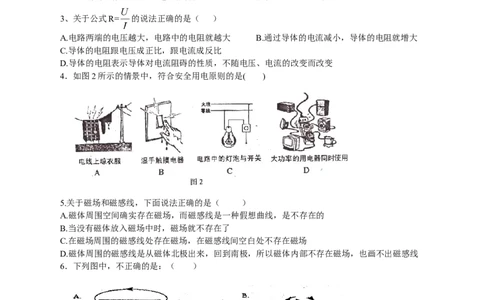

3、关于公式R= 的说法正确的是（ ）
A.电路两端的电压越大，电路中的电阻就越大 B.通过导体的电流减小，导体的电阻就增大
C.导体的电阻跟电压成正比，跟电流成反比
D.导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变
4．如图2所示的情景中，符合安全用电原则的是( )
5.关于磁场和磁感线，下面说法正确的是（ ）
A.磁体周围空间确实存在磁场，而磁感线是一种假想曲线，是不存在的
B.当没有磁体放入磁场中时，磁场就不存在了
C.在磁场周围的磁感线处存在磁场，在磁感线间空白处不存在磁场
D.磁体周围的磁感线是从磁体北极出来，回到南极，所以磁体内部不存在磁场，也画不出磁感线
6．下列图中，不正确的是：（ ）
7、关于电磁波和现代通信，下列叙述中错误的是（ ）
A．电磁波可以在真空中传播B．电磁波的频率越高，在空气中传播的速度越大
C．电磁波是一种资源，人们应该合理使用
D．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息
8.下列器材中没有利用磁性材料的是（ ）
A、录音带 B、软盘 C、公交汽车卡 D、VCD光碟
9．（2003年辽宁）在图中，a表示垂直于纸面的一根导体的横截面，导体是闭合电路中的一部分，它
在磁场中按如图所示的方向运动，其中不产生感应电流的是

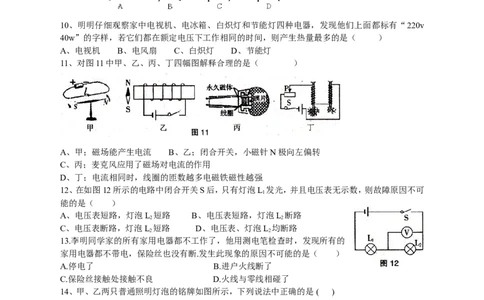

10、明明仔细观察家中电视机、电冰箱、白炽灯和节能灯四种电器，发现他们上面都标有“220v
40w”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是（ ）
A、电视机 B、电风扇 C、白炽灯 D、节能灯
11、对图11中甲、乙、丙、丁四幅图解释合理的是（ ）
A、甲；磁场能产生电流 B、乙；闭合开关，小磁针N极向左偏转
C、丙；麦克风应用了磁场对电流的作用
D、丁；电流相同时，线圈的匝数越多电磁铁磁性越强
12、在如图12所示的电路中闭合开关S后，只有灯泡L 发光，并且电压表无示数，则故障原因不可
1
能的是（ ）
A、电压表短路，灯泡L 短路 B、电压表短路，灯泡L 断路
2 2
C、电压表断路，灯泡L 短路 D、电压表、灯泡L 均断路
2 2
13.李明同学家的所有家用电器都不工作了，他用测电笔检查时，发现所有的
家用电器都不带电，保险丝也没有断.发生此现象的原因不可能的是（ ）
A.停电了 B.进户火线断了
C.保险丝接触处接触不良 D.火线与零线相碰了
14、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A. 甲灯的实际功率一定是25W
B. 将乙灯接入110V电路中，它的实际功率为50W
C. 两灯均正常发光时，乙灯消耗的电能较多
D. 两灯均正常发光时，甲灯灯丝电阻较大 第16题图
15．如图W---4所示的四个实验装置中，能说明发电机工作原理的是（ ）A B C D
16、如图8所示，电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下
列判断中正确的是 （ ） A
A、电流表和电压表的示数都增大
L P
B、电流表和电压表的示数都减小
C、电流表的示数减小,电压表的示数增大 R
D、电流表的示数减小,电压表的示数不变 V
17、世界上第一个证实电与磁之间联系的物理事实是（ ）
A、磁化现象 B、地磁场的发现 C、奥斯特实验 D、电流的热效应

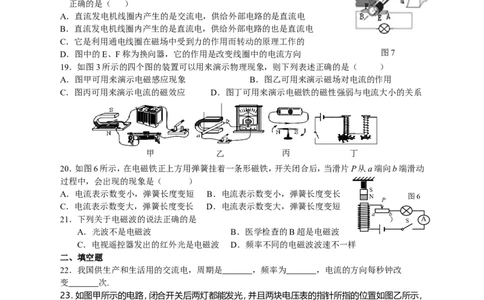

18．图7所示的是直流发电机的工作原理图，关于直流发电机下列说法中
正确的是（ ）
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向 图7
19．如图3所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
A．图甲可用来演示电磁感应现象 B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应 D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
甲 乙 丙 丁
20．如图6所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动
过程中，会出现的现象是（ ）
A．电流表示数变小，弹簧长度变短 B．电流表示数变小，弹簧长度变长 S
N 图6
P
C．电流表示数变大，弹簧长度变长 D．电流表示数变大，弹簧长度变短
a b
21．下列关于电磁波的说法正确的是 （ ） A
S
A．光波不是电磁波 B．医学检查的B超是电磁波
C．电视遥控器发出的红外光是电磁波 D．频率不同的电磁波波速不一样
二、填空题
22．我国供生产和生活用的交流电，周期是 ，频率为 ，电流的方向每秒钟改
变 次.
23．如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，
则L 两端的电压是_______V，L 两端的电压是_______V。
1 2
V
1
5 10
L 1 L 2 0 1 2 15
V
2
0 3
V
甲 S 乙 丙
24、如图丙所示，L 的电阻R＝4Ω,L 的电阻R＝8Ω, 开关闭合后，电流表 的示数为0.5A,则电压
1 1 2 2
表 的示数为 V , 电路中的总电流为 A。
25、有两个电阻R 和R 的阻值之比为2 :3，串联后接在电源上，则 R 和R 的电流之比I : I=
1 2 1 2 1 2，电压之比U : U= ，功率之比P: P= ；将它们并联后接在电源上，则R 和R
1 2 1 2 1 2
的电流之比 I: I′= ，电压之比U : U ′= ，功率之比P: P= ；
1 2 1 2 1 2
26．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，图甲产生的原因是
，图乙产生的原因是
甲 乙 图3

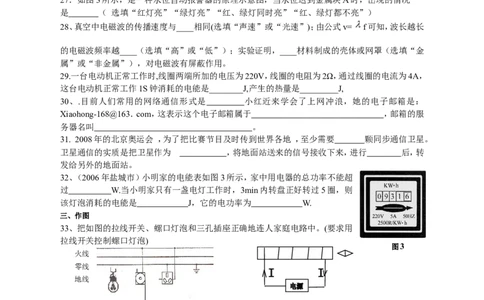

27．如图3所示，是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况
是 （ 选填“红灯亮”“绿灯亮”“红、绿灯同时亮”“红、绿灯都不亮”）
28、真空中电磁波的传播速度与____相同(选填“声速”或“光速”)；由公式v= f可知，波长越长
的电磁波频率越____（选填“高”或“低”）；实验证明，____材料制成的壳体或网罩（选填“金
属”或“非金属”），对电磁波有屏蔽作用。
29.一台电动机正常工作时,线圈两端所加的电压为220V，线圈的电阻为2Ω，通过线圈的电流为4A，
这台电动机正常工作1S钟消耗的电能是________J,产生的热量是_________J,
30、.目前人们常用的网络通信形式是 小红近来学会了上网冲浪，她的电子邮箱是：
Xiaohong-168@163．com，这表示这个电子邮箱属于 ，邮箱的服
务器名叫 。
31. 2008年的北京奥运会 ，为了把比赛节目及时传到世界各地 ，至少需要 颗同步通信卫星。
卫星通信的实质是把卫星作为 ，将地面站送来的信号接收下来，进行 后，转
发给另外的地面站。
32、（2006年盐城市）小明家的电能表如图3所示，家中用电器的总功率不能超
过 W.当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则
该灯泡消耗的电能是 J，它的电功率为 W.
三、作图
33、把如图的拉线开关、螺口灯泡和三孔插座正确地连人家庭电路中。(要求用
拉线开关控制螺口灯泡)
图3
火线
零线
地线
34、在图4中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N、S极。
四、实验题
35.在“测量R 时的电阻”实验中,电源的电压为3V, 电阻R (约10Ω)，电路如图所示：
X X
（1）实验的原理是
（2）电流表选择的量程是 ，电压表选择的量程是
（3）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻
器连入电路的阻值调到___________，目的是__________。
（4）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代
号）。A电阻R 短路 B电阻R 断路 C.滑动变阻器某处开路 D.开关S接触不良
X X
（5）故障排除后，张亮同学测出了四组数据，如下表所示，表中U、I、R分别表示R 的电压，电流和
X
电阻，请你计算出第3次实验对应的R 电阻并填入表中的空格内：
X
实验次数 1 2 3
U/V 1 2 3
I/A 0.12 0.19 0.26
R/Ω 8.33 10.52
（6）某同学认为以上表格设计不妥，你认为不妥之处是 ；电阻R 的
X
阻值应是 Ω
36、如右图所示，是研究电流产生的热量跟哪些因素有关的实验。
（1）做该实验时，除了图中所示的器材外，还应该有 。
（2）实验中，是通过观察 来粗略地说明电流产生
热量的多少的。这种方法叫 。
（3）就这一实验而言，下列两种认识中正确的是 （填字母）。
A．通过该实验能够得出焦耳定律；
B．通过该实验只能初步知道电阻越大产生的热量越多。
（4）若要研究电流产生的热量跟电流的关系时要保持 和 相同。这种实验方法叫
。
37.为探究电磁铁的磁性跟哪些因素有关，小明同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时无磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小明所在实验小组通过交流与合作设计了以下实验方案：用漆包线
（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁。如图所示的a、b、c、d、为实
验中观察到的四种情况。
根据小明的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它＿＿＿＿＿的不同；
（2）通过比较＿＿＿两种情况，可以验证猜想A是正确的。
（3）通过比较＿＿＿＿两种情况，可以验证猜想B是正确的。
（4）通过比较d中甲、乙电磁铁，发现猜想C不全面，就补充
五、计算题
38、把一个标有“220V．100 W”字样的小灯泡（设灯丝的电阻不变）求：
（1）小灯泡的电阻及正常发光0.5小时消耗多少度电？
（2）若把它接在110V的电路中，它的实际功率是多少？
（3）若接在380 V的电路中，要使小灯泡正常发光，应串联一个多大的电阻？39、如图示的电路中，电源电压为6V，且保持不变，电阻R 、R 、R 的阻值分别为8Ω、4Ω、12Ω。
1 2 3
求：⑴、如果开关S、S 都断开时，电流表电压表的示数是多大？
1 2
⑵、如果开关S、S 都闭合时，电流表的示数是多大？
1 2
40．（04青海）图7是额定电压为220V的理发用电吹风的典型电路．其中电热丝通电后可以发热，电
动机通电后可以送风，正常工作时：
(1)要送热风，选择开关应放在 间．(填"AB”、“BC”或“CD'’)
(2)已知电动机的额定功率是120W,，当送冷风时，通电5min，电流所
做的功是多少?
（3）如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少?
六、综合应用题
41（. 2分）有2300个移动通信基站在地震中受损,一些受灾严重的地区通信完全中断。在地震中受创
的不仅仅是中国移动.据悉,中国联通在陕西靠近四川地区的约500个基站中断;西安至成都的2条长
途光缆中1条中断. 汶川地震后人们发现卫星通信的重大作用．通信卫星大多是相对地球“静止”
的同步卫星，在地球周围均匀地配置3颗同步通信卫星，就覆盖了几乎全部地球表面，可以实现全球
通信． 请回答：
（1）关于光纤通信,小明同学曾思考这样的问题:在漫长的线路上，光纤免不了要拐弯、缠绕，而光在
同种均匀介质中是沿直线传播的，激光通信信号怎能从一端传到另一端呢？后来在“研究光纤怎样
传输光信号”的活动中，终于明白了：激光信号在光纤中
A．就像水流沿弯曲水管流动那样 B．就像电流沿弯曲导线传播那样
C．不断地经光纤壁反射而向前传播 D．不断地在光纤中折射而向前传播
（2）除了卫星通信外，你还知道哪些现代通信方式？(说一个即可)
42．电视机可以用遥控器关机而不用断开电源，这种功能叫做待机功能；这一功能虽给人们带来了
方便，但电视机在待机状态下仍然要消耗电能却鲜为人知．例如，小明家的一台34寸彩色电视机的
待机功率大约是10 W。假如他家每天平均看4 h电视，看完电视后总是用遥控器关机而不断开电
源．试计算：
（1）小明家因这台电视机待机一年浪费的电能是多少千瓦时?（2）请你就电视机待机功能的正确使用方法提出建议．
