第一学期
期中考试九年级物理科试卷
亲爱的同学们：请仔细审题，规范作答，并将第Ⅰ卷的答案写在第Ⅱ卷的答题卡上（考试结束时，
只交第Ⅱ卷）。预祝你取得好成绩！ （第Ⅰ卷）
一、单项选择题（每小题3分，共36分）
1、下列说法中正确的是（ ）
A、电源是提供电压的装置 B、电压表不能直接接在电源正负极上
C、只有36V的电压对人体才安全 D、电阻会随着电压的增大而增大

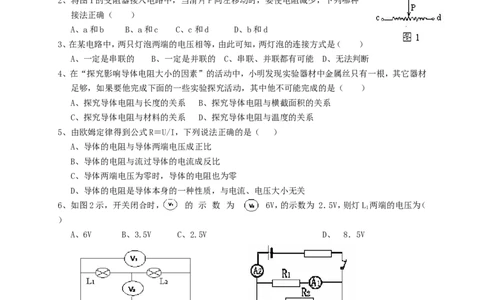

2、将图1的变阻器接入电路中，当滑片P向左移动时，要使电阻减少，下列哪种
接法正确（ ）
A、a和b B、a和c C、c和d D、b和d
3、在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ）
A、一定是串联的 B、一定是并联的 C、串联、并联都有可能 D、无法判断
4、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材
足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（ ）
A、探究导体电阻与长度的关系 B、探究导体电阻与横截面积的关系
C、探究导体电阻与材料的关系 D、探究导体电阻与温度的关系
5、由欧姆定律得到公式R＝U/I，下列说法正确的是（ ）
A、导体的电阻与导体两端电压成正比
B、导体的电阻与流过导体的电流成反比
C、导体两端电压为零时，导体的电阻也为零
D、导体的电阻是导体本身的一种性质，与电流、电压大小无关
6、如图2示，开关闭合时， 的 示 数 为 6V，的示数为 2．5V，则灯L 两端的电压为（
1
）
A、6V B、3.5V C、2.5V D、 8．5V
7、如图3所示，已知电源电压是6V，R=10Ω，A 示数是0．5A，R=20Ω，A 的示数是（ ）
1 1 2 2
A、0.5 A B、0.75 A C、0.6 A D、0.8 A
8、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电
压的关系如图4所示，由图中信息可知( )
A、A导体的电阻为10Ω
B、A导体的电阻大于B导体的电阻
C、A导体两端电压为3V时，通过A导体的电流为0．6A
D、B导体两端电压为0V时，B导体的电阻也为0Ω9、如右图5所示的电路图中，下列说法正确的是 ( )
A、若滑片P向a端滑动时，电压表示数会变小，灯会变亮
B、若滑片P向b端滑动时，电压表示数会变小，灯会变暗
C、若滑片P向a端滑动时，电压表示数会变大，灯会变暗
D、若滑片P向b端滑动时，电压表示数会变大，灯会变亮
10、小明沿水平方向用80牛的力，将重50牛的球沿水平方向推出，球在地面上滚10米后
停下，在球滚动的过程中，小明对球做的功是（ ）
A、800焦 B、 500焦 C、1300焦 D、0焦
11、将三个阻值为30Ω的电阻按一定的方式连接起来，其总电阻的阻值的最大值和最小值分别是（
）
A、90Ω 45Ω B、45Ω 20Ω
C、45Ω 10Ω D、90Ω 10Ω
12、 小明观察了市场上自动测高仪后，设计了四个电路（如图6所示）（R，是滑动变阻器，R是定值
电阻，电源电压恒定）。其中能实现身高越高，电压表示数越大的电路是（ ）
二、填空题（每小题3分，共24分）

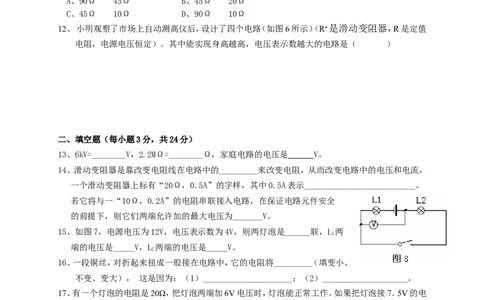

13、6kV=________V，2.2MΩ=________Ω，家庭电路的电压是 _ __ _V。
14、滑动变阻器是靠改变电阻线在电路中的_________来改变电阻，从而改变电路中的电压和电流，
一个滑动变阻器上标有“20Ω，0.5A”的字样，其中0.5A表示__________________________。
若它将与一“10Ω，0.2A”的电阻串联接入电路，在保证电路元件安全
的前提下，则它们两端允许加的最大电压为_______V。
15、如图7，电源电压为12V，电压表示数为4V，则两灯泡是______联，L 两
1
端的电压是_____V，L 两端的电压是_____V。
2
16、一段铜丝，对折起来扭成一股接在电路中，它的电阻将_________（填变小、
不变、变大）， 这是因为：（1）_____________________；（2）____________________。
17、有一个灯泡的电阻是20Ω，把灯泡两端加6V电压时，灯泡能正常工作。如果把灯泡接7．5V的电
压上，此时灯泡的电阻是___Ω，若要仍使灯泡正常发光，应给灯泡___联一个___Ω的电阻。
18、某人在水平地面上用100N的水平推力推动重500N的物体，使物体以0.2m/s的速度移动了3m,地
面对物体的摩擦力是______N，此人做的功是______J，功率是_____W。
19、如图8所示，只闭合S，电流表的示数为0.5A；再闭合S，
1 2
示数变为0.7A，则通过R 的电流I=_________A, 通过R 的
1 1 2
电流I=_________A,R:R=_________。
2 1 2
20、在一导体两端加上20V的电压，通过它的电流为1A，则导体的电阻为_________Ω；若将电压降低
到10V，通过它的电流为_________A，当电压变为0V时，导体的电阻为_________Ω。三、实验探究、作图题（第21题6分，第22题3分，第23题11分，共20分）
21、三种测量仪器的测量结果（数值及单位）填写在下表相应的空格中。
刻度尺 电流表 弹簧测力计

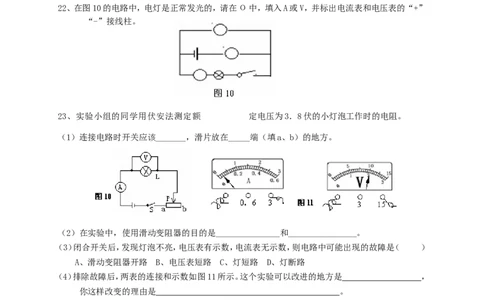

22、在图10的电路中，电灯是正常发光的，请在О中，填入A或V，并标出电流表和电压表的“+”
“-”接线柱。
23、实验小组的同学用伏安法测定额 定电压为3．8伏的小灯泡工作时的电阻。
（1）连接电路时开关应该_______，滑片放在_____端（填a、b）的地方。
（2）在实验中，使用滑动变阻器的目的是_______________和________________。
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是（ ）
A、滑动变阻器开路 B、电压表短路 C、灯短路 D、灯断路
（4）排除故障后，两表的连接和示数如图11所示。这个实验可以改进的地方是 _____ _ ，
你这样改变的理由是 。
（5）根据本实验电路图，用笔画线代替导线，把下图中的实物图连接成实验电路，满足当滑片P放至D
端时电阻最大条件。四、综合题（第24题6分，第25、26题各7分，共20分）
（计算题要求写出根据的主要公式或变形公式、并代入数字，演算过程及结果都要在数字的后面写上
正确的单位。）
24、如右图所示电路中，电源电压为16V，小灯泡L上虽标有规格，但除了“12V”字样以外其余均看
不清楚。开关S闭合后，调节变阻器的滑片P，使小灯泡恰能正常发光，此时电流表的示数为0．
8A，假设小灯泡的电阻保持不变，求：
（1）小灯泡正常发光时的电阻值。
（2）再调节变阻器的滑片P，当电流表的示数为0．5A时，则此时滑动变阻器接入电路的电阻为多
少？

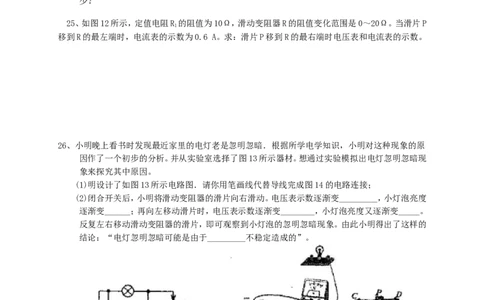

25、如图12所示，定值电阻R 的阻值为10Ω，滑动变阻器R的阻值变化范围是0～20Ω。当滑片P
1
移到R的最左端时，电流表的示数为0.6 A。求：滑片P移到R的最右端时电压表和电流表的示数。
26、小明晚上看书时发现最近家里的电灯老是忽明忽暗．根据所学电学知识，小明对这种现象的原
因作了一个初步的分析。并从实验室选择了图13所示器材。想通过实验模拟出电灯忽明忽暗现
象来探究其中原因。
(1)明设计了如图13所示电路图．请你用笔画线代替导线完成图14的电路连接；
(2)闭合开关后，小明将滑动变阻器的滑片向右滑动。电压表示数逐渐变_________，小灯泡亮度
逐渐变______；再向左移动滑片时，电压表示数逐渐变________，小灯泡亮度又逐渐变_____。
反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象。由此小明得出了这样的
结论：“电灯忽明忽暗可能是由于_________不稳定造成的”。
