新人教版九年级（上）期末复习物理试卷（四）
编号035
一、选择题（每题3分，共30分）
1．电功率的国际单位是（ ）
A．千瓦 B．千瓦时 C．焦耳 D．瓦
2．如图所示，下列家用电器的额定电流最接近4A的是（ ）
A． B． C． D．
家用电冰箱 电视机 节能灯 电压力锅
3．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L 比L 亮，则下列说法正确的是（ ）
1 2
A．通过L 的电流大 B．通过L 的电流大 C．L 两端的电压大 D．L 两端的电压大
1 2 1 2
4．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是（ ）
A．甲灯灯丝比乙灯灯丝细
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯都正常发光时，甲灯电阻小于乙灯电阻
D．两灯串联后，接在220V电路中，甲灯比乙灯暗
5．有A、B、C三个用丝线悬吊着的小球，相互作用情况如图：那么下列说法正确的是（ ）
A．若A带正电，则C一定带正电 B．若A带负电，则C一定带正电
C．若B带正电，则A一定带正电，C一定带负电 D．A，B一定带同种电荷，C则可能不带
电
6．由一个电源，两盏相同的小灯泡，一个开关和若干条导线组成一个电路，当开关断开时，下列说法中正确
的是（ ）
A．如果两盏灯都不亮，则两盏灯一定是串联的； B．如果两盏灯都不亮，则两盏灯一定是并联的；
C．如果只有一盏灯亮，则两盏灯一定是并联的； D．如果只有一盏灯亮，则两盏灯一定是串联的
7．两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下
列分析正确的是（ ）
A．甲的电阻是乙的电阻的两倍 B．甲的电压是乙的电压的两倍
C．流过甲的电流是流过乙的两倍 D．流过乙的电流是流过甲的两倍
8．如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动
变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯
泡两端电压U随R变化的图象是（ ）
9
．
A． B． C． D．
如图所示的电路，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，关于电表说法正
确的是（ ）
A．电流表示数变大，电压表示数变小 B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大 D．电流表示数变小，电压表示数变小
12．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向不正确的是（ ）
A．a B．b C．c D．d
10 ．关于 磁
场 和磁感 线，
下列说法中正确的是（ ）
A．磁感线是磁场中实际存在的曲线 B．指南针指南北是因为地球周围存在磁场
C．条形磁铁周围的磁感线是从南极出发指向北极的 D．磁感线只能用来描述磁场的方向
11．如上图所示的三个钢块，正确的判断是（ ）A．都是磁体 B．只有两个磁性
C．可能都是磁体，也可能只有两个磁性 D．都不是磁体
12．如上页图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线．则可以判
断图中A、B、C、D四个磁极依次是（ ）
A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N
13．下面关于生活中所涉及到的物理知识，错误的是（ ）
A．电熨斗是利用电流的热效应来工作的
B．加油站内禁止使用塑料桶盛装汽油是为了防止因摩擦起电引起火灾
C．电视机待机（只有指示灯亮）时也会耗电
D．电视机后盖上的小孔是为了美观
14．如图所示的电路中，闭合开关后两盏灯都可能发光的是（ ）
A．只闭合开关S B．只闭合开关S C．只闭合开关S、S D．开关S、S、S 都闭合
1 2 1 2 1 2 3
15．如图所示，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（
）
A．V 示数减小，V 的示数增大 B．V 示数增大，V 的示数增大
1 2 1 2
C．V 示数减小，V 的示数减小 D．V 示数增大，V 的示数减小
1 2 1 2

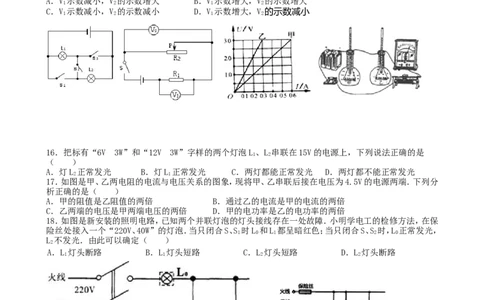

16．把标有“6V 3W”和“12V 3W”字样的两个灯泡L、L 串联在15V的电源上，下列说法正确的是
1 2
（ ）
A．灯L 正常发光 B．灯L 正常发光 C．两灯都能正常发光 D．两灯都不能正常发光
2 1
17．如图是甲、乙两电阻的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5V的电源两端．下列分
析正确的是（ ）
A．甲的阻值是乙阻值的两倍 B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是甲两端电压的两倍 D．甲的电功率是乙的电功率的两倍
18．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保
险丝处接入一个“220V、40W”的灯泡．当只闭合S、S 时L 和L 都呈暗红色；当只闭合S、S 时，L 正常发光，
1 0 1 2 0
L 不发光．由此可以确定（ ）
2
A．L 灯头断路 B．L 灯头短路 C．L 灯头短路 D．L 灯头断路
1 1 2 2
19．如图所示的家庭电路中，正常发光的两盏灯
突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能
是（ ）
A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了
20.关于如图所示实验的说法中错误的是（ ）
A．该实验研究的是电流的热效应
B．实验中采用了控制变量法
C．观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D．实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少
二、填空题1．如图所示，一定值电阻R 与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的
0
滑片P滑到最左端时，电流表的示数为O.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为O.1A．
则定值电阻R= Ω，电源的电压U= v．
0
2．如图所示的电路中，当S 闭合、S 断开时，电压表的示数为2.5V；当S 断开、S 闭合时，电压表示数为6V，
1 2 1 2
则灯L 两端的电压为 V，电源电压为 V．
2
3．2013年6月11日，“神舟十号”飞船在火箭 的
推动下，成功发射升空．火箭喷气式发动机在工作过程中将燃料燃烧释放的 能转化为机械能．“神
舟十号，上升过程中，与空气摩擦导致内能 （填“增加”“减少”或“不变”），此内能改变是通过
的方式实现的．
4．甲、乙两金属球质量之比是2：3，吸收相同的热量后，升高的温度之比是3：1，则它们的比热之比C ：C
甲 乙
等于 ．
5．如图（a）所示，在一个配有活塞的厚壁玻璃筒中放一小团蘸了乙醚的棉花，把活塞迅速压下去，会看到棉
花燃烧，这个现象说明了空气被压缩时内能 （填“增大”或“减小”）．如图（b）所示，加热一段时
间后，塞子从试管口喷出，此时的能量转化与汽油机中的 冲程中的能量转化过程该过程相同．
6．如图所示是一种自动测定油箱内油面高度的装置．其中定值电阻R′起到 的作用，当油量减少
时液面下降，浮标向下运动，此时油量表指针应将 （选填“左偏”或“右偏”或“不动”）．
7．一个导体两端电压为6伏时，通过导体的电流是0.3安，导体的电阻是 欧，导体两端电压为0时，导
体的电阻是 欧，通过导体的电流是 安．
8．月底张明家电能表的情况如图所示．然后从记录本上查出上月底电能表的示数是
811.6千瓦时，张明家本月消耗的电能为 千瓦时．若按每千瓦时0.61元计费，张明
家本月应缴电费为 元．张明家同时使用的用电器总功率不得超过 瓦．
9．某用电器标有“220V 2000W”字样，若该用电器正常工作2.5h，消耗的电能
为 kW•h．
10．磁体周围存在着 ．磁场是有方向的，小磁针在磁场中静止时 极所指
方向，就是该点的磁场方向．
11．一台四冲程汽油机，活塞向上运动的是 和 冲程，若在一分钟内火花塞点火1800次，则此汽
油机做功 次．
12．将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻
将 ．（填“增大”、“减小”或“不变”）
13．一般照明电路的电压为 V，只有不高于 V的电压对人体是安全的．将8节干电池串联起
来组成一个电池组，此电池组的总电压是 V，用这一电池组给3只相同的灯泡串联而成的电路供电．
每只灯泡两端的电压为 V．
14．如图所示，当开关S闭合后，要使电阻R、R 并联，甲表是 、乙表是
1 2
．（选填“电流表”或“电压表”）
15．当闭合开关后，两个电压表指针偏转均为图所示，则电阻R 和R 两端的电压
1 2
分别为 V和 V．
16．如图所示的装置中，滑动变阻器
标有“20Ω 0.5A”字样，连接情况
如图所示．
（1）闭合开关前，应将滑片移动到
端（填A或B）．
（2）闭合开关，当滑片向左移动时，灯会变 ，电流表的示数会变 （填
“大”或“小”）．
（3）如果将滑动变阻器的电阻拆下来时，电阻线的电阻会 （填“变大”或“变小”或“不变”）．
三．作图题（4分）
1．把带有开关的电灯，三孔插座正确地连入如图的家庭电路中．2．在图中标出了通电线圈的N极，请在图中分别标出通电线圈中的电流方向和静止在通电线圈旁边的小磁
针的N极．
四、实验探究题
1．在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：
（1）婷婷正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，
电压表示数如图甲所示，则定值电阻阻值为 Ω．
（2）婷婷仅把这一次实验测得的阻值作为最后的结果，你认为合适吗？
. ，理由是 ．
（3）测出电阻后，婷婷将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的电功率，图
乙是婷婷重新连接的不完整的电路，请你用笔代替导线将实物电路连接完整．（要求：滑片P向右移动时，小
灯泡变亮）
（4）闭合开关后，调节滑动变阻器滑片P，使电压表示数为 V时，小灯泡正常发光，如果此时电流表示
数如图丙所示，则小灯泡的额定功率是 W．

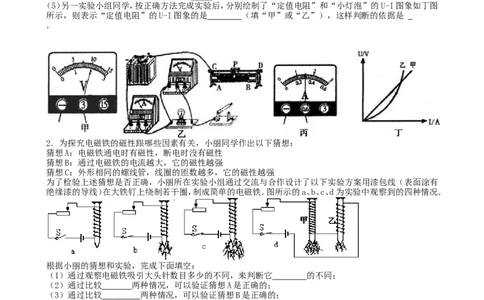

（5）另一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U-I图象如丁图
所示，则表示“定值电阻”的U-I图象的是 （填“甲”或“乙”），这样判断的依据是
．
2．为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有
绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．图所示的a、b、c、d为实验中观察到的四种情况．
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它 的不同；
（2）通过比较 两种情况，可以验证猜想A是正确的；
（3）通过比较 两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充 的条件．
3．为研究不同物质的吸热能力，甲同学用两个完全相同的酒精灯，分别给质量为200克和初温都相同的水
和色拉油同时加热，而乙同学用标志为“220V，400W”的电加热器用下图所示的方式进行加热，分别记录加
热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．
（1）选用相同酒精灯或相同规格的电加热器的目的是： ，这两
种方式，你觉得哪种方式更好，为什么？
. 。
（2）水和色拉油的温度随时间变化的图象如图乙所示．
①根据图乙可判断出a物质是 ，原因是 ．
②根据图乙可判断出 吸热能力强，原因是 ．
（3）如图可计算得到，色拉油的比热容是 J/（kg•℃）．
（4）在此实验中，该电加热器的效率是 ．4．为了探究影响电热的因素，小伟设计了如图甲所示电路，烧瓶中盛有质量、初温均相等的煤油，
R ＞R ．
甲 乙
（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于 ；实验
中电流产生的热量的多少是通过 来反映的（选填“温度计升高的示数”或“加热时间”）．
（2）保持变阻器的滑片在某一位置，通电一定时间后，观察到的现象是 烧瓶中温度计示数的变化较大
（选填甲或乙）；
（3）从左向右移动变阻器的滑片，保持滑片在左右两个不同位置的通电时间相同．试说出滑片在哪个位置时，
烧瓶中温度计示数的变化较大？为什么？
（4）小聪觉得以上的实验操作太繁，为此他设计了如图乙所示的电路（三个瓶中装有质量相同的煤油，三个
金属丝电阻大小关系是：R =R ＞R ），这样只要连接一次电路就能完成实验探究．在小聪的设计中，探究
甲 丙 乙
电热的多少与电流的关系，应该对比 两个烧瓶中的煤油上升的温度；如果一段时间后，对比甲乙两
烧瓶中煤油上升的温度，可探究 ．若闭合开关通电一段时间后，三个瓶中煤油的温度从高到低依
次是 ．
（5）将此装置改装后可测量煤油的比热容，如图丙所示．测量时，分别向两个相同的烧瓶中加入初温均为t
0
质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达
式c = （已知水的比热容为c ）．
煤油 水
5．用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．
（1）实验中通过观察 来比较电流产
生的热量的多少．
（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲
乙两瓶中要装入 、 的同种液体．
（3）为达到实验目的，选用的两电阻丝的阻值不能 ．
（4）实验结论是 ．
（5）该实验装置还可以研究通电时间一定时导体产生的热量与
的关系．
五、计算题
1．下表为某饮水机铭牌的部分参数，其内部简化电路如图所示．
当S闭合，S 断开时，饮水机处于保温状态，当S、S 同时闭合时，
1 1
饮水机处于加热状态．求：[C =4.2×l03J/kg•℃]
水
额定电压 220V
加热 1000W
额定功率
保温 44W
热水器的容量 2L（1）饮水机保温状态下正常工作时的电流．
（2）饮水机保温50min消耗的电能．
（3）若不计热损耗，该饮水机将2L的水从30℃加热至98℃，需要多长时间？
2．某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的平均阻力是3.0×103N，消耗
燃油1.6×10-3m3（假设燃油完全燃烧），已知燃油的密度ρ=0.75×103kg/m3，热值q=4×107J/kg，求：
（1）在该测试中专用车牵引力所做的功
（2）燃油完全燃烧放出的热量
（3）该测试中专用车的热机效率．
3．如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S、S 闭合，滑动变阻器的滑
1 2
片P滑到最右端时，小灯泡恰好正常发光．求：
（1）灯泡的电阻．
（2）电源电压．
（3）当开关S 闭合、S 断开时，滑片移到变阻器的最左端，求灯泡的功率．
1 2
4．如图所示，如果R 与R 并联在电压为U的电源两端，干电路中电流为I，通
1 2
过R 的电流为I，通过R 的电流为I，你能利用U=U=U，I=I+I，I= 推导出并联电路总电阻跟各个
1 1 2 2 1 2 1 2
电阻的关系式：
