19.1家庭电路
1．近年来，LED灯因其节能而备受人们青睐，小明对新型LED灯带很好奇，取一段剖开后发
现，灯带中的LED灯是串联后通过电源适配器接入家庭照明电路的．他取下其中一只LED
灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断
符合上述实验事实的是（ ）
A．单只LED灯工作电压是220 V B．LED灯主要是将电能转化为内能
C．电源适配器是将交流电转变为直流电 D．灯带中一只LED灯开路后其他灯还亮

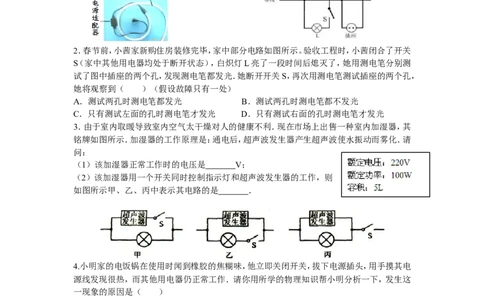

2．春节前，小茜家新购住房装修完毕，家中部分电路如图所示。验收工程时，小茜闭合了开关
S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测
试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，
她将观察到（ ）（假设故障只有一处）
A．测试两孔时测电笔都发光 B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光 D．只有测试右面的孔时测电笔才发光
3．由于室内取暖导致室内空气太干燥对人的健康不利．现在市场上出售一种室内加湿器，其
铭牌如图所示．加湿器的工作原理是：通电后，超声波发生器产生超声波使水振动而雾化．请
问：
（1）该加湿器正常工作时的电压是 V；
（2）该加湿器用一个开关同时控制指示灯和超声波发生器的工作，则
如图所示甲、乙、丙中表示其电路的是 ．
4.小明家的电饭锅在使用时闻到橡胶的焦糊味，他立即关闭开关，拔下电源插头，用手摸其电
源线发现很热，而其他用电器仍正常工作．请你用所学的物理知识帮小明分析一下，发生这
一现象的原因是（ ）
A．电压太高 B．导线太细 C．导线太粗 D．导线太短
5.小刚家里连接热水器的插头与插座接触不良，在热水器使用一段时间后发现插头与插座过
热．下列关于插头与插座过热的原因解释正确的是（ ）
A．由于接触不良，导致电路中电流过大，插头与插座过热
B．由于接触不良，电路中没有电流通过，插头与插座是被热水烫热的
C．由于接触不良，导致电路中总功率过大，插头与插座过热
D．由于接触不良，导致接触处电阻过大，插头与插座过热
6. 如图所示是小武同学设计的家庭电路．他发现电路中有一处错误，
则该错误之处是 （选填“甲”、“乙”或“丙”），改正的方法
是 ．19.2家庭电路中电流过大的原因
1．学习了家庭电路之后，李磊同学独立组装成了一盏台灯后，将其接入电路中。闭合开关时，
发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断了．更换新的保险丝后，
将台灯单独接入电路，发现保险丝又熔断了，其原因可能是（ ）
A．台灯灯泡的两条接线相碰了
B．灯泡的灯丝断了
C．室内电路中本来就存在短路现象
D．台灯开关的两端短路

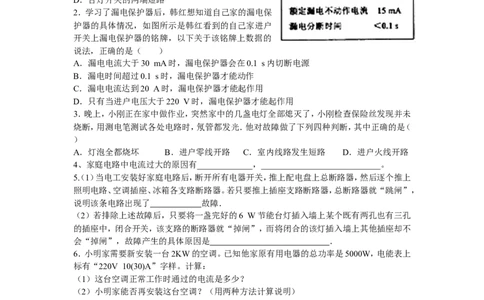

2．学习了漏电保护器后，韩红想知道自己家的漏电保
护器的具体情况，如图所示是韩红看到的自己家进户
开关上漏电保护器的铭牌，以下关于该铭牌上数据的
说法，正确的是（ ）
A．漏电电流大于30 mA时，漏电保护器会在0.1 s内切断电源
B．漏电时间超过0.1 s时，漏电保护器才能动作
C．漏电电流达到20 A时，漏电保护器才能起作用
D．只有当进户电压大于220 V时，漏电保护器才能起作用
3．晚上，小刚正在家中做作业，突然家中的几盏电灯全部熄灭了，小刚检查保险丝发现并未
烧断，用测电笔测试各处电路时，氖管都发光．他对故障做了下列四种判断，其中正确的是（
）
A．灯泡全都烧坏 B．进户零线开路 C．室内线路发生短路 D．进户火线开路
4、家庭电路中电流过大的原因有_____________，____________________________。
5（. 1）当电工安装好家庭电路后，断开所有电器开关，推上配电盘上总断路器，然后逐个推上
照明电路、空调插座、冰箱各支路断路器。若只要推上插座支路断路器，总断路器就“跳闸”，
说明该条电路出现了 故障．
（2）若排除上述故障后，只要将一盏完好的6 W节能台灯插入墙上某个既有两孔也有三孔
的插座中，闭合开关，该支路的断路器就“掉闸”，而将闭合的该灯插入墙上其他插座却不
会“掉闸”，故障产生的具体原因是 ．
6．小明家需要新安装一台2KW的空调。已知他家原有用电器的总功率是5000W，电能表上
标有“220V 10(30)A”字样。计算：
（1）这台空调正常工作时通过的电流是多少？
（2）小明家能否再安装这台空调？（用两种方法计算说明）19.3 安全用电
1．（多选）“带电操作”是电工作业中常见的情况．假如有一个电工正在维修家庭电路，他站
在干燥的木梯上直接用手触摸带电的火线，则下述说法中正确的是（ ）
A．这时电工不能再触摸零线 B．这时电工承受着220 V的电压
C．这时电工如果累了，可以短时间扶一下墙壁 D．这时站在地上的人不能去触摸他
2．下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）（ ）

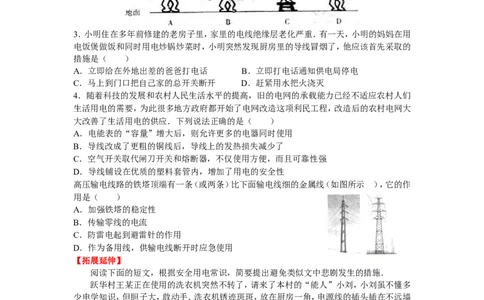

3．小明住在多年前修建的老房子里，家里的电线绝缘层老化严重．有一天，小明的妈妈在用
电饭煲做饭和同时用电炒锅炒菜时，小明突然发现厨房里的导线冒烟了，他应该首先采取的
措施是（ ）
A．立即给在外地出差的爸爸打电话 B．立即打电话通知供电局停电
C．马上到门口把自己家的总开关断开 D．赶紧用水把火浇灭
4．随着科技的发展和农村人民生活水平的提高，旧的电网的承载能力已经不适应农村人们
生活用电的需要，为此很多地方政府都开始了电网改造这项利民工程，改造后的农村电网大
大改善了生活用电的供应．下列说法正确的是（ ）
A．电能表的“容量”增大后，则允许更多的电器同时使用
B．导线改成了更粗的铜线后，导线上的发热损失减少了
C．空气开关取代闸刀开关和熔断器，不仅使用方便，而且可靠性强
D．导线铺设在优质的塑料套管内，增加了用电的安全性
高压输电线路的铁塔顶端有一条（或两条）比下面输电线细的金属线（如图所示 ），它的作
用是（ ）
A．加强铁塔的稳定性
B．传输零线的电流
C．防雷电起到避雷针的作用
D．作为备用线，供输电线断开时应急使用
【拓展延伸】
阅读下面的短文，根据安全用电常识，简要提出避免类似文中悲剧发生的措施．
跃华村王某正在使用的洗衣机突然不转了，请来了本村的“能人”小刘，小刘虽不懂多
少电学知识，但胆子大，敢动手．洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在不远墙
上的两孔插座上．本来洗衣机装的是三脚插头，由于家里没有安装三孔插座，就换成了两脚
的，多年来倒也好使，啥事也没有．
小刘打开洗衣机，嘴里说：“小意思，无非是哪里接触不良．”王某心想：“小刘的确有
胆量，修洗衣机也不用断电．”
看到满地是水，王某用拖把在一旁拖地，突然小刘身子一颤，倒在洗衣机上．
王某吓坏了，扔掉拖把直奔门外，大喊：“有人触电了！”人们在慌乱中终于找来卫生
院的丁医生，丁医生赶到现场切断了电源，但小刘心脏已停止跳动，经抢救无效触电身亡．
（1）维修电器时，应 ；
（2）安装、使用洗衣机时，应 ；
（3）抢救触电者时，应 ．
