第十九章 生活用电
第3 节 安全用电
一、单选题
1．（2021·重庆巴蜀中学九年级期末）如图所示，符合安全用电原则的做法是（ ）
A． 在高压线附近放风筝
B． 电路中的灯泡和开关
C． 湿手触摸电器开关
D． 大功率的用电器同时使用
2．（2021·广东深圳市·九年级期末）我们日常生活处处离不开电，这就要求我们要具有一定的用电常识。
下列符合安全用电原则的是（ ）
A．绝缘皮损坏的导线可以继续使用一段时间
B．将开关安装在灯泡和零线之间
试卷第1页，总5页C．使用带有金属外壳的家用电器，其外壳必须接地
D．使用测电笔时，手不能与笔尾任何金属体接触

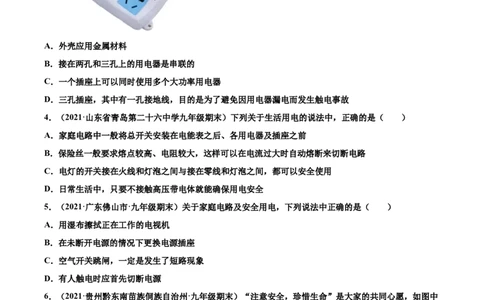

3．（2021·江苏徐州市·九年级期末）图为家庭中常用的插座，下列说法中正确的是（ ）
A．外壳应用金属材料
B．接在两孔和三孔上的用电器是串联的
C．一个插座上可以同时使用多个大功率用电器
D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
4．（2021·山东省青岛第二十六中学九年级期末）下列关于生活用电的说法中，正确的是（ ）
A．家庭电路中一般将总开关安装在电能表之后、各用电器及插座之前
B．保险丝一般要求熔点较高、电阻较大，这样可以在电流过大时自动熔断来切断电路
C．电灯的开关接在火线和灯泡之间与接在零线和灯泡之间，都可以安全使用
D．日常生活中，只要不接触高压带电体就能确保用电安全
5．（2021·广东佛山市·九年级期末）关于家庭电路及安全用电，下列说法中正确的是（ ）
A．用湿布擦拭正在工作的电视机
B．在未断开电源的情况下更换电源插座
C．空气开关跳闸，一定是发生了短路现象
D．有人触电时应首先切断电源
6．（2021·贵州黔东南苗族侗族自治州·九年级期末）“注意安全，珍惜生命”是大家的共同心愿，如图中
一些做法符合用电安全的是（ ）
A． B．
试卷第2页，总5页C． D．

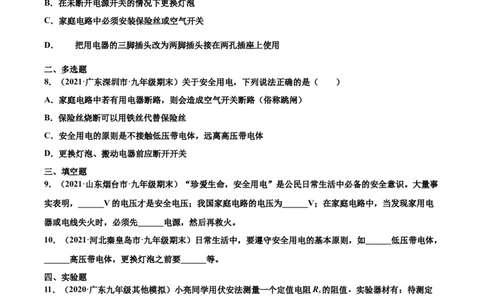

7．（2021·北京大兴区·九年级期末）关于家庭电路和安全用电，下列选项中正确的是（ ）
A．电线的绝缘皮破损后仍然可以继续使用
B．在未断开电源开关的情况下更换灯泡
C．家庭电路中必须安装保险丝或空气开关
D． 把用电器的三脚插头改为两脚插头接在两孔插座上使用
二、多选题
8．（2021·广东深圳市·九年级期末）关于安全用电，下列说法正确的是（ ）
A．家庭电路中若有用电器断路，则会造成空气开关断路（俗称跳闸）
B．保险丝烧断可以用铁丝代替保险丝
C．安全用电的原则是不接触低压带电体，远离高压带电体
D．更换灯泡、搬动电器前应断开开关
三、填空题
9．（2021·山东烟台市·九年级期末）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。大量事
实表明，______V的电压才是安全电压；我国家庭电路的电压为______V；在家庭电路中，当发现家用电
器或电线失火时，必须先______电源，然后再救火。
10．（2021·河北秦皇岛市·九年级期末）日常生活中，要遵守安全用电的基本原则，如______低压带电体，
______高压带电体，更换灯泡之前要______等。
四、实验题
11．（2020·广东九年级其他模拟）小亮同学用伏安法测量一个定值电阻R 的阻值．实验器材有：待测定
x
值电阻R (约10Ω)、电压表、电流表、滑动变阻器(20Ω 1A)、开关、电源(电压恒定)各一个，导线若干．
x
(1)该实验的原理是_______．
(2)如图甲所示，是小亮连接的部分电路，请你用笔画线代替导线，在图中将电路连接完整．要求：当滑动
变阻器的滑片P向右移动时，电路中的电流变大___________．
试卷第3页，总5页(3)请你为实验需要测量和计算的物理量，设计一个实验数据记录表格____________．
(4)闭合开关后，发现电压表的示数约为电源电压，调节滑动变阻器滑片，电压表示数无明显变化，电流表
示数为零，造成该故障的可能原因是_______________．
(5)排除故障，通过实验测出了两组数据后，电压表突然坏了．请你利用现有器材，帮助他设计电路，再测
一次该定值电阻的阻值，并在图乙位置画出你设计的电路图_________．(开放性试题，答案合理即可)
五、计算题

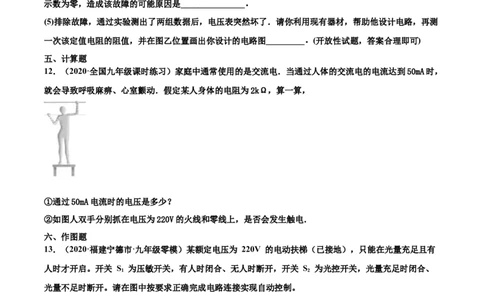

12．（2020·全国九年级课时练习）家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，
就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，
①通过50mA电流时的电压是多少？
②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．
六、作图题
13．（2020·福建宁德市·九年级零模）某额定电压为 220V 的电动扶梯（已接地），只能在光量充足且有
人时才开启。开关 S 为压敏开关，有人时闭合、无人时断开，开关 S 为光控开关，光量充足时闭合、
1 2
光量不足时断开。请在图中按要求正确完成电路连接实现自动控制。
七、综合题
14．（2020·辽宁沈阳市·九年级一模）如图，是某品牌全自动洗碗机，它的外表有银光闪闪的金属外壳。
试卷第4页，总5页该洗碗机具有热水洗净、暖风烘干、杀菌等功能。
（1）为了安全，该洗碗机应选用图1中________（选填“甲”或“乙”）插座；
（2）该洗碗机的插头带有漏电保护装置，它的工作原理模拟电路如图2（图中虚线框内安装漏电保护器），
当开关S闭合时，通过A、B两处的电流I _________I （选填“>”、“=”或“ ”）；
A B
（3）洗碗机具有杀菌功能，杀菌功能启动时，洗碗机内会发出________选填“红外线”或“紫外线”）；
（4）如下表格为洗碗机的部分参数，启动洗净功能后，加热器将水快速加热至温控装置预设的温度，水
泵喷水实施清洗。清洗结束后，暖风烘干机自动开启烘干功能。该洗碗机的加热器正常工作20s产生的热
量是 ________J，加热器正常工作的电阻值________Ω；（结果请保留整数）
额定电压 220V 频率 50Hz
烘干机额定功率 180W 加热器额定功率 3000W
（5）烘干机启动时，通过提高液体温度和___________加快了水的汽化。
试卷第5页，总5页
