第十九章 生活用电
第2 节 家庭电路中电流过大的原因
一、单选题

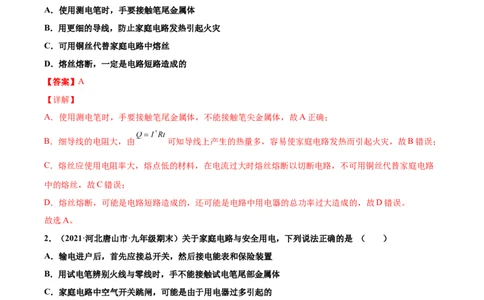

1．（2021·江苏南京市·九年级期末）关于家庭电路和用电安全，下列说法正确的是（ ）
A．使用测电笔时，手要接触笔尾金属体
B．用更细的导线，防止家庭电路发热引起火灾
C．可用铜丝代替家庭电路中熔丝
D．熔丝熔断，一定是电路短路造成的
【答案】A
【详解】
A．使用测电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故A正确；
B．细导线的电阻大，由 可知导线上产生的热量多，容易使家庭电路发热而引起火灾，故B错误；
C．熔丝应使用电阻率大，熔点低的材料，在电流过大时熔丝熔断以切断电路，不可用铜丝代替家庭电路
中的熔丝，故C错误；
D．熔丝熔断，可能是电路短路造成的，还可能是电路中用电器的总功率过大造成的，故D错误。
故选A。
2．（2021·河北唐山市·九年级期末）关于家庭电路与安全用电，下列说法正确的是 （ ）
A．输电进户后，首先应接总开关，然后接电能表和保险装置
B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体
C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的
D．增加大功率的用电器时，只需换上足够粗的保险丝即可
【答案】C
【详解】
A．输电进户后，首先应接电能表，然后接总开关和保险装置，故A不正确；
B．用试电笔辨别火线与零线时，手要接触试电笔尾部金属体，故B不正确；
C．家庭电路中空气开关跳闸，可能是由于用电器过多，电流过大引起的，故C正确；
D．增加大功率的用电器时，必须考虑电能表、导线、保险丝等因素，不能一味的换较粗的保险丝，防止
试卷第1页，总8页因电路中电流过大而烧坏电路，故D不正确。
故选C。
3．（2021·上海青浦区·九年级一模）家庭电路中使用的用电器越多（ ）
A．总电流越大 B．总电阻越大 C．总电压越大 D．总电压越小
【答案】A
【详解】
家庭电路各用电器之间是并联的，并联电路各支路两端电压相等，根据并联电路电阻关系可知，并联后，
总电阻变小，则总电流越大。
故选A。

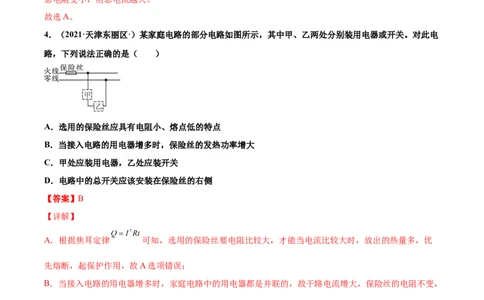

4．（2021·天津东丽区·）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。对此电
路，下列说法正确的是（ ）
A．选用的保险丝应具有电阻小、熔点低的特点
B．当接入电路的用电器增多时，保险丝的发热功率增大
C．甲处应装用电器，乙处应装开关
D．电路中的总开关应该安装在保险丝的右侧
【答案】B
【详解】
A．根据焦耳定律 可知，选用的保险丝要电阻比较大，才能当电流比较大时，放出的热量多，优
先熔断，起保护作用，故A选项错误；
B．当接入电路的用电器增多时，家庭电路中的用电器都是并联的，故干路电流增大，保险丝的电阻不变，
根据 故发热功率变大，故B选项正确；
C．为了开关断开时，碰到了用电器而不会触电，我们应该甲处安装开关，乙处安装用电器，故C选项错
误；
D．电路中的总开关应该安装在保险丝的左侧，从而保护保险丝，故D选项错误。
故选B。
5．（2020·昆明市·云南师大附中九年级期末）将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并
试卷第2页，总8页不亮，而吊灯仍然亮着。造成台灯不亮的原因可能是（ ）
A．插头内接线断路 B．插头内或插座内发生了短路
C．保险丝断了 D．进户线断了
【答案】A
【详解】
A．若插头内接线断路，吊灯正常发光，故A符合题意；
B．台灯插头插入插座内，闭合台灯的开关，台灯与吊灯并联，若插头内或插座内发生了短路，则吊灯不
会发光，故B不符合题意；
C．若保险丝断了，吊灯不会发光，故C不符合题意；
D．进户线火线在干路，若进户线火线烧断，吊灯不会发光，故D不符合题意。
故选A。

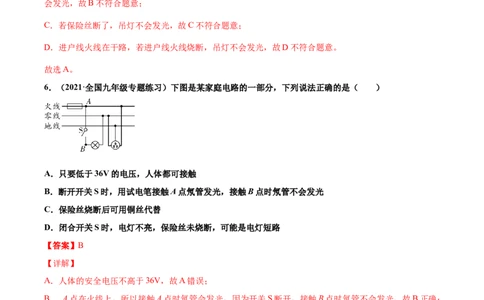

6．（2021·全国九年级专题练习）下图是某家庭电路的一部分，下列说法正确的是（ ）
A．只要低于36V的电压，人体都可接触
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
【答案】B
【详解】
A．人体的安全电压不高于36V，故A错误；
B． A点在火线上，所以接触A点时氖管会发光，因为开关S断开，接触B点时氖管不会发光，故B正确；
C．当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，
故C错误；
D．若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故D错误。
故选B。
7．（2020·全国九年级课时练习）现在住宅户内配电系统一般都使用了空气开关、漏电保护器等设备，有
一配电系统如图所示。下列对设备描述正确的是（ ）
试卷第3页，总8页A．电能表可以直接测量用电器的电功率
B．空气开关可以用铜丝、铁丝等导线来代替
C．三孔插座正中间的插孔与地线相连
D． 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
【答案】C
【详解】
A．电能表可以直接测量用电器消耗的电能的仪器，故A错误；
B．空气开关起到保险丝作用，不可以用铜丝、铁丝等导线来代替，否则当电路电流过大时，空气开关无
法切断，不能起到保护电路的作用，故B错误。
C．三孔插座正中间的插孔与地线相连，故C正确；
D．漏电保护器用于当用电器出现漏电时时，将电流导入大地，故D错误。
故选C。
8．（2020·全国九年级课时练习）下列说法正确的是（ ）
A．漫步在沙滩的游客，身后留下了一长串脚印，说明力可以改变物体的形状
B．等候列车的乘客应站在安全线以外，否则会被吸向列车
C．两个带电体互相吸引是因为它们带有同种电荷
D．家庭电路中空气开关跳闸的原因一定是用电器的开关短路
【答案】AB
【详解】
A．漫步在沙滩的游客，身后留下了一长串脚印，沙子的形状改变了，说明力可以改变物体的形状，故A
正确；
B．靠近列车的一侧空气流速快，外侧空气流速慢，会使人受到向内的压力差，所以等候列车的乘客应站
在安全线以外，故B正确；
试卷第4页，总8页C．两个带电体互相吸引是因为它们带异种电荷，故C错误；
D．家庭电路中空气开关跳闸的原因也有可能是用电器的总功率过大，故D错误。
故选AB。
二、填空题
9．（2021·广东佛山市·九年级期末）因为不安全用电引起的火灾事故时有发生。家庭电路中，除了用电器
总功率______或电路中发生______时会引发安全事故外，线路连接处因为接触不良，也容易造成该处的电
阻______，局部过热从而引发火灾。
【答案】过大 短路 变大
【详解】
[1]家庭电路中引发安全事故可能是用电器的总功率过大，由P=UI可知，总电流会增大。
[2]电路发生短路也会引发安全事故。
[3]线路接触不良会造成该处电阻变大，电流一定时，由焦耳定律可知，会因局部过热引发火灾。
10．（2021·全国九年级专题练习）小雨家新买了一台空调，刚接入电路，家里的保险丝就自动熔断了，这
是因为：家庭电路的电压一定，接入空调后，电路中的_____过大，导致电路中的总电流过大，电流通过
保险丝，将电能转换为_____，达到熔点而熔断。
【答案】总电功率 内能
【详解】
[1][2]家庭电路的电压一定，接入空调后，电路中的总电功率过大，由 可知，导致电路中的电流过
大，电流通过保险丝，将电能转换为内能，使得保险丝的温度升高，达到熔点而熔断。
三、实验题
11．（2019·全国九年级单元测试）芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下
两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．
方法一：打开电视机可以正常观看电视节目．
方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．
方法一：结论___________________．理由_________________________．
方法二：结论___________________．理由_________________________．
【答案】没有停电，是灯泡坏了 因电视机和灯泡是并联的，电视机能工作说明没有停电 灯泡坏了
开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了
【详解】
方法一：没有停电，是灯泡坏了．
理由：因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，
试卷第5页，总8页所以是灯泡坏了；
方法二：灯泡坏了；
理由：因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了；
做法：可以直接换一个新的完好的灯泡接入灯座试试，如果新灯泡能够发光说明旧灯泡是坏的．
四、计算题
12．（2019·全国九年级课时练习）将一台“220V 1500W”的电热水器接到220V的照明电路中，计算：
(1)该热水器的电阻多大？热水器在1min内产生的热量是多少焦？
(2)如果将接这个电热水器的插座安装保险丝(参照下表的熔丝规格)应该选取多大直径的？
直径(mm) 0.71 0.81 0.98 1.02 1.25 1.51
额定电流(A) 3 3.75 5 6 7.5 10
熔断电流(A) 6 7.5 10 12 15 20
【答案】(1) 32.27Ω； 9×104J；(2) 7.5A的熔丝，直径为1.25mm。
【详解】
(1)已知额定电压和额定功率，根据I= ，P=UI得：热水器正常工作时的电阻：R= =
≈32.27Ω；热水器消耗的电能全部转化为内能，热水器在1min内产生的热量：
Q=W=Pt=1500W×60s=9×104J；
(2)∵P=UI，∴电热水器的额定电流I= = ≈6.82A，熔丝的额定电流应稍大于6.82A，故选额定
电流为7.5A的熔丝，直径为1.25mm.
五、作图题
13．（2021·广东佛山市·九年级期末）将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头
上．
（________）
试卷第6页，总8页【答案】
【详解】
火线与带保险丝的一端连接，零线与中间一条连接，地线应与电水壶的金属外壳连接，如下图所示：
六、综合题
14．（2021·山西吕梁市·九年级期末）小明在家中进行综合实践活动“对家庭用电的调查研究”。
(1)在观察供电箱时看到如图甲所示的情景，其中有漏电保护断路器和空气断路器，它们的作用是不同的。
当有人因操作失误而触电或用电器漏电时，______（选填“A”、“B”、“A和B都”）能自动断开；当
电路中电流过大时，______（选填“A”、“B”、“A和B都”）能自动断开。
(2)要利用图乙所示的电能表来估测电饭煲的电功率，小明首先应______（填具体操作），再将一只电饭煲
接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率
是______W。
【答案】A B 断开家中所有用电器 800
【详解】
(1)[1][2]图中A是漏电保护器，B是空气开关，漏电保护器的作用是防止人身触电和用电器漏电，空气开
关的作用是防止电路中电流过大。所以当有人因操作失误而触电或用电器漏电时，A能自动断开；当电路
中电流过大时B能自动断开。
(2)[3]要利用电能表来估测电饭煲的电功率，首先应断开家中所有用电器，再将一只电饭煲接入电路正常工
作。
[4]图中电能表的转盘转过24转电饭煲消耗的电能是
试卷第7页，总8页这只电饭煲的额定功率是
