第 章 电压 电阻
第4 节 变阻器
1．当将滑动变阻器的滑片P向左移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻变小？
（ ）
A． B． C． D．

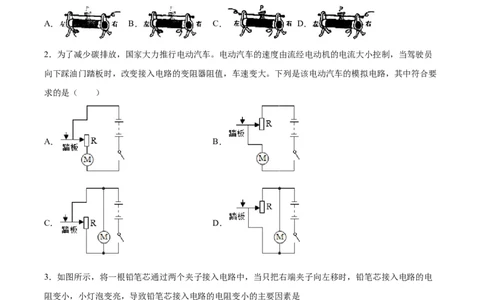

2．为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员
向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要
求的是（ ）
A． B．
C． D．
3．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电
阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是
A．材料 B．长度 C．温度 D．横截面积
4．在抗击新冠肺炎期间，医务人员进人病房前必须要穿戴好防护服、口罩、护目镜等。为了减少医务人
试卷第1页，总3页员与病人接触，小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为
使电压表示数随之减小，符合要求的电路图是（ ）
A． B．
C． D．

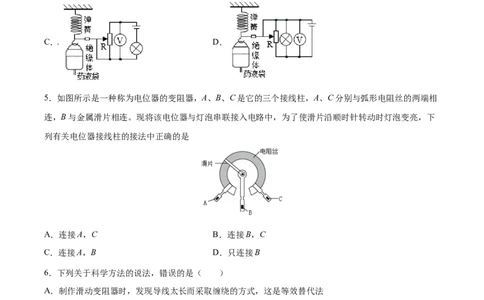

5．如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相
连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下
列有关电位器接线柱的接法中正确的是
A．连接A，C B．连接B，C
C．连接A，B D．只连接B
6．下列关于科学方法的说法，错误的是（ ）
A．制作滑动变阻器时，发现导线太长而采取缠绕的方式，这是等效替代法
B．将材料按导电性能分为导体、半导体、绝缘体，这是分类法
C．根据电能转化为机械能，想到机械能转化为电能，这是逆向思考法
D．用带箭头的直线来表示光的传播路线，这是理想模型法
7．关于电流、电压和电阻，下列叙述中有几句话是正确的（ ）
①电流是自由电子定向移动形成的 ②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有
④滑动变阻器要与被控制电路串联
电压
试卷第2页，总3页⑤相同材料、粗细不同的导体，粗导体的 ⑥导体的电阻越大，它对电流的阻碍作用
电阻比细导体的电阻小 越大
A．1 B．2 C．3 D．4
8．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑
动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路
B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路
D．以上连接方法都正确
9．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路
后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列
选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
10．如图是一种自动测定油箱内油面高度的装置， 是定值电阻， 是滑动变阻器，油量表是由电表改
装而成。以下说法不正确的是（ ）
试卷第3页，总3页A． 和 在电路中是串联的
B．油量表是由电流表改装而成
C．当油量上升时，油量表示数变小，电压表示数变大
D． 在电路中起到了保护电路的作用，不可省掉

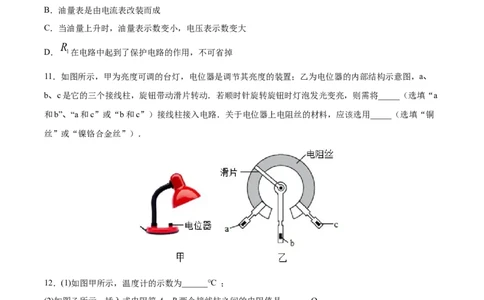

11．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、
b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a
和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜
丝”或“镍铬合金丝”）．
12．(1)如图甲所示，温度计的示数为______℃ ；
(2)如图乙所示，插入式电阻箱A、B两个接线柱之间的电阻值是_______Ω；
(3)如图丙所示的电路中，电源电压为3V，则L 两端的电压为______V。
2
13．（1）如图甲所示，是插塞式电阻箱的示意图。各个厚铜片并没有直接连通，而是由阻值固定的电阻
试卷第4页，总3页丝连接在一起，铜塞可以插入到相邻的两个厚铜片之间，并且紧密接触，铜塞与厚铜片的电阻很小，可看
做是0，则在如图所示的情景中，该电阻箱有效电阻为_______Ω。
（2）电压表和电流表的使用规则有一些相同之处：
电表接入电路时，电流从正_______流入；
被测值不能超过电表的_______；
（3）某同学在做电学实验时，不慎将电压表和电流表的位置对换接成了如图乙所示电路。此时若闭合开
关，其后果是：电流表_______，电压表______。（选填“烧坏”或“不烧坏”）
14．亲爱的同学：你会使用下面的实验仪器吗？
(1)如图1所示，这是_____表的表盘，此时示数为_________．
(2)如图2所示，该电阻箱此时的示数为_________Ω．
(3)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图3所示．“20Ω”指的是_________；如
果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻值变________．
(4)如果你还想知道电路中电流值的改变情况，需在电路中再___联一个电流表，并增加___根导线．
