第十九章 生活用电
第1 节 家庭电路
一、单选题

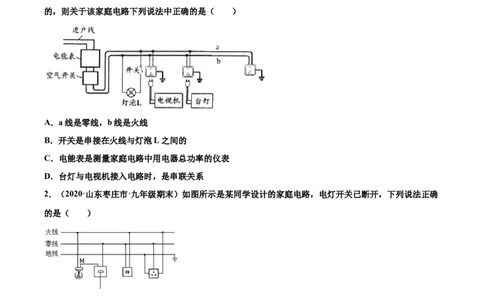

1．（2021·北京海淀区·九年级期末）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确
的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
2．（2020·山东枣庄市·九年级期末）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确
的是（ ）
A．灯泡和两孔插座是串联的 B．开关和三孔插座的连接都是错误的
C．试电笔接触M点，氖管不发光 D．试电笔插入两孔插座的左孔，氖管发光
3．（2019·济南高新区第一中学九年级期中）如图是小明家部分用电器连接情况的示意图，由此可知他家
的电灯和开关、电烤箱、电吹风、电脑之间的连接方式是（ ）
试卷第1页，总5页A．电灯与灯的开关串联，电烤箱、电吹风、电脑之间是并联
B．电灯与灯的开关串联，电烤箱、电吹风，电脑之间是串联
C．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是并联
D．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是串联
4．（2020·安徽合肥市·九年级期末）下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路
5．（2020·全国九年级单元测试）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一
个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
6．（2020·四川九年级期末）如图是物理课本部分插图，关于这些插图的说法，正确的是（ ）
A． 图中，是汽油机的做功冲程，表示内能转化为机械能
B． 图中，电源短路，容易烧坏电源，应该避免
试卷第2页，总5页C． 图中，比起白炽灯，节能灯耗电要多得多
D． 图中，人没有接触高压电线不会触电
7．（2021·安徽合肥市·九年级月考）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（
）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B． 电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽
8．（2021·全国九年级专题练习）下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
二、填空题
9．（2021·全国九年级专题练习）上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的
（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路
的总电阻__________（选填“变大”“不变”或“变小”）。
10．（2021·上海青浦区·九年级一模）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为
___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是
___________电荷定向移动的方向。
11．（2021·江西抚州市·九年级月考）小花妈妈买了一个标有“220V 1500W”的电热水壶，如图甲，可电
热水壶的电源线比较短，于是商家赠送了一个标有“220V 5A”字样的插线板，如图乙。利用所学的物理
知识回答下列问题：
试卷第3页，总5页(1)用它烧水时发现水烧开了。而导线却几乎不热，这是由于电热水壶内部电热丝的___________比导线的
大；
(2)若使用商家赠送的插线板为该电热水壶供电，会带来哪些安全隐患？列举出一点并说明理由
___________。
三、实验题

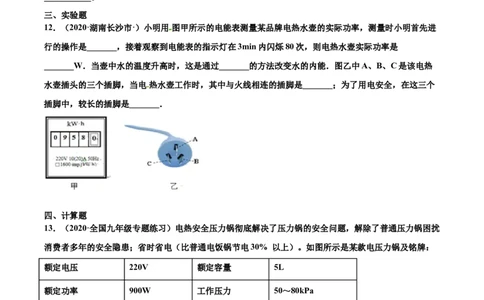

12．（2020·湖南长沙市·）小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进
行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是
_______W．当壶中水的温度升高时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热
水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个
插脚中，较长的插脚是_______．
四、计算题
13．（2020·全国九年级专题练习）电热安全压力锅彻底解决了压力锅的安全问题，解除了普通压力锅困扰
消费者多年的安全隐患；省时省电（比普通电饭锅节电30% 以上）。如图所示是某款电压力锅及铭牌：
额定电压 220V 额定容量 5L
额定功率 900W 工作压力 50～80kPa
工作频率 50Hz 型号 M50
(1)你认为该电压力锅应该选用两孔插座还是三孔插座，为什么？
试卷第4页，总5页(2)该电压力锅正常工作时电流多大？（小数点后保留两位小数）
(3)在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？此时电压
力锅工作30分钟,则电压力锅的热效率是多少？
五、作图题
14．（2021·吉林长春市·东北师大附中九年级期末）如图所示，请将下列元件连接成符合安全用电要求的
家庭电路。
六、综合题
15．（2020·瑞金第二中学九年级月考）如图所示是某电热水壶及其铭牌，在 1 标准大气压下， 用这只电
热水壶装满 20℃的水，电热水壶正常工作时将水烧开需要 8min；
(1)你认为该电热水壶应该使用两孔插座还是三孔插座，为什么？
(2)该电热水壶正常工作时电流多大？
(3)把电热水壶中的水烧开，水需要吸收多少热量？
(4)计算该电热水壶的热效率。
