第十九章 生活用电
第1 节 家庭电路
一、单选题

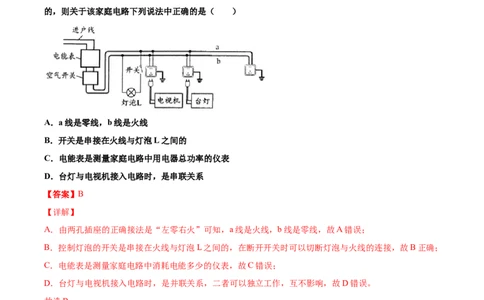

1．（2021·北京海淀区·九年级期末）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确
的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
【答案】B
【详解】
A．由两孔插座的正确接法是“左零右火”可知，a线是火线，b线是零线，故A错误；
B．控制灯泡的开关是串接在火线与灯泡L之间的，在断开开关时可以切断灯泡与火线的连接，故B正确；
C．电能表是测量家庭电路中消耗电能多少的仪表，故C错误；
D．台灯与电视机接入电路时，是并联关系，二者可以独立工作，互不影响，故D错误。
故选B。
2．（2020·山东枣庄市·九年级期末）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确
的是（ ）
试卷第1页，总10页A．灯泡和两孔插座是串联的 B．开关和三孔插座的连接都是错误的
C．试电笔接触M点，氖管不发光 D．试电笔插入两孔插座的左孔，氖管发光
【答案】B
【详解】
A．灯泡与两孔插座是并联，故 A选项错误；
B．开关应该接在火线与灯泡之间，故开关连接错误，三孔插座的连接方式是左零右火中接地，故B选项
正确；
C．试电笔接触M点，氖管发光，故C选项错误；
D．试电笔插入两孔插座的左孔，接的零线，故氖管不发光，故D选项错误。
故选B。

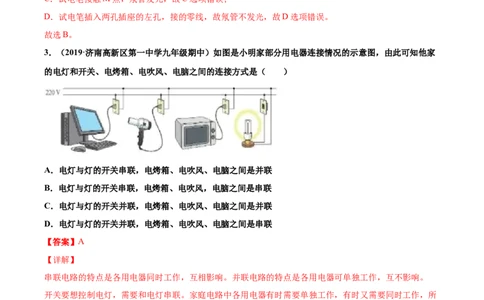

3．（2019·济南高新区第一中学九年级期中）如图是小明家部分用电器连接情况的示意图，由此可知他家
的电灯和开关、电烤箱、电吹风、电脑之间的连接方式是（ ）
A．电灯与灯的开关串联，电烤箱、电吹风、电脑之间是并联
B．电灯与灯的开关串联，电烤箱、电吹风，电脑之间是串联
C．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是并联
D．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是串联
【答案】A
【详解】
串联电路的特点是各用电器同时工作，互相影响。并联电路的特点是各用电器可单独工作，互不影响。
开关要想控制电灯，需要和电灯串联。家庭电路中各用电器有时需要单独工作，有时又需要同时工作，所
以是并联关系。故A项符合题意，BCD项不符合题意。
故选A。
4．（2020·安徽合肥市·九年级期末）下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路
试卷第2页，总10页【答案】C
【详解】
A．根据灯泡的正确接法可知：灯座的螺旋套应该接在零线上，灯座顶端的弹簧片应该通过开关接在火线
上，故A错误；
B．雷雨天躲在大树下，当发生雷电现象时会使得强大的电流经大树流过人体入地引起人身触电，故B错
误；
C．有金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故C正确；
D．空气开关“跳闸”，是由于电路中的电流过大造成的，可能是电路中出现了短路，也可能是电路中的
总功率过大，故D错误。
故选C。

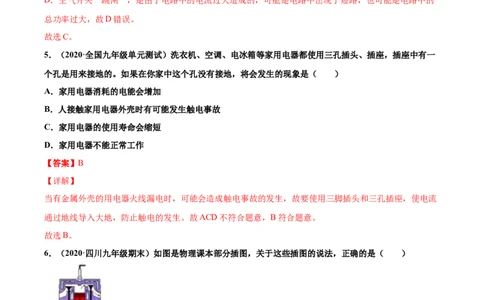

5．（2020·全国九年级单元测试）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一
个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
【答案】B
【详解】
当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三脚插头和三孔插座，使电流
通过地线导入大地，防止触电的发生。故ACD不符合题意，B符合题意。
故选B。
6．（2020·四川九年级期末）如图是物理课本部分插图，关于这些插图的说法，正确的是（ ）
A． 图中，是汽油机的做功冲程，表示内能转化为机械能
试卷第3页，总10页B． 图中，电源短路，容易烧坏电源，应该避免
C． 图中，比起白炽灯，节能灯耗电要多得多

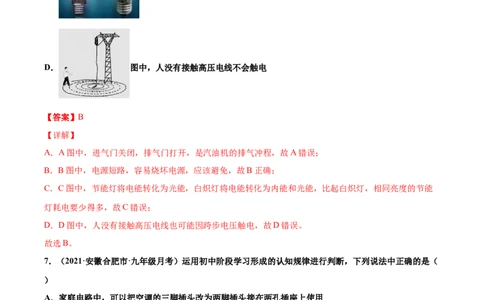

D． 图中，人没有接触高压电线不会触电
【答案】B
【详解】
A．A图中，进气门关闭，排气门打开，是汽油机的排气冲程，故A错误；
B．B图中，电源短路，容易烧坏电源，应该避免，故B正确；
C．C图中，节能灯将电能转化为光能，白炽灯将电能转化为内能和光能，比起白炽灯，相同亮度的节能
灯耗电要少得多，故C错误；
D．D图中，人没有接触高压电线也可能因跨步电压触电，故D错误。
故选B。
7．（2021·安徽合肥市·九年级月考）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（
）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽
【答案】D
【详解】
A．三角插头上的长脚可以使用电器的金属外壳接地，预防人身触电，故不可以把空调的三脚插头改为两
脚插头接在两孔插座上使用，故此项错误；
试卷第4页，总10页B．电路中导体的电阻一定时，通过导体的电流与导体两端的电压成正比，故此项错误；
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电，也可能不带电，故此项错误；
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽，这样才能测出火线来，故此项正确。
故选D。
8．（2021·全国九年级专题练习）下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
【答案】D
【详解】
A．使用测电笔时，手必须接触笔尾金属体，不能接触笔尖金属体，故A错误；
B．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故B错误；
C．漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动
切断电路，若触电不是因为漏电发生的，则漏电保护器不会断开电路，故C错误；
D．输电线进户后首先接到电能表上，后面依次是总开关、保险装置、插座等，故D正确。
故选D。
二、填空题
9．（2021·全国九年级专题练习）上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的
（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路
的总电阻__________（选填“变大”“不变”或“变小”）。
【答案】并联 220 变大
【详解】
[1]由于各用电器之间是独立工作，互补影响，故各用电器是并联的。
[2]家庭电路中电压为220V。
[3]并联电路中，随着用电器增多，总电流变大，由于总电压不变，故总电阻变小，故当用电器减少时，总
电流变小，总电压不变，故总电阻变大。
10．（2021·上海青浦区·九年级一模）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为
___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是
___________电荷定向移动的方向。
【答案】220V 并联 正
试卷第5页，总10页【详解】
[1]在家庭电路中，各用电器的正常工作的电压为220V。
[2]在家庭电路中，由于各用电器独立工作，互不干扰，故是并联的。
[3]物理学中规定正电荷定向移动的方向即为电流的方向。
11．（2021·江西抚州市·九年级月考）小花妈妈买了一个标有“220V 1500W”的电热水壶，如图甲，可电
热水壶的电源线比较短，于是商家赠送了一个标有“220V 5A”字样的插线板，如图乙。利用所学的物理
知识回答下列问题：
(1)用它烧水时发现水烧开了。而导线却几乎不热，这是由于电热水壶内部电热丝的___________比导线的
大；
(2)若使用商家赠送的插线板为该电热水壶供电，会带来哪些安全隐患？列举出一点并说明理由
___________。
【答案】电阻 容易引起触电事故。因为电水壶为金属外壳，金属外壳的用电器需要用三角插头连接地
线。
【详解】
(1)[1]导线和电水壶串联，电流和通电时间相同，电水壶内部电热丝的电阻较大，由 可知，电水壶
上产生的热量较多，故水烧开了，而导线却几乎不热。
(2)[2]安全隐患一：由P=UI得，电热水壶的额定电流
而插线板的允许通过的最大电流为5A，即电热水壶的额定电流大于了插线板允许通过的最大电流，会因
电流过大而烧坏插线板，存在火灾隐患；
安全隐患二：电热水壶是金属外壳，应使用三脚插头接地线。两脚插头无法接地线，当电热水壶漏电时容
易发生触电事故。
三、实验题
12．（2020·湖南长沙市·）小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进
行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是
_______W．当壶中水的温度升高时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热
试卷第6页，总10页水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个
插脚中，较长的插脚是_______．
【答案】要关闭其他的用电器，使电水壶单独工作 1000 热传递 C A
【详解】
在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；根据参数1600r/(kW·h)知，
每消耗1kW·h的电能，电能表转1600圈，所以，电能表转80圈，电水壶消耗的电能为：W=
kW·h=0.05kW·h，电热水壶实际功率：P= = =1kW=1000W；电热水壶烧水时消耗了电能，
从而使电热丝的温度升高，水从电热丝吸收热量，温度升高、内能增加，是通过热传递改变了水的内能；
插座是“左零右火上接地”，B插头对应三孔插座的左边，即应该是零线，C插头对应三孔插座的右边，
应该是火线；当插头插入插座的瞬间，因为长插脚比其它两脚稍长一些，所以长插脚先接触地线；使金属
外壳先与地线相连，然后才是火线和零线的连接；拔插头时，由于火线和零线的这两脚短，刚刚断开火线
和零线时，长插脚稍长一些，仍处于连接状态，金属外壳仍未离开地线，因此如果用电器“漏电”，在插插
头或拔插头的过程，人不会触电，在这三个插脚中，较长的插脚是A．
四、计算题
13．（2020·全国九年级专题练习）电热安全压力锅彻底解决了压力锅的安全问题，解除了普通压力锅困扰
消费者多年的安全隐患；省时省电（比普通电饭锅节电30% 以上）。如图所示是某款电压力锅及铭牌：
额定电压 220V 额定容量 5L
额定功率 900W 工作压力 50～80kPa
工作频率 50Hz 型号 M50
试卷第7页，总10页(1)你认为该电压力锅应该选用两孔插座还是三孔插座，为什么？
(2)该电压力锅正常工作时电流多大？（小数点后保留两位小数）
(3)在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？此时电压
力锅工作30分钟,则电压力锅的热效率是多少？
【答案】(1)选用三孔插座；为了防止电热安全压力锅的金属外壳因漏电而发生触电事故；(2)4.09A；
(3)1.134×106J，70%
【详解】
(1)该电压力锅应该选用三孔插座；是为了防止电热安全压力锅的金属外壳因漏电而发生触电事故，故使用
比两孔插座中多出的一个接地孔的三孔插座。
(2)由P＝UI可得，该电压力锅正常工作时电流
(3)水吸收的热量
Q ＝cm（t﹣t）＝4.2×103J/（kg•℃）×3kg×（120℃﹣30℃）＝1.134×106J
吸 0
消耗的电能为
W＝Pt＝900W×30×60s＝1.62×106J
此时电压力锅的热效率
答：(1)应选用三孔插座；为了防止电热安全压力锅的金属外壳因漏电而发生触电事故；
(2)该电压力锅正常工作时电流为4.09A；
(3) 电压力锅的热效率为70%。
五、作图题
14．（2021·吉林长春市·东北师大附中九年级期末）如图所示，请将下列元件连接成符合安全用电要求的
家庭电路。
试卷第8页，总10页【答案】
【详解】
三孔插座的接法是：左孔接零线，右孔接火线，中间孔接地线。
灯泡的接法是：电流从火线流经拉线开关，然后从灯泡底部金属触点流进灯丝，最后流回零线。总之开关
要接在灯泡和火线之间，如图所示：
六、综合题
15．（2020·瑞金第二中学九年级月考）如图所示是某电热水壶及其铭牌，在 1 标准大气压下， 用这只电
热水壶装满 20℃的水，电热水壶正常工作时将水烧开需要 8min；
(1)你认为该电热水壶应该使用两孔插座还是三孔插座，为什么？
(2)该电热水壶正常工作时电流多大？
(3)把电热水壶中的水烧开，水需要吸收多少热量？
(4)计算该电热水壶的热效率。
试卷第9页，总10页【答案】(1)使用三孔插座，防止电热水壶的金属外壳因漏电而发生触电事故；(2) 4.55A；(3) 3.36×105J；
(4) 70%
【详解】
(1)该电热水壶的外壳是金属的，应该使用三孔插座，这是因为当其外壳漏电时，使用三孔插座能防止发生
触电事故。
(2)由 可得，该电热水壶正常工作时电流
该电热水壶正常工作时电流4.55A。
(3)水壶装满水时水的体积
由 可得，水的质量
在1标准大气压下水的沸点为100℃，则水需要吸收的热量
水需要吸收3.36×105J的热量。
(4)由 可得，消耗的电能
该电热水壶的热效率
试卷第10页，总10页该电热水壶的热效率为70%。
答：(1)使用三孔插座，防止电热水壶的金属外壳因漏电而发生触电事故。
(2)该电热水壶正常工作时电流为4.55A。
(3)把电热水壶中的水烧开，水需要吸收3.36×105J的热量。
(4)该电热水壶的热效率为70%。
