16
第 章 电压 电阻
第4 节 变阻器

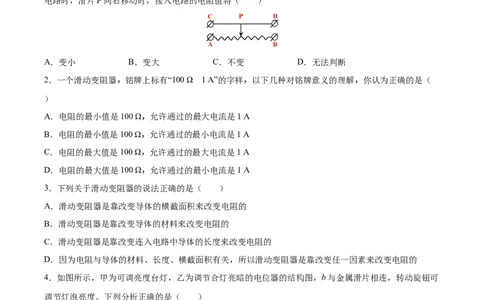

1．使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入
电路时，滑片P向右移动时，接入电路的电阻值将（ ）
A．变小 B．变大 C．不变 D．无法判断
2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（
）
A．电阻的最小值是100 Ω，允许通过的最大电流是1 A
B．电阻的最小值是100 Ω，允许通过的最小电流是1 A
C．电阻的最大值是100 Ω，允许通过的最大电流是1 A
D．电阻的最大值是100 Ω，允许通过的最小电流是1 A
3．下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可
调节灯泡亮度。下列分析正确的是（ ）
A．若只将 接入电路，顺时针转动旋钮灯泡亮度变暗
试卷第1页，总3页B．若只将 接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
5．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B．
C． D．
6．某同学在连接电路时将滑动变阻器连接成图所示的状态，则当滑片P向右移动时，连入电路的电阻将
（ ）
A．变大 B．变小 C．不变 D．都有可能
7．图中，电阻箱的示数为
A．2020Ω B．20Ω C．2012Ω D．2200Ω
8．如图电路，灯L、L 的额定电压分别为2V、10V，S 闭合、S 断开，滑动变阻器滑片置于中点位置时，
1 2 1 2
两灯均正常发光．S 闭合后，移动变阻器滑片使L 仍正常发光时，下列关于滑片位置和电流表示数的说法
2 2
正确的是
试卷第2页，总3页A．滑片在中点右侧，电流表示数变小
B．滑片在中点左侧，电流表示数变大
C．滑片在中点右侧，电流表示数不变
D．滑片在中点左侧，电流表示数不变
9．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是
A．电压表示数变大 B．总电流变小
C．总电阻不变 D．R 的电阻变大
2
10．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确
A．a和b B．a和c C．c和d D．b和d
11．如图甲所示的电路中，在 、 两点间接入滑动变阻器，要求闭合开关 后，在滑片 向左滑动的
过程中，灯泡的亮度逐渐变亮．在图中所示的四种接法中，可能实现上述要求的是
A． B．
C． D．
试卷第3页，总3页12．将图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变大，
则滑动变阻器连入电路的接线柱应是
A．A和D B．A和C C．B和D D．B和C
试卷第4页，总3页
