15
第 章 电流和电路
第3 节 串联和并联

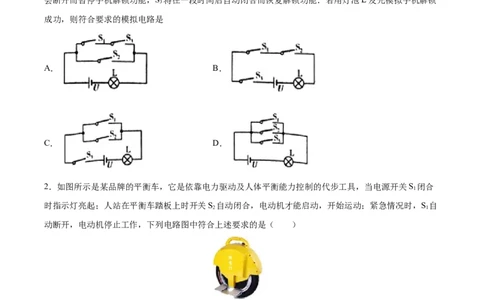

1．常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任一方式解锁失败后，锁定开关S 均
1 2 3
会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁
3
成功，则符合要求的模拟电路是
A． B．
C． D．
2．如图所示是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S 闭合
1
时指示灯亮起；人站在平衡车踏板上时开关S 自动闭合，电动机才能启动，开始运动；紧急情况时，S 自
2 1
动断开，电动机停止工作，下列电路图中符合上述要求的是（ ）
A． B．
试卷第1页，总6页C． D．
3．下列四个电路中，闭合开关后三个灯泡属于并联的电路是（ ）
A． B．
C． D．
4．在下图所示的各电路图中，能反映出L、L 并联，开关S断开后L 仍能发光的是
1 2 1
A． B．
C． D．
5．下列电路图中，开关S闭合后，两个电阻并联的是（ ）
A． B．
试卷第2页，总6页C． D．
6．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆
可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统
看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（ ）
A． B． C． D．
7．某自动售货机，它可通过手机扫码使开关 闭合，也可通过投币使开关 闭合，启动电动机完成自动
售货；在光线较暗时光控开关 自动闭合，接通灯泡照明。如图是某小组同学根据售货机的功能自行设计
的电路，符合上述情况的是（ ）
A． B．
C． D．
8．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（
）
A．并联 B．可以串联也可以并联 C．串联 D．无法判定
试卷第3页，总6页9．公交车的设计要充分考虑人的安全。电动公共汽车的动力来源于电动机，新型公交车前、后两门（电
路开关）中任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是（ ）
A． B．
C． D．

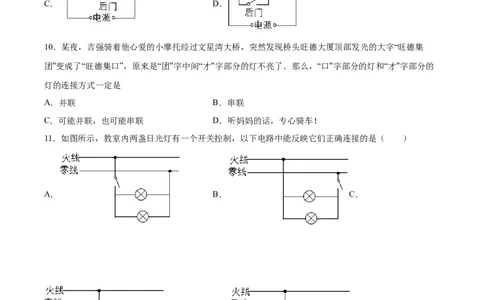

10．某夜，吉强骑着他心爱的小摩托经过文星湾大桥，突然发现桥头旺德大厦顶部发光的大字“旺德集
团"变成了“旺德集口”，原来是“团"字中间“才"字部分的灯不亮了．那么，“口"字部分的灯和“才"字部分的
灯的连接方式一定是
A．并联 B．串联
C．可能并联，也可能串联 D．听妈妈的话，专心骑车！
11．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）
A． B． C．
D．
12．当微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工作；而只有当S 与S 都闭合时，微波
1 2 1 2
炉才能正常工作。图中符合要求的电路是：
试卷第4页，总6页A． B．
C． D．
13．下列用电器采用串联方式连接的是
A．马路上的路灯
B．冰箱中的压缩机和冷藏室的灯
C．教室里的几盏日光灯
D．同一串节日小彩灯
14．在如图所示的电路中，开关闭合后，两个灯泡并联的电路是
A． B．
C． D．
15．如图所示的四个电路中，闭合开关S，三盏灯为并联关系的是( )
A． B．
试卷第5页，总6页C． D．
16．电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是
A．若两盏灯同时发光，则两灯一定是串联
B．若两盏灯同时发光，则两灯一定是并联
C．若只有一盏灯亮，则两灯一定是串联
D．若只有一盏灯亮，则两灯一定是并联
17．要使手电筒正常工作，两节干电池的正确安装是
A．图甲 B．图乙 C．图丙 D．都不正确
18．如图是一种用来装饰节日的小彩灯，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是
A．串联 B．并联 C．串联、并联都有 D．不能判断
19．由开关、电源和两个小灯泡组成的电路，当开关断开时，L 不发光，L 发光；当开关闭合时，L 和L
1 2 1 2
都发光.关于电灯与开关的连接情况，下列说法中正确的是
A．L 和L 并联，再与开关串联
1 2
B．L 和开关串联，再与L 并联
2 1
C．L 和开关并联，再与L 串联
1 2
D．L 和开关串联，再与L 并联
1 2
20．图甲是小明连接的实验电路，与这个实验电路对应的电路图是图乙中的
试卷第6页，总6页A．对应A B．对应AB C．对应C D．对应D
