第 章 电流和电路
第5节 串、并联电路中电流的规律

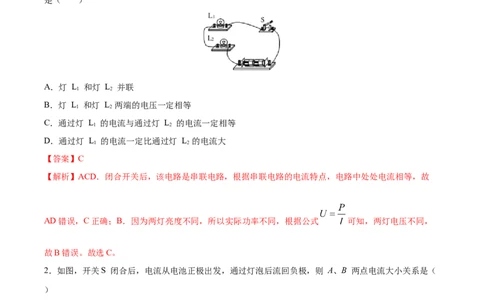

1．如图所示的电路中，将开关 S 闭合，灯 L 和灯 L 均发光，并且 L 比 L 更亮。下列说法中正确的
1 2 1 2
是（ ）
A．灯 L 和灯 L 并联
1 2
B．灯 L 和灯 L 两端的电压一定相等
1 2
C．通过灯 L 的电流与通过灯 L 的电流一定相等
1 2
D．通过灯 L 的电流一定比通过灯 L 的电流大
1 2
【答案】C
【解析】ACD．闭合开关后，该电路是串联电路，根据串联电路的电流特点，电路中处处电流相等，故
AD错误，C正确；B．因为两灯亮度不同，所以实际功率不同，根据公式 可知，两灯电压不同，
故B错误。故选C。
2．如图，开关S 闭合后，电流从电池正极出发，通过灯泡后流回负极，则 A、B 两点电流大小关系是（
）
A．I ＞I B．I ＜I C．I ＝I D．无法确定
A B A B A B
【答案】C
【解析】开关S闭合后，电流从电池正极出发，通过灯泡后流回负极，流过灯泡L前后的电流大小相同，
试卷第1页，总8页即流过A点的电流大小等于B点的电流大小，故I ＝I 。故选C。
A B
3．对于图电路的判断正确的是（ ）
A．两只小灯泡是串联的
B．两个小灯泡是并联的
C．开关只能控制其中的一只小灯泡
D．两灯工作时的电流一定相等
【答案】B
【解析】ABD．读图可知，两只灯泡并联，根据并联电路电压、电流的规律知，两灯泡工作时的电流不一
定相等，如果两灯泡电阻相同，则电流相等，故AD错误，B正确；C．开关在干路中，控制整个电路故，
故C错误。故选B。

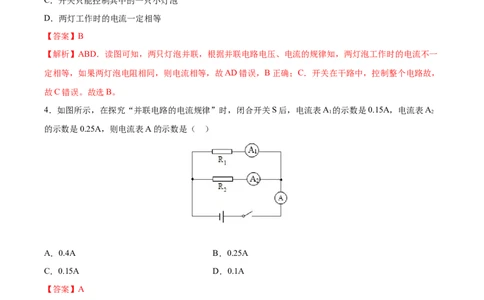

4．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A 的示数是0.15A，电流表A
1 2
的示数是0.25A，则电流表A的示数是（ ）
A．0.4A B．0.25A
C．0.15A D．0.1A
【答案】A
【解析】图中RR 并联，A 测通过R 的电流，A 测通过R 的电流，A测干路里的电流，因为在并联电路
1 2 1 1 2 2
中干路里的电流等于各支路电流之和，所以电流表A的示数是0.15A+ 0.25A=0.4A，故选A。
5．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大 B．暗的电流大 C．两者电流相等 D．无法比较
【答案】C
【解析】由题知，两个灯串联在电路中，因为串联电路的电流处处相等，所以通过二者的电流相等．故选
C．
试卷第2页，总8页6．如图所示串联电路中，闭合开关， 、 、 三处的电流大小情况是（ ）
A．三处电流不相等
B．三处电流一样大
C． 处电流最大
D． 处电流最小
【答案】B
【解析】由图像可知该电路为串联电路，串联电路各处电流相等，因此三处电流一样大，故B符合题意．

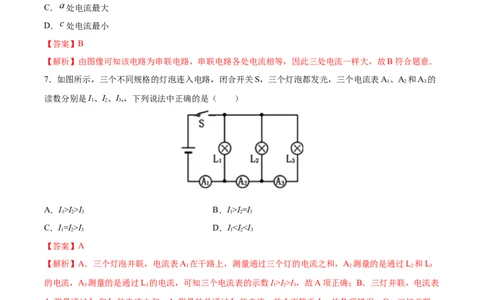

7．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A、A 和A 的
1 2 3
读数分别是I、I、I,，下列说法中正确的是（ ）
1 2 3
A．I>I>I B．I>I=I
1 2 3 1 2 3
C．I=I>I D．II>I，故A项正确；B．三灯并联，电流表
3 3 1 2 3
A 测量通过L 和L 的电流之和，A 测量的是通过L 的电流，故I 不等于I，故B项错误；C．三灯并联，
2 2 3 3 3 2 3
电流表A 测量通过三个灯的电流之和，A 测量的是通过L 和L 的电流之和，故I 不等于I，故C项错误；
1 2 2 3 1 2
D．三灯并联，电流表A 测量通过三个灯的电流之和， A 测量的是通过L 和L 的电流，A 测量的是通过
1 2 2 3 3
L 的电流，因此电流表A 的示数是最大的，故D项错误。
3 1
8．两只小灯泡串联在同一电源上，发现甲灯比乙亮，则下列说法正确的是
A．甲灯中电流较大
B．乙灯中电流较大
试卷第3页，总8页C．通过两灯的电流一样大
D．条件不足，无法判断
【答案】C
【解析】灯泡为串联，甲灯比乙灯亮，是因为甲灯的实际功率比乙灯大，串联电路电流相等，故ABD，错
误，C正确。
9．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流， 分别为
I =0.6A、I =0.3A、I =0.3A，在表格中记录数据后，下一步首先应该做的是（ ）
A B C
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
【答案】B
【解析】在探究并联电路中的电流关系时，需要用不同规格灯泡多测测量，使实验结论更具普遍性，因此
接下来应该换不同规格小灯泡，再测几组数据，故选B．
10．两只小灯泡串联在一个电路中，一只较亮，另一只较暗，则( )
A．较亮的灯通过的电流大
B．较暗的灯通过的电流大
C．通过两灯的电流相同
D．无法确定
【答案】C
【解析】由于两灯串联在电路中，则由串联电路电流特点可知，通过两灯的电流大小相同，故C符合题意．
11．如图所示，在做“连接串联电路”的实验中，许多同学发现闭合开关后灯泡发光情况不一样，如果L
1
比L 亮，则:（ ）
2
试卷第4页，总8页A．通过两灯的电流一样大
B．通过L 的电流大
1
C．通过L 的电流大
2
D．无法判断两灯的电流大小
【答案】A
【解析】如图为L 与L 串联，则当灯泡都亮时，说明灯泡无故障，则根据串联电流处处相等可知通过两
1 2
灯电流一样大，故选A。
12．用电流表测量通过灯泡L 的电流，如图所示的四个电路中，接法正确的是
2
A． B．
C． D．
【答案】B
【解析】电流表在使用过程中应与待测用电器串联A．如图电流表与灯L 并联，不能测得通过灯泡L 的
2 2
电流，故A错误；B．如图电流表与灯L 串联，能测得通过灯泡L 的电流，故B正确；C．如图电流表与
2 2
灯L 串联，测得的是灯L 的电流，故C错误；D． 如图电流表位于并联电路干路，测干路电流，故D错
1 1
误。
13．将灯 、 串联在某电路中，发现灯 比灯 亮很多，下列说法正确的是
A．通过 的电流比 大
B．通过 的电流比 小
C．通过两灯的电流一样大
D．无法比较通过两灯的电流大小
【答案】C
试卷第5页，总8页【解析】串联电路各处电流相同，所以通过两灯的电流一样大，灯泡亮度强弱与实际功率有关。
14．如图所示的电路中，开关S闭合，电流表A，A 的示数分别为I，I，I 与I 比较有
1 2 1 2 1 2
A．I＞I B．I=I C．I＜I D．无法比较
1 2 1 2 1 2
【答案】A
【解析】由电路图看出,两灯泡并联;电流表A 测量干路电流,电流表A 测量灯泡L 中的电流，根据并联电
1 2 1
路中电流的规律可知：干路电路等于各支路电流的和,则I>I ，故选A.
1 2
15．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏均如图乙所示，
的示数是___A，通泡 电流是___A．若 突然断路，则电流表 的示数会_________。（选填“变
大、变小或不变”）
【答案】0.3 1.2 变大
【解析】由图可知，灯泡L、L 并联，电流表A 测支路灯泡L 的电流，电流表A 测干路灯泡L、L 的电
1 2 1 2 2 1 2
流，故电流表A 选0~0.6A，读数为0.3A，电流表A 选0~3A，读数为1.5A；通过灯泡L 的电流为：
1 2 1
若灯泡L 断路，则只有L 接入电路，电流表A 和电流表A 示数相同测
1 2 1 2
电路电流，相比于之前示数变大。
16．如图，闭合开关S，电流表A 测量的是通过_____中的电流，若A、A 的示数分别为1. 5 A和0.7A，
1 1 2
则L 中的电流是_____A．
1
试卷第6页，总8页【答案】干路 0.8
【解析】由电路图可知，灯泡 和 并联，电流表 处于干路，测灯泡 和 的总电流为1.5A；电流
表 处于支路，测灯泡 的电流为0.7A，所以灯泡 的电流为：1.5A-0.7A=0.8A.
17．小亮在“探究并联电路中干路电流与各支路电流的关系”实验中，遇到了下面两个问题，请你帮
他解决。
（1）按照如图所示的电路图，小亮连接了实验电路（实验中把电流表依次连接在A、B 和 C 三处）。在
某次实验中，当闭合开关后，他发现电流表的指针反向偏转了，出现这种现象的原因是________。
（2）改正错误后，小亮正确测量出A、B 和C 三处电流值，并把这三个数据记录在表格中。接下来他应
该进行的实验操作应该是________。
【答案】电流表的正负接线柱接反了 换用不同规格的小灯泡重复实验
【解析】(1)这是由于电流不是从电流表的正接线柱流入电流表，即电流表的正、负接线柱接反了。
(2)为了避免实验的偶然性，需要更换不同规格的灯泡。
18．某小组的同学要“探究并联电路干路和支路电流间关系”的实验中，
(1)连接了图中的三种电路，其中属于用电流表测L 支路电流的电路是（______）
2
(2)若要测量图甲A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合
开关，发现指针又偏向图乙位置，其原因是_______________
试卷第7页，总8页(3)纠正(2)中错误后,测出A、B、C三处的电流值如下表，由此得出结论：并联电路中，干路电流等于各支
路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是_______。（写出一条）
位置 A B C
电流
0.18 0.18 0.36
（A）
【答案】B 电流表正、负接线柱接反了 选两个规格相同的小灯泡太特殊且只测量了一次就得出结
论不具有普遍性
【解析】(1)测L 支路电流时，电流表要和L 在一条支路上，满足题意的是B。
2 2
(2)根据乙图可知，当开关闭合后指针反向偏转，所以电流表正负接线柱接反了。
(3)在探究并联电路中的电流规律时，为了寻找普遍规律，我们要换用不同规格的小灯泡多次实验，表格中
两个位置电流相同说明所使用灯泡规格相同，而且只有一种数据，这些都会使得到的结论不具有普遍性。
