16
第 章 电压 电阻
第2 节 串、并联电路中电压的规律
1．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为
4.5V，L、L 为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两
1 2
点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（ ）
A．灯泡L 的灯丝断了 B．开关接触不良
1
C．灯泡L 的灯丝断了 D．灯泡L 被短路
2 2
2．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（ ）
A．L 两端电压为2.5V
1
B．L 两端电压为3.5V
1
C．L 两端电压为3.5V
2
D．L 两端电压为6V
2
3．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 和L 两端的电压
1 2
分别为（ ）
试卷第1页，总3页A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
4．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（ ）
A．一定是并联 B．一定是串联
C．两灯泡规格一定相同 D．无法确定

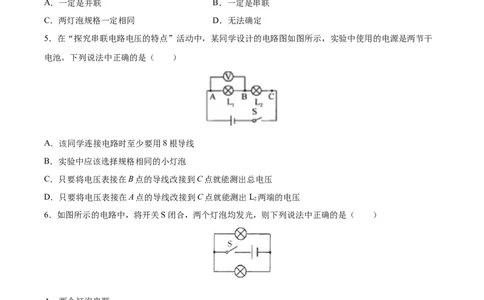

5．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干
电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L 两端的电压
2
6．如图所示的电路中，将开关S闭合，两个灯泡均发光，则下列说法中正确的是（ ）
A．两个灯泡串联
B．两个灯泡两端的电压一定相等
C．两个灯泡的电流一定相等
D．两个灯泡的电功率一定相等
7．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，
闭合开关后，用电压表分别测量U 、U 、U 三处电压，关于在实验过程中出现的情况，下列说法正确
AB BC AC
的是（ ）
试卷第2页，总3页A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现U =U ，且不为0，可能是A、B之间发生了断路
AB AC
D．测出U 间电压后，保持B不动，将电压表连线由A改接到C，即可测出U
AB BC

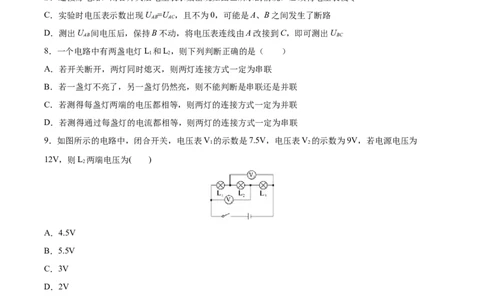

8．一个电路中有两盏电灯L 和L，则下列判断正确的是（ ）
1 2
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
9．如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的示数为9V，若电源电压为
1 2
12V，则L 两端电压为( )
2
A．4.5V
B．5.5V
C．3V
D．2V
10．在如图所示的电路中，电压表 的示数为 ，电压表 的示数为 ．若电源电压为 ，则
两端电压为（ ）
试卷第3页，总3页A．
B．
C．
D．
11．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（ ）
A．L 两端电压为4V
2
B．L 两端电压为4V
1
C．L 和电源两端电压之和为4V
1
D．L 两端电压为2V
2
12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L、L 两端的电压为
1 2
（ ）
A．0.5V 5.5V B．5.5V 0.5V
C．4.5V 1.5V D．1.5V 4.5V
13．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列
说法正确的是（ ）
试卷第4页，总3页A．甲电路中，U=U=U
1 2
B．甲电路中，U＞U=U
1 2
C．乙电路中，I=I+I
l 2
D．乙电路中，I＞I=I
1 2
14．如图的电路，闭合开关，电路正常工作，图中电流表A、A、A、A 对应的示数为I、I、 I、 I，
1 2 3 4 1 2 3 4
电压表V、V、V、V 对应的示数为U、U、 U、U.下列说法正确的是( )
I 2 3 4 1 2 3 4
A．IU.
1 2 3 4 1 2 3 4
B．I=I， I=I， U=U，U=U.
1 2 3 4 1 2 3 4
C．I=I， I
