16
第 章 电压 电阻
第2 节 串、并联电路中电压的规律

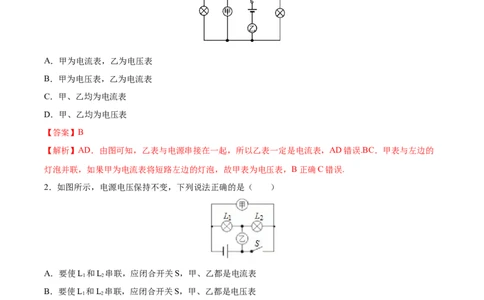

1．如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
【答案】B
【解析】AD．由图可知，乙表与电源串接在一起，所以乙表一定是电流表，AD错误.BC．甲表与左边的
灯泡并联，如果甲为电流表将短路左边的灯泡，故甲表为电压表，B正确C错误.
2．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L 和L 串联，应闭合开关S，甲、乙都是电流表
1 2
B．要使L 和L 串联，应闭合开关S，甲、乙都是电压表
1 2
C．要使L 和L 并联，应断开开关S，甲是电压表，乙是电流表
1 2
D．要使L 和L 并联，应断开开关S，甲是电流表，乙是电压表
1 2
【答案】B
【解析】AB．要使L 和L 串联，应闭合开关S，甲、乙两电表位置不能通路，即甲、乙都是电压表，故
1 2
A错误B正确；CD．要使L 和L 并联，应断开开关S，甲、乙两电表位置要是通路，即甲、乙都是电流
1 2
表，故CD错误。故选B。
3．在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电
试卷第1页，总3页源电压，则电路故障可能是（ ）
A．L 断路 B．L 断路 C．L 短路 D．L 短路。
1 2 1 2
【答案】A
【解析】LL 串联，电流表无示数两个电压表的示数相等且等于电源电压说明是断路不是短路，V 有示数
1 2 1
说明L 完好，应为L 断路。故选A。
2 1

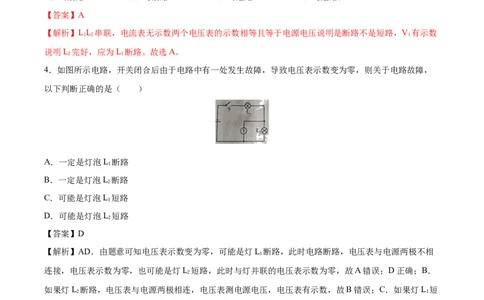

4．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，
以下判断正确的是（ ）
A．一定是灯泡L 断路
1
B．一定是灯泡L 断路
2
C．可能是灯泡L 短路
1
D．可能是灯泡L 短路
2
【答案】D
【解析】AD．由题意可知电压表示数变为零，可能是灯L 断路，此时电路断路，电压表与电源两极不相
1
连接，电压表示数为零，也可能是灯L 短路，此时与灯并联的电压表示数为零，故A错误；D正确；B．
2
如果灯L 断路，电压表与电源两极相连，电压表测电源电压，电压表有示数，故B错误；C．如果灯L 短
2 1
路，电路为L 的简单电路，电压表测电源电压，电压表有示数，故C错误。故选D。
2
5．利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
试卷第2页，总3页B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
【答案】C
【解析】A．开关接在电路不同元器件之间，可探究开关位置的改变对用电器控制作用的影响，故A正确，
不符合题意；B．串联电路，电流表接在不同位置，可以探究电路中各处电流的关系，故B正确，不符合
题意；C．电压表应与用电器并联使用，故C错误，符合题意；D．为了是实验结论根据普遍性和科学性，
需要改变用电器或电源电压进行多次实验，故D正确，不符合题意。故选C。

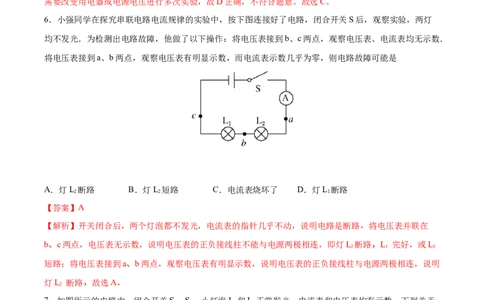

6．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯
均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．
将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L 断路 B．灯L 短路 C．电流表烧坏了 D．灯L 断路
2 2 1
【答案】A
【解析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在
b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L 断路，L 完好，或L
2 1 1
短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明
灯L 断路，故选A．
2
7．如图所示的电路中，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示数，下列关于
1 2 1 2
该电路的说法错误的是
试卷第3页，总3页A．L 与L 并联
1 2
B．电流表测L 的电流
1
C．L 与L 两端的电压相等，等于电压表的示数
1 2
D．当开关S 断开时，通过电流表的电流变小
2
【答案】D
【解析】ABC、由图可知，闭合开关S、S，两灯并联，电流表在灯L 支路，测量通过L 的电流，电压表
1 2 1 1
在灯L 两端，由于并联支路的电压相等，所以也可以测量灯L 两端的电压，故ABC正确，不符合题意；
2 1
D、当开关S 断开时，电流表测量通过L 的电流，L 两端的电压不变，电流表的示数不变，故D错误，符
2 1 1
合题意．

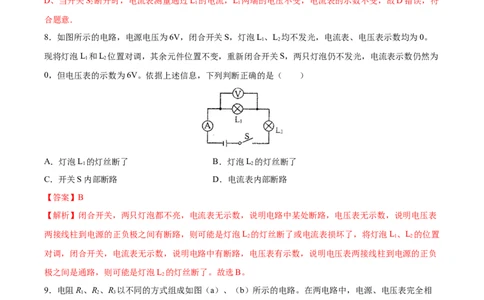

8．如图所示的电路，电源电压为6V，闭合开关S，灯泡L、L 均不发光，电流表、电压表示数均为0。
1 2
现将灯泡L 和L 位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为
1 2
0，但电压表的示数为6V。依据上述信息，下列判断正确的是（ ）
A．灯泡L 的灯丝断了 B．灯泡L 的灯丝断了
1 2
C．开关S内部断路 D．电流表内部断路
【答案】B
【解析】闭合开关，两只灯泡都不亮，电流表无示数，说明电路中某处断路，电压表无示数，说明电压表
两接线柱到电源的正负极之间有断路，则可能是灯泡L 的灯丝断了或电流表损坏了，将灯泡L、L 的位置
2 1 2
对调，闭合开关，电流表无示数，说明电路中有断路，电压表有示数，说明电压表两接线柱到电源的正负
极之间是通路，则可能是灯泡L 的灯丝断了。故选B。
2
9．电阻R、R、R 以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相
1 2 3
同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S、S，如果两电压表V 和V 中只有一表
1 2 1 2
示数不为零。则下列判断正确的是（ ）
试卷第4页，总3页A．电阻R 一定断路 B．电阻R 可能断路
3 3
C．电阻R 一定断路 D．电阻R 一定断路
2 1
【答案】D
【解析】图(a)中R 与R 串联、图(b)中R 与R 并联，且R、R、R 只有一个存在断路故障，V 测量串联电
1 2 1 3 1 2 3 1
路中R 的电压，V 测量并联电路中R 的电压，同时也测量R 及电源电压。若R 断路，则图(a)串联电路中
2 2 1 3 1
不能形成通路，故V 无示数，图(b)并联电路中R 所在支路不受影响，故V 有示数；若R 断路，图(a)中
1 3 2 2
V 直接测量电源电压，有示数，图(b)并联电路中都正常，故V 有示数；若R 断路，图(a)电路正常，V 有
1 2 3 1
示数，图(b)电路中R 所在支路不受影响，故V 有示数。综上，一定是电阻R 断路。故选D。
1 2 1
10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L 与L 串联，以下做法
1 2
正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
【答案】B
【解析】L 与L 串联，由图可知a表跟灯泡L 并联，所以应为电压表；b表与灯泡L 并联，应为电压表；
1 2 1 2
c表跟灯泡L 串联，所以应为电流表．由上述可知选项A、C、D都不正确．B正确．
2
11．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电
压表示数变小，则（ ）
试卷第5页，总3页A．灯L可能变暗
B．灯L亮度可能不变
C．电阻R可能断路
D．电阻R可能短路
【答案】D
【解析】电源电压保持不变，闭合开关S，电路正常工作，电压表V 测量电源电压，故其示数不可能变小；
1
V 测量定值电阻两端电压，故可能是V 示数变小，则说明电阻R可能短路，此时L亮度增大；若R断路，
2 2
则V 示数将变大为电源电压。故选D。
2
12．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表
【答案】D
【解析】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所
以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，
所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正
确．
13．如图所示的电路中，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示数，下列关于
1 2 1 2
该电路的说法正确的是（ ）
试卷第6页，总3页A．电流表测量干路中的电流
B．电压表不能测量L 两端的电压
1
C．取下L 时，L 也不发光
1 2
D．只断开开关S 时，电压表无示数
2
【答案】D
【解析】A．由图可知，经过灯泡L 的电流，并没有经过电流表，仅经过灯泡L 的电流，经过电流表，所
2 1
以电流表测量灯泡L 的电流，故A项错误；B．由图可知，电压表接在灯泡L 的两端，电压表测量灯泡L
1 2 2
的两端的电压，又因为L L 并联，所以电压表同时测量灯泡L 的两端的电压，故B项错误；C．L L 并
1 2 1 1 2
联，并联电路工作时相互不受影响，所以取下L 时，L 正常发光，故C项错误；D．只断开开关S 时，L
1 2 2 2
所在支路断路，电流不能经过电压表，所以电压表无示数，故D项正确。故选D。
14．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小
强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电
压不为零，a、c间的电压为零，c、d间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
【答案】B
【解析】根据题意知道，开关闭合后，电灯不亮，电流表无示数，说明电路出现断路现象；当用电压表检
测时，发现a、d间电压不为零，说明电源完好； a、c间的电压为零，说明电流表和灯泡间没有断路，c、
d间的电压不为零，说明开关的触片或接线柱接触不良，故B正确，ACD错误，故选B．
15．在图所示的电路中，电源电压为U，闭合开关S后，灯L不发光，若已知电路中只有一处故障，且故
试卷第7页，总3页障只发生在电阻R或灯L处。
(1) 开关S断开时，电压表V 的示数可能为_____。
1
(2) 开关S闭合后，若电压表V 的示数为U，请写出电压表V 的示数及相对应的故障_____。
1 2
【答案】零或U； 电压表V 的示数为U，灯L短路或电阻断路
2
【解析】(1)由电路图知道，闭合开关，灯泡和电阻串联，电压表V 和V 测量R两端电压，灯泡不发光，
1 2
可能是灯泡断路或短路，或者是电阻断路；所以，当开关S断开时，若灯泡短路，则电压表V 的示数为
1
U；若灯泡断路，则电压表V 的示数为0。
1
(2)开关S闭合后，若电压表V 的示数为U，则电压表V 测的是电源电压，此时电压表V 的两接线柱与电
1 1 1
源是接通的，所以，不可能出现灯泡断路的现象，也不可能出现R短路的现象；
若电阻断路，则电压表V 测量的是电源电压，示数为U；若灯泡短路，则电压表V 测量的是电源电压，
2 2
示数为U。
16．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V 和V 的示数分别如图乙丙所示。
1 2
则V 用的量程是_____V，V 用的量程是_____V，小灯泡L 上的电压_____。
1 2 1
【答案】0～15 0～3 3.5V
【解析】V 的示数应大于V 的示数，观察图中两电压表的示数，可知V 应选择0～15V的量程，读数为
1 2 1
6V。V 应选择0～3V的量程，读数为2.5V。L 两端的电压为两电压表示数之差，既：6V﹣2.5V=3.5V。
2 1
17．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R 两端的电
1
压为________ V；R 两端的电压为________ V。
2
试卷第8页，总3页【答案】5.6 1.4
【解析】由电路图可知，电压表V 示数应大于电压表V 示数，而两电压表指针位置相同，则电压表V 量
1 2 1
程是0 15V，分度值是0.5V，电压表示数U =7V；电压表V 量程是0 3V，分度值是0.1V，电压表示数
V1 2
U =1.∼4V，电阻R 的电压U=U =1.4V，电阻R 的电压U=U −U=7V−∼1.4V=5.6V。
V2 2 2 V2 1 1 V1 2
18．小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很
快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是
________；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画
出正确的接线位置）________
【答案】烧坏电源或电流表
【解析】如图所示的“×”地方发生短路，当试触时，电压表两端没有电压，故没有示数，而电流只通过电
流表从电源正极流回负极，故电流很大，会造成电流表烧坏和电源烧坏，主要没有把电压表并联使用．如
图所示
19．（1）在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到
试卷第9页，总3页的测量器材是_________和___________。
（2）探究“串联电路电压的规律”的电路如图1所示。电源提供的电压不超过3V。闭合开关，电压表的
示数如图2所示。
①此时L 两端的电压为_________V。
1
②在后续的探究实验中：
小明的做法： 把导线 b 从接在 P 端改接在 M 端，测出串联电路两端电压 。
小芳的做法： 把导线 a 从接在电源负极改接在 M 端，测出 L 两端电压。
2
其中，___________的做法是错误的。原因是：_________________________________。
【答案】停表 温度计 1.2 小芳 电压表正负接线柱会接反
【解析】(1)探究固体熔化时的温度变化规律的实验和水沸腾时的温度变化的特点实验中都需要计时和测量
温度，因此都需要停表和温度计；
(2)①根据图示可知电压表测L 两端电压，由图示电压表可知电压为1.2V；
1
②小芳做法错误，直接将导线a从接在电源负极改接在M端，则电压表的正负接线柱接反了，会损坏电压
表。
