第 章 电流和电路
第5 节 串、并联电路中电流的规律

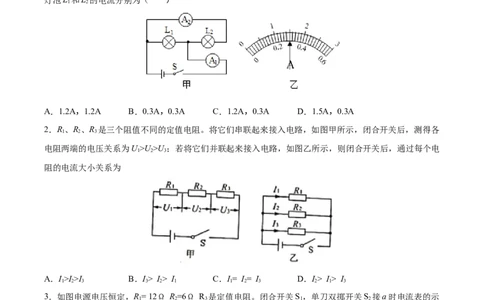

1．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过
灯泡L 和L 的电流分别为（ ）
1 2
A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
2．R、R、R 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各
1 2 3
电阻两端的电压关系为U>U>U；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电
1 2 3
阻的电流大小关系为
A．I>I>I B．I> I> I C．I= I= I D．I> I> I
1 2 3 3 2 1 1 2 3 2 1 3
3．如图电源电压恒定，R= 12Ω R =6Ω R 是定值电阻。闭合开关S，单刀双掷开关S 接a时电流表的示
1 2 3 1 2
数为0.6 A，接b时电流表的示数可能为
试卷第1页，总6页A．0.3 A B．0.6 A C．0.9 AD．1.2 A
4．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，
造成两个电流表示数不同的原因可能是（ ）
A．电流表所选量程不同
B．灯泡L 和L 的电阻不同
1 2
C．导线有电阻
D．电流表甲和乙在电路中的位置不同

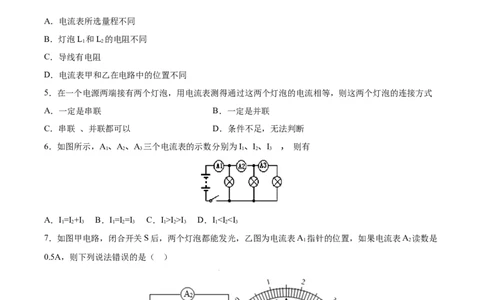

5．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式
A．一定是串联 B．一定是并联
C．串联 、并联都可以 D．条件不足，无法判断
6．如图所示，A、A、A 三个电流表的示数分别为I、I、I ， 则有
1 2 3 1 2 3
A．I=I +I B．I=I =I C．I>I >I D．I<I <I
1 2 3 1 2 3 1 2 3 1 2 3
7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A 指针的位置，如果电流表A 读数是
1 2
0.5A，则下列说法错误的是（ ）
A．灯泡L 和L 并联
1 2
B．电流表A 一定连接“3A”接线柱
1
C．电流表A 的读数是1.5A
1
试卷第2页，总6页D．通过灯L 的电流为1.2A
1

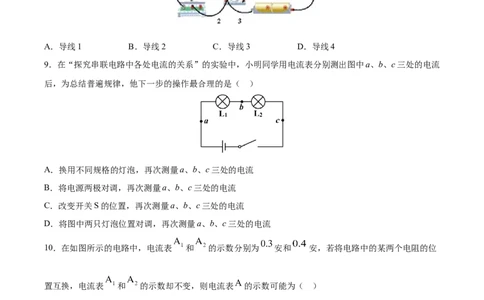

8．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，
接错的导线是
A．导线1 B．导线2 C．导线3 D．导线4
9．在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a、b、c三处的电流
后，为总结普遍规律，他下一步的操作最合理的是（ ）
A．换用不同规格的灯泡，再次测量a、b、c三处的电流
B．将电源两极对调，再次测量a、b、c三处的电流
C．改变开关S的位置，再次测量a、b、c三处的电流
D．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
10．在如图所示的电路中，电流表 和 的示数分别为 安和 安，若将电路中的某两个电阻的位
置互换，电流表 和 的示数却不变，则电流表 的示数可能为（ ）
A． 安 B． 安 C． 安 D． 安
11．在下图所示的电路中，开关闭合时A 的示数为1.2A，A 的示数为0.5A．下列判断正确的是
1 2
试卷第3页，总6页A．通过L 的电流为1.2A
1
B．通过L 的电流为0.7A
1
C．通过L 的电流为0.7A
2
D．通过L 的电流为1.2A
2

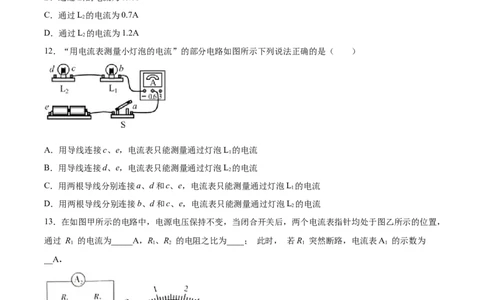

12．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L 的电流
1
B．用导线连接d、e，电流表只能测量通过灯泡L 的电流
2
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L 的电流
1
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L 的电流
2
13．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，
通过 R 的电流为_____A，R、R 的电阻之比为____； 此时， 若R 突然断路，电流表A 的示数为
1 1 2 1 1
__A．
14．在图所示的电路中，电源电压保持不变。闭合开关S、S，两个灯泡 L、L 都正常发光；若开关S
1 2 1 2 2
断开，则灯泡L_____，灯泡L_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选
1 2
填“变大”或“变小”）
试卷第4页，总6页15．探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L、L 并联，开关S控制所
1 2
有用电器，电流表A 测流过干路的电流，A 测流过灯L 的电流，A 测流过灯L 的电流。
1 2 1 3 2
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A 的指针在如乙所示的位置处，
1
可能的原因是_____________；
（2）更正上述问题后，闭合开关S，观察到电灯L 亮、L 不亮：随即断开开关，仔细检查，发现电路有
1 2
不当之处。请在图甲中只改动一根导线(提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，
导线不许交叉)；
干路电流/A 灯L 的电流/A 灯L 的电流/A
1 2
0.6 0.3
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L 的电流大小如图丙，于是得出结
1
论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规格
________（选填“相同”或“不同”）的灯泡进行实验，以便________。
A．寻找普遍规律 B．求平均值，减小实验误差
16．小李和小乐按照课本要求探究并联电路中电流的规律，他们设计的电路图如图甲所示。
试卷第5页，总6页(1)在使用电流表测电流的实验中，小李试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据
你的分析，你认为原因可能是________；
(2 )在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L______(选填“发光”或“不发
2
光”)；该电路存在的问题是：_________；
(3)请在图丙上只改动一根导线，使之符合L、L 并联，电流表A 测干路电流，A 测灯L 的电流，开关控
1 2 1 2 2
制所有用电器______；(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不能交叉)
(4)他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表
实验 A处的电流I /A B处的电流I /A C处的电流I /A
A B C
1 0.1 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
通过对上面数据的分析，可以得出的结论是________。实验中可以采用_____的方法改变A、B、C处的电
流大小从而进行多次实验。
