第十九章 生活用电
第3 节 安全用电
一、单选题

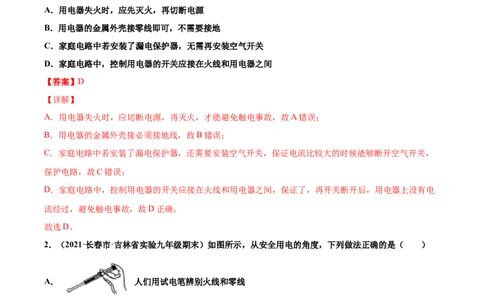

1．（2021·北京西城区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．用电器失火时，应先灭火，再切断电源
B．用电器的金属外壳接零线即可，不需要接地
C．家庭电路中若安装了漏电保护器，无需再安装空气开关
D．家庭电路中，控制用电器的开关应接在火线和用电器之间
【答案】D
【详解】
A．用电器失火时，应切断电源，再灭火，才能避免触电事故，故A错误；
B．用电器的金属外壳接必须接地线，故B错误；
C．家庭电路中若安装了漏电保护器，还需要安装空气开关，保证电流比较大的时候能够断开空气开关，
保护电路，故C错误；
D．家庭电路中，控制用电器的开关应接在火线和用电器之间，保证了，再开关断开后，用电器上没有电
流经过，避免触电事故，故D正确。
故选D。
2．（2021·长春市·吉林省实验九年级期末）如图所示，从安全用电的角度，下列做法正确的是（ ）
A． 人们用试电笔辨别火线和零线
B． 人站在地上，手触摸火线
试卷第1页，总9页C． 多个大功率用电器使用一个插线板
D． 用湿手触摸电灯开关
【答案】A
【详解】
A．用试电笔辨别火线和零线时，手应该接触笔尾金属体，指示灯亮说明接触的是火线，指示灯不亮说明
接触的是零线，故A正确；
B．人站在地上，手触摸火线，电流会通过人体流向大体，形成一个回路，人就会触电，故B错误；
C．多个大功率用电器使用一个插线板，会使干路总电流过大，容易使保险丝熔断或空气开关断开，故C
错误；
D．用湿手碰开关可能会造成短路或触电事故，故D错误。
故选A。

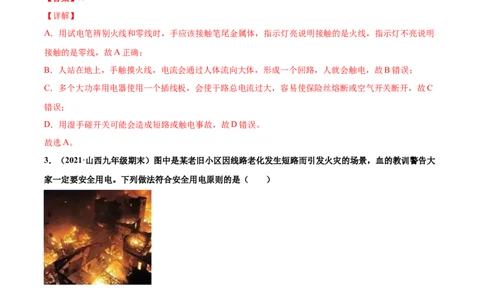

3．（2021·山西九年级期末）图中是某老旧小区因线路老化发生短路而引发火灾的场景，血的教训警告大
家一定要安全用电。下列做法符合安全用电原则的是（ ）
A．绝缘皮破损的电源线也可以使用
B．电线着火时迅速泼水浇灭火焰
C．电源线可以私搭乱接
D．发生电火灾时立即切断电源
【答案】D
【详解】
试卷第2页，总9页A、电源线的绝皮破损时，电路容易发生短路，也容易发生触电事故，应及时更换，故A不符合题意；
B、生活中的水是导体，故电线着火时迅速泼水浇灭火焰，易造成触电，故B不符合题意；
C、电源线私搭乱接，不遵守用电安全规则，容易引发事故，故C不符合题意；
D、家用电器发生火灾时，应立即切断电源，再灭火，故D符合题意。
故选:D。

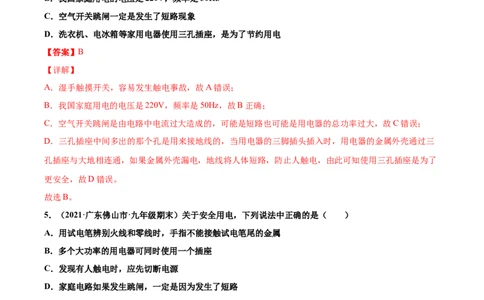

4．（2021·北京丰台区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．用湿手触摸开关符合安全用电原则
B．我国家庭用电的电压是220V，频率是50Hz
C．空气开关跳闸一定是发生了短路现象
D．洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电
【答案】B
【详解】
A．湿手触摸开关，容易发生触电事故，故A错误；
B．我国家庭用电的电压是220V，频率是50Hz，故B正确；
C．空气开关跳闸是由电路中电流过大造成的，可能是短路也可能是用电器的总功率过大，故C错误；
D．三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三
孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电，由此可知使用三孔插座是为了
更安全，故D错误。
故选B。
5．（2021·广东佛山市·九年级期末）关于安全用电，下列说法中正确的是（ ）
A．用试电笔辨别火线和零线时，手指不能接触试电笔尾的金属
B．多个大功率的用电器可同时使用一个插座
C．发现有人触电时，应先切断电源
D．家庭电路如果发生跳闸，一定是因为发生了短路
【答案】C
【详解】
A．使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触
试电笔前端的金属体，否则会造成触电事故，故A错误；
B．多个大功率用电器同时使用一个插座，会导致电流过大，容易引发火灾，会危及人身安全，故B错误；
C．发现有人触电或发生电线起火时，要先立即切断电源再施救，故C正确；
D．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故D错误。
试卷第3页，总9页故选C。
6．（2021·北京昌平区·九年级期末）关于家庭电路和安全用电，下列说法正确的是（ ）
A．在未断开电源的情况下更换灯泡
B．电冰箱使用三孔插头是为了节约用电
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关
【答案】C
【详解】
A．在未断开电源的情况下更换灯泡，容易触电，故A错误；
B．当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三线插头和三孔插座，使
电流通过地线导入大地，防止触电的发生，故B错误；
C．在触电事故现场，不能用手触碰触电者，要立即切断电源，故C正确；
D．若用潮湿的手拨动电器设备的开关，会容易触电，故D错误。
故选C。

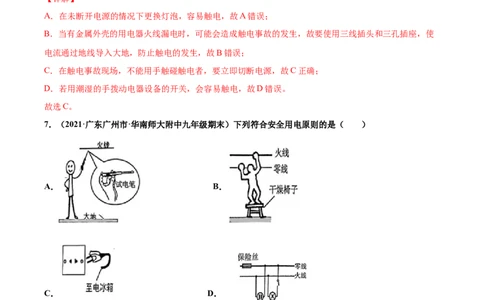

7．（2021·广东广州市·华南师大附中九年级期末）下列符合安全用电原则的是（ ）
A． B．
C． D．
【答案】A
【详解】
A．由图知，人站在地面正确使用测电笔接触火线，氖管发光，不会造成触电事故，故A正确，符合题意；
B．人站在干燥的木凳上，接触火线和零线这是双线触电，故B错误，不符合题意；
C．电冰箱是大功率用电器，用三孔插座和三角插头，是为了防止外壳漏电能够让电顺着大地流走，故C
试卷第4页，总9页错误，不符合题意；
D．由图知，开关应接在了火线上，断开开关后，灯泡不带电，保险丝应接在火线上，当电流过大使保险
丝熔断后，整个电路都不带电，故D错误，不符合题意。
故选A。
二、多选题
8．（2020·北京师大附中九年级期中）每年10月下旬，我校都会举办科技人文节，形式多样的活动拓展了
同学们的视野，丰富了校园生活。物理实验室会准备许多有趣的实验，利用静电发生器进行的“怒发冲
冠”游戏是人气最高的项目，如图所示，是本届初三年级的小陈同学在去年科技节参加体验的情景。实验
中，小陈的头发上扬并分开，十分有趣。关于该实验，下列说法中正确的是（ ）
A．小陈的头发上扬并分开，这与验电器的工作原理相同
B．小陈的身体应当直接接触金属球壳
C．站在地面上的其他同学可以用手触碰小陈
D．小陈的脚与大地之间最好用绝缘材料隔离
【答案】ABD
【详解】
A．小陈的头发上扬并分开，是根据带有同种电荷相互排斥，验电器也是利用这种原理，同种电荷相互排
斥，故A正确；
B．金属球的电荷转移到头发上，小陈的身体必须直接接触金属球壳，故B正确；
C．站在地面上的上的其他同学可以用手触碰小陈，有电流经过同学，会发生触电事故，故C错误；
D．由于小陈的脚与大地之间由于用绝缘材料隔离，故小陈不会触电，故D正确。
故选ABD。
三、填空题
9．（2021·河北秦皇岛市·九年级期末）家庭电路的触电事故都是人体直接或间接跟______线接触造成的，
______（选填“可以”或“不能”）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯
不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，
试卷第5页，总9页试电笔氖管______（选填“会”或“不会”）发光。
【答案】火 不能 会
【详解】
[1]家庭电路的触电事故都是人体直接或间接跟火线接触造成的。
[2]如果用手拉触电的人，那么电流会流过这人身体，这人也会触电，所以不能用手拉触电的人。
[3]从图中可以看到，在开关闭合的情况下，用试电笔测试电路中A点时，电流从火线流出，流过开关、灯
泡后，再流过试电笔，最后回大地，试电笔有电流流过，试电笔氖管会发光。
10．（2020·全国九年级单元测试）如图所示，闭合开关S，不会触电的鸟是______，理由是______。
【答案】B 这只小鸟身体两端的电压为0
【详解】
[1][2]闭合开关，B小鸟的两脚在同一根电线上，由于导线两端的电压为0，所以B小鸟两脚之间没有电压，
没有电流流过，B鸟不会触电；A小鸟的两只脚接在导线上，会有电流经过A，所以A会触电；C小鸟的
两脚分别接触了电灯的两端（并联），有一定的电压，有电流流过小鸟身上，则会触电。
四、实验题
11．（2019·全国九年级单元测试）为检测家庭电路的故障，王师傅先断开所有用电器的开关和进户线的总
开关S，取下火线上的保险丝，在保险丝两端的接头接入一只“220 V 100 W”的普通白炽灯L(检测灯)，
0
如图所示．他先闭合总开关S，再进行如下操作：
(1)当只闭合开关S 时，检测灯L 发光较暗，则该支路________ (有故障／无故障)．
1 0
(2)当只闭合开关S 时，检测灯L 正常发光，则该支路发生________故障．
2 0
试卷第6页，总9页(3)当只闭合开关S 时，检测灯L 不能发光，则该支路发生________故障．
3 0
【答案】无故障 短路 断路
【详解】
当只闭合开关S 时，灯泡L 与检测灯L 串联，此时检测灯泡L 发光较暗，说明该电路通路，因串联分压
1 1 0 0
导致灯泡两端电压小于额定电压，可得结论该支路无故障．当只闭合开关S 时，灯泡L 与检测灯L 串联，
2 2 0
此时检测灯L 正常发光，说明检测灯泡两端电压 额定电压，即灯泡L2两端电压为0V，可得结论该支路发
0
生短路故障．当只闭合开关S 时，灯泡L 与检测灯L 串联，检测灯L 不能发光，说明电路不通，可得结
3 3 0 0
论该支路发生断路故障．
五、计算题
12．（2019·全国九年级单元测试）在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危
险，在如图所示的家庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：
（1）灯泡的功率；
（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果
小明的平均电阻为2000Ω，他是否安全？请计算说明．
【答案】（1）22W；（2）由于通过人体的电流是110mA，大于人的安全电流，所以不安全．
【详解】
（1）根据题意知道，灯两端电压是：U=220V，通过灯泡中的电流是：I=0.2A，
由 知道，灯泡的功率：P=UI=220V×0.2A=22W
（2）当小明不慎碰到了图中绝缘皮破损的A点时，电压直接加在小明身上，此时小明两端电压是：U
人
=220V；由 知道，通过小明身上的电流是： ＞30mA，所以此
时不安全．
六、作图题
13．（2020·山东济宁市·九年级一模）如图所示，完成家庭电路的连接（要求：开关只控制螺口灯泡）。
（____）
试卷第7页，总9页【答案】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切
断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔
接零线；右孔接火线。如图所示：
七、综合题
14．（2019·陕西榆林市·中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．
R 、R 、R 是加热电阻，其中R 的电阻值为60.5Ω．接通电源，只闭合开关S 时电炒锅的功率为600W，
1 2 3 3 1
再闭合S，电炒锅的功率为1000W．求：
2
试卷第8页，总9页（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其
接入家庭电路．
（2）电炒锅消耗的最大电功率和加热电阻R 的阻值；______
2
（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c
水
=4.2×103J/（kg·℃）]
【答案】三脚插头 1800W；121Ω 560s
【详解】
（1）电炒锅是具有金属外壳的大功率用电器， 为了防止因漏电而发生触电事故，它的外壳要接地，因此
应使用三脚插头；
（2）R 的电功率：P= =800W，
3 3
电炒锅的最大电功率：P =1000W+800W=1800W，
最大
R 的功率：P=1000W-600W=400W，
2 2
加热电阻R 的阻值：R= 121Ω；
2 2
（3）水吸收的热量：Q =c m（t-t）=4.2×103J/（kg·℃）×4kg×（80℃-20℃）=1.008×106J，则至少需要
吸 水 0
的时间：t= =560s。
试卷第9页，总9页
