第二十章 电与磁
第1 节 磁现象 磁场
一、单选题

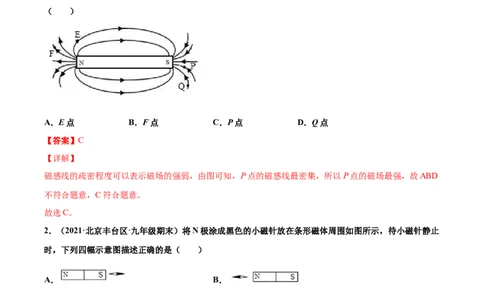

1．（2021·全国九年级专题练习）如图所示，条形磁体周围的磁场，E、F、P，Q四点中，磁场最强的是
（ ）
A．E点 B．F点 C．P点 D．Q点
【答案】C
【详解】
磁感线的疏密程度可以表示磁场的强弱，由图可知，P点的磁感线最密集，所以P点的磁场最强，故ABD
不符合题意，C符合题意。
故选C。
2．（2021·北京丰台区·九年级期末）将N极涂成黑色的小磁针放在条形磁体周围如图所示，待小磁针静止
时，下列四幅示意图描述正确的是（ ）
A． B．
C． D．
【答案】B
【详解】
同名磁极相斥异名磁极相吸，故ACD错误，B正确。
故选B。
3．（2021·北京顺义区·九年级期末）如图所示的磁体两极间磁感线的画法正确的是（ ）
试卷第1页，总7页A． B．
C． D．
【答案】A
【详解】
磁体周围的磁感线应从N极出发，回到S极
A．图中磁体周围的磁感线从磁体的N极出来，回到磁体的S极，故A正确；
B．图中磁体周围的磁感线从磁体的N极和S极都出来，故B错误；
C．图中磁体周围的磁感线从磁体的S极出来，回到磁体的S极，故C错误；
D．图中磁体周围的磁感线从磁体的S极出来，回到磁体的N极，故D错误。
故选A。

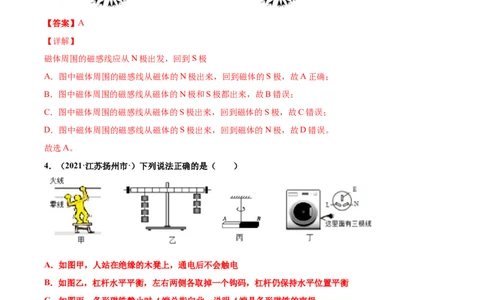

4．（2021·江苏扬州市·）下列说法正确的是（ ）
A．如图甲，人站在绝缘的木凳上，通电后不会触电
B．如图乙，杠杆水平平衡，左右两侧各取掉一个钩码，杠杆仍保持水平位置平衡
C．如图丙，条形磁铁静止时A端总指向北，说明A端是条形磁铁的南极
D．如图丁，洗衣机的电源插头有三根线，其中标“E”的导线和金属外壳相连
【答案】D
【详解】
A．人手分别握住火线和零线，则人体形成电路，身体内有电流，故会使人体触电，故A错误；
B．如果左右两侧各取掉一个钩码，因
3G×3L＞2G×4L
所以杠杆左端下沉，杠杆不能保持水平位置平衡，故B错误；
试卷第2页，总7页C．磁铁都具有指向性，图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错
误；
D．洗衣机的电源插头有三根线，其中标着E的导线和地线和外壳相连，这样做目的是防止因用电器“漏
电”而触电，故D正确。
故选D。

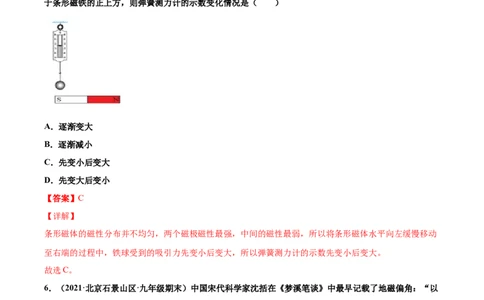

5．（2021·全国九年级期末）如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁
铁，小球与磁体左端相齐。将条形磁体水平向左缓慢移动至右端与小球对齐。在这个过程中，小球始终处
于条形磁铁的正上方，则弹簧测力计的示数变化情况是（ ）
A．逐渐变大
B．逐渐减小
C．先变小后变大
D．先变大后变小
【答案】C
【详解】
条形磁体的磁性分布并不均匀，两个磁极磁性最强，中间的磁性最弱，所以将条形磁体水平向左缓慢移动
至右端的过程中，铁球受到的吸引力先变小后变大，所以弹簧测力计的示数先变小后变大。
故选C。
6．（2021·北京石景山区·九年级期末）中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以
磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意
如图示。关于地磁场， 下列说法正确的是（ ）
A．地磁场的S 极在地理的南极附近
试卷第3页，总7页B．地磁场的南、北极与地理南、北极完全重合
C．地球周围存在着很多条疏密不同的磁感线
D．可以通过小磁针静止时N 极的指向来确定该点的地磁场方向
【答案】D
【详解】
A．地磁场的S 极在地理的北极附近，故A选项错误；
B．地磁场的南、北极与地理南、北极存在一定的偏角，故B选项错误；
C．磁感线并不是真实存在的，是人们为了研究磁场假想出来的，故C选项错误；
D．我们规定小磁针静止时N 极所指方向为该点的磁场方向，所以可以通过小磁针静止时N极的指向来确
定该点的地磁场方向，故D选项正确。
故选D。

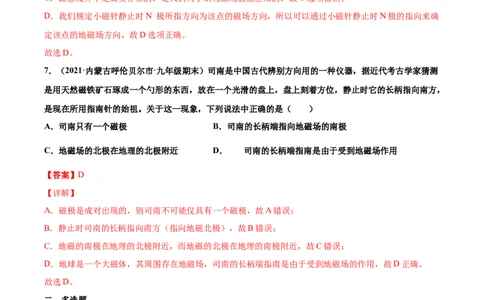

7．（2021·内蒙古呼伦贝尔市·九年级期末）司南是中国古代辨别方向用的一种仪器，据近代考古学家猜测
是用天然磁铁矿石琢成一个勺形的东西，放在一个光滑的盘上，盘上刻着方位，静止时它的长柄指向南方，
是现在所用指南针的始祖。关于这一现象，下列说法中正确的是（ ）
A．司南只有一个磁极 B．司南的长柄端指向地磁场的南极
C．地磁场的北极在地理的北极附近 D． 司南的长柄端指南是由于受到地磁场作用
【答案】D
【详解】
A．磁极是成对出现的，则司南不可能仅具有一个磁极，故A错误；
B．静止时司南的长柄指向南方（指向地磁北极），故B错误；
C．地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，故C错误；
D．地球是一个大磁体，其周围存在地磁场，司南的长柄端指南是由于受到地磁场的作用，故D正确。
故选D。
二、多选题
8．（2021·北京丰台区·九年级期末）关于磁现象，下列说法中正确的是（ ）
A．磁体周围存在磁感线
B．磁场对放入其中的磁体有力的作用
C．磁场方向与小磁针N极指向相反
D．地磁的两极和地理的两极不重合
【答案】BD
【详解】
试卷第4页，总7页A．磁感线实际上并不存在，故A错误；
B．磁体的周围存在磁场，磁场的基本性质是对放入其中的磁体有力的作用，故B正确；
C．物理学中把小磁针静止时N极所指的方向规定为该点磁场方向，故C错误；
D．地磁的两极和地理的两极不重合，存在磁偏角，故D正确。
故选BD。
三、填空题
9．（2021·山东省青岛第二十六中学九年级期末）如图甲所示，条形磁体的两个磁极能够吸引的大头针数
量最多，说明磁极的磁性最______；如图乙所示，将条形磁体悬吊在空中，静止时N极指向地理的北方，
这是因为地球周围存在的地磁场与______的磁场相似，地磁场的N极在地理的_____附近。
【答案】强 条形磁体 南极
【详解】
[1]经比较条形磁体的两个磁极能够吸引的大头针数量最多，说明磁极的磁性最强；
[2][3]地球周围存在着磁场，且地理的南极是地磁的北极，地理的北极是地磁的南极，所以，将条形磁体悬
吊在空中，静止时N极指向地理的北方，由此可知地磁场与条形磁体的磁场相似。
10．（2021·辽宁盘锦市·九年级期末）《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图所示，
“柢”即握柄，是磁体的___________ （选填“N“或“S”）极。静止时指向地磁场的___________ （选
填“南”或“北”）极。这就是最古老的指南针。指南针所指的南北方向通常偏离地理南北极方向，世界
上最早记述这一现象的是中国宋代的___________。
【答案】S 北 沈括
【详解】
[1]磁勺的勺柄指南，根据地理的南极正是地磁的N极，异名磁极相互吸引，因此，勺柄为该磁体S极。
[2]地磁场的北极在地理南极附近，地磁场南极在地理北极附近，静止时磁体的S极，指向地磁场的北极。
[3]沈括最早提出磁偏角。
试卷第5页，总7页四、实验题
11．（2021·山西吕梁市·九年级期末）小梦在实验室做电磁实验时，不小心把两端分别写着“N”和“S”
的条形磁铁摔到了地上，断成两个分别写着“N”和“S”的半截磁铁，他认为：“条形磁铁断了后，每个
半截磁铁就会只剩下一个磁极”请你补充一些实验器材并设计实验，证明小梦的观点是错误的
(1)补充的器材：______
(2)实验步骤：______
(3)实验现象和结果分析______
【答案】小磁针 用小磁针的一极分别和半截磁铁的两端靠近，观察是否会被吸引或排斥 会发现小
磁针的一极会被半截磁铁的一端排斥，被另一端吸引，说明半截磁铁的两端分别是磁铁的两个不同磁极，
小梦的观点是错误的
【详解】
(1)[1]根据磁极间的相互作用规律可知，需要补充的器材是小磁针。
(2)[2]实验的步骤是：用小磁针的一端分别和半截磁铁的两端靠近，观察是否会吸引或排斥。
(3)[3]如果实验中发现小磁针的这一磁极会受到半截磁铁一端排斥，另一端吸引，说明半截磁铁的两端分别
是磁铁的两个不同的磁极，故小梦的观点是错误的（开放性试题答案不唯一，合理即可）。
五、作图题
12．（2021·全国九年级期末）在图中，标出条形磁铁上方静止的小磁针的 N 极。
【答案】
【详解】
当有两个磁体至少有一个能自由转动时，根据磁极间的相互作用规律，静止时相邻的一定是异名磁极，因
为条形磁体的右端是S极，所以小磁针的右端是N极。
六、综合题
13．（2021·全国九年级专题练习）请阅读《超导磁悬浮列车》并回答问题
超导磁悬浮列车
在中国科技馆“挑战与未来”A厅有一个展品——超导磁悬浮列车，如图1所示。当工作人员给装置通电
时，超导磁悬浮列车处于悬浮状态。超导磁悬浮列车的轨道由一组永久磁铁材料构成，车体内放置了一组
超导体和一个液氮储藏箱。在行驶过程中，车内超导体通过液态氮降温从正常态转为超导状态，电阻降为
零，可以通过很大的电流产生产生极强的磁场而导体中不会产生热量损失。当车体内的导体与轨道磁铁间
试卷第6页，总7页产生的排斥力大于车重力时，列车就会悬浮起来，这时只要沿轨道方向给车体一个很小的推力，列车就将
沿轨道方向运动。图2为超导磁悬浮列车的原理图。
目前的磁悬浮列车有利用同性磁极相排斥的电力悬浮系统和利用异性磁极相吸引的电磁悬浮系统两种，超
导磁悬浮属于电力悬浮系统。另一种电磁悬浮系统的原理如图 3 所示，它是在车体底部及两侧倒转向上
的顶部安装磁铁，在 T 形导轨的上方和伸臂部分下方分别设反作用板和感应钢板，控制电磁铁的电流，
使电磁铁和导轨间保持 10—15 毫米的间隙，并使导轨和钢板之间的磁力与车辆的重力平衡，从而使车体
悬浮于车道的导轨面上运行。
我国上海磁悬浮列车属于电磁悬浮系统如图所示，专线西起上海轨道交通 2 号线的龙阳路站，东至上海
浦东国际机场，专线全长 29.863 公里。是中德合作开发的世界第一条磁悬浮商运线。于 2003 年 1 月 4
日正式开始商业运营，单线运行全程只需 8 分钟。设计运行时速为430km/h, 转弯处半径达 8000 米，肉
眼观察几乎是一条直线，是世界第一条商业运营的高架磁悬浮专线。
（1）超导磁悬浮列车中的超导体在低温液氮中转为超导状态时电阻变为_______。（注意，此空要填中文
字！！）
（2）超导磁悬浮列车中的电磁铁是利用电流的__________效应工作的。
（3）上海磁悬浮列车运行时悬浮电磁铁与轨道电磁铁间的相互作用为__________。
A．异名磁极相互吸引 B．同名磁极相互吸引
C．异名磁极相互排斥 D．同名磁极相互排斥
【答案】零 磁 A
【详解】
(1)[1]根据短文知道，超导磁悬浮列车中的超导体在低温液氮中转为超导状态时电阻变为零。(2)[2]电磁铁
的特点是：有电流时有磁性，所以，利用的是电流的磁效应。(3)[3]根据短文知道，上海磁悬浮列车属于电
磁悬浮系统，让列车悬浮，是利用了磁铁的异名磁极相互吸引的性质。故选A。
