第二十章 电与磁复习
第一节 磁现象
一、磁性：能够吸引 、 、 一类物质的性质。
二、磁体：具有 的物体叫做磁体。
三、磁极
1.定义：磁体上 的部分叫做磁极，任何一个磁体都有 个磁极，分别是 极和
_____极，表示的字母为____和____。
2.规定：可以自由转动的磁体（例如悬吊的小磁针），静止时指南的那端叫做____极，指北的那端叫
做____极。条形磁体两端磁性 ，中间磁性 ，可认为条形磁铁正中位置无磁性。
3.磁体之间相互作用规律：同名磁极相互_______，异名磁极相互_______。

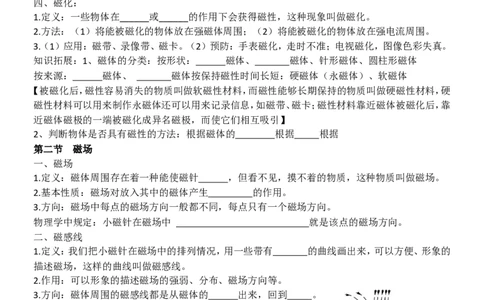

四、磁化：
1.定义：一些物体在______或______的作用下会获得磁性，这种现象叫做磁化。
2.方法：（1）将能被磁化的物体放在强磁体周围；（2）将能被磁化的物体放在强电流周围。
3.（1）应用：磁带、录像带、磁卡。（2）预防：手表磁化，走时不准；电视磁化，图像色彩失真。
知识拓展：1、磁体的分类：按形状： 磁体、 磁体、针形磁体、圆柱形磁体
按来源： 磁体、 磁体按保持磁性时间长短：硬磁体（永磁体）、软磁体
【被磁化后，磁性容易消失的物质叫做软磁性材料，而磁性能够长期保持的物质叫做硬磁性材料，硬
磁性材料可以用来制作永磁体还可以用来记录信息，如磁带、磁卡；磁性材料靠近磁体被磁化后，靠
近磁体磁极的一端被磁化成异名磁极，而使它们相互吸引】
2、判断物体是否具有磁性的方法：根据磁体的 根据 根据
第二节 磁场
一、磁场
1.定义：磁体周围存在着一种能使磁针 ，但看不见，摸不着的物质，这种物质叫做磁场。
2.基本性质：磁场对放入其中的磁体产生 的作用。
3.方向：磁场中每点的磁场方向一般都不同，每点只有一个磁场方向。
物理学中规定：小磁针在磁场中 就是该点的磁场方向。
二、磁感线
1.定义：我们把小磁针在磁场中的排列情况，用一些带有 的曲线画出来，可以方便、形象的
描述磁场，这样的曲线叫做磁感线。
2.作用：可以形象的描述磁场的强弱、分布、磁场方向等。
3.方向：磁体周围的磁感线都是从磁体的 出来，回到 。
如图：
知 识 拓展：1、磁场是客观存在
的 ， 而磁感线是人们为了直观、
形 象 地描述磁场的方向和分布情况而引入的，它不是客观存在
的，是 的；
2、磁感线是有方向的（曲线上任意一点的切线方向），它的疏密程度表示磁场的 ，它是闭合
的曲线，它是立体的，空间中的任何两条磁感线是不相交的。三、地磁场
1.定义： 周围存在着的磁场叫做地磁场，其形状跟 的磁场相似。
2.地磁两极的位置：地磁的北极在地理的 附近，地磁的南极在地理的 附近。
3.磁偏角：地理的两极与地磁的两极并不完全 ，它们之间有一个磁偏角。
世界上最早记述这一现象的人是我国 代学者 ，比西方早400多年。
第三节 电生磁
一、 电流的磁效应
1、定义： ，这种现象叫做电流的磁效应
2、丹麦的物理学家 第一个发现 之间是有联系的人。

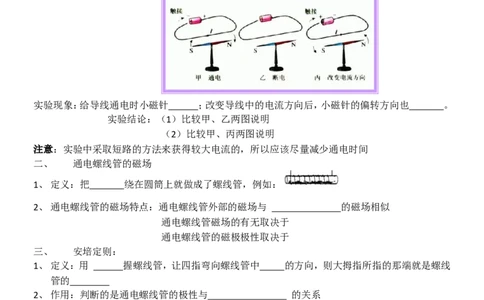

实验过程
实验现象：给导线通电时小磁针 ；改变导线中的电流方向后，小磁针的偏转方向也 。
实验结论：（1）比较甲、乙两图说明
（2）比较甲、丙两图说明
注意：实验中采取短路的方法来获得较大电流的，所以应该尽量减少通电时间
二、 通电螺线管的磁场
1、定义：把 绕在圆筒上就做成了螺线管，例如：
2、通电螺线管的磁场特点：通电螺线管外部的磁场与 的磁场相似
通电螺线管磁场的有无取决于
通电螺线管的磁极极性取决于
三、 安培定则：
1、定义：用 握螺线管，让四指弯向螺线管中 的方向，则大拇指所指的那端就是螺线
管的
2、作用：判断的是通电螺线管的极性与 的关系
3、
第四节 电磁铁
1、定义：如果把一根导线绕成螺线管，再给螺线管插入 ，当有电流通过它时，也可以像永久
磁体那样工作，这种磁体，在有电通过时有 ，没有电流时就 ，我们把这种磁体叫
做电磁铁
2、构成：
3、工作原理：电磁铁是通电螺线管的实际应用，是利用 工作的
4、特点：磁性：电磁铁实质是一个插有铁芯的通电螺线管，它的磁性有无由 的通断来决定
磁极方向：电磁铁的磁极方向由 决定，当 改变时，电磁铁的极性也随之改变，
可由 判定磁性强弱：（1）与电流大小有关， 一定时，电流大则磁性 ，电流小则磁性
（2）与线圈匝数有关， 一定时，匝数多则磁性 ，匝数少则磁性
5、探究电磁铁的磁性强弱的实验方法有 、 即研究电磁铁时，可以根
据 来判断它的磁性强弱
6、电磁铁的实际应用： 、 、 等等
第五节 电磁继电器 扬声器

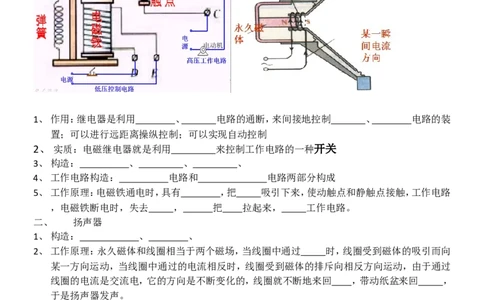

一、 电磁继电器
1、作用：继电器是利用 、 电路的通断，来间接地控制 、 电路的装
置；可以进行远距离操纵控制；可以实现自动控制
2、实质：电磁继电器就是利用 来控制工作电路的一种开关
3、构造： 、 、 、
4、工作电路构造： 电路和 电路两部分构成
5、工作原理：电磁铁通电时，具有 ，把 吸引下来，使动触点和静触点接触，工作电路
，电磁铁断电时，失去 ， 把 拉起来， 工作电路。
二、 扬声器
1、构造： 、 、
2、工作原理：永久磁体和线圈相当于两个磁场，当线圈中通过 时，线圈受到磁体的吸引而向
某一方向运动，当线圈中通过的电流相反时，线圈受到磁体的排斥向相反方向运动，由于通过
线圈的电流是交流电，它的方向是不断变化的，线圈就不断地来回 ，带动纸盆来回 ，
于是扬声器发声。
3、应用：收音机、电视机、音响等
4、作用：扬声器是把 转换成 的一种装置
第六节 电动机
一、 磁场对通电导体的作用
1、现象一：给导线通电，导线 。说明：通电导体在磁场中
现象二：当磁体的磁极不变时，电流的方向改变时导体的运动方向 。
说明：通电导体在磁场中的受力方向与 的方向有关。
现象三：当导体中的电流方向不变时，改变磁极时导体的运动方向 。
说明：通电导体在磁场中的受力方向与 的方向有关。
当磁体的磁极改变、导体中的电流方向同时改变时，通电导体在磁场中的受力方向 。二、 电动机的基本构造和原理
1、基本构造： 、 、转子、定子、换向器、电刷（转子：能够转动的部分叫做转子【其中转
动的线圈就是转子】；定子：固定不动的部分叫做定子【其中磁体固定不动】）
2、原理：
3、能量转化：把 转化成
4、换向器：构造：由两个铜制半环构成（与线圈两端连接，彼此绝缘，并随线圈一起转动，且与电刷
接触）作用：每当线圈刚转过 时，能自动地改变线圈中的 ，使线圈能连续
转动。
5、电动机种类：直流电动机和交流电动机：
6、电动机优点：构造简单、控制 、体积小、效率 、功率可大可小、无

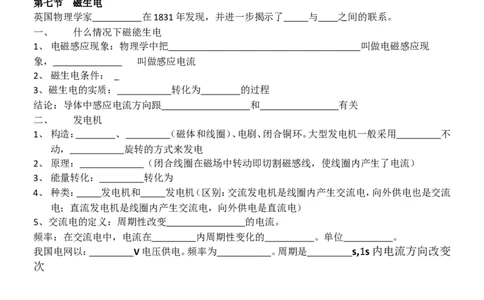

第七节 磁生电
英国物理学家 在1831年发现，并进一步揭示了 与 之间的联系。
一、 什么情况下磁能生电
1、电磁感应现象：物理学中把 叫做电磁感应现
象， 叫做感应电流
2、磁生电条件：
3、磁生电的实质： 转化为 的过程
结论：导体中感应电流方向跟 和 有关
二、 发电机
1、构造： 、 （磁体和线圈）、电刷、闭合铜环。大型发电机一般采用 不
动， 旋转的方式来发电
2、原理： （闭合线圈在磁场中转动即切割磁感线，使线圈内产生了电流）
3、能量转化： 转化为
4、种类： 发电机和 发电机（区别：交流发电机是线圈内产生交流电，向外供电也是交流
电；直流发电机是线圈内产生交流电，向外供电是直流电）
5、交流电的定义：周期性改变 的电流。
频率：在交流电中，电流在 内周期性变化的 。单位 。
我国电网以： V电压供电。频率为 。周期是 s,1s内电流方向改变
次
