第十五章 电流和电路
15.1两种电荷
1. 人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的
是（ ）
A．从静电现象认识到原子核是可分的 B．同种电荷相互吸引，异种电荷相互排斥
C．自然界只存在正、负两种电荷 D．摩擦起电创造了电荷
2. 爱好物理的康康同学发现电视机的荧光屏表面经常有很多灰尘，其主要原因是（ ）
A．荧光屏有吸附灰尘的能力 B．屋子里灰尘的自然堆积
C．电视机工作时，荧光屏表面温度较高 D．电视机工作时，荧光屏表面有静电

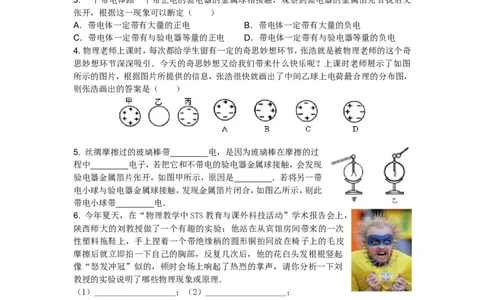

3. 一个带电体跟一个带正电的验电器的金属球相接触，观察到验电器的金属箔先合拢后又
张开，根据这一现象可以断定（ ）
A．带电体一定带有大量的正电 B．带电体一定带有大量的负电
C．带电体一定带有与验电器等量的正电 D．带电体一定带有与验电器等量的负电
4. 物理老师上课时，每次都给学生留有一定的奇思妙想环节，张浩就是被物理老师的这个奇
思妙想环节深深吸引．今天的奇思妙想又给我们带来什么快乐呢？上课时老师展示了如图
所示的图片，根据图片所提供的信息，张浩很快就画出了中间乙球上电荷最合理的分布图，
则张浩画出的答案是（ ）
5. 丝绸摩擦过的玻璃棒带________电，是因为玻璃棒在摩擦的过
程中________电子，若把它和不带电的验电器金属球接触，会发现
验电器金属箔片张开，如图甲所示，原因是________．若将另一带
电小球与验电器金属球接触，发现金属箔片闭合，如图乙所示，则此
带电小球带________电．
6. 今年夏天，在“物理教学中STS教育与课外科技活动”学术报告会上，
陕西师大的刘教授做了一个有趣的实验：他站在从宾馆房间带来的一次
性塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍同放在椅子上的毛皮
摩擦后就立即拍一下自己的胸部，反复几次后，他的花白头发根根竖起
像“怒发冲冠”似的，顿时会场上响起了热烈的掌声，请你分析一下刘
教授的实验说明了哪些物理现象或原理．
（1）___________________；（2）___________________；
（3）_____________________．
【趣味链接】
人类对火的认识和利用改变了世界，可以说人类文明史就是火的利用史．
今天再让你见一下具有灵性的火焰．灵性一：李斌用手摩擦一束细塑料包
扎带，由于静电作用，包扎带会张开．当他把火焰靠近包扎带时发现包扎带
会合拢．灵性二：如图所示，李斌在带电体A的附近放置一只点燃的蜡烛，
发现火焰会偏向A，且离A越近，火焰偏得越厉害．
【拓宽延伸】你解释一下以上材料中火焰灵性一、二的原因？第十五章 电流和电路
15.1两种电荷
1.C
解析：从对原子结构的认识，知道原子核是可分的，故A错误．同种电荷相互排斥，异种电荷
相互吸引，故B错误．自然界只存在正、负两种电荷，故C正确．摩擦起电的实质是电子的转
移，是电子从一个物体转移到另一个物体上，电荷的总量没有变，并不是创造了电荷，故D错
误．故选C．
2.D
解析：电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体的
性质，故把灰尘吸引到了屏幕上．故选D．
3. B

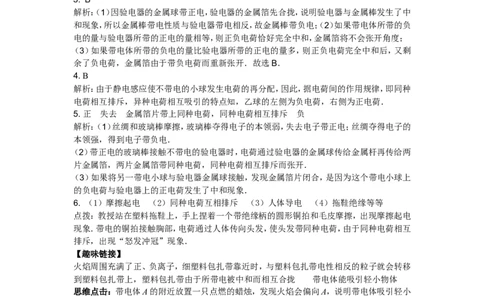

解析：（1）因验电器的金属球带正电，验电器的金属箔先合拢，说明验电器与金属棒发生了中
和现象，所以金属棒带电性质与验电器带电相反，故金属棒带负电；（2）如果带电体所带的负
电的量与验电器所带的正电的量相等，则正负电荷恰好完全中和，金属箔将不会张开角度；
（3）如果带电体所带的负电的量比验电器所带的正电的量多，则正负电荷完全中和后，又剩
余了负电荷，金属箔由于带负电荷而重新张开．故选B．
4. B
解析：由于静电感应使不带电的小球发生电荷的再分配，因此，据电荷间的作用规律，即同种
电荷相互排斥，异种电荷相互吸引的特点知，乙球的左侧为负电荷，右侧为正电荷．
5. 正 失去 金属箔片带上同种电荷，同种电荷相互排斥 负
解析：（1）丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的
本领强，得到电子带负电．
（2）带正电的玻璃棒接触不带电的验电器时，电荷通过验电器的金属球传给金属杆再传给两
片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．
（3）如果将另一带电小球与验电器金属球接触，发现金属箔片闭合，是因为这个带电小球上
的负电荷与验电器上的正电荷发生了中和现象．
6. （1）摩擦起电 （2）同种电荷互相排斥 （3）人体导电 （4）拖鞋绝缘等等
点拨：教授站在塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍和毛皮摩擦，出现摩擦起电
现象．带电的铜拍接触胸部，电荷通过人体传向头发，使头发带同种电荷，由于同种电荷相互
排斥，出现“怒发冲冠”现象．
【趣味链接】
火焰周围充满了正、负离子，细塑料包扎带靠近时，与塑料包扎带电性相反的粒子就会转移
到塑料包扎带上，塑料包扎带由于所带电被中和而相互合拢 带电体能吸引轻小物体
思维点击：带电体A的附近放置一只点燃的蜡烛，发现火焰会偏向A，说明带电体吸引轻小
的火焰．离A越近，火焰偏得越厉害，说明两者的相互作用跟距离有关，距离越小，吸引力越
大．15.2 电流和电路
1. 你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它
手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物
理学的角度分析，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
2. 如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法
正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙

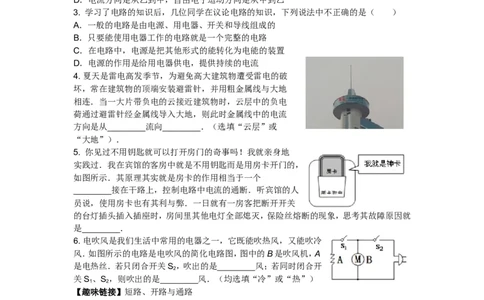

3. 学习了电路的知识后，几位同学在议论电路的知识，下列说法中不正确的是（ ）
A．一般的电路是由电源、用电器、开关和导线组成的
B．只要能使用电器工作的电路就是一个完整的电路
C．在电路中，电源是把其他形式的能转化为电能的装置
D．电源的作用是给用电器供电，提供持续的电流
4. 夏天是雷电高发季节，为避免高大建筑物遭受雷电的破
坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地
相连．当一大片带负电的云接近建筑物时，云层中的负电
荷通过避雷针经金属线导入大地，则此时金属线中的电流
方向是从________流向________．（选填“云层”或
“大地”）．
5. 你见过不用钥匙就可以打开房门的奇事吗！我就亲身地
实践过．我在宾馆的客房中就是不用钥匙而是用房卡开门的，
如图所示．其原理其实就是房卡的作用相当于一个
________接在干路上，控制电路中电流的通断．听宾馆的人
员说，使用房卡也有其利与弊．一日就有一房客把断开开关
的台灯插头插入插座时，房间里其他电灯全部熄灭，保险丝熔断的现象，思考其故障原因就
是________．
6. 电吹风是我们生活中常用的电器之一，它既能吹热风，又能吹冷
风．如图所示的电路是电吹风的简化电路图，图中的B是吹风机，A
是电热丝．若只闭合开关S ，吹出的是________风；若同时闭合开
2
关S 、S ，则吹出的是________风．（均选填“冷”或“热”）
1 2
【趣味链接】短路、开路与通路
短路就是电源未经过负载而直接由导线接通成闭合回路．短路电流是指不接用电器时
的电流，相当于直接找个导线把电池的正、负极相连接时的电流．通常这是一种严重而应该
尽可能避免的电路故障，会导致电路因电流过大而烧毁并发生火灾．
开路，指从电源的正极到负极有且只有一条通路，电路若在某出断开，整个电路就成为
开路．
能构成电流的流通，能形成闭合回路（也就是电流能从电源正极流
出，再从负极流进）称之为通路．
【拓宽延伸】
家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯
头或开关等处的接线松动了．这些现象都属于________．而如图所示的情况属于________．15.2 电流和电路
1.A
解析：我们把猴子当作用电器，当抢走它手上的香蕉时，猴子内部的电器就工作，于是它就不
停地大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开
开关，电路处于开路状态，他就停止吵闹．故香蕉的作用相当于电路中的开关．
2.D
解析：甲不带电，乙缺少电子而带正电，金属球中有自由移动的电子，用金属棒分别连接甲、
乙验电器的金属球时，甲验电器的金属球中的自由电子会转移到乙上，电流方向与自由电子
移动的方向相反，所以电流方向是从乙到甲．故选D．
3.B

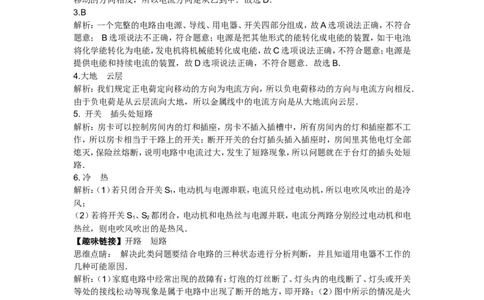

解析：一个完整的电路由电源、导线、用电器、开关四部分组成，故A选项说法正确，不符合
题意； B选项说法不正确，符合题意；电源是把其他形式的能转化成电能的装置，如干电池
将化学能转化为电能，发电机将机械能转化成电能，故C选项说法正确，不符合题意；电源是
提供电能和持续电流的装置，故D选项说法正确，不符合题意．故选B．
4.大地 云层
解析：我们规定正电荷定向移动的方向为电流方向，所以负电荷移动的方向与电流方向相反．
由于负电荷是从云层流向大地，所以金属线中的电流方向是从大地流向云层．
5. 开关 插头处短路
解析：房卡可以控制房间内的灯和插座，房卡不插入插槽中，所有房间内的灯和插座都不工
作，所以房卡相当于干路上的开关；断开开关的台灯插头插入插座时，房间里其他电灯全部
熄灭，保险丝熔断，说明电路中电流过大，发生了短路现象，所以问题就在于台灯的插头处短
路．
6. 冷 热
解析：（1）若只闭合开关S ，电动机与电源串联，电流只经过电动机，所以电吹风吹出的是冷
1
风；
（2）若将开关S 、S 都闭合，电动机和电热丝与电源并联，电流分两路分别经过电动机和电
1 2
热丝，则电吹风吹出的是热风．
【趣味链接】开路 短路
思维点睛： 解决此类问题要结合电路的三种状态进行分析判断，并且知道用电器不工作的
几种可能原因．
解析：（1）家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关
等处的接线松动等现象是属于电路中出现了断开的地方，即开路；（2）图中所示的情况是火
线和零线相连接，会出现短路现象．15.3 串联和并联
1. 基本的电路连接方式有串联和并联．如图所示，a、b、c、d为电路的四
个连接点，下面判断错误的是（ ）
A．c与d接，b与c接，灯L 亮，灯L 不亮
1 2
B．c与b接，d与a接，电源将被烧坏
C．a与b接，c与d接，灯L 、L 都亮
1 2
D．c与b接，b与d接，灯L 亮，灯L 不亮
1 2
2. 物理兴趣小组的天慧同学遇到了一个难题，请你帮她解决一下：如图
所示，下列说法不正确的是（ ）
A．只闭合开关S 和S ，只 L 发光
1 3 1
B．只闭合开关S ，L 和L 组成串联电路
1 1 2
C．只闭合开关S 和S ，L 和L 组成并联电路
2 3 1 2
D．闭合开关S 、S 和S ，L 和L 都亮
1 2 3 1 2
3. 开关的闭合或断开对电路有着显著的影响，如图所示的电路中，使两盏灯都有电流流过的
操作是（ ）
A．开关S 、S 、S 都闭合 B．只闭合开关S 、S
1 2 3 2 3
C．只闭合开关S D．只闭合开关S
2 1
4. 随着经济的高速发展，越来越多的家庭购买了小汽车，晓华同学
家就购买了一辆国产车．细心的晓华同学发现汽车在转弯时，位于
同侧的前后两个转向灯会同时闪，但偶尔也有车在转弯时只亮前灯
或后灯．则位于汽车同侧的前后两个转向灯的连接方式为
________．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，如图所示，这根杆子的作
用相当于电路中的________．
5.小明观察到楼梯过道里有种路灯，只有在光线暗且有响声时才亮，经查找资料发现它是由
光控开关（光线暗时自动接通）和声控开关（有声响时自动接通）________（选填“串联”或
“并联”）控制的．这种路灯给人们带来了方便，但夜晚没人走动而周围环境有响声时路灯
也能亮，这造成了电能的浪费．针对这种情况，请你简要提出一种改进的方法：________．
【趣味链接】
有趣的“看护装置”
丽丽的爸爸是个养牛专业户，丽丽看到爸爸养的牛放置在一个有趣的“装置”中，通过
这个有趣的“装置”就可以知道牛群的安全状况．这个装置是用细导线将牛群围住，合上开
关后，牛在圈内吃草，此时值班室内灯亮而铃不响；当牛碰断围住的细导线到圈外时，电铃便
会响起来．
【拓宽延伸】
根据以上丽丽对这个有趣“装置”的描述，请你设计出符号要求的电路图．15.3 串联和并联
1.B
解析：该题中，若c与d接，b与c接，此时电流不通过灯泡L ，而是只经过L ，故灯L 亮，灯
2 1 1
L 不亮，故A选项不符合题意；c与b接，d与a接，此时灯泡L 发生短路，但该电路中仍有灯
2 1
泡L ，所以不会烧坏电源，故B选项符合题意；a与b接，c与d接，两灯泡并联，故灯L 、L
2 1 2
都亮，故C选项不符合题意；c与b接，b与d接，灯泡L 发生短路，但该电路中仍有灯泡L ，
2 1
故灯L 亮，灯L 不亮，所以D选项不符合题意．故选B．
1 2
2.D
解析：由电路图可知，只闭合开关S 和S 为L 的基本电路，因此只L 发光，故A正确；只闭
1 3 1 1
合开关S ，电流从正极流出，依次经过灯L 和L ，因此L 和L 组成串联电路，故B正确；只
1 1 2 1 2
闭合开关S 和S ，电流从正极流出，一路经过灯L ，另一路经过灯L ，然后两路共同回到电
2 3 1 2
源负极，则L 和L 组成并联电路，故C正确；闭合S 、S 、S ，电流不经过用电器，直接从正
1 2 1 2 3
极经导线流回负极，发生短路，故D错误．故选D．
3.C
解析：开关S 、S 、S 都闭合时，电路发生短路，故A不符合题意；只闭合开关S 、S ，L 发光，
1 2 3 2 3 1
L 被短路，故B不符合题意；只闭合开关S ，此时L 和L 串联，故两灯中都有电流通过，故C
2 2 1 2
符合题意；只闭合开关S ，只有灯L 工作，故D不符合题意．故选C．
1 2
4. 并联 开关
解析：汽车的前后转向灯可以单独工作，所以它们是并联的．司机拨动方向盘旁的杆子，转向
灯才会工作，所以这根杆子起到了开关的作用．
5.串联 将一般灯泡换用LED灯
解析：（1）只有在光控开关和声控开关都闭合时电灯才会发光，所以声控开关和光控开关是
串联连接的．（2）为了行人的安全，同时又可以节能，可将一般灯泡换用LED灯．
【趣味链接】
解析：可以利用对用电器短路的方法完成题目的要求．让电灯与电铃串联，且导线并联在电
铃的两端，当牛在圈内吃草时，小屋内灯亮，铃由于被短路而不响；当有牛碰断了圈住的细导
线到圈外时，电铃便会响起来，使放牛的人能及时发现．15.4 电流的测量
1. （多选）电流强度的国际单位是“安培”，关于“1 A”的下列说法中，正确的是（ ）
A．1 s内通过导体横截面有一个电子
B．1 s内通过导体横截面的电量为1 C
C．1 s内通过导体横截面的电子数为6.25×1018个
D．1 s内通过导体横截面的电量为1.6×10-19 C
2. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（ ）
A．电流太大，会损坏电源 B．电流太大，会损坏用电器
C．电流太小，用电器不能工作 D．电流太大，会损坏电源和用电器
3. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是
（ ）
4. 如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．
甲图的问题：_____________________；乙图的问题：____________________________．
5．张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否
正确？___________________________，（用文字描述原因）．若不正确，要求只改动一根导线
改成正确电路．
6. 粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所
示，请用笔画线代替导线补上，补上后要求：灯泡L 、L 都能发光，且
1 2
电流表只测量通过灯泡L 的电流，开关也只控制L 的通断．
1 1
【趣味链接】
电流表
电流表是测量电路中电流大小的工具，主要采用磁电系电表的测量机构．分流器的电阻
值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大．对于几安的电流，可在电
流表内设置专用分流器．电流表分为交流电流表和直流电流表，用于测量直流电流、交流电
流的机械式指示电流表在电路图中，电流表的符号为“”．交流电流表不能测直流电流，直
流电流表也不能测交流电流，如果搞错，会把表烧坏．
使用步骤：1、校零，用平口改锥调整校零按钮．2、选用量程（用经验估计或采用试触法），
先看清电流表的量程，一般在表盘上有标记．可以先试触一下，若指针摆动不明显，则换小量
程的表．若指针摆动大角度，则换大量程的表．一般指针在表盘中间左右，读数比较合适．确
认最小的一个格表示多少安培．把电流表的正、负接线柱接入电路后，观察指针位置，就可以
读数了．
【拓展延伸】小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，
使灯L 和L 并联连接，电流表测量通过灯L 电流．
1 2 1
15.4 电流的测量
1. BC
解析：根据电流的定义式I=Q/t可知，1 A=1 C/s，故B正确；每个电子所带电荷量e=1.6×
10-19 C，因此1 s内通过电子数n=1 C/1.6×10-19 C=6.25×1018个，故C正确．故选BC．
2. A
解析：用导线把电源的正、负两极直接连起来，电路短路，电路电流很大，会损坏电源，所以在
使用电源时绝对不允许用导线把电源的正、负两极直接连接起来．故选A．
3. D
解析：电流表的连接是否正确，要从以下四个角度考虑：电流表要与被测电路串联；电流从电
流表的正接线柱流入，负接线柱流出；电流表要选取合适的量程；不要将电流表的正、负接线
柱直接与电源的正、负极相连接．
4. （1）电流表的正、负接线柱接反了 （2）电流表的量程接大了
解析：由甲图可知，指针反转，说明正、负接线柱接反了；由乙图可知，指针偏转角度太小，说
明量程选择过大了．
5. 不正确，原因是电流表不经用电器直接接在电源两极 修改电路如图所示
解析：从图中可以看出，电流表不经用电器直接接在电源两极上，形成电源短路；将开关与L
1
右接线柱相连导线改接L 左接线柱即可．
1
6. 如图所示
解析：由于电流表只测量通过灯泡L 的电流，开关也只控制L 的通断，所以两个电灯是并联
1 1
关系，且电流表、开关与L 串联后再与L 并联．
1 2
【趣味链接】如图所示思维点睛：灯L 和L 并联连接，电流表测量通过灯L 的电流，根据实物图电流路径应该有这
1 2 1
样两条：正极→开关→电流表→L →负极、正极→开关→L →负极．
1 2
15.5 串、并联电路中的电流规律
1. 河水在狭窄的河流中奔流，到达宽阔的河滩后，看上去水流平缓，电流是否也是这样呢？
如图所示的导体，A端粗，B端细，则电流流过它时，下列说法中正确的是（ ）
A．从A到B，电流逐渐增大
B．从A到B，电流逐渐减小
C．从A到B，电流大小不变
D．无法比较AB两端电流的大小
2. 生活中常将两只规格不同的灯泡串联接入电路，可延长灯泡使用寿命，结果两只灯泡的明
亮程度不同，则通过两灯的电流强度（ ）
A．亮的灯电流大 B．电流大小一样
C．暗的灯电流大 D．无法比较
3. 宁瑞同学将三只电流表连接在电路中的情况如图所示，如果
A 、A 、A 的读数分别为I 、I 、I ，L 、L 、L 是完全相同的灯泡，
1 2 3 1 2 3 1 2 3
则三只电流表的电流关系是（ ）
A． B．
C．I =2I D．I =I =I
1 2 1 2 3
4.为了庆祝2013年元旦的到来，育英中学九年级一班的同学们举行了一场联欢晚会，为装
饰会场，他们使用了一些小彩灯．一串彩灯串联着15只小灯泡，物理兴趣小组的天慧同学利
用电流表测得通过第一只小灯泡的电流是 150 mA，则通过第 15 只灯泡的电流是
________A．
5. 振华同学用电流表测图甲所示的两个灯泡的电流时，电流表A 和A 表盘上指针分别处于
1 2
图乙、丙所示的位置，则通过灯泡 L 的电流是________A，通过灯泡 L 的电流是
1 2
________A．
【趣味链接】
最近李晓的家乡为了应急用电紧张问题，通知一周停电两次，为了防止停电和夜间行路
时需要照明，有部分家庭备有8节电池的手电筒，其中每4节电池串联为一组，然后两组再并
联，同时给灯泡供电．
【拓宽延伸】
这样做的好处是什么？李晓百思不得其解，于是带
着这个问题进行了如下的探究：
（1）根据如图甲所示的电路图连接好实物图；
（2）用电流表分别测量出a、b、c三处的电流，记为
I 、I 、I ；
A B C
（3）用第一组干电池供电，观察灯泡的亮度，并测量出a、b、c三处的电流，记为I ’、I ’、I ’，并
A B C与I 、I 、I 进行比较．
A B C
（4）实验结论：___________________________________________________．
15.5 串、并联电路中的电流规律
1.C
解析：导体串联接在电路中，流过导体各处的电流相等，与导体各部分的粗细无关，电流从A
到B大小不变．故选C．
2.B
解析：因为在串联电路中电流处处相等，所以通过这两只灯泡的电流大小是一样的．故选 B．
3.A
解析：因为L 、L 、L 是完全相同的灯泡并联，则三个支路的电流相等．设每个支路上的电流
1 2 3
为I ，又因为A 测的是三个支路的电流，A 测的是两个支路的电流，A 测的是一个支路的电
0 1 2 3
流，所以I =3I ，I =2I ，I =I ；即： 故选A．
1 0 2 0 3 0
4.0.15
解析：串联电路中电流处处相等，故第15只灯泡中的电流与第一只灯泡的电流相等，都为
150 mA=0.15 A．
5. 0.36 0.18
解析：由图甲可知，两灯并联，电流表A 测的是干路电流，A 测的是L 电流．电流表A 所选
1 2 1 1
的量程是0～0.6 A，分度值是0.02 A，指针所指的位置是0.54 A；电流表A 所选的量程是
2
0～0.6 A，分度值是0.02 A，指针所指的位置是0.36 A，则通过L 的电流是0.36 A．根据
1
I=I +I 得：I =I-I =0.54 A-0.36 A=0.18 A．
1 2 2 1
【趣味链接】
两组电池并联是为了使每组电池只负担灯泡所需电流的一半，在使用时电池的化学作用不
至太剧烈，可以延长供电时间．第十五章 电流和电路
1. 在地毯厂参观的同学们发现有些地毯在编制过程中往往夹杂一些不锈钢丝，其作用主要
是（ ）
A．不锈钢丝能增大摩擦 B．不锈钢丝能反射光，美观
C．不锈钢丝容易传递热 D．不锈钢丝能把由于摩擦所带的电荷及时导走
2. 学习了电流和电路的知识后，治学同学提出了关于电流的一些说法让你帮他判断，你认为
正确的是（ ）
A．自由电荷定向移动形成电流
B．金属导电的过程中，自由电子移动方向与电流方向相同
C．只要有电源，就一定有电流
D．绝缘体不容易导电的原因是绝缘体内缺少自由电子
3. 小明在测量并联电路中的电流时，连接了如图所示的实物电路，闭合开关Ｓ后甲电流表的
示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（ ）
A．通过灯L 的电流为0.5 A B．通过灯L 的电流为0.3 A
1 1
C．通过灯L 的电流为0.7 A D．通过灯L 的电流为0.3 A
2 2
4. 你会计算通过圆环的电流吗？如图所示，一根粗细均匀的金属圆环上有A、B、C、D四个点，
已知通过弧ADB的电流为0.3 A，通过弧ACB的电流为0.3 A，则通过整个圆环的的总电流为
________A．
5. 会使用基本的仪器测量相关的物理量是一项必会的基本技能。在“用电流表测电流”的
实验中，某同学连接的电路如图所示．
（1）闭合开关，观察到灯泡L 和L 的发光情况是________．
1 2
（2）针对上述的现象，该电路存在的问题是________
．
6. 如图所示是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明
灯．当电冰箱接入电路后，关闭电冰箱的门时，开关S 与S 的状态是________；当打开正在
1 2
工作的电冰箱门时，开关S 与S 的状态是________．
1 2
【趣味链接】
病房呼叫系统
病房呼叫系统由安装在病区护士站的呼叫主机和分别设置在病房床头、病房卫生间的呼叫
分机，走廊显示屏组成，一旦病房床头或卫生间有人按呼叫按钮，护士站的主机就发出声光
报警信号，同时，走廊显示屏同步显示呼叫床位号，护士人员便可以立刻赶往病房处理紧急
情况。
【拓宽延伸】
某医院要安装一种呼唤电铃，病人在病床上只要一按电键，值班室的电铃就响了，同时电铃
旁的指示灯也亮，医护人员从指示灯可知道是第几病床的病人在“呼唤”．请你设计这个电路图．所给器材有：电池组、电铃各一个，指示灯、电键和导线若干．（只要求画出三个床位的
电路即可．）
第十五章 电流和电路
1.D
解析：当人在地毯上走过时，脚与地毯之间相互摩擦会使地毯带上电荷，而过多的电荷会使
地毯变脏或有危险，如果加一些不锈钢丝可以将由于摩擦而使地毯所带的静电导入大地，以
防静电造成的危害．故选D．
2.A
解析：电流是由电荷的定向移动形成的，能够定向移动的电荷一定是自由电荷．故A的说法
正确，符合题意．金属导电靠的是自由电子，自由电子带负电，规定正电荷定向移动的方向为
电流方向．所以电流方向与自由电子移动的方向相反．故B的说法错误．电路中虽然有电源，
但若是断开的电路，电路中仍然没有电流，因为要得到持续电流这两个条件必须同时具备．
故C的说法错误．绝缘体不导电，是因为绝缘体内缺少自由电荷，有的物体内部虽然没有自
由电子，但仍是导体，如酸碱盐的溶液．故D的说法错误．故选A．
3.B
解析：根据实物图可知，甲电流表测量的是电路中的总电流，乙电流表测量的是小灯泡L 的
2
电流，所以I =I =0.2 A，由并联电路电流的特点可知，I =I -I =0.5 A-0.2 A=0.3 A．
L2 A乙 L1 A甲 A乙
4. 0.6 A
解析：弧ADB和弧ACB是并联连接的，根据并联电路中电流的特点可知，干路中的电流为：
0.3 A+0.3 A=0.6 A．
5. （1）灯泡L 不发光，L 发光 （2）L 被短路，电流表A 的接线柱接反了
1 2 1 1
解析：（1）闭合开关，从实物图可知：电流表在电路中相当于导线，即相当于导线直接接到了
灯泡L 的两端，则导致L 短路，所以，L 不发光，L 发光；（2）该电路存在的问题是：L 被短路，
1 1 1 2 1
电流表A 的接线柱接反了．
1
6. S 闭合，S 断开 S 闭合，S 也闭合
1 2 1 2
解析：（1）当电冰箱接入电路后，关闭电冰箱的门时，照明灯L是熄灭的，因此开关S 是断开
2
的；压缩机照样工作，它的开关是闭合的，故S 是闭合的．（2）当打开正在工作的电冰箱门时，
1
照明灯L是亮的，因此开关S 是闭合的；压缩机工作，它的开关是闭合的，故S 也是闭合的．
2 1
【趣味链接】
思维点睛：分析可知：将每个床头的开关与对应的指示灯串联后再并联，电铃在干路中．
