九年级物理易错题易考题复习
1、从欧姆定律可以导出公式R=U/I，此公式说明（ ）
A．导体的电阻跟导体两端的电压成正比 B．导体的电阻跟导体中的电流成反比。
C．导体的电阻跟电压，电流大小无关。 D．当电压为零时，导体的电阻为零
2、在右图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，
下列判断正确的是 （ ）
A
A．电流表和电压表的示数都增大，电路总功率变大 P
a b
B．电流表和电压表的示数都减小，电路总功率变小
S
V
C．电流表示数减小，电压表示数不变，变阻器功率变小
D．电流表示数减小，电压表示数变大，灯泡功率不变

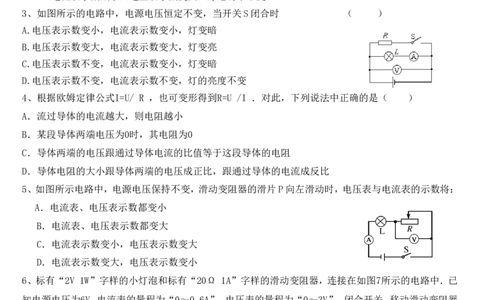

3、如图所示的电路中，电源电压恒定不变，当开关S闭合时 （ ）
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数变大，电流表示数变大，灯变亮
C.电压表示数不变，电流表示数变小，灯变暗
D.电压表示数不变，电流表示数不变，灯的亮度不变
4、根据欧姆定律公式I=U/ R ，也可变形得到R=U /I ．对此，下列说法中正确的是（ ）
A．流过导体的电流越大，则电阻越小
B．某段导体两端电压为0时，其电阻为0 新 |课 |标|第 | 一| 网
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
5、如图所示电路中，电源电压保持不变，滑动变阻器的滑片P向左滑动时，电压表与电流表的示数将：
A．电流表、电压表示数都变小
B．电流表、电压表示数都变大
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
6、标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图7所示的电路中．已
知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器
滑片，电流表、电压表示数的变化范围是（ ）
A．0.25A～0.5A，1V～2V B．0.25A～0.6A，1V～2V
C．0.3A～0.5A，1V～1.5V D．0.25A～0.5A，1.5V～2V
7、如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P从a向b滑动的过程中，设灯泡工作
时的电阻不变。下列说法正确的是( )A．L 灯逐渐变亮 B．L 灯逐渐变暗
1 2
C．电流表的示数逐渐变小 D．滑动变阻器两端的电压逐渐变大
8、如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两
个电阻的U-I关系图象如图所示．则下列判断正确的是：（ ）
A．图线甲是电阻R1的“U-I”关系图象
B．电源电压为9V
C．滑动变阻器R2的最大阻值为20Ω
D．变阻器滑片在中点时，电压表V2示数为7.2V
9、如图3所示的电路中，电源电压恒定不变，当开关S闭合时 （ ）
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数变大，电流表示数变大，灯变亮
C.电压表示数不变，电流表示数变小，灯变暗
D.电压表示数不变，电流表示数不变，灯的亮度不变

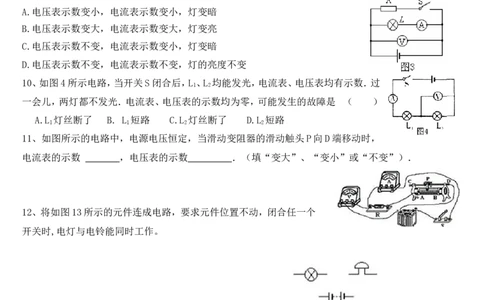

10、如图4所示电路，当开关S闭合后，L 、L 均能发光，电流表、电压表均有示数．过
1 2
一会儿，两灯都不发光．电流表、电压表的示数均为零，可能发生的故障是 （ ）
A.L 灯丝断了 B. L 短路 C.L 灯丝断了 D.L 短路
l 1 2 2
11、如图所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，
电流表的示数 ，电压表的示数 ．（填“变大”、“变小”或“不变”）．
12、将如图13所示的元件连成电路，要求元件位置不动，闭合任一个
开关时,电灯与电铃能同时工作。
13、某医院要安装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就

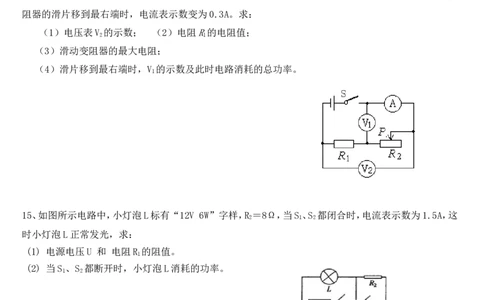

响，且与该病床相对应的指示灯亮，请在图7中画出正确的连接方法。14、图11所示的电路中，电源电压恒定为4.5V，电流表示数为0.5A，电压表V 的示数为3V。当把滑动变
1
阻器的滑片移到最右端时，电流表示数变为0.3A。求：
（1）电压表V 的示数； （2）电阻R的电阻值；
2 1
（3）滑动变阻器的最大电阻；http: //w ww. xkb1 . com
（4）滑片移到最右端时，V 的示数及此时电路消耗的总功率。
1
15、如图所示电路中，小灯泡L标有“12V 6W”字样，R ＝8Ω，当S 、S 都闭合时，电流表示数为1.5A，这
2 1 2
时小灯泡L正常发光，求：
(1) 电源电压U 和 电阻R 的阻值。
1
(2) 当S 、S 都断开时，小灯泡L消耗的功率。
1 2
16、某电水壶的铭牌信息如图1所示，电水壶在标准大 气
压下工作.【c =4.2×103J/（kg·℃)】电水壶装满初温为20℃的水时，在额定电压下将水烧开用了7
水
min.求：
(1)①水吸收的热量是多少?
②电水壶烧水过程中的能量转化效率是多少?(2)农村电网改造前，用电高峰时电压会下降l0％.求：这时电水壶的实际功率P。.(电阻不随温度改变)
