电流和电路练习题
1、一个带电体跟一个带正电的验电器的金属球相接触，观察到验电器的金属箔先合拢后又张开，根据这一现象可以
断定（ ）
A．带电体一定带有大量的正电 B．带电体一定带有大量的负电
C．带电体一定带有与验电器等量的正电 D．带电体一定带有与验电器等量的负电
2、如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
3.生活中常将两只规格不同的灯泡串联接入电路，可延长灯泡使用寿命，结果两只灯泡的明亮程度不同，则通过两
灯的电流强度（ ）
A．亮的灯电流大 B．电流大小一样
C．暗的灯电流大 D．无法比较

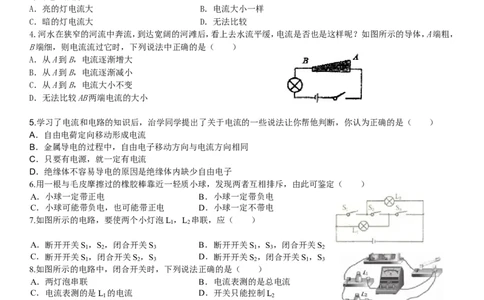

4.河水在狭窄的河流中奔流，到达宽阔的河滩后，看上去水流平缓，电流是否也是这样呢？如图所示的导体，A端粗，
B端细，则电流流过它时，下列说法中正确的是（ ）
A．从A到B，电流逐渐增大
B．从A到B，电流逐渐减小
C．从A到B，电流大小不变
D．无法比较AB两端电流的大小
5.学习了电流和电路的知识后，治学同学提出了关于电流的一些说法让你帮他判断，你认为正确的是（ ）
A．自由电荷定向移动形成电流
B．金属导电的过程中，自由电子移动方向与电流方向相同
C．只要有电源，就一定有电流
D．绝缘体不容易导电的原因是绝缘体内缺少自由电子
6.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能带正电 D．小球一定不带电
7.如图所示的电路，要使两个小灯泡L ，L 串联，应（ ）
1 2
A．断开开关S ，S ，闭合开关S B．断开开关S ，S ，闭合开关S
1 2 3 1 3 2
C．断开开关S ，闭合开关S ，S D．断开开关S ，闭合开关S ，S
1 2 3 2 1 3
8.如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L 的电流 D．开关只能控制L
1 2
9.如图9所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S 闭
1
合．若未系安全带，则开关S 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 闭合，指示灯熄灭．下列设计比
2 2
较合理的电路图是
A B 图 9 C D
10.一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）
A．带正电物体的电子发生了转移，使金属箔有了多余的电子
B．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C．金属箔上的电子发生了转移，使金属箔缺少电子
D．金属箔上的原子核发生了转移，使金属箔有了多余的电子
11.某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，
则（ ）
A．甲灯泡灯丝断了 B．乙灯泡灯丝断了 C．丙灯泡灯丝断了 D．都有可能
12.如图所示，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．I=I B．I＞I C．I＞I D．I＞I
a d a d a b d c
13.在图9所示电路中，有一个是电流表，另三个是灯泡，则（ ）
A．a、b、d为灯泡，c为电流表 B．a、b、c为灯泡，d为电流表
C．b、c、d为灯泡，a为电流表 D．a、c、d为灯泡，b为电流表
图9

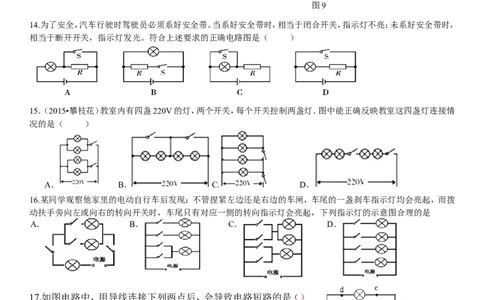

14.为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，
相当于断开开关，指示灯发光。符合上述要求的正确电路图是（ ）
15．（2015•攀枝花）教室内有四盏220V的灯，两个开关，每个开关控制两盏灯．图中能正确反映教室这四盏灯连接情
况的是（ ）
A． B． C. D．
16.某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨
动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是
A． B． C． D．
17.如图电路中，用导线连接下列两点后，会导致电路短路的是（）
A．a、c B．b、c C．b、d D．d、e
18.如图所示电路，闭合开关S、S，下列对电路的分析正确的是（ ）
1 2
A．L 与L 串联 B．电流表A 测L 的电流
1 2 1 1
C．当开关S 断开时,通过L 的电流变小
2 1
D．当开关S 断开时，电流表A 的示数变小
2 2
19.如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）20.如图1，下列说法正确的是（ ）
A、只闭合S2，断开S1、S3时，电路断路
B、闭合S1、S2、S3时，电路是通路
C、闭合S2、S3，断开S1时，L1发光而L2不发光
D、闭合S3，断开S1、S2时，灯L1、L2都不发光

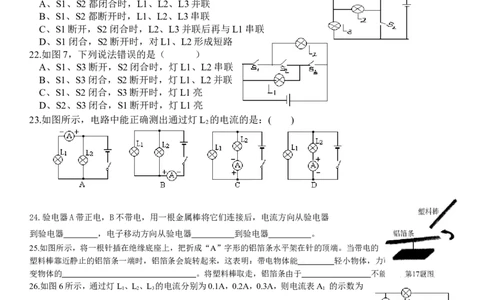

21.如图3，下列判断错误的是（ ）
A、S1、S2都闭合时，L1、L2、L3并联
B、S1、S2都断开时，L1、L2、L3串联
C、S1断开，S2闭合时，L2、L3并联后再与L1串联
D、S1闭合，S2断开时，对L1、L2形成短路
22.如图7，下列说法错误的是（ ）
A、S1、S3断开，S2闭合时，灯L1、L2串联
B、S1、S3闭合，S2断开时，灯L1、L2并联
C、S1、S2闭合，S3断开时，灯L1亮
D、S2、S3闭合，S1断开时，灯L1亮
23.如图所示，电路中能正确测出通过灯L 的电流的是：( )
2
24.验电器A带正电，B不带电，用一根金属棒将它们连接后，电流方向从验电器
到验电器 ，电子移动方向从验电器 到验电器 。
25.如图所示，将一根针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端。当带电的
塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能 轻小物体，力可以改
变物体的 。将塑料棒取走，铝箔条由于 不能立即停止转动。
26.如图6所示，通过灯L、L、L 的电流分别为0.1A，0.2A，0.3A，则电流表A 的示数为
1 2 3 1
_____A，A 的示数为______A。
2
27.如图所示的是实验室常用的一种仪表的示意图。
请写出你从图中得到的两条信息：
图6
（1） ；
（2） 。
28.小明在“探究并联电路中干路电流与各支路电流的关系”的实验中，根据左边电路图测量并记录了如下表的数据：
小明分析表中的数据，得出如下结论：并联电路干路中的电流等于各支路中的电流的2倍。你认为小明分析得出的结论可靠吗？ 。为什么会产生这样的结果？
。
29.小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A 和A 的示数，但小玲忘
1 3
了图乙、图丙哪个是电流表A 的示数。请你结合探究并联电路的电流规律帮助小琳计算一下电流表A 的示数是
3 2
多少？并将分析过程写出来。
A
1
L
1
A
3
S
L 乙 丙
2
A
2
甲

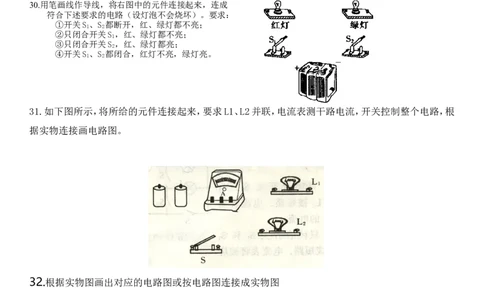

30.用笔画线作导线，将右图中的元件连接起来，连成
符合下述要求的电路（设灯泡不会烧坏）。要求：
①开关S、S 都断开，红、绿灯都不亮；
l 2
②只闭合开关S，红、绿灯都不亮；
l
③只闭合开关S，红、绿灯都亮；
2
④开关S、S 都闭合，红灯不亮，绿灯亮。
l 2
31.如下图所示，将所给的元件连接起来，要求L1、L2并联，电流表测干路电流，开关控制整个电路，根
据实物连接画电路图。
32.根据实物图画出对应的电路图或按电路图连接成实物图
