电流和电路
一、选择题
1．（13滨州）某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个
开关），值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是A

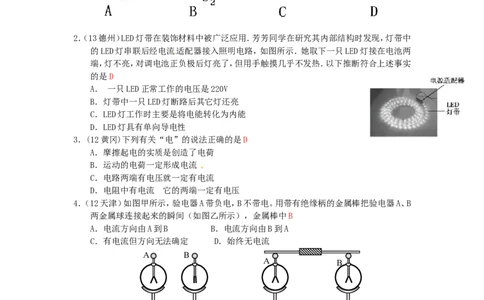

2．（13德州）LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中
的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两
端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实
的是D
A． 一只LED正常工作的电压是220V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯工作时主要是将电能转化为内能
D．LED灯具有单向导电性
3．(12黄冈)下列有关“电”的说法正确的是D
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电阻中有电流它的两端一定有电压
4．（12天津）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B
两金属球连接起来的瞬间（如图乙所示），金属棒中B
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
A B
A B
甲 乙
5．（12日照）LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由下
列哪种材料制成C
A．纳米材料 B．金属材料 C．半导体材料 D ． 超 导 材
料
6．（12嘉兴）如图电路中，用导线连接下列两点后，会导致电路短路的是C
A．a、c B．b、c
C．b、d D．d、e7．（12莆田）如图所示的电路，闭台开关S 和S 后，下列分析正确的是C
1 2
A．小灯泡亮，电铃响
B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响
D．小灯泡不亮，电铃不响
8．（2011北海）下列不属于用电器的是 D
A B C D

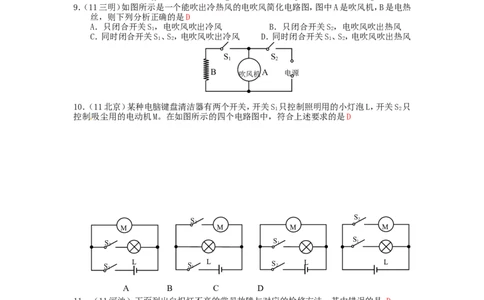

9．（11三明）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热
丝，则下列分析正确的是D
A．只闭合开关S，电吹风吹出冷风 B．只闭合开关S，电吹风吹出热风
1 2
C．同时闭合开关S、S，电吹风吹出冷风 D．同时闭合开关S、S，电吹风吹出热风
1 2 1 2
S S
1 2
B 吹风机A 电源
10．（11北京）某种电脑键盘清洁器有两个开关，开关S 只控制照明用的小灯泡L，开关S 只
1 2
控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是D
S
S 2
2
M M M M
S 2 S 1 S 1
S 1 L S 1 L S 2 L L
A B C D
11．（11河池）下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是 D
A．灯头接线松动——检查加固 B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好 D．连接灯泡的两条导线短路——换新灯泡
12．（11益阳）如图所示的电路图中与实物图对应是C
S
L 1 S L 1 L
2
L 1 L 2 L 2 S L 1 L 2 L 2
S
L
1
A B C D
13．（11清远）如图所示，下列四个电路图与右边实物图对应的是A
LA B C D
14．（11泰州）小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图
是A

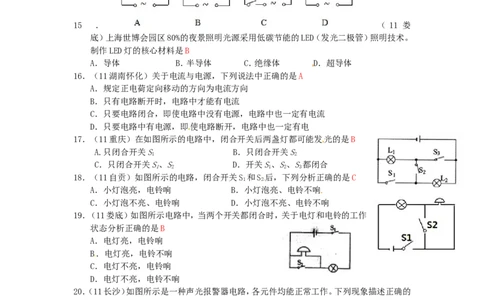

15 ． （ 11 娄
底）上海世博会园区80%的夜景照明光源采用低碳节能的LED（发光二极管）照明技术。
制作LED灯的核心材料是B
A．导体 B．半导体 C．绝缘体 D．超导体
16．（11湖南怀化）关于电流与电源，下列说法中正确的是A
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电
17．（11重庆）在如图所示的电路中，闭合开关后两盏灯都可能发光的是B
A.只闭合开关S B．只闭合开关S
1 2
C．只闭合开关S、S D．开关S、S、S都闭合
1 2 1 2 3
18．（11自贡）如图所示的电路，闭合开关S 和S 后，下列分析正确的是C
1 2
A．小灯泡亮，电铃响 B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响
19．（11娄底）如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作
状态分析正确的是B
A．电灯亮，电铃响
B．电灯亮，电铃不响
C．电灯不亮，电铃响
D．电灯不亮，电铃不响
20．（11长沙）如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的
是D
A．只闭合S 时，铃响灯不亮
2
B．只闭合S 时，灯亮铃不响
1
C．同时闭合S、S，铃响灯不亮
1 2
D．同时闭合S、S，灯亮铃不响
1 2
21．（11三明）如图所示是一个能吹出冷热风的电吹风简化电路图，图中.A
是吹风机，B是电热丝，则下列分析正确的是D
A．只闭合开关S，电吹风吹出冷风
1
B．只闭合开关S，电吹风吹出热风
2
C．同时闭合开关S、S，电吹风吹出冷风
1 2D．同时闭合开关S、S，电吹风吹出热风
1 2
22．（11怀化）关于电流与电源，下列说法中正确的是A
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电 流
D．只要电路中有电源，即使电路断开，电路中也一定有电流

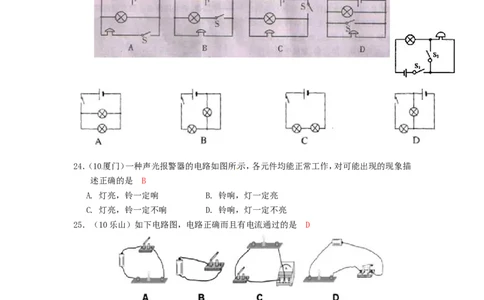

23．（11深圳）短路和断路是电路中常见的故障，下列四幅图有短路现象的是B
24．（10厦门）一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描
述正确的是 B
A. 灯亮，铃一定响 B. 铃响，灯一定亮
C. 灯亮，铃一定不响 D. 铃响，灯一定不亮
25．（10乐山）如下电路图，电路正确而且有电流通过的是 D
26．(10娄底)下图所示的四个电路中，开关s同时控制电灯和电铃的是 C
27．（10广安)在图I所示的电路中，闭合开关后两盏灯都能发光的是 C28．（10郴州）有一种高效节能的新型LED光源，其核心元件是发光二极管。二极管主要由下
面哪种材料 制成D
A．金属材料 B．陶瓷材料 C．超导体 D．半导体
29．（10梅州）LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由
下列哪种材料制成C
A．陶瓷材料 B．金属材料 C．半导体材料 D．超导材料
30．（10攀枝花）上海世博的场馆采用了大量的LED灯来照明。LED灯是一种新型的高效节能光
源，它的核心元件是发光二极管。二极管由下列哪种材料制成的：D
A.陶瓷材料 B.金属材料 C.超导材料 D.半导体材料
31．（10清远） LED发光二极管的主要材料是D
A．纳米材料 B．超导体 C．导体 D．半导体
32．（10昆明）下列说法中，正确的是 B
A．电子定向移动的方向规定为电流方向 B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷 D．用电器的作用就是消耗电荷
33．（10阿坝州）关于电荷和电流的说法正确的是 A
A．电子定向移动的方向与电流的方向相反 B．电荷定向移动的方向叫做电
流的方向
C．同种电荷互相吸引
D．在电路中电流从电池的负极流出来，经过用电器流回电池正极
34．(09河南)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下
列哪种材料制成C
A.陶瓷材料 B.金属材料
C.半导体材料 D.超导材料
35．（09兰州）如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是B
36．（09湖南娄底）小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们D
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等

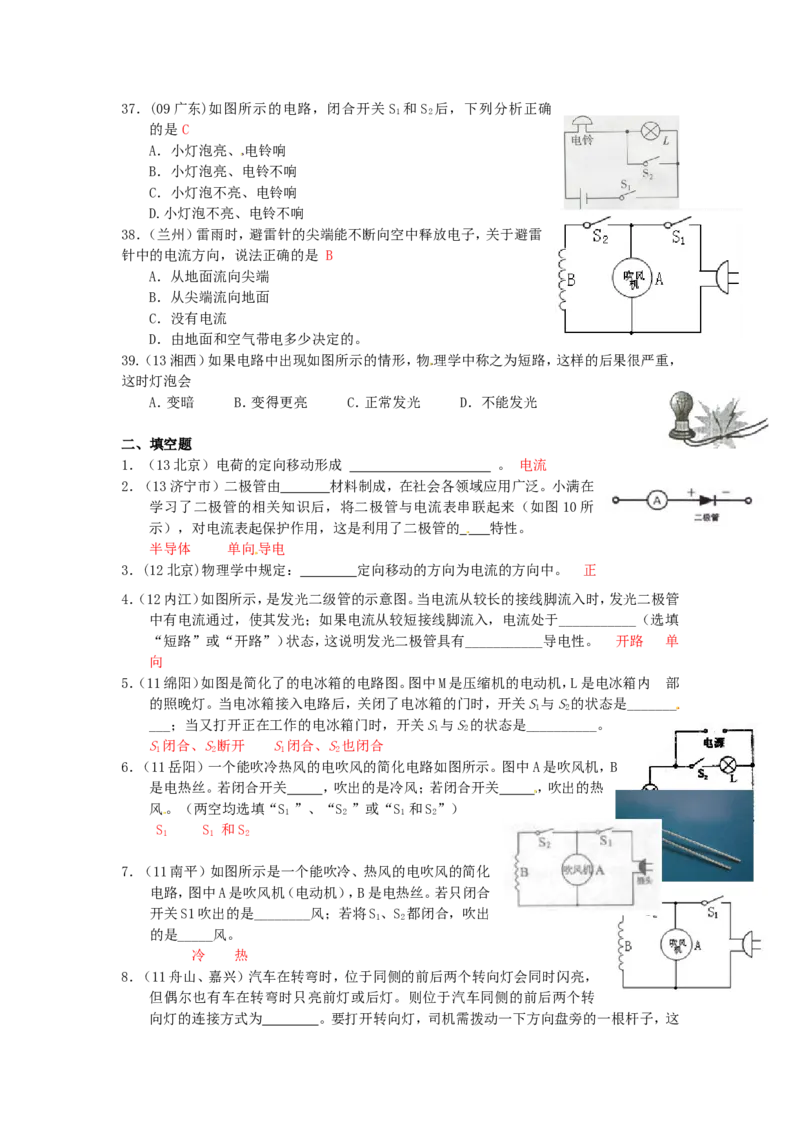

D．工作时两端的电压一定相等37．(09广东)如图所示的电路，闭合开关S 和S 后，下列分析正确
1 2
的是C
A．小灯泡亮、电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响
38．（兰州）雷雨时，避雷针的尖端能不断向空中释放电子，关于避雷
针中的电流方向，说法正确的是 B
A．从地面流向尖端
B．从尖端流向地面
C．没有电流
D．由地面和空气带电多少决定的。
39.（13湘西）如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，
这时灯泡会
A．变暗 B．变得更亮 C．正常发光 D．不能发光
二、填空题
1．（13北京）电荷的定向移动形成 。 电流
2．（13济宁市）二极管由 材料制成，在社会各领域应用广泛。小满在
学习了二极管的相关知识后，将二极管与电流表串联起来（如图10所
示），对电流表起保护作用，这是利用了二极管的 特性。
半导体 单向导电
3．(12北京)物理学中规定： 定向移动的方向为电流的方向中。 正
4．（12内江）如图所示，是发光二级管的示意图。当电流从较长的接线脚流入时，发光二极管
中有电流通过，使其发光；如果电流从较短接线脚流入，电流处于___________（选填
“短路”或“开路”）状态，这说明发光二极管具有___________导电性。 开路 单
向
5．（11绵阳）如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内 部
的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S与S的状态是_______
1 2
___；当又打开正在工作的电冰箱门时，开关S与S的状态是__________。
1 2
S闭合、S断开 S闭合、S也闭合
1 2 1 2
6．（11岳阳）一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B
是电热丝。若闭合开关 ，吹出的是冷风；若闭合开关 ，吹出的热
风。（两空均选填“S ”、“S ”或“S 和S”）
1 2 1 2
S S 和S
1 1 2
7．（11南平）如图所示是一个能吹冷、热风的电吹风的简化
电路，图中A是吹风机（电动机），B是电热丝。若只闭合
开关S1吹出的是________风；若将S、S 都闭合，吹出
1 2
的是_____风。
冷 热
8．（11舟山、嘉兴）汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，
但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转
向灯的连接方式为 。要打开转向灯，司机需拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 。并联 开关
9．（10威海）图12是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B
是电热丝。将插头插入插座，当开关S、S 同时闭合，电吹风吹出的是________风；若只
1 2
闭合开关S，电吹风吹出的是________风。
1
热 冷

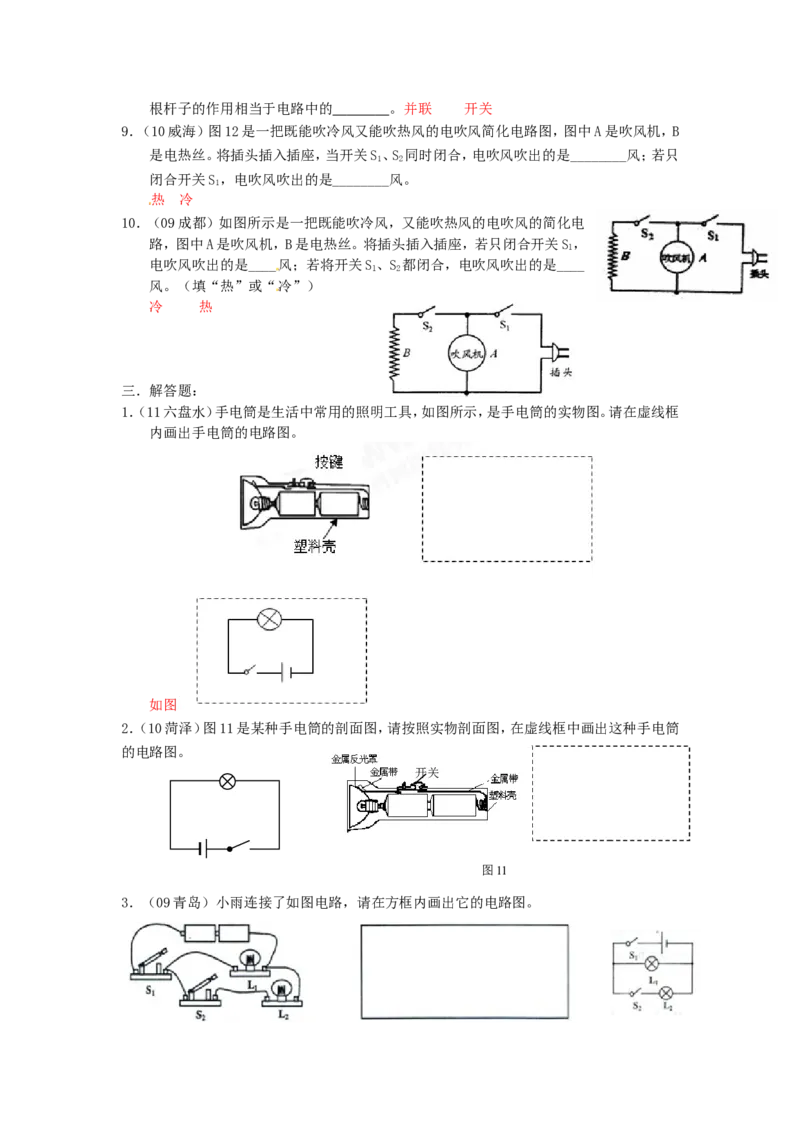

10．（09成都）如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电
路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关S，
l
电吹风吹出的是____风；若将开关S、S 都闭合，电吹风吹出的是____
l 2
风。（填“热”或“冷”）
冷 热
三．解答题：
1．（11六盘水）手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图。请在虚线框
内画出手电筒的电路图。
如图
2．（10菏泽）图11是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒
的电路图。
开关
图11
3．（09青岛）小雨连接了如图电路，请在方框内画出它的电路图。4．(09广州)．在虚框内画出图13所示实物电路的电路图
如图
