17.2 欧姆定律

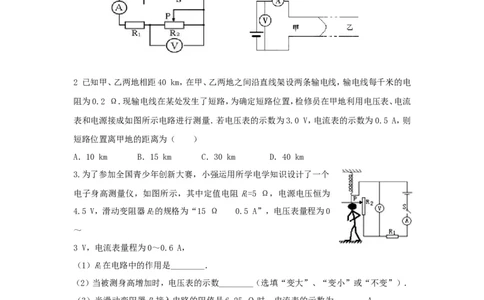

1. 如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，对电流表和电压的表示
数变化判断正确的是（ ）
A．电流表和电压表的示数都变小 B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数不变 D．电流表示数变大，电压表示数不变
2 已知甲、乙两地相距40 km，在甲、乙两地之间沿直线架设两条输电线，输电线每千米的电
阻为0.2 Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流
表和电源接成如图所示电路进行测量．若电压表的示数为3.0 V，电流表的示数为0.5 A，则
短路位置离甲地的距离为（ ）
A．10 km B．15 km C．30 km D．40 km
3.为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个
电子身高测量仪，如图所示，其中定值电阻R=5 Ω，电源电压恒为
1
4.5 V，滑动变阻器R的规格为“15 Ω 0.5 A”，电压表量程为0
2
～
3 V，电流表量程为0～0.6 A，
（1）R在电路中的作用是________．
1
（2）当被测身高增加时，电压表的示数________（选填“变大”、“变小”或“不变”）．
（3）当滑动变阻器R接入电路的阻值是6.25 Ω时，电流表的示数为________A．
2
【趣味链接】
小明对风力的研究产生了浓厚的兴趣，于是和同学
一起设计了一个“风力测试仪”，其原理图如图所示，
他用的电源电压为12 V，R为20 Ω，OB长为10 cm．AB
0
长为20 cm，其为阻值为60 Ω的均匀电阻丝．OP为质量、
电阻均不计的金属细杆，下端连接一个重为 3 N的圆球P，金属细杆OP始终与电阻丝AB接触良好且无摩擦．闭合开关S，无风时，OP下垂并与电阻丝
的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转，根据电流表示数的
大小就可以得知风力的大小！好神奇!
【拓宽创新】
根据“风力测试仪”的原理，还需你解答下列问题：
（1）无风时电流表示数是多少？
（2）当金属细杆OP滑到AB中点时电路中的总电流是多少？
17.2 欧姆定律
1.B解析：如图所示， R和R串联，电流表测干路电流，电压表测量R两端的电压．当滑片P向右
1 2 2
移动时，滑动变阻器连入的电阻变大，总电阻增大，因为电源电压U保持不变，所以由欧姆定
律I= U / R可知，电路中的电流变小，得出电流表的示数变小．由串联电路的分压关系U/
1
U= R / R可知，电阻越大，分压越大，滑动变阻器两端的电压变大，得出电压表的示数变大．
2 1 2
故选B．
2. B
解析：由电压表和电流表的示数可以得出导线上的电阻为 U 3V ．每千米的电阻为
R 6
I 0.5A

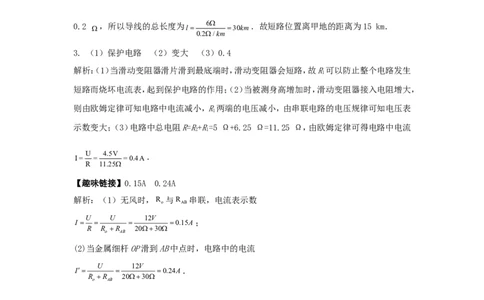

0.2 ，所以导线的总长度为 6 ．故短路位置离甲地的距离为15 km．
l 30km
0.2/km
3. （1）保护电路 （2）变大 （3）0.4
解析：（1）当滑动变阻器滑片滑到最底端时，滑动变阻器会短路，故R可以防止整个电路发生
1
短路而烧坏电流表，起到保护电路的作用；（2）当被测身高增加时，滑动变阻器接入电阻增大，
则由欧姆定律可知电路中电流减小，R两端的电压减小，由串联电路的电压规律可知电压表
1
示数变大；（3）电路中总电阻R=R+R=5 Ω+6.25 Ω=11.25 Ω，由欧姆定律可得电路中电流
2 1
U 4.5V ．
I= = =0.4A
R 11.25
【趣味链接】0.15A 0.24A
解析：（1）无风时，R 与R 串联，电流表示数
o AB
U U 12V
I 0.15A；
R R R 2030
AB
(2)当金属细杆OP滑到AB中点时，电路中的电流
U 12V
I 0.24A．
R R 2030
AB
