2017-2018 人教版物理九年级全册 第十七章 欧姆定律 单元同步检验卷

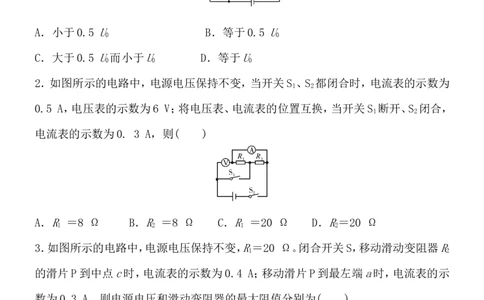

1．如图所示，电源电压保持不变，R＝2R，当开关接a点时，电压表的示数为U，当开
2 1 0
关接b点时，电压表的示数( )
A．小于0.5 U B．等于0.5 U
0 0
C．大于0.5 U而小于U D．等于U
0 0 0
2．如图所示的电路中，电源电压保持不变，当开关S 、S 都闭合时，电流表的示数为
1 2
0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S 断开、S 闭合，
1 2
电流表的示数为0. 3 A，则( )
A．R ＝8 Ω B．R ＝8 Ω C．R ＝20 Ω D．R＝20 Ω
1 2 1 2
3．如图所示的电路中，电源电压保持不变，R＝20 Ω。闭合开关S，移动滑动变阻器R
1 2
的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示
数为0.3 A，则电源电压和滑动变阻器的最大阻值分别为( )
A．6 V 20 Ω B．12 V 20 Ω C．6 V 30 Ω D．12 V 30 Ω

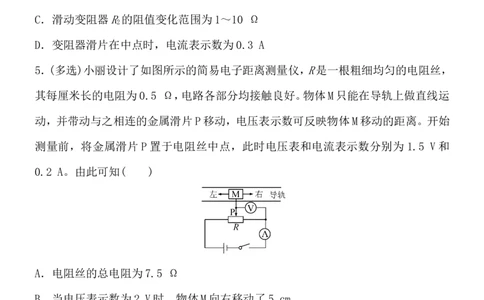

4．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U－I关系图象如图乙所示。则下列判断正确的是( )
A．电源电压为10 V
B．定值电阻R的阻值为20 Ω
1
C．滑动变阻器R的阻值变化范围为1～10 Ω
2
D．变阻器滑片在中点时，电流表示数为0.3 A
5．(多选)小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，
其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。物体M只能在导轨上做直线运
动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始
测量前，将金属滑片 P 置于电阻丝中点，此时电压表和电流表示数分别为 1.5 V 和
0.2 A。由此可知( )
A．电阻丝的总电阻为7.5 Ω
B．当电压表示数为2 V时，物体M向右移动了5 cm
C．当电压表示数为1 V时，物体M向右移动了5 cm
D．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离是30 cm
6．如图所示电路，已知R＝40 Ω，当S闭合、S 断开时，电压表的读数为4 V，通过R
1 1 1
的电流为________A；当 S、S 均闭合时，电压表的读数为 12 V，R 的阻值为
1 2

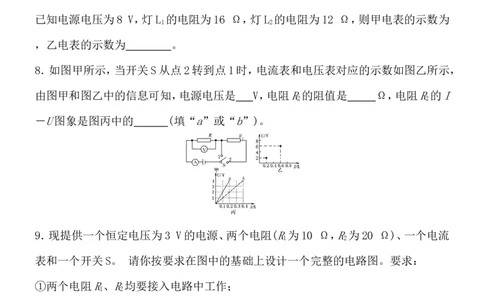

________Ω。7．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。
已知电源电压为8 V，灯L 的电阻为16 Ω，灯L 的电阻为12 Ω，则甲电表的示数为
1 2
，乙电表的示数为 。
8．如图甲所示，当开关S从点2转到点1时，电流表和电压表对应的示数如图乙所示，
由图甲和图乙中的信息可知，电源电压是 V，电阻R的阻值是 Ω，电阻R的I
2 2
－U图象是图丙中的 (填“a”或“b”)。
9．现提供一个恒定电压为3 V的电源、两个电阻(R为10 Ω，R为20 Ω)、一个电流
1 2
表和一个开关S。 请你按要求在图中的基础上设计一个完整的电路图。要求：
①两个电阻R、R均要接入电路中工作；
1 2
②电流表测通过R的电流。
1
10. 如图表示一种自动测定油箱内油面高度的油量表(实际上是量程为 0～0.6 A 的
电流表改装而成)，滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压为24 V，R
0
为定值电阻。R的作用是__________，当油箱油面下降时，油量表的示数将变
0
________

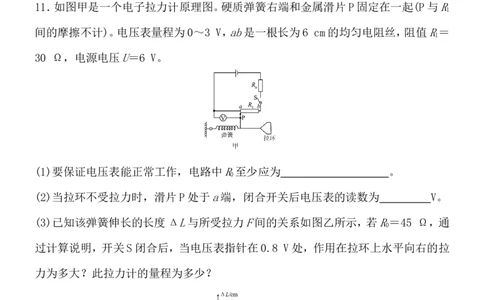

11．如图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R
1
间的摩擦不计)。电压表量程为0～3 V，ab是一根长为6 cm的均匀电阻丝，阻值R＝
1
30 Ω，电源电压U＝6 V。
(1)要保证电压表能正常工作，电路中R至少应为 。
0
(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为 V。
(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R＝45 Ω，通
0
过计算说明，开关S闭合后，当电压表指针在0.8 V处，作用在拉环上水平向右的拉
力为多大？此拉力计的量程为多少？答案：
1---4 CBBD
5. CD
6. 0.1 80
7. 0.5A 8V
8. 6 20 a
9. 由题意可知，两电阻可能是串联、也可能是并联，且电流表一定与R串联，如图所
1
示:
10. 保护电路 小
11. (1) 30 Ω
(2) 0
(3)
U 6 V U 0.8 V
解：I＝ ＝ ＝0.08 A，R ＝ aP＝
R ＋R 45 Ω＋30 Ω aP I 0.08 A
0 1
L 10 Ω
＝10 Ω， aP ＝ ，L ＝2 cm，根据图象得 F＝200 N。当
6 cm 30 Ω aP
滑片滑到 b 端时，弹簧伸长的长度 ΔL＝6 cm，由图乙可知此
时作用在拉环上的拉力最大为 600 N，即拉力计的量程为 0～
600 N
