人教版九年级物理上册期末测试题及答案
本试卷共五道大题，43道小题，满分100分。考试时间120分钟。
一、单项选择题：下列各小题均有四个选项，其中只有—个选项符合题意。(共24分，每小题2
分)
1．下列物理量中，以科学家的名字欧姆作为单位的物理量是：
A．电阻 B．电流 C．电压 D．电功率
2．下列用品中，通常情况下属于导体的是：
A．食用油 B．陶瓷碗 C．铅笔芯 D．塑料勺
3．下列四种电器中，利用电流热效应工作的是
A．洗衣机 B．收音机 C．电动机 D．电熨斗

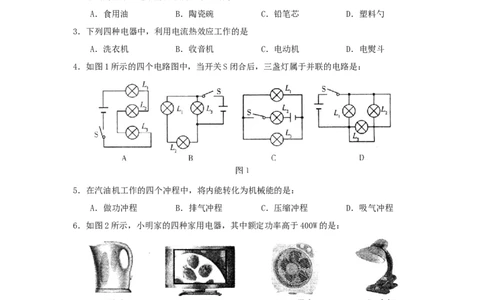

4．如图1所示的四个电路图中，当开关S闭合后，三盏灯属于并联的电路是：
5．在汽油机工作的四个冲程中，将内能转化为机械能的是：
A．做功冲程 B．排气冲程 C．压缩冲程 D．吸气冲程
6．如图2所示，小明家的四种家用电器，其中额定功率高于400W的是：
7．关于分子动理论及有关现象的叙述，下列说法中正确的是：
A．物质都是由原子构成的 B．扩散现象表明分子是很小的微粒
C．只有气体和液体能发生扩散现象 D．分子间的引力和斥力同时存在
8．当温度一定时，比较两根铜丝电阻的大小，下列说法中正确的是：
A．长铜丝的电阻大B．两铜丝粗细相同时，长铜丝的电阻大
C．细铜丝的电阻小
D．两铜丝长度相同时，粗铜丝的电阻大
9．关于安全用电，下列说法正确的是：
A．用湿布擦正在发光的白炽灯或日光灯
B．家庭电路应安装保险盒或空气开关
C．人跟火线接触，一定会发生触电事故
D．更换灯泡不必断开控制灯泡的开关
10．下列实例中，利用热传递的方式使物体内能增加的是：
A．两只手相互摩擦使手掌发热
B．阳光照射下，地表的温度升高
C．水沸腾后，壶盖被水蒸气顶起
D．“神七”返回舱进入大气层与空气摩擦生热

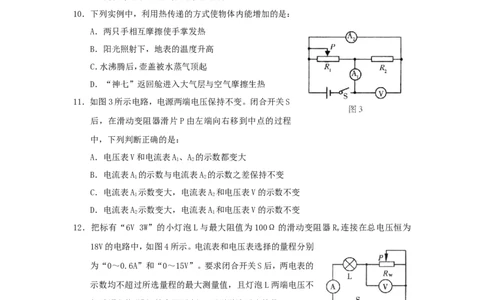

11．如图3所示电路，电源两端电压保持不变。闭合开关S
后，在滑动变阻器滑片P由左端向右移到中点的过程
中，下列判断正确的是：
A．电压表V和电流表A、A 的示数都变大
1 2
B．电流表A 的示数与电流表A 的示数之差保持不变
1 2
C．电流表A 示数变大，电流表A 和电压表V的示数不变
1 2
D．电流表A 示数变大，电流表A 和电压表V的示数不变
2 1
12．把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器R 连接在总电压恒为
w
18V的电路中，如图4所示。电流表和电压表选择的量程分别
为“0～0.6A”和“0～15V”。要求闭合开关S后，两电表的
示数均不超过所选量程的最大测量值，且灯泡L两端电压不
超过额定值(设灯丝电阻不变)。下列说法正确的是：
A．电路允许通过的最大电流为0.6A
B．电路消耗总电功率的最大值为27W
C．小灯泡L消耗电功率的最小值为0.75W
D．滑动变阻器Rw允许调节的范围是24Ω～40Ω
二、多项选择题：下列各小题均有四个选项，其中符合题意的选项均多于一个。(共12分，
每小题3分，
全选对的得3分，选对但不全的得2分，有错选不得分)13．下列说法中正确的是：
A．电压是形成电流的原因
B．带电体有吸引钢铁的性质
C．导体的电阻跟通过导体的电流大小无关
D．电荷定向移动的方向为电流方向
14．关于电磁现象，下列说法中正确的是：
A．电动机把电能转化为机械能
B．发电机是根据电磁感应原理制成的
C．奥斯特实验说明通电导线周围存在磁场
D．导体在磁场中运动，就会产生感应电流

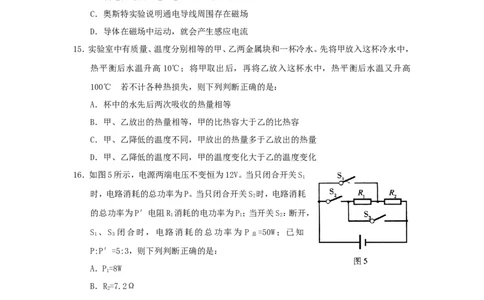

15．实验室中有质量、温度分别相等的甲、乙两金属块和一杯冷水。先将甲放入这杯冷水中，
热平衡后水温升高10℃；将甲取出后，再将乙放入这杯水中，热平衡后水温又升高
100℃ 若不计各种热损失，则下列判断正确的是：
A．杯中的水先后两次吸收的热量相等
B．甲、乙放出的热量相等，甲的比热容大于乙的比热容
C．甲、乙降低的温度不同，甲放出的热量多于乙放出的热量
D．甲、乙降低的温度不同，甲的温度变化大于乙的温度变化
16．如图5所示，电源两端电压不变恒为12V。当只闭合开关S
1
时，电路消耗的总功率为P。当只闭合开关S 时，电路消耗
2
的总功率为P′电阻R 消耗的电功率为P；当开关S：断开，
1 1 2
S 、S 闭合时，电路消耗的总功率为 P =50W；已知
1 3 总
P:P′=5:3，则下列判断正确的是：
A．P=8W
1
B．R=7.2Ω
2
C．R:R=4:5
1 2
D．P′=12W
三、填空题：(每空1分，共14分)
17．广播电台和电视台都是利用电磁波来传递信号的。电磁波在空气中传播速度约为
______________m／s。无线电波属于电磁波，光__________________(选填：“属于”或
“不属于”)电磁波。18．经验证明，只有不高于_______________V的电压对人体才是安全的。安全用电的原则是：
不靠近__________________________，不接触__________________________。
19．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：(1)电路中发生短路故障；
(2)电路中用电器的______________________过大,造成干路电流过大。
20．无烟煤的热值是 3.4×107J／kg，完全燃烧 200g 的无烟煤，可以放出热量
_____________J。
21．飞机喷气式发动机的热机效率可高达60％，若燃料完全燃烧产生2×108J的热量时，飞
机可以获得__________________J的机械能。

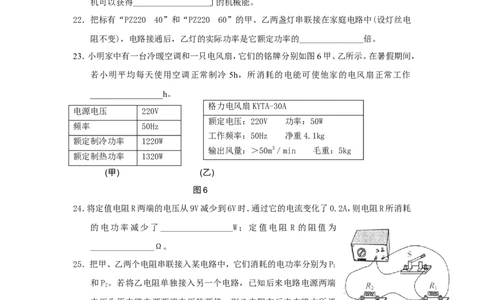

22．把标有“PZ220 40”和“PZ220 60”的甲、乙两盏灯串联接在家庭电路中(设灯丝电
阻不变)，电路接通后，乙灯的实际功率是它额定功率的_______________倍。
23．小明家中有一台冷暖空调和一只电风扇，它们的铭牌分别如图6甲、乙所示。在暑假期间，
若小明平均每天使用空调正常制冷 5h，所消耗的电能可使他家的电风扇正常工作
_________________h。
格力电风扇KYTA-30A
电源电压 220V
额定电压：220V 功率：50W
频率 50Hz
工作频率：50Hz 净重4.1kg
额定制冷功率 1220W
输出风量：＞50m3／min 毛重：5kg
额定制热功率 1320W
(甲) (乙)
图6
24．将定值电阻R两端的电压从9V减少到6V时．通过它的电流变化了0.2A，则电阻R所消耗
的电功率减少了_________________W；定值电阻 R 的阻值为
_______________Ω。
25．把甲、乙两个电阻串联接入某电路中，它们消耗的电功率分别为P
1
和P 。若将乙电阻单独接入另一个电路，已知后来电路电源两端
2
电压为原电路电源两端电压的两倍，则乙电阻在后来电路中所消
耗的电功率P′=_______________。
2
26．如图7所示，电源两端电压保持不变，当开关S闭合时,通过R 的电流为2A；当S断开时，
1
R 两端的电压为6V，R 消耗的电功率为9W，则电源两端电压为_____________V。
1 2
四、作图、实验与探究题：(共34分，27-31题、33、34、37每题2分，其它题目每空1分)
27．如图8所示，根据图中静止的小磁针N极指向，标出通电螺线管N、S极和电源正、负极。
28．如图9所示电路，在○里填上电压表或电流表的符号，当开关S闭合时，灯L1与L2并联。
29．如图10所示，电阻箱的示数为____________Ω。30．如图11所示，电能表的读数是_______________kW·h。
31．在探究通过电阻的电流跟电阻两端电压的关系时，小明选用
了两个定值电阻R 、R 分别做实验，他根据实验数据画出了
1 2
图12所示的图像。
(1) 请 你 根 据 图 像 ， 比 较 电 阻 R 与 R 的 大 小 ：
1 2
R___________R。
1 2
(2)若将电阻R 和R 串联后接到电压为3V的电源上，通过导
1 2
体的电流为_______________A。
32．小丽同学在探究串联电路电流规律的实验中．如图13所示连接电路，闭合开关S后，发
现灯L、L 均不发光，电流表示数为零。为判定电路中何处发生故障，她用一个电压表分
1 2
别接到电流表、灯L、L 的两端测量电压。测量结果是：灯L、灯L 两端均无电压，电流表
1 2 1 2
两端有电压。由以上实验现象，小丽分析找
出了电路发生故障的原因。你认为电路的故
障可能是____________________。
A．电流表断路
B．灯L 断路
1
C．灯L 短路
2
D．灯L 断路
2
33．为了探究电阻串联的问题，小明设计了如图14所示的实验电路，其中R 是电阻箱，R 是
1 2
定值电阻，R 与R 串联的总电阻(即等效电阻)用R表示。电流表测量串联电路中的电流
1 2
I,电压表测量A、B两点间的电压U。小明通过实验记录的数
据如下表所示。请你根据表中实验数据，归纳出在串联电路
中，总电阻R跟电阻R 的关系：
1
____________________________。R／Ω 10 15 20 30 40 50
1
U/V 12 12 12 12 12 12
I/A 0.6 0.48 0.4 0.3 0.24 0.2
R/Ω 20 25 30 40 50 60
34．小华探究水和沙子的吸热能力，实验器材如图15所示，
用完全相同的铁架台、石棉网、酒精灯、金属杯、温度
计各两个，火柴一盒。实验中对质量相等的水和沙子
进行加热，请回答下列问题：
(1)在实验过程中，为使水和干沙子吸收相同热量，应
给水和干沙子加热相同的________________。
(2)小华通过实验发现，加热过程中水和沙子温度升高较慢的是__________________。
35．小亮研究电磁铁磁性强弱与线圈中电流大小的关系，设计了如图16所示的实验装置图,
其中E表示电磁铁。
(1)当闭合开关S，滑动变阻器的滑片P向左移动时，可观察到电磁铁E吸引大头针的数
量_____________，这说明电磁铁的磁性随___________________________________。
(2)小亮同学继续探究影响电磁铁磁性强弱的其它因素，他利用两个相同的铁钉设计出
如图17所示的实验电路。通过观察实验可得到的结论是：____________________________。
36．小丽用伏安法测量小灯泡L的电阻。
(1)请你在方框内画出实验电路图。
(2)如图18为小丽未完成的实物连线图，请你将电
压表接入电路。
(3)在开关闭合前，图18中滑动变阻器的滑片应置
于________________端(填“左”或“右”)。(4)小丽检查电路连接正确无误，闭合开关S，发现灯
不发光，且电压表示数、电流表示数均为零。若电路
中只有一处故障，且电源、开关S、电流表、电压表
均 无 故 障 。 请 你 判 断 电 路 出 现 的 故 障 可 能 是 ：
__________________________________________。
(5)排除电路故障后，闭合开关S，调节滑动变阻器滑片，观察到电流表、电压表的示数
如图 19 所示，此时通过小灯泡的电流为______________A；此时小灯泡的电阻为
_______________Ω。
37．小明在探究电流通过导体产生的热量与哪些因素有关的实验中，如图20所示，把两段金
属丝A、B(已知两金属丝电阻分别为R、R，且R＜R)串联后，分别放在两个完全相同的
A B A B
烧瓶中接入电路，在烧瓶中加入质量、初温均相同的煤油，a、b是两支完全相同的温度计。
闭合开关通电一定时间，可观察到__________________瓶内煤油的温度升高更快些。
(选填“甲”或“乙”)。此方案可探究____________________________的关系。
38．小刚做测定小灯泡额定功率的实验，实验桌上备有下列器材：额定电压为2.5V的小灯泡、
电压未知的电源(两端电压不变)、阻值为
R的定值电阻、滑动变阻器、电压表各一只、
三个开关和导线若干。
(1)小刚设计实验方案测量小灯泡的额定
功率，小丽帮他连接了一部分实验电路(如图
21所示)，请你按设计要求完成图21所示的剩
余部分实验电路的连接。
(2)请写出本实验主要测量步骤及所测物理量：按图连接电路，_________________
_________________________________________________________________________。(3)本实验中计算小灯泡额定功率的表达式P=___________________________。
39．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、各
种阻值已知的定值电阻和导线若干。要求从实验桌上选择适当器材，设计一个实验证明：
“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。请根据
上述要求，画出实验电路图，并写出实验步骤，画出实验数据记录表。
(1)实验电路图：
(2)实验步骤：
(3)实验数据记录表．
五、计算题：(共16分，40、41两题各3分，42题4分、43题6分)
40．实验表明：通常人体向外界散热时，每小时释放的热量可将与人体相等质量的水温度升
高2℃。求：一位质量为50kg的中学生每小时向外释放的热量是多少?[水的比热容为
4.2×103J／(kg·℃)]
41．如图22所示的电路中。电源两端电压不变；电阻R 的阻值为
1
10Ω。闭合开关S，电流表A 的示数为2A，电流表A 的示数为
1 2
0.8A。求：
(1)通过电阻R 的电流I;
1 1
(2)电源两端电压U；
(3)电阻R 的阻值。
2
42．现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏
电阻来探测温度。如图23甲所示的电路，将热敏电阻R 置于细菌培养箱内，其余部分置
0于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表
示箱内温度。已知该电路中电源电压是12V，定值电阻R的阻值是200Ω。热敏电阻R 的
0
阻值随温度变化的关系如图23乙所示。求：
(1)当培养箱内的温度为40℃时，电压表的示数；
(2)已知电流表量程是0～30mA，电压表量程是0～8V，则此电路能测量的最高温度。
43．如图24所示的电路中，电源两端电压不变，设灯L电阻不变。当开关S 闭合，S 断开，滑
1 2
动变阻器的滑片P移到B端时，R 的电功率为P，电流表示数为I；当开关S 断开，S 闭
1 1 1 1 2
合时，R 的电功率为P′，电流表示数为I，此时灯L正常发光。当开关S、S 都断开，滑
1 1 2 1 2
动变阻器的滑片P在C点时，变阻器接入电路的电阻为R，电压表V 的示数为U，电压
c 1 1
表 V 的 示 数 为 U ， 已 知
2 1
U:U=3:2，R 的电功率为18W，
1 2 c
P:P′=9:25。电路通过断开、闭
1 1
合开关以及滑动变阻器滑片P的
移动，形成不同电路所消耗的最
大电功率与最小电功率之比为
3:1。求：
(1)电流I 与I 的比值；
1 2
(2)灯的电阻R 与R 的比值；
1 1(3)灯L正常发光2min所消耗电能W的大小。(请画出相关电路状态的等效电路图)
参考答案
一、单项选择题：(共24分，每题2分)
1．A 2．C 3．D 4．D 5．A 6．A 7．D 8．B 9．B 10．B 11．C 12．C
二、多项选择题：(共12分，每题3分)
13．A、C 14．A、B、C 15．A、D 16．B、D
三、填空题：(共14分，每空1分)
17．3×108；属于 18．36;高压带电体；低压带电体 19．总功率 20．6.8×106
21．1.2×108 22．0.16 23．122 24．3;15 25． 26．24
四、作图、实验与探究题：(共34分)
27．
（2分）
28．甲中填：电流表；乙中填：电压表。（2分）29．6802(2分)
30．262.4(2分)
31．大于；0.2(2分)
32．A(电流表断路)（1分）
33．R=R+10Ω(2分)
1
34．(1)时间；(2)水。(2分)
35．增多；(1分);线圈中电流的增大而增强(1分)；在通过电流相同时，电磁铁的磁性随线圈
匝数的增多而增强。(1分)
36．(1)如图1(1分) (2)如图2(1分)
(3)左(1分)
(4)滑动变阻器断路(1分)
(5)0.2;7.5(2分)
37．乙；当通过导体电流相同时，电流产生的热量跟导体电阻大小(2分)
38．(1)实验电路连接如图3。(1分)
(2)闭合S、S,断开S,调节滑片P使电压表示数为U=2.5V,并记录U；断开S,闭合S、
1 3 2 1 1 3 1
S,记录电压表示数U。(1分)
2 2
(3)P=2.5V(U-2.5V)/R(1分)
2
39．(1)实验电路图如图4。(1分)
(2)实验步骤：(3分)
①按电路图将电流表、电压表和六个阻值不同电阻R 、R、R、R、R 和R 接入电路中，并
１ 2 3 4 5 6把这六个电阻阻值记录在表格中；
②闭合开关S,测出R 两端的电压和通过R 的电流，并把数据记录在表格中；
1 1
③断开开关S，把电压表连接在R 两端，仿照步骤②，测出R 两端的电压和通过R 的电
2 2 2
流,并把数据记录在表格中；
④仿照步骤③,分别测出电阻R、R、R 和R 两端的电压和相应的电流,并把数据记录在
3 4 5 6
表格中。
⑤利用公式P=UI分别计算出电阻R、R，R、R、R 和R 消耗的功率P、P、P、P、P 和P，
1 2 3 4 5 6 1 2 3 4 5 6
并把数据记录在表格中。
(3)实验数据记录表：(1分)
次 1 2 3 4 5 6
数
物理量
R/Ω
U/V
I/A
P/W
五、计算题：(共16分)
40、解：Q =c m (t-t)
吸 水 水 2 1
=4.2×103J/(kg·℃)×50kg×2℃
=4.2×105J
41、解：（1）∵R 与R 并联；∴I=I －I=2A-0.8A=1.2A
1 2 1 干 2
（2）∵I= ；∴U=U=IR=1.2A×10Ω=12V
1 1 1
（3）∵U=U=12V；∴R=
2 1 2
42、（1）由题中图乙可知，当培养箱内的温度为40℃时，热敏电阻R 的阻值是400Ω，
0
设此时电流表的示数为I，电压表的示数为U，则
1 1
∵I=
1
∴
（2）假设电压表的示数可以达到最大值U =8V，电流表的示数为I，则：
max 2∵
∴电路中的电流最大为I =30mA
max
当电路中的电流最大为I =30mA时，设热敏电阻的阻值为R ，则：
max 0m
∵
∴
∴由题中图乙可知，电路能够测量的最高温度是60℃。
43、解（1）当S 闭合、S 断开，滑片P在B端时，电路如图甲所示；当S 断开、S 闭合时，
1 2 1 2
灯正常发光，电路如图乙所示；当S、S 都断开，滑片P在C时，电路如图丙所示。
1 2
(1)如图甲、乙：∵ ，
∴
(2)当S 和S 都断开，滑片P在B端时，电路如图（A），总电阻最大，总功率P ；
1 2 min
当S 和S 都闭合时，电路如图（B），总电阻最小，总功率P 。
1 2 max
∵U一定，∴ ∴2R=R+R ①
1 L 3
∴如图甲、乙：U一定，∴ ∴2R=3R-5R ②
1 3 L解①②式得：3R=R，R=2R ∴
L 3 1 L
(3)如图丙：∴ ∴2R=R+3R ③
1 L C
将R=2R，代入③式，解得：R=R
1 L C L
∴ ∴
如图乙，灯正常发光：
∵
∴
∴W =P t=32W×2×60min=3840J
L0 L0
(注：其他方法正确者均可得分。)
