新人教版九年级物理第十八章电功率测试题
一、选择题（24分）
1.下列四位科学家中，以他的名字命名电功率单位的是（ ）
A.焦耳 B.安培 C.瓦特 D.欧姆
2.甲、乙两电器电功率之比为1:2,通电时间之比为3:4，则消耗电能之
比为: （ ）
3题
A. 1:2 B. 3:8 C. 3:4 D. 2:3

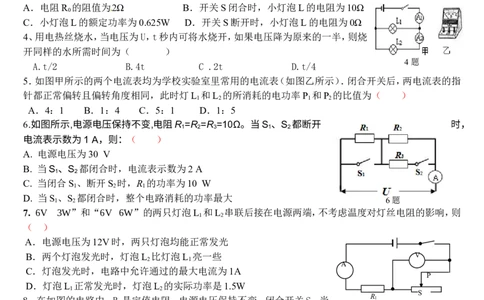

3．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R
0
接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列
说法不正确的是（ ）
A．电阻R 的阻值为2Ω B．开关S闭合时，小灯泡L的电阻为10Ω
0
C．小灯泡L的额定功率为0.625W D．开关S断开时，小灯泡L的电阻为0Ω
4、用电热丝烧水，当电压为U，t秒内可将水烧开，如果电压降为原来的一半，则烧
开同样的水所需时间为（ ）
4题
A.t/2 B.4t C .2t D.t/4
5．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指
针都正常偏转且偏转角度相同，此时灯L 和L 的所消耗的电功率P 和P 的比值为（ ）
1 2 1 2
A．4：1 B．1：4 C．5：1 D．1：5
6.如图所示,电源电压保持不变,电阻R =R =R =10Ω。当S 、S 都断开 时，
1 2 3 1 2
电流表示数为1 A，则：（ ）
A. 电源电压为30 V
B. 当S 、S 都闭合时，电流表示数为2 A
1 2
C. 当闭合S 、断开S 时，R 的功率为10 W
1 2 1
D. 当S 1 、S 2 都闭合时，整个电路消耗的功率最大 6题
7. 6V 3W”和“6V 6W”的两只灯泡L 和L 串联后接在电源两端，不考虑温度对灯丝电阻的影响，则
1 2
（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L 比灯泡L 亮一些 V
2 1
A
C．灯泡发光时，电路中允许通过的最大电流为1A
P
D．灯泡L 正常发光时，灯泡L 的实际功率是1.5W
1 2
S
8、在如图的电路中，R 是定值电阻，电源电压保持不变。闭合开关S，当 R 1 R 2
1
8题
滑动变阻器滑片P向右滑动时，下列现象中会发生的是（ ）
A.电流表、电压表的示数都变小 B．电流表示数变小，电压表示数不变
C．电路消耗的总功率增加 D．R 消耗的电功率减小
1
二、填空题（30分）
9.芳家夏天常用的“电热驱蚊器”是利用电流的_____效应工作的，发热元件是一个阻值为1000Ω的电阻
接在照明电路中通电100s产生的热量为________J。她家电能表铭牌上标有“220V 10(40)A 50HZ
2000r/kW・h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转
圈。
0 8 6 5 4 0 8 6 4 0
10.明去打开水，水未开，此时观察到温度计示数为77 ℃，电能表示数为 ；水开时，温度
计示数为97 ℃，电能表示数为 ，电热水器消耗了 J的电能。第二天小明又去打水，发现水仍未开，水的温度为t，等到水开时温度计示数为98 ℃，这段时间内电热水器消耗的电能为
2.1 kW·h，则t = ℃。两天水开时的温度不同，是由于液体的沸点与 有关。
［c = 4.2×103 J/(kg·℃)，电路中只有电热水器，且水的质量相等，不计热损失］
水
11．如图7所示，电源电压为18V且保持不变，电压表的量程为0一15V，电流表的量
程为0-0．6A,滑动变阻器的最大阻值100Ω，小灯泡L标有“6V3W”字样，闭合开关
S,当灯泡正常发光时，电压表示数为_____V，滑动变阻器的功率为 W，若
灯泡的电阻不变。在保证电路各元件安全的情况下．滑动变阻器连人电路中的阻值变
化范围为 。
12.一盏标有“220V 100W”的白炽灯正常发光时的电阻为 Ω，“220V 100W”的白炽灯
与“220V 20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW·h的电能，节能
灯比白炽灯多工作 h。
13．一台额定功率为1000W的电水壶，将1.25 kg温度为20℃的水加热至100℃，不计热量损失，需要正
常工作 min[水的比热容为4.2×103J／(kg·℃)]。
14、 甲、乙两个灯泡分别标有“220V 40W”、“220V 60W”字样，并联在220V电源上通过灯丝电流大
的是 灯泡；如果两灯泡钨丝长短一样，则钨丝较粗的是 灯泡；若它们串联在220V的电路中
较亮的是 灯泡。
三、实验题（20分）

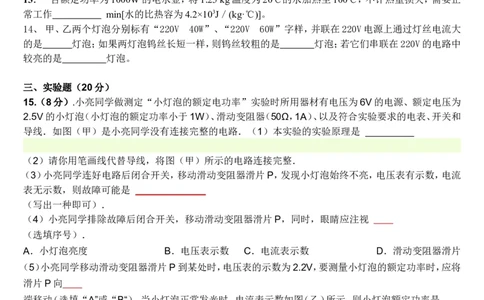

15.（8分）.小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为
2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω，1A）、以及符合实验要求的电表、开关和
导线．如图（甲）是小亮同学没有连接完整的电路．（1）本实验的实验原理是 _________
（2）请你用笔画线代替导线，将图（甲）所示的电路连接完整．
（3）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流
表无示数，则故障可能是 _____________
（写出一种即可）．
（4）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视
（选填序号）．
A．小灯泡亮度 B．电压表示数 C．电流表示数 D．滑动变阻器滑片
（5）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，要测量小灯泡的额定功率时，应将
滑片P向
端移动（选填“A”或“B“）．当小灯泡正常发光时，电流表示数如图（乙）所示，则小灯泡额定功率是___
W，此时小灯泡的电阻是 _____
Ω．该实验中滑动变阻器除了保护电路外，还有 _________________________
的作用．
27题
28题
16（6分）.小强在进行“测定小 图 灯泡的电功率”的实验，已知电源电压为3V，小灯
27
泡的额定电压为2.5V，他已连 接了部分电路，如图26所示，请你接着完成下列步骤：
（1）用笔画线代替导线，将图示的电路连接完整。
（2）连接电路时，开关S应当处于_________状态，闭合开关前，滑动变阻器的滑片P应置于________（选
填“左端”或“右端”）。
（3）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示
数为0，则出现故障的原因可能是 。
（4）故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图27
所示，为了测量小灯泡的额定功率，应将滑片P向 端移动。
（5）当小灯泡正常发光时，电流表的示数如图28所示，则电流表的示数为 A，小灯泡的额定功
率是___________W。

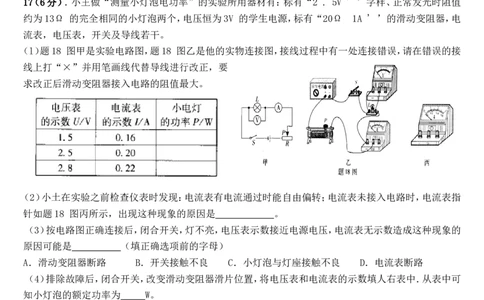

17（6分）．小王做“测量小灯泡电功率”的实验所用器材有：标有“2 . 5V ' ’字样、正常发光时阻值
约为13Ω 的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω 1A ' ’的滑动变阻器，电
流表，电压表，开关及导线若干。
（l）题18 图甲是实验电路图，题18 图乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接
线上打“×”并用笔画线代替导线进行改正，要
求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指
针如题18 图丙所示，出现这种现象的原因是 。
（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的
原因可能是 （填正确选项前的字母）
A．滑动变阻器断路 B．开关接触不良 C．小灯泡与灯座接触不良 D．电流表断路
（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可
知小灯泡的额定功率为 W。
（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为 W。
四、计算题 （26分）
18..生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用
电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探
究电热器多档位的问题。已知R =10Ω，R =30Ω，请计算:
1 2
（1）S 、S 断开，S 闭合时，电路中的电流是多少?
1 2 3
（2）S 断开，S 、S 闭合时，通电5min整个电路消耗的电能是多少?
3 1 219.如右图所示是额定电压为220V的理发用电吹风的典型电路，其中
电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功
率为120W。(1)要送冷风，选择开关应放在______位置；要送热风，选
择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功
是多少?
(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？
20.右表是小明家电热水壶的铭牌。求：（1）电热水壶的电阻。（2）将1Kg水从 产品型号 EL—8952
额定功率 220V
20℃加热到100℃，水吸收的热量。（3）要放出这些热量，电热水壶正常工作的
频 率 50HZ
时间[不计热量损失，c =4.2×103J/(kg·℃)] 额定功率 1000W
水
容 量 1.0L
