第十八章 电功率练习题
一、选择题
1．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（ ）
A． 通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5
C． 灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗
2．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发
光，下列说法正确的是（ ）
A． 通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1
C． 灯L2比灯L1亮 D．灯L1和L2的实际功率之比为2：1
3．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此
时灯L 和L 的所消耗的电功率P 和P 的比值为（ ）
1 2 1 2
A．4：1 B．1：4 C．5：1 D．1：5
4.甲、乙两用电器电功率之比为1:2,通电时间之比为3:4，则消耗电能之比为:（ ）
A. 1:2 B. 3:8 C. 3:4 D. 2:3

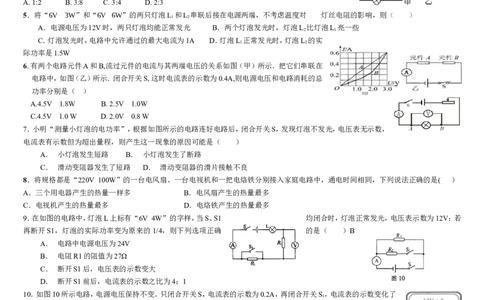

5．将“6V 3W”和“6V 6W”的两只灯泡L 和L 串联后接在电源两端，不考虑温度对 灯丝电阻的影响，则（ ）
1 2
A．电源电压为12V时，两只灯泡均能正常发光 B．两个灯泡发光时，灯泡L 比灯泡L 亮一些
2 1
C．灯泡发光时，电路中允许通过的最大电流为1A D．灯泡L 正常发光时，灯泡L 的实
1 2
际功率是1.5W
6. 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在
电路中，如图（乙）所示．闭合开关S, 这时电流表的示数为0.4A,则电源电压和电路消耗的总
功率分别是（ ）
A.4.5V 1.8W B. 2.5V 1.0W
C.4.5V 1.0 W D. 2.0V 0.8 W
7．小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，
电流表有示数但为超出量程，则产生这一现象的原因可能是（ ）
A． 小灯泡发生短路 B． 小灯泡发生了断路
C． 滑动变阻器发生了短路 D． 滑动变阻器的滑片接触不良
8．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是( ）
A．三个用电器产生的热量一样多 B．电风扇产生的热量最多
C．电视机产生的热量最多 D．电烙铁产生的热量最多
9．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1 均闭合时，灯泡正常发光，电压表示数为12V；若
再断开S1，灯泡的实际功率变为原来的1/4，则下列选项正确 的是（ ）B
A． 电路中电源电压为24V
B． 电阻R1的阻值为27Ω
C． 断开S1后，电压表的示数变大
D． 断开S1前后，电流表的示数之比为4：1
10．如图10所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S，电流表的示数变化了
1
0.3A。那么闭合S、S 后，R 与R 的电功率之比是A
1 1 2
A．2：3 B．3：2 C．5：2 D．1：2
二、填空题
11．4月初小芳家中的电能表的示数为 ，5月初电能表如图所示，本月她家共使用了 度电．
她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是 J．
12.电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独
接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是
kW·h，该用电器的功率是 W。
13.如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样．闭合开关，从右向左缓慢滑动变阻器滑片，直到
其中一盏灯恰好正常发光，此时电压表的示数是 V，A灯和B灯的总功率是 W．
14．（3分）（2013•锦州）如图所示电路，电源电压为6V，R=10Ω，R=20Ω，R=5Ω，闭合开关S，当闭合开关
1 2 3 1
S、S，通过R 的电流是 A，当断开S、闭合S，R 两端的电压使 V，当断开S、S，电路消耗的功率
2 3 2 2 3 1 2 3
是 W．15．如图所示电路，电源电压不变，电灯L 标有“6V 1.2W“字样。当开关S、S 均闭合时，电灯L 恰 能 正 常
1 2
发光，电流表示数为0.5A。则：
⑴ 电动机两端电压为_______V，通过电动机的电流为_______A。
⑵ 通电1min 电路消耗电能_______J。
16．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r／kW·h
的电能表转盘转了50转，则电饭煲的额定功率是 W，如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%，则电饭煲工作1
小时消耗的电能是 kW·h.（设电阻丝电阻恒定）
17.已知R：R =3：4，当电R、R 串联在电路中时，R、R 两端的电压之比U：U ；当电阻R、R 并联在电路中时，在相同的时间
1 2 1 2 1 2 1 2= 1 2
内电流通过R、R 所产生的热量之比R、R=
1 2 1 2
18.某电热壶铭牌上标有“220V 1000W”字样，当其正常工作时，把质量为2kg、温度为30℃的水加热到80℃，用时10min【C
水
=4.2×103J/(㎏·℃)】。加热过程中，水吸收的热量是 J，电热壶烧水的效率是 。
三、实验题

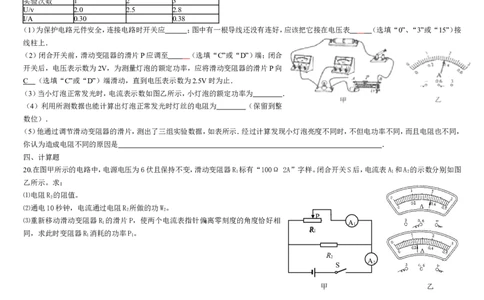

19.图甲是在物理实验是测量小灯泡额定功率的实验装置，小灯泡上标有2.5V的字样，采用两节新的干电池做电源．
实验次数 1 2 3
U/v 2.0 2.5 2.8
I/A 0.30 0.38
（1）为保护电路元件安全，连接电路时开关应 ；图中有一根导线还没有连好，应该把它接在电压表 （选填“0”、“3”或“15”）接
线柱上．
（2）闭合开关前，滑动变阻器的滑片P应调至 （选填“C”或“D”）端；闭合
开关后，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器的滑片P向
C （选填“C”或“D”）端滑动，直到电压表示数为2.5V时为止．
（3）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 ．
（4）利用所测数据也能计算出灯泡正常发光时灯丝的电阻为 （保留到整
数位）．
（5）他通过调节滑动变阻器的滑片，测出了三组实验数据，如表所示．经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，
你认为造成电阻不同的原因是 ．
四、计算题
20.在图甲所示的电路中，电源电压为6伏且保持不变，滑动变阻器R 标有“100Ω 2A”字样。闭合开关S后，电流表A 和A 的示数分别如图
1 1 2
乙所示。求：
⑴电阻R 的阻值。
2
⑵通电10秒钟，电流通过电阻R 所做的功W。
2 2
P
⑶重新移动滑动变阻器R 1 的滑片P，使两个电流表指针偏离零刻度的角度恰好相 A 1
同，求此时变阻器R 消耗的功率P。
RR1
1 1
R
2
A
S 2
甲 乙
21.生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻
值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R=10Ω，R=30Ω，请
1 2
计算:
（1）S、S 断开，S 闭合时，电路中的电流是多少?
1 2 3
（2） S 断开，S、S 闭合时，通电5min电路消耗的电能是多少?
1 2 3
（3）该电路的最大功率和最小功率之比是多少?
