单元质量检测
九年级物理·18·电功率（一）
一、选择题(本卷共16小题，每小题3分，共48分)
1.电功的国际单位是（ ）
A.伏特（V） B.安培（A） C.焦耳（J） D.瓦特（W）
2.利用电流热效应工作的用电器是（ ）
A.电风扇 B.电脑 C.电冰箱 D.电水壶

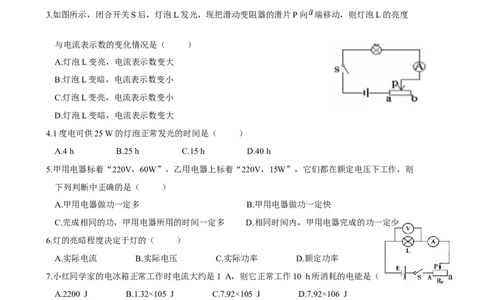

3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向 端移动，则灯泡L的亮度
与电流表示数的变化情况是（ ）
A.灯泡L变亮，电流表示数变大
B.灯泡L变暗，电流表示数变小
C.灯泡L变亮，电流表示数变小
D.灯泡L变暗，电流表示数变大
4.1度电可供25 W的灯泡正常发光的时间是（ ）
A.4 h B.25 h C.15 h D.40 h
5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则
下列判断中正确的是（ ）
A.甲用电器做功一定多 B.甲用电器做功一定快
C.完成相同的功，甲用电器所用的时间一定多 D.相同时间内，甲用电器完成的功一定少
6.灯的亮暗程度决定于灯的（ ）
A.实际电流 B.实际电压 C.实际功率 D.额定功率
7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（ ）
A.2200 J B.1.32×105 J C.7.92×105 J D.7.92×106 J
8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（ ）
A.磨刀，是为了增大压力 B.高压锅做饭熟的快，是因为锅内气压增大沸点升高
C.电饭锅做饭时，把电能转化成内能 D.冰箱里取出来的水果表面会有小水珠，是液化现象
9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（ ）
A.闭合开关前，滑片P应滑到B端
B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮
10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中
的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电
器的额定功率是（ ）
A.0.01kW B.0.06kW C.0.1kW D.0.6kW

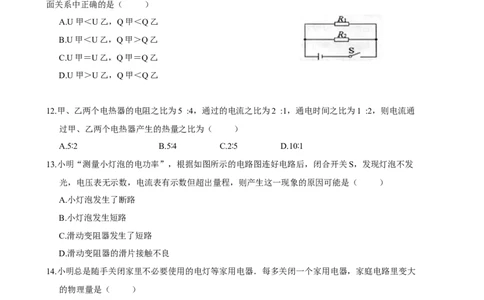

11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电
后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下
面关系中正确的是（ ）
A.U甲＜U乙，Q甲＜Q乙
B.U甲＜U乙，Q甲＞Q乙
C.U甲＝U乙，Q甲＝Q乙
D.U甲＞U乙，Q甲＜Q乙
12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通
过甲、乙两个电热器产生的热量之比为（ ）
A.5∶2 B.5∶4 C.2∶5 D.10∶1
13.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发
光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（ ）
A.小灯泡发生了断路
B.小灯泡发生短路
C.滑动变阻器发生了短路
D.滑动变阻器的滑片接触不良
14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大
的物理量是（ ）
A.总功率 B.总电流 C.总电压 D.总电阻
15.如图所示电路中，已知R1 ＞R2，闭合开关S后（ ）
A.电流通过R1、R2产生的热量Q1 Q2
B.通过R1、R2的电流I1 ＞I2
C.R1、R2两端的电压U1 ＞U2
D.R1、R2消耗的电功率P1 ＞P2
16.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．
下列说法错误的是（ ）
A.灯泡的额定功率为1 W B.灯泡正常发光时的电阻为9 Ω
C.灯泡的实际功率为0.64 W D.此时灯泡和滑动变阻器的阻值之比为8∶7
二、填空题(本大题共4小题，每空1分，共8分)

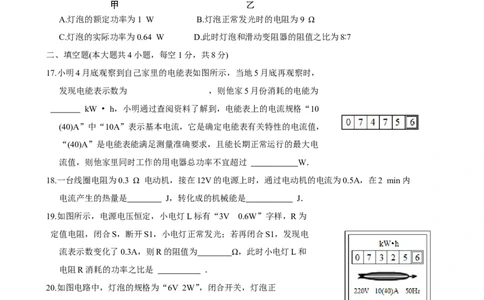

17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，
发现电能表示数为 ，则他家5月份消耗的电能为
kW • h，小明通过查阅资料了解到，电能表上的电流规格“10
(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，
“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电
流值，则他家里同时工作的用电器总功率不宜超过 W．
18.一台线圈电阻为0.3 Ω 电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内
电流产生的热量是 J，转化成的机械能是 J．
19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为
定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电
流表示数变化了0.3A，则R的阻值为 Ω，此时小电灯L和
电阻R消耗的功率之比是 ．
20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正
常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示
数 (选填“变大”、“变小”或“不变”)．电源电
压为 V．
三、作图题(本大题共2小题，共6分)
21.在电路中的 ○ 内填上适当的电表符号，使R1、R2并联连接．
22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动
变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)

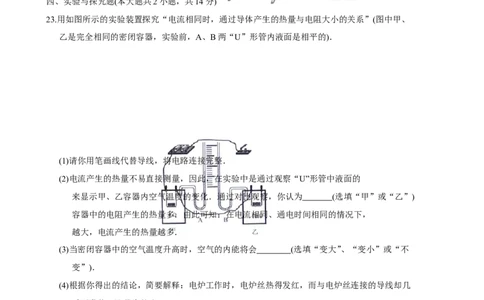

23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、
乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．
(1)请你用笔画线代替导线，将电路连接完整．
(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的
来显示甲、乙容器内空气温度的变化．通过对比观察，你认为 (选填“甲”或“乙”)
容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下 ，
越大，电流产生的热量越多．
(3)当密闭容器中的空气温度升高时，空气的内能将会 (选填“变大”、“变小”或“不
变”)．
(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几
乎不发热，这是为什么？ ．
24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都
完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误： ．
(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察 到
时，表明小灯泡正常发光，并记录电流表的示数．
(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记
录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为 瓦．
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
五、计算题(本大题共2小题，共12分)
25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，
这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？
26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑
小灯泡阻值的变化) ．
(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为
0.6A，求电源电压和电阻R的阻值；
(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．
九年级物理·18·电功率（详细答案
一、选择题
1.C 2.D 3.A 4.D 5.B 6.C 7.D 8.A 9.B
10.D 11.A 12.A 13.B 14.D 15.A 16.C
二、填空题
17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6
三、作图题
21. 22.
四、实验与探究题
23.(1)
(2)高度差；乙；电阻
(3)变大
(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导
线的电阻极小，所以几乎不发热．
24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联
(2)电压表的示数为2.5V
(3)0.98
五、计算题
25.【答案】2640 ；3.6
26.【答案】(1)6 V ；60 Ω (2)5 J
