2015-2016学年安徽省安庆市九年级（下）月考物理试卷
一、填空题（每空2分，共30分）
1．单位换算：
0.22A= uA
2mV= KV
4.6×107Ω= MΩ
2．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度
相同，但丙较粗，则这三根电阻丝的电阻值最大的是 ，最小的是 ．

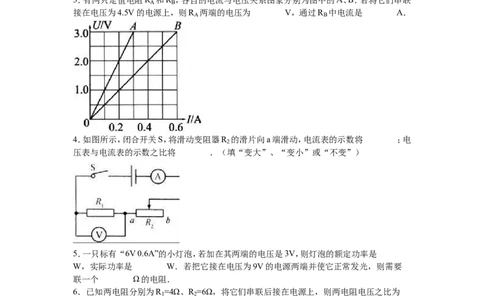

3．有两只定值电阻R 和R ，各自的电流与电压关系图象分别为图中的A、B．若将它们串联
A B
接在电压为4.5V的电源上，则R 两端的电压为 V，通过R 中电流是 A．
A B
4．如图所示，闭合开关S，将滑动变阻器R 的滑片向a端滑动，电流表的示数将 ；电
2
压表与电流表的示数之比将 ．（填“变大”、“变小”或“不变”）
5．一只标有“6V 0.6A”的小灯泡，若加在其两端的电压是3V，则灯泡的额定功率是
W，实际功率是 W．若把它接在电压为9V的电源两端并使它正常发光，则需要
联一个 Ω的电阻．
6．已知两电阻分别为R =4Ω、R =6Ω，将它们串联后接在电源上，则两电阻电压之比为
1 2
，电功之比为 ；若将它们并联后接在电源上，则两电阻电流之比为 ，电功之
比为 ．
7．一个家用电能表的表盘上标有3000r/kW•h字样，转盘在3分钟内转了150转，则电流通过
用电器做的功是 J．
二、选择题（本题共10小题，每小题3分，共30分，每题只有一个正确答案，请将正确选项的
序号填入下表内）
8．由欧姆定律I= 变形可得R= ．下列说法正确的是（ ）
1A．导体电阻跟它两端的电压成正比
B．导体电阻跟通过它的电流成反比
C．导体电压跟通过它的电流成正比
D．导体电阻跟通过的电流和它两端电压无关
9．将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙
铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是（ ）
A．电烙铁 B．充电器 C．电风扇 D．一样多
10．把两完全相同的电阻丝串联后接在电压为U的电源上，它们在时间t内产生的热量为
Q ；若把它们并联起来接在同一电源上，在相同的时间内产生的热量为Q ，则（ ）
1 2
A．Q ：Q =1：4 B．Q ：Q =4：1 C．Q ：Q =1：2 D．Q ：Q =2：1
1 2 1 2 1 2 1 2
11．A、B、C、D四个带电的小球，已知：A吸引B，B排斥C，C排斥D，A带正电．则B、C、D
三小球带电的种类分别是（ ）
A．正电，负电，负电B．负电，正电，正电
C．负电，负电，负电 D．正电，负电，正电

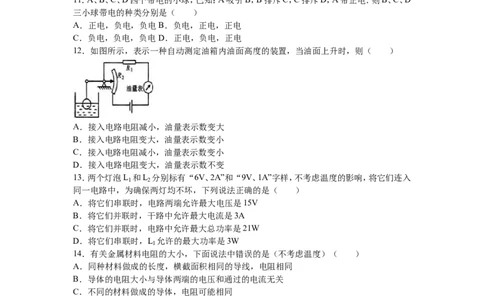

12．如图所示，表示一种自动测定油箱内油面高度的装置，当油面上升时，则（ ）
A．接入电路电阻减小，油量表示数变大
B．接入电路电阻变大，油量表示数变小
C．接入电路电阻减小，油量表示数变小
D．接入电路电阻变大，油量表示数不变
13．两个灯泡L 和L 分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入
1 2
同一电路中，为确保两灯均不坏，下列说法正确的是（ ）
A．将它们串联时，电路两端允许最大电压是15V
B．将它们并联时，干路中允许最大电流是3A
C．将它们并联时，电路中允许最大总功率是21W
D．将它们串联时，L 允许的最大功率是3W
1
14．有关金属材料电阻的大小，下面说法中错误的是（不考虑温度）（ ）
A．同种材料做成的长度，横截面积相同的导线，电阻相同
B．导体的电阻大小与导体两端的电压和通过的电流无关
C．不同的材料做成的导体，电阻可能相同
D．对于同种材料，长度长，电阻大；横截面积大，电阻大
15．如图所示的电路中，电源电压不变，开关S闭合，灯L 和L 都正常发光．一段时间后，突
1 2
然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
216．将一个标有“36V40W”的灯泡接入某段电路时，测得通过它的电流是1A，那么，它的实
际功率是（ ）
A．大于40W B．等于40W C．小于40W D．无法判断
17．把”8V4W”和”8V 8W”灯并联在4V的电源下，都能发光，则电源输出的总功率是
（ ）
A．8W B．3W C．12W D．4W
三、实验探究题（本题共2小题，共22分）
18．在“测定小灯泡的电功率”实验中，所用电源的电压为4.5伏．小灯泡L标有“3.8V”字
样，滑动变阻器标有“1Α 20Ω”字样．

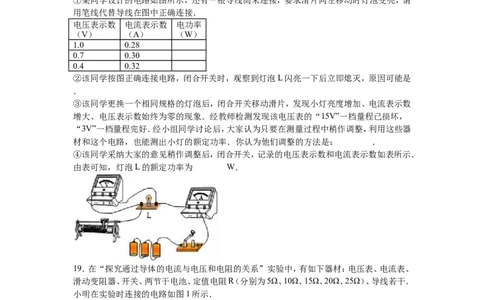

①某同学设计的电路如图所示，还有一根导线尚未连接，要求滑片向左移动时灯泡变亮，请
用笔线代替导线在图中正确连接．
电压表示数 电流表示数 电功率
（V） （A） （W）
1.0 0.28
0.7 0.30
0.4 0.32
②该同学按图正确连接电路，闭合开关时，观察到灯泡L闪亮一下后立即熄灭，原因可能是
．
③该同学更换一个相同规格的灯泡后，闭合开关移动滑片，发现小灯亮度增加、电流表示数
增大、电压表示数始终为零的现象．经教师检测发现该电压表的“15V”一档量程已损坏，
“3V”一档量程完好．经小组同学讨论后，大家认为只要在测量过程中稍作调整，利用这些器
材和这个电路，也能测出小灯的额定功率．你认为他们调整的方法是： ．
④该同学采纳大家的意见稍作调整后，闭合开关，记录的电压表示数和电流表示数如表所示．
由表可知，灯泡L的额定功率为 W．
19．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、
滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．

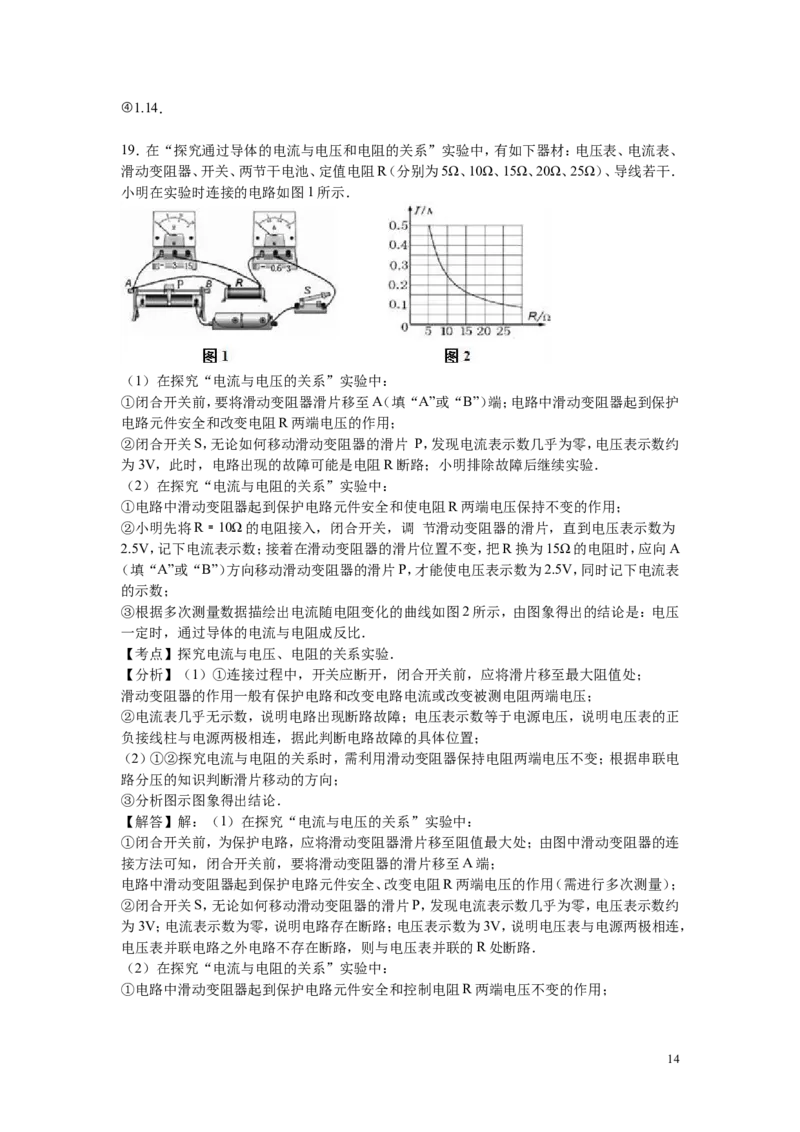

小明在实验时连接的电路如图1所示．
（1）在探究“电流与电压的关系”实验中：
3①闭合开关前，要将滑动变阻器滑片移至 （填“A”或“B”）端；电路中滑动变阻器
起到保护电路元件安全和 的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片 P，发现电流表示数几乎为零，电压表示数约
为3V，此时，电路出现的故障可能是 ；小明排除故障后继续实验．
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和 的作用；
②小明先将R﹦10Ω的电阻接入，闭合开关，调 节滑动变阻器的滑片，直到电压表示数为
2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向
（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表
的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，由图象得出的结论是：
．
四、计算题（20题10分，21题8分，共18分）
20．一只电烙铁的规格为“220V 110W”请回答下列问题：
（1）该电烙铁正常工作的电流为多少？
（2）该电烙铁的电阻为多少？
（3）在额定电压下通电10min产生多少热量？
21．两电阻a、b各自的电流与两端电压的关系图线如图甲所示，如果把a、b两个电阻串联接
成如图乙所示的电路时，电流表的示数为0.2A．
求：
（1）电阻b的电功率．
（2）电阻a、b在lmin内消耗电能之和．
42015-2016 学年安徽省安庆市九年级（下）月考物理试卷
参考答案与试题解析
一、填空题（每空2分，共30分）
1．单位换算：
0.22A=2.2×105uA
2mV=2×10﹣6KV
4.6×107Ω=46MΩ
【考点】物理量的单位及单位换算．
【分析】此题考查物理量不同单位间的换算，运用不同单位间的具体关系，利用数学上的运算
就可解答．
【解答】解：
①因为1A=106μA，所以0.22A=0.22×106μA=2.2×105μA；
②因为1mV=10﹣6kV，所以2mV=2×10﹣6kV；
③因为1Ω=10﹣6MΩ，所以4.6×107Ω=4.6×107×10﹣6MΩ=46MΩ．
故答案为：2.2×105；2×10﹣6；46．
2．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度
相同，但丙较粗，则这三根电阻丝的电阻值最大的是甲，最小的是丙．
【考点】影响电阻大小的因素．
【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大，横截面积越小，电阻
越大．
【解答】解：甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长，所以
甲的阻值大于乙的阻值；乙、丙的长度相同，但丙较粗，所以乙的阻值大于丙的阻值；即阻值
由大到小排列为：甲、乙、丙，则这三根电阻丝的电阻值最大的是甲，最小的是丙；
故答案为：甲，丙．
3．有两只定值电阻R 和R ，各自的电流与电压关系图象分别为图中的A、B．若将它们串联
A B
接在电压为4.5V的电源上，则R 两端的电压为3V，通过R 中电流是0.3A．
A B
【考点】欧姆定律的应用．
【分析】根据欧姆定律可计算R 和R 的电阻，根据串联电路电压规律可计算它们串联后的
A B
电阻，串联电路各处电流都相等，进一步根据欧姆定律计算R 两端的电压和通过R 中电流．
A B
5【解答】解：R = ，
A
R = ，
B
R=R +R =10Ω+5Ω=15Ω，
A B
，
U =IR =0.3A×10Ω=3V，
A A
故答案为：3，0.3．

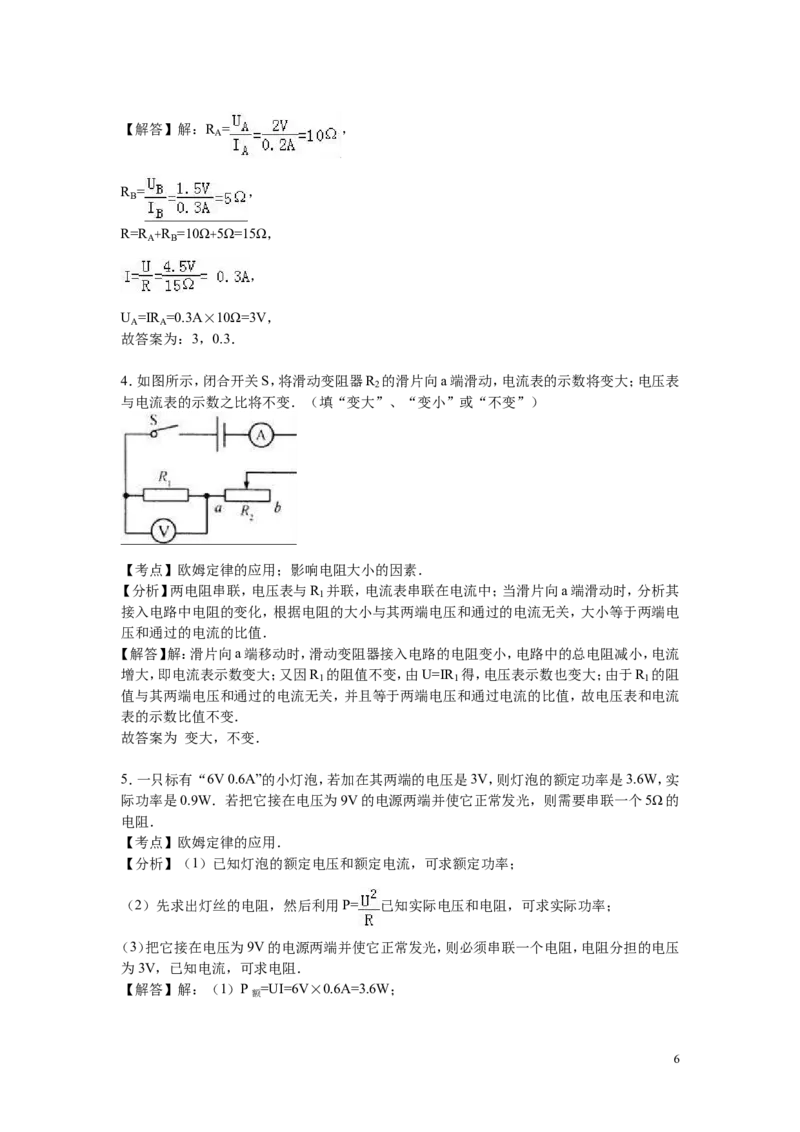

4．如图所示，闭合开关S，将滑动变阻器R 的滑片向a端滑动，电流表的示数将变大；电压表
2
与电流表的示数之比将不变．（填“变大”、“变小”或“不变”）
【考点】欧姆定律的应用；影响电阻大小的因素．
【分析】两电阻串联，电压表与R 并联，电流表串联在电流中；当滑片向a端滑动时，分析其
1
接入电路中电阻的变化，根据电阻的大小与其两端电压和通过的电流无关，大小等于两端电
压和通过的电流的比值．
【解答】解：滑片向a端移动时，滑动变阻器接入电路的电阻变小，电路中的总电阻减小，电流
增大，即电流表示数变大；又因R 的阻值不变，由U=IR 得，电压表示数也变大；由于R 的阻
1 1 1
值与其两端电压和通过的电流无关，并且等于两端电压和通过电流的比值，故电压表和电流
表的示数比值不变．
故答案为 变大，不变．
5．一只标有“6V 0.6A”的小灯泡，若加在其两端的电压是3V，则灯泡的额定功率是3.6W，实
际功率是0.9W．若把它接在电压为9V的电源两端并使它正常发光，则需要串联一个5Ω的
电阻．
【考点】欧姆定律的应用．
【分析】（1）已知灯泡的额定电压和额定电流，可求额定功率；
（2）先求出灯丝的电阻，然后利用P= 已知实际电压和电阻，可求实际功率；
（3）把它接在电压为9V的电源两端并使它正常发光，则必须串联一个电阻，电阻分担的电压
为3V，已知电流，可求电阻．
【解答】解：（1）P =UI=6V×0.6A=3.6W；
额
6（2）∵I=
∴R= = =10Ω，
灯泡的实际功率：P = = =0.9W；
实
（3）把它接在电压为9V的电源两端并使它正常发光，需要串联分压，另一个电阻分压U =U
1
﹣U=9﹣6V=3V．则R = = =5Ω．
总 串
故答案为：3.6；0.9；串；5．
6．已知两电阻分别为R =4Ω、R =6Ω，将它们串联后接在电源上，则两电阻电压之比为2：3，
1 2
电功之比为2：3；若将它们并联后接在电源上，则两电阻电流之比为3：2，电功之比为3：2．
【考点】欧姆定律的应用；串联电路的电流规律；并联电路的电压规律；电功的计算．
【分析】（1）两电阻串联时各处的电流相等，根据欧姆定律求出两电阻两端的电压之比，根据
W=I2Rt求出电功之比；
（2）两电阻并联时各支路两端的电压相等，根据欧姆定律求出两电阻的电流之比，根据P=
求出电功之比．
【解答】解：（1）两电阻串联时，
∵串联电路中各处的电流相等，
∴根据欧姆定律可得，两电阻两端的电压之比：
= = = = ，
根据P=I2R可得，两电阻的电功之比：
= = = ；
（2）两电阻并联时，
∵并联电路中各支路两端的电压相等，
∴通过两电阻的电流之比：
= = = ，
电功之比：
7= = = ．
故答案为：2：3；2：3；3：2；3：2．
7．一个家用电能表的表盘上标有3000r/kW•h字样，转盘在3分钟内转了150转，则电流通过
用电器做的功是1.8×105 J．
【考点】电能表参数的理解与电能的求法．
【分析】3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，据此求出
表盘转150转电流做的功．
【解答】解：表盘转150r电流做的功：
W= kW•h= ×3.6×106J=1.8×105J．
故答案为：1.8×105．
二、选择题（本题共10小题，每小题3分，共30分，每题只有一个正确答案，请将正确选项的
序号填入下表内）
8．由欧姆定律I= 变形可得R= ．下列说法正确的是（ ）
A．导体电阻跟它两端的电压成正比
B．导体电阻跟通过它的电流成反比
C．导体电压跟通过它的电流成正比
D．导体电阻跟通过的电流和它两端电压无关
【考点】欧姆定律的变形公式．
【分析】（1）导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导
体本身的一种性质，与流过的电流和两端的电压无关；
（2）电压是产生电流的原因，先有电压后有电流．
【解答】解：（1）电阻是导体本身的一种性质，与两端的电压和通过的电流无关，R= 是计算
导体电阻大小的一种方法，故AB不正确，D正确；
（2）电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C不正确．
故选D．
9．将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙
铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是（ ）
A．电烙铁 B．充电器 C．电风扇 D．一样多
【考点】电热；电功的实质．
【分析】解答本题要注意区分电热和电功，明白对于不同的电器二者的关系．
8【解答】解：3个用电器虽然功率一样，但是电风扇主要把电能转化为机械能，发热量较小，充
电器将电能转化为化学能在电池里储存起来，发热量很小，只有电烙铁是利用电热，电能全
部变成内能．
故选A．
10．把两完全相同的电阻丝串联后接在电压为U的电源上，它们在时间t内产生的热量为
Q ；若把它们并联起来接在同一电源上，在相同的时间内产生的热量为Q ，则（ ）
1 2
A．Q ：Q =1：4 B．Q ：Q =4：1 C．Q ：Q =1：2 D．Q ：Q =2：1
1 2 1 2 1 2 1 2
【考点】焦耳定律的计算公式及其应用．
【分析】根据电阻的串联和并联求出两种情况下电路中的电阻之比，再根据焦耳定律Q=I2Rt=
t求出相同时间内两种情况下产生的热量之比．
【解答】解：设每根电阻丝的电阻为R，
当两电阻串联时，总电阻R =2R，
串
当两电阻并联时，总电阻R = ，
并
∵Q=I2Rt= t，
∴相同时间内两种情况下产生的热量之比：
= = = = ．
故选A．
11．A、B、C、D四个带电的小球，已知：A吸引B，B排斥C，C排斥D，A带正电．则B、C、D
三小球带电的种类分别是（ ）
A．正电，负电，负电B．负电，正电，正电
C．负电，负电，负电 D．正电，负电，正电
【考点】物体带电情况的判断．
【分析】电荷间的作用规律：同种电荷互相排斥、异种电荷互相吸引．从A带正电，逐个分析．
【解答】解：A带正电，A吸引B，异种电荷互相吸引，说明B带负电；B排斥C，同种电荷互相
排斥，说明C带负电；C排斥D，同种电荷互相排斥，说明D带负电．
故选C．
12．如图所示，表示一种自动测定油箱内油面高度的装置，当油面上升时，则（ ）
9A．接入电路电阻减小，油量表示数变大
B．接入电路电阻变大，油量表示数变小
C．接入电路电阻减小，油量表示数变小
D．接入电路电阻变大，油量表示数不变
【考点】欧姆定律的应用；电流表的使用；滑动变阻器的使用．
【分析】由电路图可知，油量表串联在电路中为电流表，R 与R 串联；当油面上升时，浮子上
1 2
升，R 接入电路的电阻变小，根据欧姆定律可知电路中电流的变化即油量表示数的变化．
2
【解答】解：由电路图可知，油量表串联在电路中为电流表，R 与R 串联；
1 2
当油面上升时，R 接入电路的电阻变小，电路中的总电阻变小；
2
根据欧姆定律可得，电路中的电流变大，即油量表的示数变大．
故选A．
13．两个灯泡L 和L 分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入
1 2
同一电路中，为确保两灯均不坏，下列说法正确的是（ ）
A．将它们串联时，电路两端允许最大电压是15V
B．将它们并联时，干路中允许最大电流是3A
C．将它们并联时，电路中允许最大总功率是21W
D．将它们串联时，L 允许的最大功率是3W
1
【考点】电阻的串联；欧姆定律的应用；电阻的并联．
【分析】根据题目中给出两个灯泡的电压值和电流值，可以利用欧姆定律求出两盏灯泡的电
阻，结合选项进行分析即可．
【解答】解：由灯泡L 标有“6V、2A”，可以求出R = = =3Ω，由灯泡L 标有“9V、1A”，可
1 1 2
以求出R = = =9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；
2
A、将它们串联时，则干路最大电流是1A，总电压为1A×（3Ω+9Ω）=12V，不符合题意；
B、将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I= =2.67A，不
符合题意；
C、将它们并联时，电路中允许最大总功率P= =16W，不符合题意；
D、将它们串联时，L 允许的最大电流是1A，所以最大功率P=I2R=3W，符合题意；
1
故选D．
14．有关金属材料电阻的大小，下面说法中错误的是（不考虑温度）（ ）
10A．同种材料做成的长度，横截面积相同的导线，电阻相同
B．导体的电阻大小与导体两端的电压和通过的电流无关
C．不同的材料做成的导体，电阻可能相同
D．对于同种材料，长度长，电阻大；横截面积大，电阻大
【考点】影响电阻大小的因素．
【分析】电阻的大小取决于物体的材料、导体的长度及导体的横截面积，与导体两端的电压和
通过导体的电流无关．
【解答】解：
导体的电阻取决于导线的材料、导线的长度及导线的横截面积；三个量共同决定导体的电阻；
A、同种材料做成的长度，横截面积相同的导线，电阻相同，故A正确；
B、导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，故
B正确；
C、不同的材料做成的导体，电阻可能相同，也可能不同，故C正确；
D、对于同种材料，长度长，电阻不一定大，还要看横截面积；横截面积大，电阻不一定大，还
要看长度，故D错误．
故选：D．
15．如图所示的电路中，电源电压不变，开关S闭合，灯L 和L 都正常发光．一段时间后，突
1 2
然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【考点】电流表、电压表在判断电路故障中的应用．
【分析】分析电路知，两只灯泡并联，电流表测量L 支路电流，电压表测量电源电压．
1
并联电路的特点是：各用电器工作状态互不影响．
【解答】解：
A、如果灯泡L 短路，整个电路短路，电流表电压表示数都变为零．此选项不符合题意；
1
B、如果灯泡L 短路，整个电路短路，电流表电压表示数都变为零．此选项不符合题意；
2
C、如果灯泡L 断路，不发光；电流表断路无示数．此选项不符合题意；
1
D、如果灯泡L 断路，电流表测量L 支路电流不受影响，示数不变；电源电压不变，电压表示
2 1
数不变．此选项符合题意．
故选D．
16．将一个标有“36V40W”的灯泡接入某段电路时，测得通过它的电流是1A，那么，它的实
际功率是（ ）
A．大于40W B．等于40W C．小于40W D．无法判断
【考点】实际功率．
【分析】由灯泡铭牌可知，灯泡额定电压是36V，额定功率是40W，由电功率的变形公式可以
求出灯泡电阻；
然后由电功率公式P=I2R求出灯泡实际功率，最后根据实际功率分析答题．
11【解答】解：方法一、∵P= ，
∴灯泡电阻R= = =32.4Ω；
电流是1A时，灯泡实际功率：
P =I2R=（1A）2×32.4Ω=32.4W＜40W；
实
方法二、∵P=UI，
∴灯泡正常发光时的电流：
I= = = A，
∵I =1A＜I ，
实 额
∴由P=I2R可知，
P ＜P =40W；
实 额
故选C．
17．把”8V4W”和”8V 8W”灯并联在4V的电源下，都能发光，则电源输出的总功率是
（ ）
A．8W B．3W C．12W D．4W
【考点】电功率的计算；并联电路的电压规律．
【分析】需要先利用电功率公式求出每个灯泡的电阻，再根据电功率公式计算出并联在4V的
电源上时两灯消耗的功率．
【解答】解：两灯电阻分别为：
R = = =16Ω，R = = =8Ω．
1 2
并联在4V的电源下的功率：
P ′= = =1W，P ′= = =2W
1 2
电源输出的总功率：
P=P ′+P ′=1W+2W=3W
1 2
故选B．
三、实验探究题（本题共2小题，共22分）
18．在“测定小灯泡的电功率”实验中，所用电源的电压为4.5伏．小灯泡L标有“3.8V”字
样，滑动变阻器标有“1Α 20Ω”字样．
①某同学设计的电路如图所示，还有一根导线尚未连接，要求滑片向左移动时灯泡变亮，请
用笔线代替导线在图中正确连接．
电压表示数 电流表示数 电功率
（V） （A） （W）
1.0 0.28
120.7 0.30
0.4 0.32
②该同学按图正确连接电路，闭合开关时，观察到灯泡L闪亮一下后立即熄灭，原因可能是
滑动变阻器没有移到阻值最大处，导致灯泡两端电压过高，烧坏灯泡．
③该同学更换一个相同规格的灯泡后，闭合开关移动滑片，发现小灯亮度增加、电流表示数
增大、电压表示数始终为零的现象．经教师检测发现该电压表的“15V”一档量程已损坏，
“3V”一档量程完好．经小组同学讨论后，大家认为只要在测量过程中稍作调整，利用这些器
材和这个电路，也能测出小灯的额定功率．你认为他们调整的方法是：电压表选0﹣3V量程，
与滑动变阻器并联，当电压表示数为0.7V时，读出电流表示数．
④该同学采纳大家的意见稍作调整后，闭合开关，记录的电压表示数和电流表示数如表所示．
由表可知，灯泡L的额定功率为1.14W．
【考点】电功率的测量．
【分析】①滑动变阻器连接不完整，要求滑片向左移动时灯泡变亮、连入电阻变小，由图知应
接左端下面的接线柱．
②闭合电键前，滑动变阻器滑片应处在阻值最大处；
③根据串联电路的特点进行分析，灯泡两端电压用3V的量程无法测量，但电源与灯泡两端
电压差小于3V，据此分析；
④根据表中数据读出电压表示数为0.7V时电路中的电流，然后根据P=UI即可求出灯泡的额
定功率．
【解答】解：
①要求滑片向左移动时灯泡变亮、连入电阻变小，需将滑动变阻器的左端下面接线柱与电源
负极相连，如图所示：
②闭合电键前，滑动变阻器滑片应处在阻值最大处，现在滑动变阻器没有移到阻值最大处，
导致灯泡两端电压过高，烧坏灯泡；
③电压表选0﹣3V量程，将电压表并联接在滑动变阻器两端，闭合开关，移动滑片，直到电压
表示数为4.5V﹣3.8V=0.7伏为止；
④根据表中数据可知，当电压表示数为0.7V时，电路中的电流为0.3A，则灯泡的额定功率：
P=UI=3.8V×0.3A=1.14．
故答案为：
②滑动变阻器没有移到阻值最大处，导致灯泡两端电压过高，烧坏灯泡；
③电压表选0﹣3V量程，与滑动变阻器并联，当电压表示数为0.7V时，读出电流表示数；
13④1.14．
19．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、
滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．
小明在实验时连接的电路如图1所示．
（1）在探究“电流与电压的关系”实验中：
①闭合开关前，要将滑动变阻器滑片移至A（填“A”或“B”）端；电路中滑动变阻器起到保护
电路元件安全和改变电阻R两端电压的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片 P，发现电流表示数几乎为零，电压表示数约
为3V，此时，电路出现的故障可能是电阻R断路；小明排除故障后继续实验．
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和使电阻R两端电压保持不变的作用；
②小明先将R﹦10Ω的电阻接入，闭合开关，调 节滑动变阻器的滑片，直到电压表示数为
2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向A
（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表
的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，由图象得出的结论是：电压
一定时，通过导体的电流与电阻成反比．
【考点】探究电流与电压、电阻的关系实验．
【分析】（1）①连接过程中，开关应断开，闭合开关前，应将滑片移至最大阻值处；
滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压；
②电流表几乎无示数，说明电路出现断路故障；电压表示数等于电源电压，说明电压表的正
负接线柱与电源两极相连，据此判断电路故障的具体位置；
（2）①②探究电流与电阻的关系时，需利用滑动变阻器保持电阻两端电压不变；根据串联电
路分压的知识判断滑片移动的方向；
③分析图示图象得出结论．
【解答】解：（1）在探究“电流与电压的关系”实验中：
①闭合开关前，为保护电路，应将滑动变阻器滑片移至阻值最大处；由图中滑动变阻器的连
接方法可知，闭合开关前，要将滑动变阻器的滑片移至A端；
电路中滑动变阻器起到保护电路元件安全、改变电阻R两端电压的作用（需进行多次测量）；
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约
为3V；电流表示数为零，说明电路存在断路；电压表示数为3V，说明电压表与电源两极相连，
电压表并联电路之外电路不存在断路，则与电压表并联的R处断路．
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和控制电阻R两端电压不变的作用；
14②小明先将R=10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为
2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，15Ω的
电阻会比10Ω的电阻分的电压大，为了使电压表示数仍然为2.5V，根据串联分压的特点可知，
应增大滑动变阻器两端电压，应增大滑动变阻器连入电路的阻值，因此应向A方向移动滑动
变阻器的滑片P，使电压表示数仍然为2.5V，同时记下电流表的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图乙所示，小明由图象得出的结论是：
电压一定时，电流与电阻成反比．
故答案为：（1）①A；改变电阻R两端电压；②电阻R断路；
（2）①使电阻R两端电压保持不变；②A；③电压一定时，通过导体的电流与电阻成反比．
四、计算题（20题10分，21题8分，共18分）
20．一只电烙铁的规格为“220V 110W”请回答下列问题：
（1）该电烙铁正常工作的电流为多少？
（2）该电烙铁的电阻为多少？
（3）在额定电压下通电10min产生多少热量？
【考点】欧姆定律的应用；电功率与电压、电流的关系；焦耳定律．
【分析】知道额定电压和额定功率，根据I= 求额定电流．
知道额定电压和额定功率，根据R= 求电阻；或知道额定电流和额定电压，求电阻．
知道额定功率和通电时间求出消耗的电能，根据电能全部转化为内能求解．
【解答】解：（1）电烙铁正常工作的电流I= = =0.5A．
（2）电烙铁的电阻R= = =440Ω．
（3）产生热量Q=W=Pt=110W×10×60s=6.6×104J．
答：（1）电烙铁正常工作的电流为0.5A．
（2）电烙铁的电阻为440Ω．
（3）产生的热量6.6×104J．

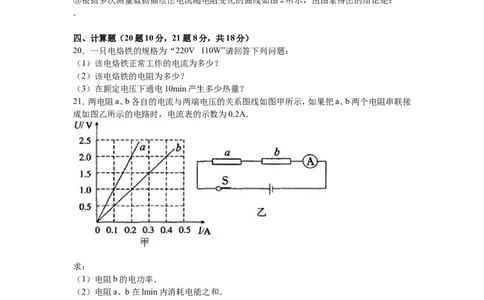

21．两电阻a、b各自的电流与两端电压的关系图线如图甲所示，如果把a、b两个电阻串联接
成如图乙所示的电路时，电流表的示数为0.2A．
15求：
（1）电阻b的电功率．
（2）电阻a、b在lmin内消耗电能之和．
【考点】电功率的计算；电功的计算．
【分析】（1）由U﹣I图象找出电流I=0.2A对应的电阻b的电压，然后由电功率公式P=UI求
出电阻b的电功率．
（2）由图象找出电流I=0.2A对应的电阻a、b的电压，然后由串联电路特点及公式W=UIt求
出电阻在1min内消耗的电能之和．
【解答】解：由U﹣I图象可知，当电流表的示数I=0.2A时，U =2V U =1V，
a b
（1）电阻b的电功率P =U I=1V×0.2A=0.2W，
b b
答：电阻b的电功率是0.2W．
（2）两电阻串联在1min内消耗的电能
W=UIt=（U +U ）It=（2V+1V）×0.2A×60s=36J，
a b
答：电阻a、b在lmin内消耗电能之和是36J．
162016年9月8日
17
