2016-2017学年安徽省黄山市九年级（上）期中物理试卷
一、选择题（每小题3分，共21分）
1．今年9月15日，中国在酒泉卫星发射中心用长征二号F﹣T2火箭将天宫二号空间实验室
发射升空．“长征二号F﹣T2”运载火箭采用液态氢做为燃料，原因是液态氢具有（ ）
A．较大的比热容B．较低的沸点 C．较大的热值 D．较高的凝固点
2．有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现
验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则（ ）

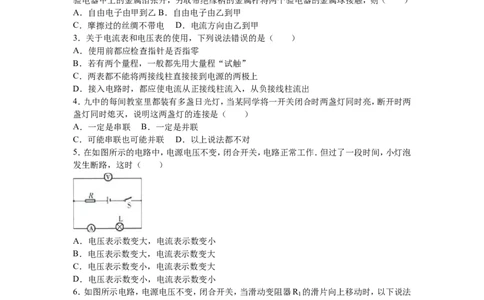

A．自由电子由甲到乙B．自由电子由乙到甲
C．摩擦过的丝绸不带电 D．电流方向由乙到甲
3．关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4．九中的每间教室里都装有多盏日光灯，当某同学将一开关闭合时两盏灯同时亮，断开时两
盏灯同时熄灭，说明这两盏灯的连接是（ ）
A．一定是串联 B．一定是并联
C．可能串联也可能并联 D．以上说法都不对
5．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡
发生断路，这时（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小
6．如图所示电路，电源电压不变，闭合开关，当滑动变阻器R 的滑片向上移动时，以下说法
1
正确的是（ ）
A．V 、V 示数不变，A示数变大
1 2
B．V 示数不变，V 示数变大，A示数变大
1 2
C．V 示数变小，V 示数变大，A示数变大
1 2
1D．V 和V 示数的和不变
1 2
7．如图所示，已知电源电压为10V，电压表V ，V 测得的电压是8V和6V，则电阻R 两端的
1 2 2
电压是（ ）
A．4V B．6V C．8V D．不能确定

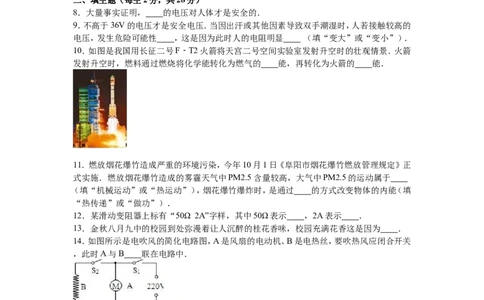

二、填空题（每空2分，共28分）
8．大量事实证明， 的电压对人体才是安全的．
9．不高于36V的电压才是安全电压．当因出汗或其他因素导致双手潮湿时，人若接触较高的
电压，发生危险可能性 ，这是因为此时人的电阻明显 （填“变大”或“变小”）．
10．如图是我国用长征二号F﹣T2火箭将天宫二号空间实验室发射升空时的壮观情景．火箭
发射升空时，燃料通过燃烧将化学能转化为燃气的 能，再转化为火箭的 能．
11．燃放烟花爆竹造成严重的环境污染，今年10月1日《阜阳市烟花爆竹燃放管理规定》正
式实施．燃放烟花爆竹造成的雾霾天气中PM2.5含量较高，大气中PM2.5的运动属于
（填“机械运动”或“热运动”），烟花爆竹爆炸时，是通过 的方式改变物体的内能（填
“热传递”或“做功”）．
12．某滑动变阻器上标有“50Ω 2A”字样，其中50Ω表示 ，2A表示 ．
13．金秋八月九中的校园到处弥漫着让人沉醉的桂花香味，校园充满花香这是因为 ．
14．如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关
，此时A与B 联在电路中．
15．如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作
用相当于一个 （填电路元件）接在电路中．
16．两个电阻，分别标有“10Ω、0.5A”和“20Ω，0.3A”字样．将它们串联后接入电路使用，那
么电路中的最大电压不能超过 V．
217．在研究水的升温特性过程中，晓彤在烧杯中注入0.2kg的水．用酒精灯给烧杯加热，在水
温由50℃上升至100℃的过程中．水的内能增加了 J．[水的比热容
c=4.2×103 J/（kg•℃）]．
三、实验探究题（第18题6分，第19题8分，第20题6分）
18．如图所示，A、B、C三个实验装置 完全相同，燃料的质量都为10g，烧杯内液体的质量都
相同．
（1）比较不同燃料的热值应选择 两个装置，比较不同物质的比热容应选择 两个装置
（选填装置序号A、B、C）．
（2）在“比较不同燃料的热值”的实验中，通过观察温度计的 比较燃料燃烧放出热量的
多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是 J．

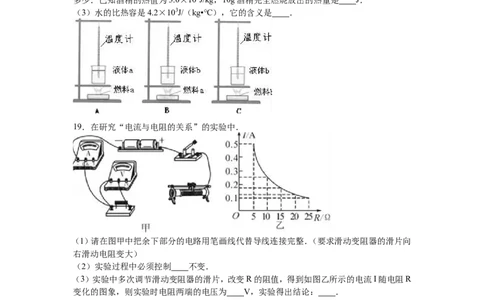

（3）水的比热容是4.2×103J/（kg•℃），它的含义是 ．
19．在研究“电流与电阻的关系”的实验中．
（1）请在图甲中把余下部分的电路用笔画线代替导线连接完整．（要求滑动变阻器的滑片向
右滑动电阻变大）
（2）实验过程中必须控制 不变．
（3）实验中多次调节滑动变阻器的滑片，改变R的阻值，得到如图乙所示的电流I随电阻R
变化的图象，则实验时电阻两端的电压为 V，实验得出结论： ．
20．用如图所示的电路来测量未知电阻R 的阻值，R 阻值已知．
X 0
（1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关， ．
c．断开开关，整理器材．
（2）用测量所得的物理量和已知量符号表示出待测电阻R = ．
X
（3）写出本实验中滑动变阻器的作用： ．
3四、计算与简答题（第21题6分，第22题9分，第23题6分）
21．如图所示，电阻R =12Ω．开关断开时，通过的电流为0.3A；开关闭合时，电流表的示数为
1
0.5A．求：

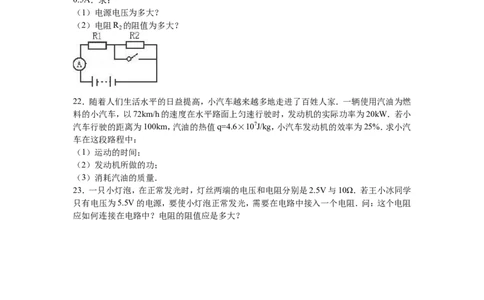

（1）电源电压为多大？
（2）电阻R 的阻值为多大？
2
22．随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家．一辆使用汽油为燃
料的小汽车，以72km/h的速度在水平路面上匀速行驶时，发动机的实际功率为20kW．若小
汽车行驶的距离为100km，汽油的热值q=4.6×107J/kg，小汽车发动机的效率为25%．求小汽
车在这段路程中：
（1）运动的时间；
（2）发动机所做的功；
（3）消耗汽油的质量．
23．一只小灯泡，在正常发光时，灯丝两端的电压和电阻分别是2.5V与10Ω．若王小冰同学
只有电压为5.5V的电源，要使小灯泡正常发光，需要在电路中接入一个电阻．问：这个电阻
应如何连接在电路中？电阻的阻值应是多大？
42016-2017 学年安徽省黄山市九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每小题3分，共21分）
1．今年9月15日，中国在酒泉卫星发射中心用长征二号F﹣T2火箭将天宫二号空间实验室
发射升空．“长征二号F﹣T2”运载火箭采用液态氢做为燃料，原因是液态氢具有（ ）
A．较大的比热容B．较低的沸点 C．较大的热值 D．较高的凝固点
【考点】燃料的热值．
【分析】热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热
量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小．
【解答】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧
相同质量的氢时，可以释放出更多的热量．
故选C．
2．有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现
验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则（ ）
A．自由电子由甲到乙B．自由电子由乙到甲
C．摩擦过的丝绸不带电 D．电流方向由乙到甲
【考点】摩擦起电；电流的方向．
【分析】根据正负电荷的规定：丝绸摩擦过的玻璃棒带正电，缺少电子；
正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反．
【解答】解：丝绸摩擦过的玻璃棒带正电，缺少电子，
当玻璃棒与验电器甲接触后，验电器甲也带上了正电，
用带绝缘柄的金属杆将两个验电器的金属球接触时，乙验电器上自由电子向验电器甲转移，
正电荷并没有发生移动，因为电子带负电，所以电流方向是由甲到乙，而自由电子由乙到甲；
故只有选项B说法正确．
故选B．
3．关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
【考点】电流表的使用；电压表的使用．
【分析】根据电压表和电流表的使用方法分析各个选项．
【解答】解：A、说法正确，使用前应校零；
B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；
C、说法错误，电压表可以直接接在电源两端测量电源电压；
D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．
故选：C．
54．九中的每间教室里都装有多盏日光灯，当某同学将一开关闭合时两盏灯同时亮，断开时两
盏灯同时熄灭，说明这两盏灯的连接是（ ）
A．一定是串联 B．一定是并联
C．可能串联也可能并联 D．以上说法都不对
【考点】串联电路和并联电路的辨别．
【分析】串联电路中的开关，控制整个电路；并联电路干路中的开关控制整个电路，而支路开
关只控制支路中的用电器．
【解答】解：如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭；
如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭；
由于这两盏灯处于家庭电路中，所以一定是并联的．
故选B．
5．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡
发生断路，这时（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小
【考点】欧姆定律的应用；电流的形成；电流表的使用；电压表的使用；串联电路的电压规律．
【分析】灯泡和电阻串联，电流表串联在电路中，电压表并联在灯泡两端；
当小灯泡发生断路时，根据电流形成的条件分析电流表的示数；只有当电压表与电源两极相
连时，电压表才会有示数，否则电压表示数为零．
【解答】解：电流形成的条件：一是电源；二是闭合回路．小灯泡正常工作时，符合电流形成的
条件，因此电路中有电流，即电流表有示数；当小灯泡发生断路，与灯泡串联的电流表所在的
电路断开，则不符合电流形成的条件，因此电路中无电流，即电流表的示数为零；
灯泡正常工作时，电阻和灯泡串联，电压表测量灯泡两端的电压，而串联电路各部分电压之
和等于电源电压，故电压表示数小于电源电压；当电路开路时，各用电器在电路中相当于导
线，因此电压表通过电阻和闭合的开关与电源的两极相连，故电压表有示数，并且为电源电
压；
通过上述分析可得 电流表示数变小；电压表示数变大．
故选 A．
6．如图所示电路，电源电压不变，闭合开关，当滑动变阻器R 的滑片向上移动时，以下说法
1
正确的是（ ）
6A．V 、V 示数不变，A示数变大
1 2
B．V 示数不变，V 示数变大，A示数变大
1 2
C．V 示数变小，V 示数变大，A示数变大
1 2
D．V 和V 示数的和不变
1 2
【考点】电路的动态分析；欧姆定律的应用．
【分析】由电路图可知，两电阻串联，电流表测电路中的电流，电压表V 测电源的电压，电压
1
表V 测R 两端的电压．根据电源的电压可知，电压表V 示数的变化，根据滑片的移动可知
2 2 1
接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 两端的电压变化．
2
【解答】解：由电路图可知，两电阻串联，电流表测电路中的电流，电压表V 测电源的电压，电
1
压表V 测R 两端的电压．
2 2
因电源的电压不变，
所以，滑片移动时电压表V 的示数不变，故CD不正确；
1
当滑动变阻器R 的滑片向上移动时，接入电路中的电阻变小，电路中的总电阻变小，
1
由I= 可知，电路中的电流变大，即电流表的示数变大，
由U=IR可知，R 两端的电压变大，即电压表V 的示数变大，故A不正确，B正确．
2 2
故选B．
7．如图所示，已知电源电压为10V，电压表V ，V 测得的电压是8V和6V，则电阻R 两端的
1 2 2
电压是（ ）
A．4V B．6V C．8V D．不能确定
【考点】串联电路的电压规律．
【分析】由电路图可知，三电阻串联，V 测R 、R 两端的电压，V 测R 、R 两端的电压；
1 1 2 2 2 3
先根据串联电路的电压特点求出R 和R 的电压，再进一步求出R 两端的电压．
1 3 2
【解答】解：三个电阻串联，电源电压等于各个电阻两端电压之和，即U=10V，
又知V 测R 、R 两端的电压，V 测R 、R 两端的电压，电压表V ，V 的电压和为
1 1 2 2 2 3 1 2
U′=8V+6V=14V，
则电阻R 两端的电压U =U′﹣U=14V﹣10V=4V．
2 2
故选A．
二、填空题（每空2分，共28分）
8．大量事实证明， 不高于 36V 的电压对人体才是安全的．
7【考点】电压．
【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电
压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V．
【解答】解：对人体安全的电压为不高于36V；
故答案为：不高于36V．
9．不高于36V的电压才是安全电压．当因出汗或其他因素导致双手潮湿时，人若接触较高的
电压，发生危险可能性 变大 ，这是因为此时人的电阻明显 变小 （填“变大”或“变
小”）．
【考点】触电危害及常见的触电类型与预防．
【分析】触电是人体直接或间接接触火线，并与零线或大地构成通路造成的，当电流超过一定
数值时，人就会有生命危险．
【解答】解：出汗或其他因素导致双手潮湿时，人的电阻明显变小，人若接触较高的电压，根据
欧姆定律I= 可知，通过人体的电流就会很大，人就会有危险．
故答案为：变大；变小．
10．如图是我国用长征二号F﹣T2火箭将天宫二号空间实验室发射升空时的壮观情景．火箭
发射升空时，燃料通过燃烧将化学能转化为燃气的 内 能，再转化为火箭的 机械 能．
【考点】能量的转化和转移．
【分析】燃料燃烧，将化学能转化为内能，以热的形式释放出来；
火箭工作时将内能转化为机械能．
【解答】解：火箭发射升空时，首先燃烧燃料，将化学能转化为内能，然后利用内能推动火箭升
空，将内能转化为机械能．
故答案为：内；机械．
11．燃放烟花爆竹造成严重的环境污染，今年10月1日《阜阳市烟花爆竹燃放管理规定》正
式实施．燃放烟花爆竹造成的雾霾天气中PM2.5含量较高，大气中PM2.5的运动属于 机械
运动 （填“机械运动”或“热运动”），烟花爆竹爆炸时，是通过 做功 的方式改变物体
的内能（填“热传递”或“做功”）．
【考点】做功改变物体内能；机械运动．
【分析】（1）物体相对于其它物体物质的变化时机械运动，组成物质分子的无规则运动是热运
动；
（2）做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移．
【解答】解：（1）大气中PM2.5的运动是固体颗粒物的运动，属于机械运动．
8（2）烟花爆竹爆炸时，是通过做功的方式改变物体的内能，这一过程中，将火药燃烧释放的内
能转化为爆竹的机械能，自身内能减小．
故答案为：机械运动； 做功．
12．某滑动变阻器上标有“50Ω 2A”字样，其中50Ω表示 此滑动变阻器的最大阻值是 50Ω
，2A表示 此滑动变阻器允许通过的最大电流是 2A ．
【考点】变阻器．
【分析】根据滑动变阻器的阻值变化有一定的范围，通过电阻丝的电流不能超过最大值．
【解答】解：50Ω表示该变阻器的最大阻值是50Ω；
2A表示该变阻器允许通过的最大电流是2A．
故答案为：此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；
此滑动变阻器允许通过的最大电流是2A．
13．金秋八月九中的校园到处弥漫着让人沉醉的桂花香味，校园充满花香这是因为 分子在
永不停息的做无规则运动 ．
【考点】扩散现象．
【分析】根据分子的基本特征：分子质量和体积都很小；分子之间有间隔；分子是在不断运动
的；同种物质的分子性质相同，不同物质的分子性质不同，结合事实进行分析判断即可．
【解答】解：
金秋八月九中的校园到处弥漫着让人沉醉的桂花香味，是因为桂花花香中含有的分子是在
不断的运动的，向四周扩散，使人们闻到桂花花香．
故答案为：分子在永不停息的做无规则运动．
14．如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关
S 和 S ，此时A与B 并 联在电路中．
1 2
【考点】串、并联电路的设计．
【分析】解决此题可以根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，
有电流经过的部分，才能正常工作．
【解答】解：这是A和B组成的并联电路，S 在干路上，S 在B所在的支路上．
1 2
当S 闭合，S 断开时，B所在支路没有接通，只有A工作，吹出的是冷风；
1 2
当S 和S 都闭合时，A与B并联，同时工作，吹出的是热风；
1 2
当S 闭合，S 断开时，A、B两用电器都不工作．
2 1
故答案为：S 和S ；并．
1 2
15．如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作
用相当于一个 开关 （填电路元件）接在电路中．
9【考点】串联电路和并联电路的辨别．
【分析】开关的作用是控制电路的通断，开关闭合后，它所控制的电路中才有电，用电器才能
工作，据此分析答题．
【解答】解：只有把房卡插入槽中，房间内的灯和插座才能有电，
这说明：房卡可以控制房间内的灯和插座，不插入插槽中，
所有房间内的灯和插座都不工作，所以房卡相当接在干路上的开关．
故答案为：开关．
16．两个电阻，分别标有“10Ω、0.5A”和“20Ω，0.3A”字样．将它们串联后接入电路使用，那
么电路中的最大电压不能超过 9 V．
【考点】欧姆定律的应用．
【分析】两电阻串联时通过它们的电流相等，电路中的最大电流为两电阻允许通过最大电流
中较小的，根据电阻的串联和欧姆定律求出电源的电压．
【解答】解：因串联电路中各处的电流相等，
所以，两电阻串联时，电路中的最大电流I=I =0.3A，
2
因串联电路中总电阻等于各分电阻之和，
所以，由I= 可得，电路中的最大电压：
U=I（R +R ）=0.3A×（10Ω+20Ω）=9V．
1 2
故答案为：9．
17．在研究水的升温特性过程中，晓彤在烧杯中注入0.2kg的水．用酒精灯给烧杯加热，在水
温由50℃上升至100℃的过程中．水的内能增加了 4. 2 × 1 0 4 J．[水的比热容
c=4.2×103J/（kg•℃）]．
【考点】热量的计算．
【分析】知道水的质量、比热容和水的初温以及末温，根据Q =cm（t﹣t ）求出水吸收的热量
吸 0
即为水内能的增加量．
【解答】解：水吸收的热量即为水内能的增加量：
Q =cm（t﹣t ）
吸 0
=4.2×103J/（kg•℃）×0.2kg×
=4.2×104J．
故答案为：4.2×104．
三、实验探究题（第18题6分，第19题8分，第20题6分）
18．如图所示，A、B、C三个实验装置 完全相同，燃料的质量都为10g，烧杯内液体的质量都
相同．
（1）比较不同燃料的热值应选择 BC 两个装置，比较不同物质的比热容应选择 AB 两
个装置（选填装置序号A、B、C）．
10（2）在“比较不同燃料的热值”的实验中，通过观察温度计的 示数变化 比较燃料燃烧放
出热量的多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是 3. 0 × 1 0 5
J．
（3）水的比热容是4.2×103J（/ kg•℃），它的含义是 1k g 水温度升高（或降低） 1℃ 所吸收（或
放出）的热量为 4. 2 × 1 0 3 J ．
【考点】热量的计算；比热容的概念．
【分析】（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放
出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值
大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸
热多少，进而判断热值大小；为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的
液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大
小关系．
（2）燃料完全燃烧释放的热量可以通过液体温度计示数变化来反应；知道酒精的质量和酒精
的热值，利用燃料完全燃烧放出的热量公式Q =mq求酒精完全燃烧放出的热量．
放
（3）根据比热容的概念（单位质量的某种物质温度升高（或降低）1℃所吸收（或放出）的热量
叫做这种物质的比热容）回答．
【解答】解：（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通
过温度计的示数高低得出吸热多少，进而判断热值大小，应选择BC两图进行实验；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通
过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择AB两图进行
实验；
（2）燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应．
m=10g=10×10﹣3kg，
酒精完全燃烧放出的热量：
Q =mq=10×10﹣3kg×3.0×107J/kg=3.0×105J．
放
（3）水的比热容为4.2×103J（/ kg•℃），它的物理含义是1kg水温度升高（或降低）1℃所吸收
（或放出）的热量为4.2×103J；
故答案为：（1）BC；AB；
（2）示数变化；3×105；
（3）1kg水温度升高（或降低）1℃所吸收（或放出）的热量为4.2×103J．
19．在研究“电流与电阻的关系”的实验中．
11（1）请在图甲中把余下部分的电路用笔画线代替导线连接完整．（要求滑动变阻器的滑片向
右滑动电阻变大）
（2）实验过程中必须控制 制定值电阻两端的电压 不变．
（3）实验中多次调节滑动变阻器的滑片，改变R的阻值，得到如图乙所示的电流I随电阻R
变化的图象，则实验时电阻两端的电压为 2. 5 V，实验得出结论： 电压一定时通过导体
的电流与导体的电阻成反比 ．
【考点】探究电流与电压、电阻的关系实验；串联电路的电压规律；欧姆定律的应用．
【分析】（1）变阻器接线柱按一上一下的原则与电阻串联接入电路中；
（2）研究电流与电阻的关系，应控制定值电阻两端的电压不变；
（3）由图中数据，根据欧姆定律求电阻两端的电压为；分析数据得出结论．
【解答】解：（1）将变阻器接线柱按一上一下的原则与电阻串联接入电路中，如下图所示：
（2）根据控制变量法，研究电流与电阻的关系，应控制定值电阻两端的电压不变；
（3）由图中数据，根据欧姆定律知，定阻电阻两端的电压U =I R
定 定 定
=0.5A×5Ω=0.25A×10Ω=…=0.1A×25Ω=2.5V=定值；
因定阻电阻两端的电压为定值，所以得出的结论是：电压一定时，通过导体的电流与导体的
电阻成反比．
故答案为：（1）如上图所示：
（2）定阻电阻两端的电压
（3）2.5V； 电压一定时通过导体的电流与导体的电阻成反比．
20．用如图所示的电路来测量未知电阻R 的阻值，R 阻值已知．
X 0
（1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关， 调节滑动变阻器，读出电压表 V 、 V 的示数分别为 U 、 U ．
1 2 0 X
c．断开开关，整理器材．
（2）用测量所得的物理量和已知量符号表示出待测电阻R = ．
X
（3）写出本实验中滑动变阻器的作用： 保护电路；可以进行多次测量 ．
12【考点】伏安法测电阻的探究实验；欧姆定律的应用．
【分析】（1）实验过程缺少电流表测量电流，而是利用定值电阻和电压表，测量定值电阻的电
压求电流，来获得被测电阻的电流，又能测出被测电阻的电压，根据R= 求电阻．
（2）电路中滑动变阻器的作用：闭合开关前滑片处于最大阻值处，保护电路；移动滑片，改变
连入电路电阻，改变被测电阻的电压和电流，完成多次测量．
【解答】解：（1）连接好电路，闭合开关，调节滑动变阻器的滑片，测出定值电阻和被测电阻两
端的电压U ，U ．
0 X
（2）串联电路电流相等，所以： = ．
所以R = ．
X
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用．
定值电阻的阻值不变，不同电压下，阻值不变，为了减小误差，需要移动滑片，多次测量求平
均值．
故答案为：（1）调节滑动变阻器，读出电压表V 、V 的示数分别为U 、U ；
1 2 0 X
（2） ．
（3）保护电路；可以进行多次测量．
四、计算与简答题（第21题6分，第22题9分，第23题6分）
21．如图所示，电阻R =12Ω．开关断开时，通过的电流为0.3A；开关闭合时，电流表的示数为
1
0.5A．求：
（1）电源电压为多大？
（2）电阻R 的阻值为多大？
2
【考点】欧姆定律的应用．
【分析】（1）当开关闭合时，电路为R 的简单电路，电流表测电路中的电流，根据欧姆定律求
1
出电源的电压；
13（2）当开关断开时，两电阻串联，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，
利用电阻的串联求出电阻R 的阻值．
2
【解答】解：（1）当开关闭合时，电路为R 的简单电路，电流表测电路中的电流，
1
由I= 可得，电源的电压：
U=IR =0.5A×12Ω=6V；
1
（2）当开关断开时，两电阻串联，电流表测电路中的电流，
电路中的总电阻：
R= = =20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R 的阻值：
2
R =R﹣R =20Ω﹣12Ω=8Ω．
2 1
答：（1）电源电压为6V；
（2）电阻R 的阻值为8Ω．
2
22．随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家．一辆使用汽油为燃
料的小汽车，以72km/h的速度在水平路面上匀速行驶时，发动机的实际功率为20kW．若小
汽车行驶的距离为100km，汽油的热值q=4.6×107J/kg，小汽车发动机的效率为25%．求小汽
车在这段路程中：
（1）运动的时间；
（2）发动机所做的功；
（3）消耗汽油的质量．
【考点】功率计算公式的应用；功的计算；燃料的热值．
【分析】（1）已知汽车的行驶速度和行驶的距离，根据公式t= 可求运动时间．
（2）已知发动机的实际功率和行驶的时间，根据公式W=Pt可求发动机所做的功．
（3）汽油完全燃烧释放的热量根据公式Q=qm可求，还知道小汽车发动机的效率η= ，二式联
立可求汽油的质量．
【解答】解：（1）速度V=72km/h=20m/s
运动时间t= = =5000s=1.4h；
（2）发动机所做的功：W=Pt=20000W×5000s=1×108J；
（3）汽油完全燃烧释放的热量Q=qm，又因为Q= ，
14所以m= = = =8.7kg．
答：（1）运动的时间为1.4h；
（2）发动机所做的功为1×108J；
（3）消耗汽油的质量消耗汽油的质量为8.7kg．
23．一只小灯泡，在正常发光时，灯丝两端的电压和电阻分别是2.5V与10Ω．若王小冰同学
只有电压为5.5V的电源，要使小灯泡正常发光，需要在电路中接入一个电阻．问：这个电阻
应如何连接在电路中？电阻的阻值应是多大？
【考点】欧姆定律的应用．
【分析】根据串联电路的分压特点可知，要使小灯泡在5.5V的电源上正常发光时应串联一个
电阻，根据串联电路的电压特点求出电阻两端的电压，根据串联电路各处的电流相等和欧姆
定律得出等式，即可求出电阻的阻值．
【解答】解：灯泡正常发光时的电流：I= = =0.25A，
根据串联电路的分压特点可知，要使小灯泡在5.5V的电源上正常发光时应串联一个电阻，
此时小灯泡两端的电压为2.5V，
串联电路中总电压等于各分电压之和，
电阻两端的电压：
U =U﹣U =5.5V﹣2.5V=3V，
R L
串联电路各处的电流相等，
由I= 可知，串联电阻值：
R= = =12Ω．
答：需要在电路中串联一个12Ω的电阻．
15
