一、填空题（共20分，每空1分）
1．五月玉兰花绽放时，在较远处就能闻到花香，此现象说明分子在 ；压缩固体和液体很
困难，这是因为分子间存在 ．
2．柴油机工作的四个冲程中， 冲程中燃气对活塞做功，压缩冲程中，气缸内的空气的内
能 （选填“增加”、“减少”或“不变”）．
3．将质量、初温都相同的铝、铁两球，浸没在沸水中煮较长一段时间后，则两个小球的温度
（选填“相同”或“不相同”）．从沸水中吸热较多的是 球．（C ＞C ）
铝 铁

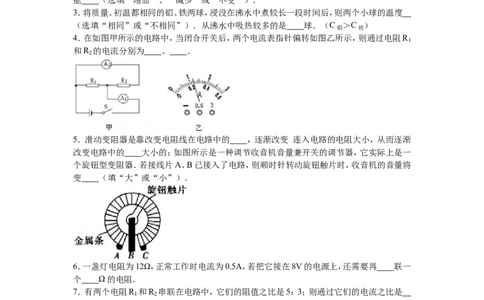

4．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转如图乙所示，则通过电阻R
1
和R 的电流分别为 、 ．
2
5．滑动变阻器是靠改变电阻线在电路中的 ，逐渐改变 连入电路的电阻大小，从而逐渐
改变电路中的 大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一
个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将
变 （填“大”或“小”）．
6．一盏灯电阻为12Ω，正常工作时电流为0.5A，若把它接在8V的电源上，还需要再 联一
个 Ω的电阻．
7．有两个电阻R 和R 串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是
1 2
，它们两端的电压之比是 ．
8．如图，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将 ，电压表与电流
表示数的比值将 （填“变大”“变小”或“不变”）．
9．如右图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数比为I ：I =2：3，则
甲 乙
R ：R = ；若甲、乙均为电压表时，闭合开关S，则电压表的读数U ：U = ．
1 2 甲 乙
110．两个电阻A和B中的电流与两端的电压的关系如图所示，则A的阻值是 Ω．若将电
阻A和B并联后接在电压为3V的电源两端，则通过A和B的总电流是 A．
二、选择题（共20分，第11-14小题，每小题只有一个正确答案，每小题3分；第15，16小题为
不定项选择．每小题有一个或几个正确答案，每小题3分．全部选择正确得4分．不定项选择
正确但不全得2分，不选、多选或错选得0分）
11．关于物体的内能，下列说法正确的是（ ）
A．快速运动的物体一定比静止的物体内能大
B．物体的内能增加，它的温度一定升高
C．热传递的过程就是内能发生转移的过程
D．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多

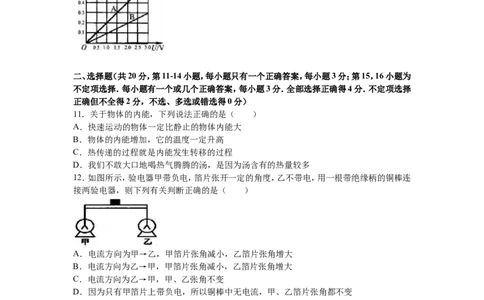

12．如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连
接两验电器，则下列有关判断正确的是（ ）
A．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大
B．电流方向为乙→甲，甲箔片张角减小，乙箔片张角增大
C．电流方向为乙→甲，甲、乙张角不变
D．因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变
13．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U =0，
ab
U =6V，U =0，其故障原因可能是（ ）
bc dc
A．开关接触不良，断路了 B．电流表断路了
C．小灯泡灯丝断了 D．小灯泡被短路了
214．如图所示，AB和BC是由同种材料制成的长度相同、横截面积（AB和CD的横截面积S
满足S ＜S ）不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及
AB CD
通过它们的电流的大小，则下列说法中正确的是（ ）
A．U =U ，I =I B．U =U ，I ＞I
AB CD AB CD AB CD AB CD
C．U ＞U ，I ＜I D．U ＞U ，I =I
AB CD AB CD AB CD AB CD
15．如图所示，电源电压不变，开关S 处于闭合状态，当开关S 闭合时，电流表和电压表的示
1 2
数变化情况都正确的是（ ）
A．电流表A 示数变大，电压表示数变大
1
B．两电流表示数都变大，电压表示数不变
C．电压表示数变大，电流表A 示数变为零
2
D．电压表示数变小，电流表A 示数变大
1

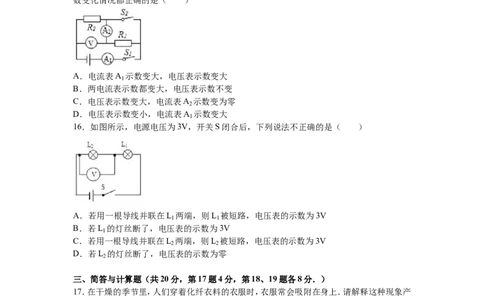

16．如图所示，电源电压为3V，开关S闭合后，下列说法不正确的是（ ）
A．若用一根导线并联在L 两端，则L 被短路，电压表的示数为3V
1 1
B．若L 的灯丝断了，电压表的示数为3V
1
C．若用一根导线并联在L 两端，则L 被短路，电压表的示数为3V
2 2
D．若L 的灯丝断了，电压表的示数为零
2
三、简答与计算题（共20分，第17题4分，第18、19题各8分．）
17．在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上．请解释这种现象产
生的原因．
18．随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气，小明想：将一壶水烧
开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入5kg、20℃水，大火加热直
至沸腾，又在物理书中查到天然气热值为8×107J/m3．[当时的大气压为1标准大气压；c
水
=4.2×103J/（kg•℃）]．）求：
（1）烧开这壶水，水需要吸收多少热量？
（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m3的天然气？
19．在如图电路中，R =10Ω，R =20Ω，闭合开关后，电流表的示数为0.3A．
1 2
（1）电阻R 两端的电压是多少？
1
（2）通过R 的电流是多少？
2
3四、实验题（共16分，每空1分）

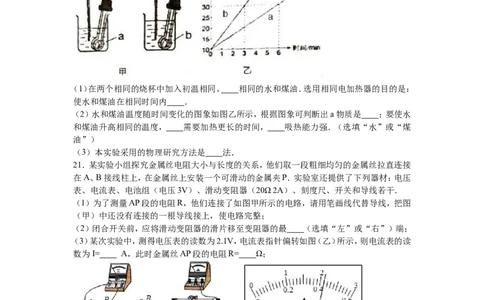

20．如图甲，在探究“不同物质吸热能力”的实验中：
（1）在两个相同的烧杯中加入初温相同、 相同的水和煤油．选用相同电加热器的目的是：
使水和煤油在相同时间内 ．
（2）水和煤油温度随时间变化的图象如图乙所示，根据图象可判断出a物质是 ；要使水
和煤油升高相同的温度， 需要加热更长的时间， 吸热能力强．（选填“水”或“煤
油”）
（3）本实验采用的物理研究方法是 法．
21．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接
在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压
表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干．
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图
（甲）中还没有连接的一根导线接上，使电路完整；
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最 （选填“左”或“右”）端；
（3）某次实验中，测得电压表的读数为2.1V，电流表指针偏转如图（乙）所示，则电流表的读
数为I= A，此时金属丝AP段的电阻R= Ω；
（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：
L/cm 30 40 50 60 70 80
R/Ω 2.1 2.8 3.5 4.2 4.9 5.6
分析表中数据可知：金属丝电阻的大小与长度成 （选填“正比”或“反比”）；
（5）根据探究结果，如果有一根材料和粗细相同的金属丝长度为1m，则它的电阻为 Ω；
4（6）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可
以将变阻器的滑片置于任意位置．你认为他的想法是 （选填“正确”或“错误”）的，理
由是： ．
五、探究题（共24分，每题8分）
22．在“探究电流与电压、电阻关系”的实验中：
（1）如图1所示，用笔画线代替导线，将实验电路连接完整（要求：滑片在右端时滑动变阻器
接入电路的阻值最大）．
（2）请在图2方框中画出与实物图对应的电路图．
（3）连接电路时，开关应 ，实验开始后，闭合开关，向左移动变阻器滑片，电流表示数
（填“变大”“变小”“不变”）．
（4）实验数据记录如下：
表一：U=3V
实验次数 R/Ω I/A
1 5 0.6
2 10 0.3
3 20 0.15
表二：R=20Ω
实验次数 U/V I/A
1 2 0.1
2 4 0.2
3 6 0.3
①分析表1数据，可以得出的结论是 ．
②分析表2数据，可以得出的结论是： ．
（5）如表1所示，在研究电流与电阻关系时，当把定值电阻由5Ω换成10Ω，闭合开关后，下一
步操作是：向 （填“左”“右”）调节滑动变阻器的滑片，保持 不变．
23．杜峰同学在中考物理实验加试时，用如图所示的电路图对串联电路电压规律进行了探究．
闭合开关，用电压表测出L 两端的电压；在测L 两端的电压时，瑞瑞同学为了节省实验时间，
1 2
采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（1）杜峰同学用上面的方法能否测出L 两端的电压？为什么？ ．
2
（2）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据
可以得出的结论是：串联电路总电压 各用电器两端的电压之和（填“等于”或“不等
于”）． 串联电路具有 （选填“分压”或“分流”）的特点．
U /V U /V U /V
AB BC AC
2.4 1.4 3.8
（3）这个实验在设计方案上还存在的不足之处是 ．
524．小丰在做“伏安法测电阻”的实验时．
（1）按如图1所示实物连接情况，在图2方框里画出电路图．
（2）小丰在做“伏安法测电阻”的实验原理是 ．
（3）连接电路是应注意：开关应处于 位置；滑动变阻器应置于 端（最左，最右）．
（4）检查电路开始实验．前两次的实验数据已填在下面的表格内，第三次实验时电流表的示
数如图3所示，请将下面表格中的空白处填写完整．（计算结果保留一位小数）
实验次数 电流/A 电压/V 电阻/Ω 测量结果
1 0.30 2.5 8.3 R= Ω
2 0.26 2.1 8.1
3 1.6
（5）小丰进行多次试验的目的是 ．
62016-2017 学年江西省宜春市丰城市孺子中学九年级
（上）期中物理试卷
参考答案与试题解析
一、填空题（共20分，每空1分）
1．
【考点】扩散现象；分子的运动．
【分析】构成物体的分子每时每刻都在不停的做无规则运动；
分子之间存在相互作用的引力和斥力．
【解答】解：我们在较远处就能闻到花香是因为花香分子运动到空气中，吸入鼻子，这说明了
分子在不停的做无规则运动；
分子之间存在相互作用的引力和斥力，压缩固体和液体比较困难就是因为分子间存在斥力．
故答案为：不停的做无规则运动；斥力．
2．【考点】内燃机的四个冲程．
【分析】汽油机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程，完成四个冲程为一个
工作循环；
其中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压
缩，内能增大，温度升高，活塞运动的机械能转化为混合气体的内能；做功冲程中，火花塞冒
出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气
的内能转化为活塞运动的机械能．
【解答】解：汽油机的一个工作循环分为四个冲程，其中做功冲程中高温高压的燃气，推动活
塞向下运动，对外做功；
压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高．
故答案为：做功；增加．
3．【考点】热平衡方程的应用．
【分析】解决此题可利用控制变量法进行分析，结合热量公式Q=cm△t求解水温度的变化，吸
收的热量．
【解答】解：（1）由于热传递的结果，所以煮较长的一段时间后二者的温度一样；
（2）根据热量公式Q=cm△t分析可知，两种物质升高相同的温度，比热容大的吸收的热量多，
比热容小的吸收的热量少，所以铝球吸收的热量多，铁球吸收的热量少．
故答案为：相同；铝．
4．
【考点】并联电路的电流规律．
【分析】由电路图可知，两电阻并联，电流表A 测干路电流，A 测R 支路的电流，根据并联电
1 2 2
路的电流特点确定两电流表的量程，并根据分度值读出其大小、求出通过R 的电流．
1
【解答】解：
由电路图可知，两电阻并联，电流表A 测干路电流，A 测R 支路的电流，
1 2 2
7因为并联电路干路电流大于各支路电流，且两指针的位置相同，
所以A 的量程为大量程，即为0～3A，分度值为0.1A，干路电流I=1.2A，
1
A 的量程为小量程，即为0～0.6A，分度值为0.02A，通过R 支路的电流I =0.24A，
2 2 2
所以通过R 的电流I =I﹣I =1.2A﹣0.24A=0.96A．
1 1 2
故答案为：0.96A；0.24A．
5．
【考点】滑动变阻器的工作原理；滑动变阻器的使用．
【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻
的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．
【解答】解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电
路中电阻丝的长度，而电阻的大小就与导体的长度有关．电阻是导体对电流的阻碍作用，电
阻越大电流就越小；电阻越小电流就越大．因为连入电路中的电阻丝是AB段，所以当顺时针
转动旋钮触片时，AB段电阻丝变长，电阻变大，电流变小，收音机音量变小．
故答案为：长度，电流，小．
6．【考点】欧姆定律的应用．
【分析】（1）已知灯泡正常发光时的电流和灯丝的电阻，根据欧姆定律求出灯泡两端的电压，
电源电压大于灯泡额定电压，要使灯泡正常发光，根据串联电路具有分压作用可知需要在电
路中串联一个电阻分压；
（2）根据串联电路的电流特点和欧姆定律求出电路中的总电阻，利用电阻的串联求出串联电
阻的大小．
【解答】解：（1）根据欧姆定律可得，灯泡正常发光时两端的电压：U =I R =0.5A×12Ω=6V＜
L L L
8V，所以要使灯泡正常发光，需要在电路中串联一个电阻分压；
（2）因为串联电路中各处的电流相等，所以灯泡正常发光时，电路中的总电阻：R = = =
总
=16Ω；
因为串联电路中总电阻等于各分电阻之和，所以串联电阻的阻值：R=R ﹣R =16Ω﹣
总 L
12Ω=4Ω．
故答案为：串；4．
7．【考点】串联电路的电流规律；串联电路的电压规律；欧姆定律的应用．
【分析】在串联电路中，各处的电流都相等．得出了电流关系，然后根据U=IR就可以得出电
压关系．
【解答】解：
故答案为 1：1，5：3．
8．
【考点】电路的动态分析．
【分析】当把开关S闭合时，灯泡L被短路，只有R工作，电压表测量电阻两端的电压，电流表
测量电路中的电流；开关断开时，灯泡L与电阻R串联，电压表测量电阻R两端的电压，电流
8表测量电路中的电流；根据串联电路的电阻特点可知开关S由闭合到断开时电路总电阻的变
化，根据欧姆定律可知电路中电流的变化，再根据欧姆定律判断电压表与电流表示数比值的
变化．
【解答】解：（1）当开关断开时，灯泡L与电阻R串联，电压表测量电阻R两端的电压，电流表
测量电路中的电流；当开关S闭合时，灯泡L被短路，只有R工作，电压表测量电阻两端的电
压，电流表测量电路中的电流，此时电路中的总电阻变小，根据I= 可知电路电流变大，即电
流表的示数变大；
（2）∵ =R，且电阻R的阻值不变，
∴电压表与电流表示数的比值不变．
故答案为：变大；不变．
9．
【考点】欧姆定律的应用．
【分析】（1）若甲、乙均为电流表时，断开开关S，R 和R 并联，甲电流表测量R 的电流，乙电
1 2 2
流表测干路电流，根据并联电路的电流特点求出两支路的电流之比，再根据并联电路的电压
特点和欧姆定律求出两电阻的阻值之比；
（2）若甲、乙均为电压表时，闭合开关S，R 和R 串联，电压表甲测电源的电压，电压表乙测
1 2
量R 两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，再根据
2
串联电路的电压特点求出两电压表的读数之比．
【解答】解：（1）若甲、乙均为电流表时，断开开关S，R 和R 并联，如下图所示：
1 2
因并联电路中干路电流等于各支路电流之和，
所以，两支路的电流之比：
= = = ，
因并联电路各支路两端的电压相等，
所以，由I= 可得，两电阻的阻值之比：
= = = ；
（2）若甲、乙均为电压表时，闭合开关S，R 和R 串联，如下图所示：
1 2
9因串联电路中各处的电流相等，
所以，两电阻的阻值之比：
= = = ，
因串联电路中总电压等于各分电压之和，
所以，两电压表的读数之比：
= = = ．
故答案为：2：1； 3：1．
10．
【考点】欧姆定律的应用．
【分析】（1）由电路图可知，两电阻的U﹣I图象为一次函数，则电阻A和电阻B为定值电阻，
再根据图象读出任意一组电压和电流值，根据欧姆定律求出其阻值；
（2）两电阻并联时两端的电压相等，根据图象读出通过的电流，根据并联电路的电流特点求
出电路中的总电流；
【解答】解：
故答案为：5；0.9．
二、选择题（共20分，第11-14小题，每小题只有一个正确答案，每小题3分；第15，16小题为
不定项选择．每小题有一个或几个正确答案，每小题3分．全部选择正确得4分．不定项选择
正确但不全得2分，不选、多选或错选得0分）
11．
【考点】内能的概念；温度、热量与内能的关系；热传递．
【分析】内能是物体内部所有分子做无规则热运动的动能和分子势能的总和，物体的温度越
高，内能越大；一切物体都有内能．
【解答】解：A、内能与物体内部分子的热运动和分子间的相互作用情况有关，而与整个物体
的速度无关，故A错误；
B、物体的内能增加，温度不一定升高，如水沸腾时，内能增加，温度不变，故B错误；
C、热传递的实质就是能量的转移，故C正确；
D、热量是一个过程量，不可以说含有热量，故D错误．
故选C．
12．
10【考点】验电器的原理及使用．
【分析】验电器是利用同种电荷相互排斥的原理制成的，通过金属箔片的张角的大小可以确
定其所带电荷的多少．
金属导体中导电的带负电的自由电子，根据电荷的运动情况，结合电流方向的规定可以确定
电流的方向．
【解答】解：将两个验电器用铜棒连接在一起后，由于同种电荷相互排斥，所以甲上面的一部
分电子就会通过铜棒跑到不带电的乙验电器上．
电流的方向是规定正电荷定向移动的方向为电流方向，若负电荷定向移动形成电流，则电流
的方向和负电荷定向移动的方向相反．故电流的方向是从乙到甲．
由于甲验电器带的负电荷减少，所以甲的金属箔片的张角会减小．
乙由不带电到带了负电，所以金属箔片的张角会变大．
综上分析故选．
13．
【考点】电流表、电压表在判断电路故障中的应用．
【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能
相通，若无示数，说明电压表与电源不能相通．
【解答】解：由于小灯泡不亮，电流表无示数，说明发生了断路，而电流表的两端本不应有电压，
而有了电压，说明电流表接触不良，断路了．
故选．
14．
【考点】欧姆定律的应用；串联电路的电流规律；影响电阻大小的因素．
【分析】因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系；由题意可知两部
分电阻的大小关系，则由欧姆定律可求得两部分导体两端的电压关系．
【解答】解：因两电阻串联，故通过两部分导体的电流相等；
由题意可知，S ＜S ，而长度相同，故说明AB段的导体电阻大于CD段的电阻；则由欧姆
AB CD
定律可得AB段的电压要大于CD段的电压；
故选．
15．
【考点】电路的动态分析；欧姆定律的应用．
【分析】由电路图可知，开关S 处于闭合状态，当开关S 断开时，两电阻串联，两电流表均测
1 2
电路中的电流，电压表测R 两端的电压；当开关S 闭合时，R 和电流表A 被短路，电路为R
2 2 1 2 2
的简单电路，电压表测R 两端的电压，电流表A 测电路中的电流，根据电阻的串联可知电路
2 1
中总电阻的变化，根据欧姆定律可知电路中电流的变化和R 两端的电压变化．
2
【解答】解：由电路图可知，开关S 处于闭合状态，当开关S 断开时，两电阻串联，两电流表均
1 2
测电路中的电流，电压表测R 两端的电压；
2
当开关S 闭合时，R 和电流表A 被短路，电路为R 的简单电路，电压表测R 两端的电压，
2 1 2 2 2
电流表A 测电路中的电流，由于电流表A 被短路，则电流表A 的示数变为零；
1 2 2
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变小，
11由I= 可知，电路中的电流变大，即电流表A 的示数变大，
1
由U=IR可知，R 两端的电压变大，即电压表的示数变大，
2
综上可知，AC正确、BD错误．
故选．
16．
【考点】串联电路的电压规律．
【分析】由图可知，开关S闭合后，两灯串联，电压表并联在L 两端，可根据不同情况对电路
1
进行分析作出正确的判断．
【解答】解：
故选．
三、简答与计算题（共20分，第17题4分，第18、19题各8分．）
17．【考点】摩擦起电；电荷间的相互作用规律．
【分析】从化纤衣服与人体摩擦，摩擦起电，再结合根据电荷间作用规律可以确定为什么会出
现这种现象．
【解答】答：
18．
【考点】热量的计算；燃料的热值．
【分析】（1）一标准大气压下水的沸点为100℃，已知水的质量和比热容以及初温、末温，根据
Q =cm（t﹣t ）求出水吸收的热量；
吸 0
（2）根据天然气炉具的效率是40%，利用Q=vq可求得需要燃烧多少m3的天然气．
【解答】
答：（1）烧开这壶水，水需要吸收1.68×106J的热量；
（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧0.0525m3的天然气．
19．
【考点】欧姆定律的应用．
【分析】由图可知：两个电阻并联，电流表测量定值电阻R 的电流．
1
（1）利用欧姆定律即可求出电阻R 两端的电压；
1
（2）由于并联电路各支路两端的电压相等，根据欧姆定律即可求得R 的电流．
2
【解答】
答：（1）电阻R 两端的电压是3V；
1
（2）通过R 的电流是0.15A．
2
四、实验题（共16分，每空1分）
20．
【考点】探究比热容的实验．
【分析】（1）在实验中，为了增加实验的准确性，需要采用控制变量法，即保持水的初温、环境
因素、水的质量不变等．
相同的电加热器在相同时间产生的热量相同；
12（2）水与煤油相比，水的比热容更大，吸热能力更强，吸收相同的热量，温度变化更小，根据乙
图分析即可．
（3）实验中用到了控制变量法和转换法．
【解答】解：
（1）实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同．
（2）选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量．
水和煤油相比，水的比热容较大，同样受热的情况下，温度变化较慢，由乙图知，a为水；
若相同质量的水和煤油升高相同的温度，水吸收热量更多，水的吸热能力更强．
（3）用能直接观察的温度计示数显示不能直接观察的热量变化，采用的是“转换法”；
实验中要控制加热情况相同，水和煤油的质量等相同，用到了控制变量法．
故答案为：
（1）质量；吸收相同的热量；
（2）水；水；水；
（3）转换（或控制变量）．
21．
【考点】影响电阻大小的因素．
【分析】（1）掌握电流表、电压表、滑动变阻器的连接方式，注意电流表、电压表量程的选择及
正负接线柱的接法，滑动变阻器要接一上一下；
（2）为防止电流过大，在闭合开关前，需将滑动变阻器的滑片移至最大阻值处；
（3）在进行电流表的读数时，需先确定电流表的量程和分度值，根据公式R= 计算电阻值；
（4）分析电阻和长度的变化关系，得出结论；
（5）根据电阻与长度的正比例关系得出电阻的大小；
（6）电路中短路或总电阻过小，电路中电流过大，容易烧坏电路元件．
【解答】解：（1）应将电流表与电阻串联，将电流表的负接线柱与接线柱B连接，如图所示：
（2）由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变
阻器的最右端；
（3）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.42A；
则R= = =5Ω．
13（4）由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电阻值与
长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比；
（5）由表格中数据知，每米电阻值为：R= =7Ω；
（6）若电路中由于电路连接问题使电路中的电流过大，超过电流表的量程，会烧坏电流表，所
以在闭合开关前，要把滑动变阻器的滑片移至最大阻值处．
故答案为：（1）见上图；（2）右；（3）0.42；5；（4）正比；（5）7；（6）错误；电流表的测量值可能超
过所选量程的最大值．
五、探究题（共24分，每题8分）
22．
【考点】探究电流与电压、电阻的关系实验．
【分析】（1）由电路图知，滑动变阻器与开关连接不完整；接滑动变阻器左端下面的接线柱时，
将滑动变阻器的滑片向右移动，能使滑动变阻器接入电路中的电阻最大；把滑动变阻器与开
关串联在电路中即可．
（2）根据实物图的顺序，画出电路图即可；
（3）为了保护电路，闭合开关前需断开开关；由实物电路图可知，电阻与滑动变阻器串联，根
据滑片的移动判断接入电路电阻的变化、电路中电阻的变化，根据欧姆定律可知电流表示数
的变化．
（4）在探究电流跟电压、电阻关系时，应采用控制变量法进行研究．即电阻不变时，研究电流
与电压之间的关系；电压不变时，研究电流与电阻之间的关系．
（5）在研究电阻对电流的影响时，更换电阻后电阻两端的电压会随之变化，为了控制变量，要
调节滑动变阻器的滑片保持电阻两端的电压不变．
【解答】解：（1）因为滑片在右端时滑动变阻器接入电路的阻值最大，所以用线连接开关右端
接线柱与滑动变阻器左端下面的接线柱，电路图如图示．
（2）电路图如图所示：
（3）了保护电路，闭合开关前需断开开关；
14当滑片向左移动时，滑动变阻器接入电路的电阻减小，电路的总电阻减小，由欧姆定律I=
可知，在电源电压U不变的情况下，电路中的电阻R减小，电路中的电流增大．故电流表的示
数变大．
（4）①表1数据，导体的电压不变，导体两端的电阻由5Ω增加到10Ω，变为原来的2倍，相应
的，导体中的电流也由0.6A，减小为0.3A，变为原来的 ，
由此即可得出结论：在电压一定时，导体中的电流跟导体的电阻成反比．
②表2数据，导体的电阻不变，导体两端的电压由2V增加到4V，变为原来的2倍，相应的，
导体中的电流也由0.1A，增加到0.2A，也变为原来的2倍，
由此即可得出结论：在电阻一定时，导体中的电流跟导体两端的电压成正比．
（5）把定值电阻由5Ω换成10Ω，定值电阻两端的电压变大，为了控制电压不变，下一步的操
作是向右调节滑动变阻器的滑片，保持定值电阻两端的电压不变．
故答案为：（1）如上图所示；（2）如上图所示；（3）断开；变大；
（4）①电压一定时，导体中的电流与导体的电阻成反比；②电阻一定时，导体中的电流与导体
两端的电压成正比；（5）右；定值电阻两端的电压．
23．
【考点】探究串、并联电路中的电压规律实验．
【分析】（1）电压表要准确地测量用电器两端的电压，必须严格按照电压表的使用规则进行操
作，所以判断李瑞同学能不能用此方法测出L 两端的电压，就看电压表此时是否与L 并联，
2 2
正负接线柱的接法是否正确；
（2）将AB间电压与BC间电压相加，即可判断出是否与AC间电压相等．
（3）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而
可以对数据进行归纳分析，以此获得结论．
【解答】解：（1）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L
2
并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L 两
2
端的电压；
（2）由表中数据可知：U +U =1.4V+2.4V=3.8V，这与U 间电压相等；串联电路具有分压
AB BC AC
的特点．
（3）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有
偶然性，不能得出正确规律．或没有换用不同规格的灯泡进行实验．
故答案为：（1）不能；电压表正负接线柱接反了；（2）等于；分压；（3）他只做了一次实验，而没
有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．
24．
【考点】伏安法测电阻的探究实验．
【分析】（1）根据实物图来出相应的电路图，应注意连接顺序和滑动变阻器的连接情况；
（2）伏安法测电阻，须分别测出待测电阻两端电压和通过电阻的电流，再利用R= 计算；
（3）为保护电路，连接电路时，开关须断开，滑动变阻器的滑片应处于最大阻值处；
15（4）根据电流的量程，明确最小分度，再根据指针偏转情况况读数，利用R= 计算电阻；
（5）测量性实验中，往往采用多次测量的方法求平均值，以减小误差．
【解答】解：（1）根据图1，依照实物连接顺序，当滑片向右移时电阻变大，来画出相对应的电
路图，如图4；
（2）利用伏安法测电阻，要用电压表测出待测电阻两端电压U，利用电流表测电阻中的电流，
再通过R= 求出；
（3）为防止短路，在连接电路时，开关应断开，为防止电路中电流过大损坏电路元件，在闭合
开关前，滑动变阻器的滑片应滑到最大阻值处，即最右；
（4）由图3可知，电流表所用的是0﹣0.6A量程，最小分度为0.02A，可读出示数为0.20A，电
阻R= = =8Ω；
（5）本实验是测量未知电阻的值，多次试验可能获得多组数据，用求平均值的方法减小误差．
故答案为：（1）如图4；（2）R= ；（3）断开；最右；（4）0.20；0.8；（5）求平均值减少误差．
16
