2016-2017学年安徽省滁州市定远县英华中学九年级（上）段考物
理试卷
一、填空题（每空1分，共计23分）

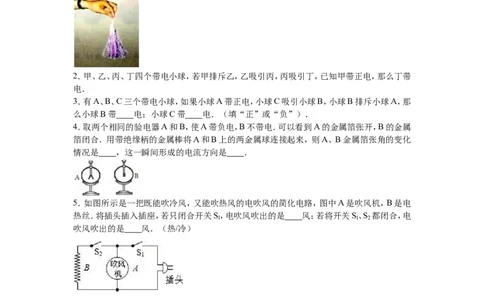

1．如图所示，将一根塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，可
以看到细丝分开，这是因为 ．
2．甲、乙、丙、丁四个带电小球，若甲排斥乙，乙吸引丙，丙吸引丁，已知甲带正电，那么丁带
电．
3．有A、B、C三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那
么小球B带 电；小球C带 电．（填“正”或“负”）．

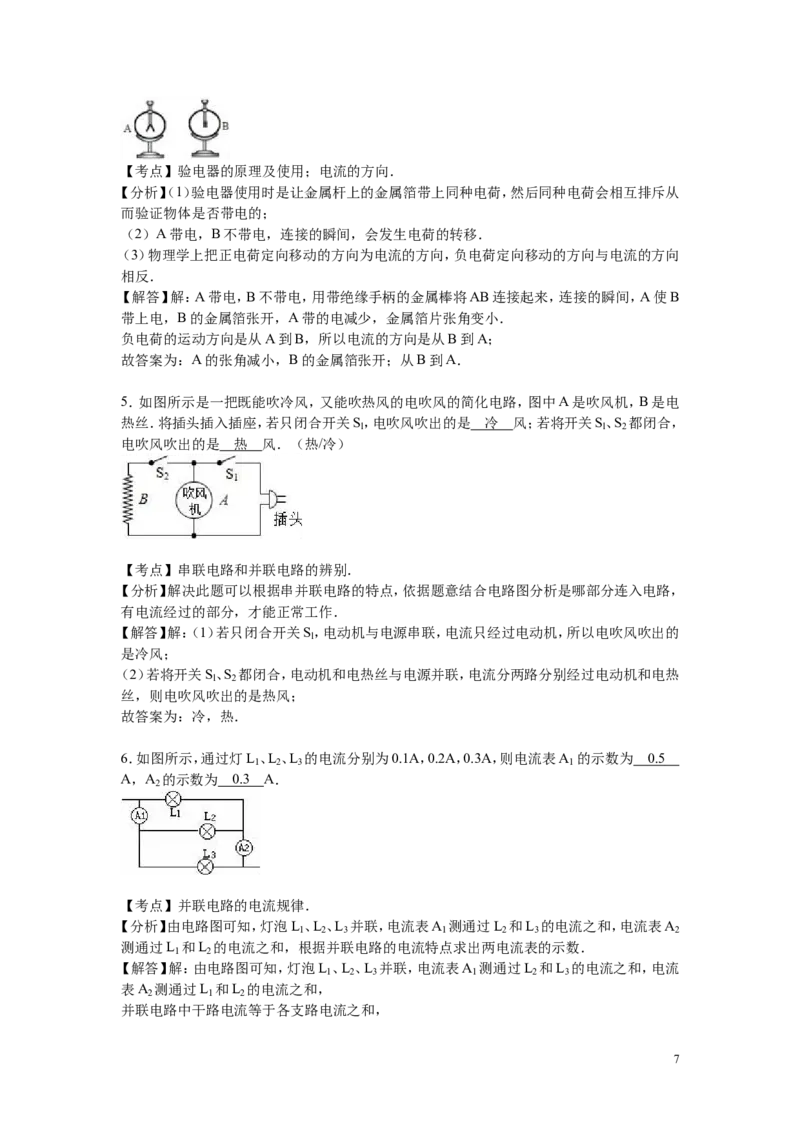

4．取两个相同的验电器A和B，使A带负电，B不带电．可以看到A的金属箔张开，B的金属
箔闭合．用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化
情况是 ，这一瞬间形成的电流方向是 ．
5．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电
热丝．将插头插入插座，若只闭合开关S，电吹风吹出的是 风；若将开关S、S 都闭合，电
l l 2
吹风吹出的是 风．（热/冷）
6．如图所示，通过灯L 、L 、L 的电流分别为0.1A，0.2A，0.3A，则电流表A 的示数为
1 2 3 1
A，A 的示数为 A．
2

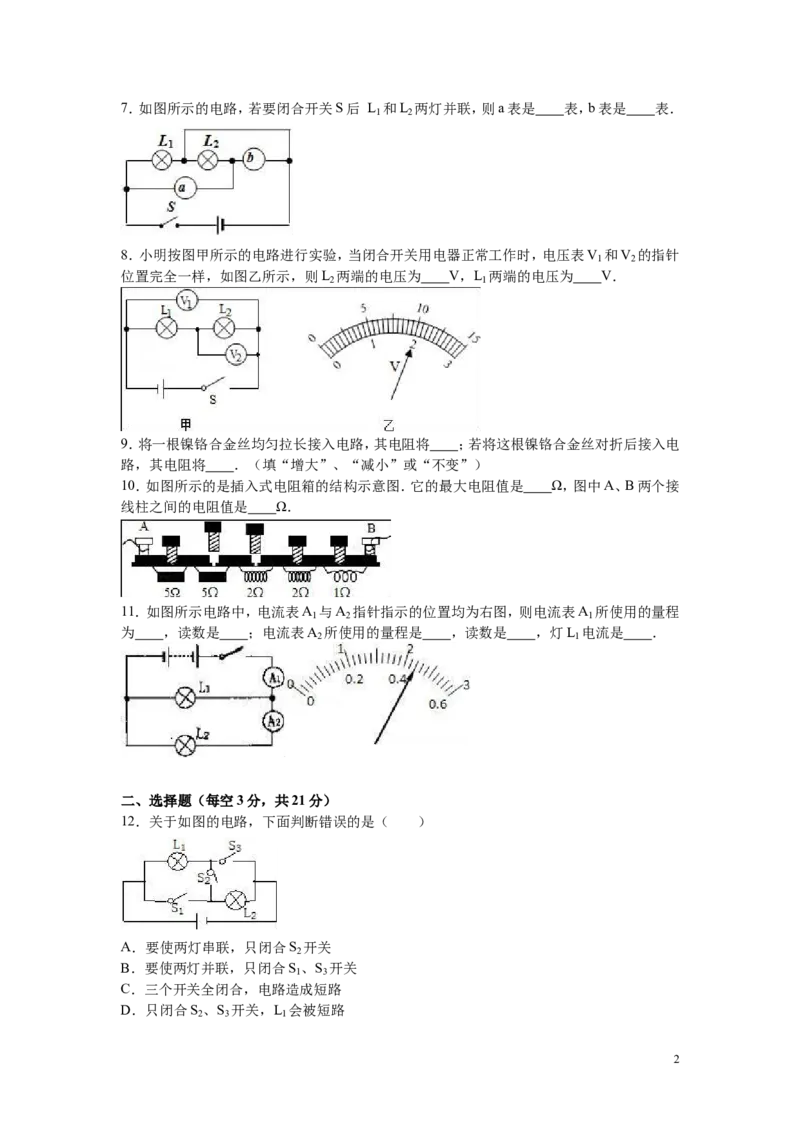

17．如图所示的电路，若要闭合开关S后 L 和L 两灯并联，则a表是 表，b表是 表．
1 2
8．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 和V 的指针
1 2
位置完全一样，如图乙所示，则L 两端的电压为 V，L 两端的电压为 V．
2 1

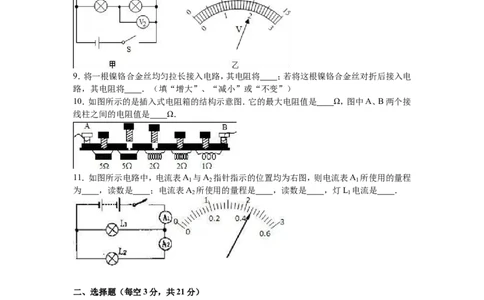

9．将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电
路，其电阻将 ．（填“增大”、“减小”或“不变”）

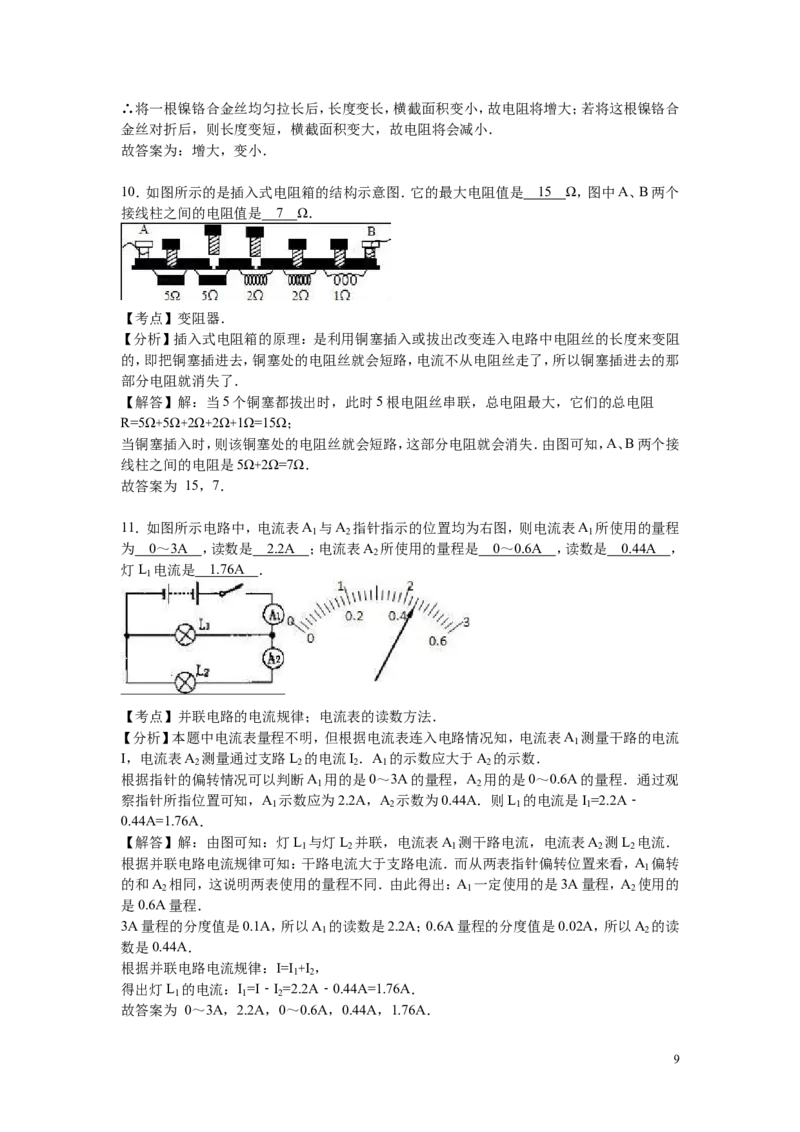

10．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是 Ω，图中A、B两个接
线柱之间的电阻值是 Ω．
11．如图所示电路中，电流表A 与A 指针指示的位置均为右图，则电流表A 所使用的量程
1 2 1
为 ，读数是 ；电流表A 所使用的量程是 ，读数是 ，灯L 电流是 ．
2 1
二、选择题（每空3分，共21分）
12．关于如图的电路，下面判断错误的是（ ）
A．要使两灯串联，只闭合S 开关
2
B．要使两灯并联，只闭合S 、S 开关
1 3
C．三个开关全闭合，电路造成短路
D．只闭合S 、S 开关，L 会被短路
2 3 1
213．一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体接触验电器
的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是
（ ）
A．只可能带负电B．只可能带正电
C．可能带负电或不带电 D．可能带正电或不带电

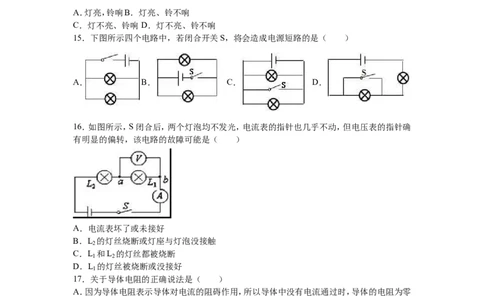

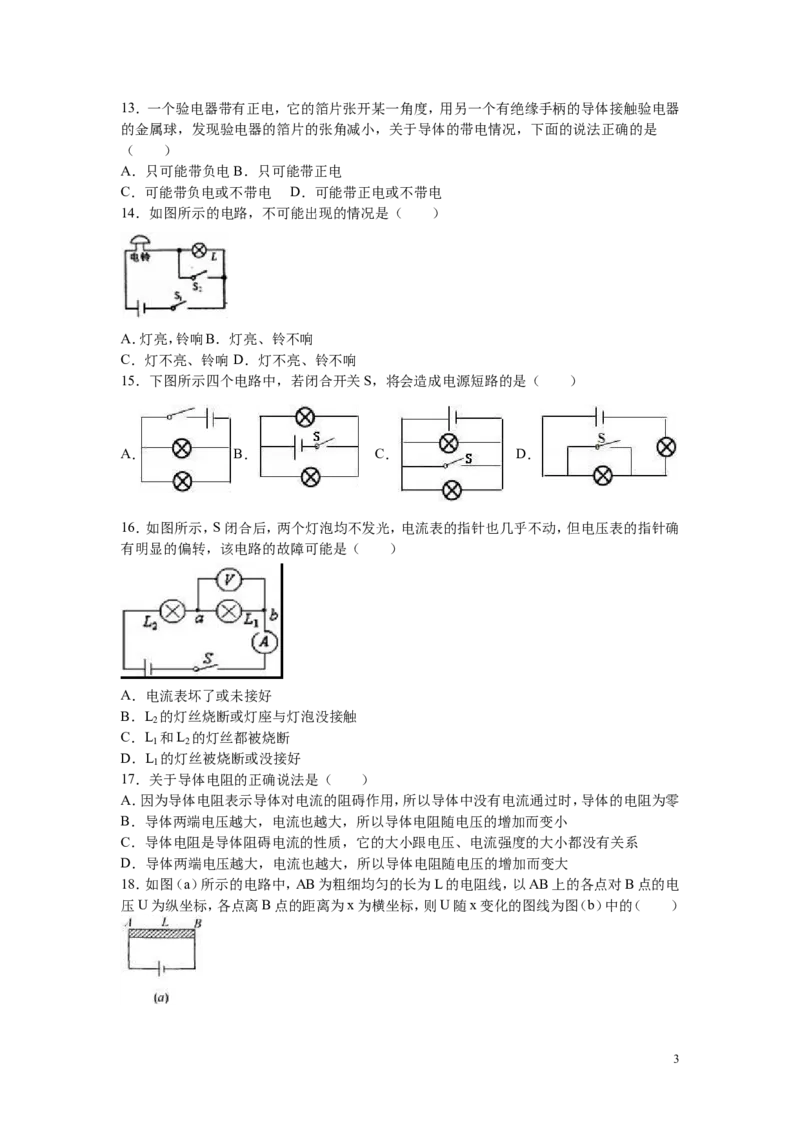

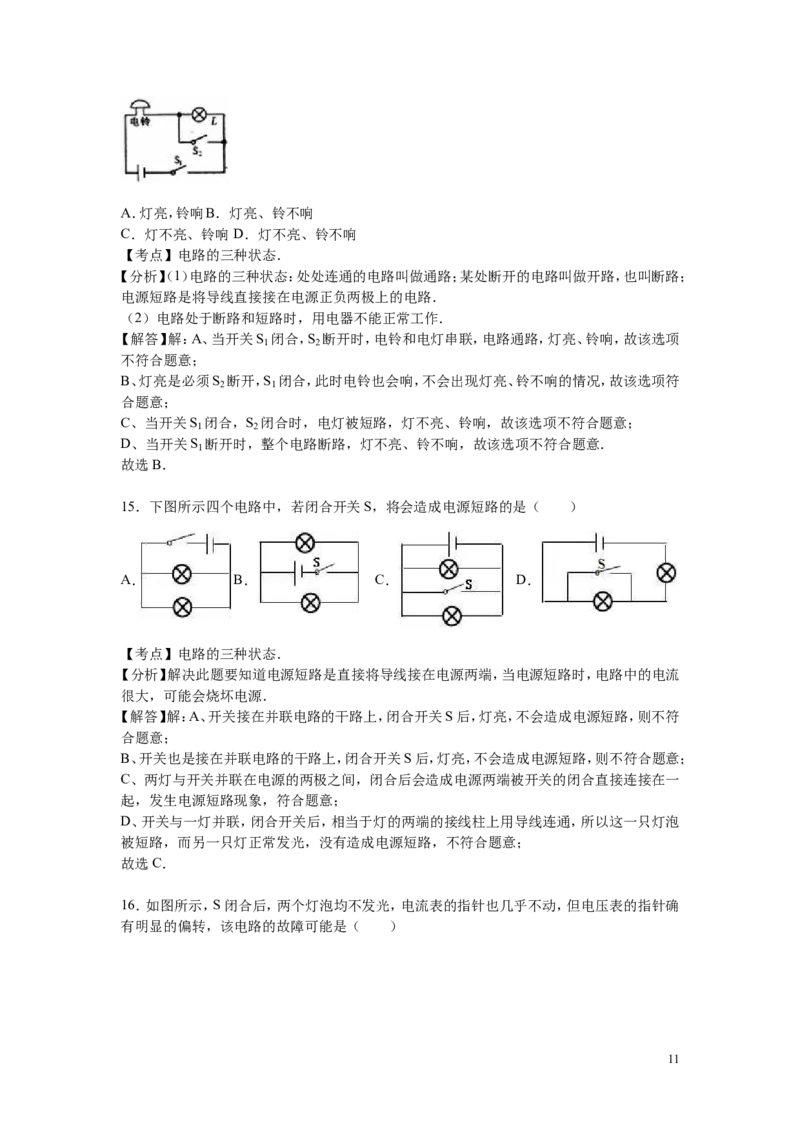

14．如图所示的电路，不可能出现的情况是（ ）
A．灯亮，铃响B．灯亮、铃不响
C．灯不亮、铃响 D．灯不亮、铃不响
15．下图所示四个电路中，若闭合开关S，将会造成电源短路的是（ ）
A． B． C． D．
16．如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确
有明显的偏转，该电路的故障可能是（ ）
A．电流表坏了或未接好
B．L 的灯丝烧断或灯座与灯泡没接触
2
C．L 和L 的灯丝都被烧断
1 2
D．L 的灯丝被烧断或没接好
1
17．关于导体电阻的正确说法是（ ）
A．因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零
B．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小
C．导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系
D．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大

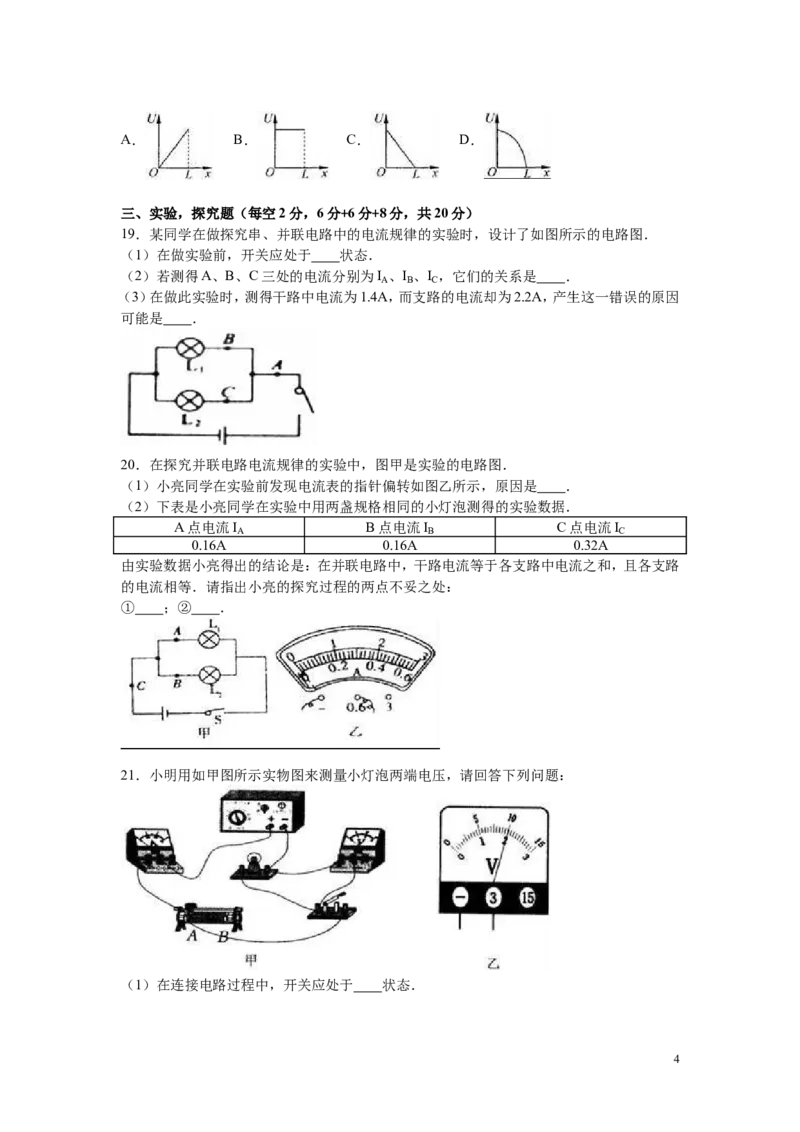

18．如图（a）所示的电路中，AB为粗细均匀的长为L的电阻线，以AB上的各点对B点的电
压U为纵坐标，各点离B点的距离为x为横坐标，则U随x变化的图线为图（b）中的（ ）
3A． B． C． D．
三、实验，探究题（每空2分，6分+6分+8分，共20分）

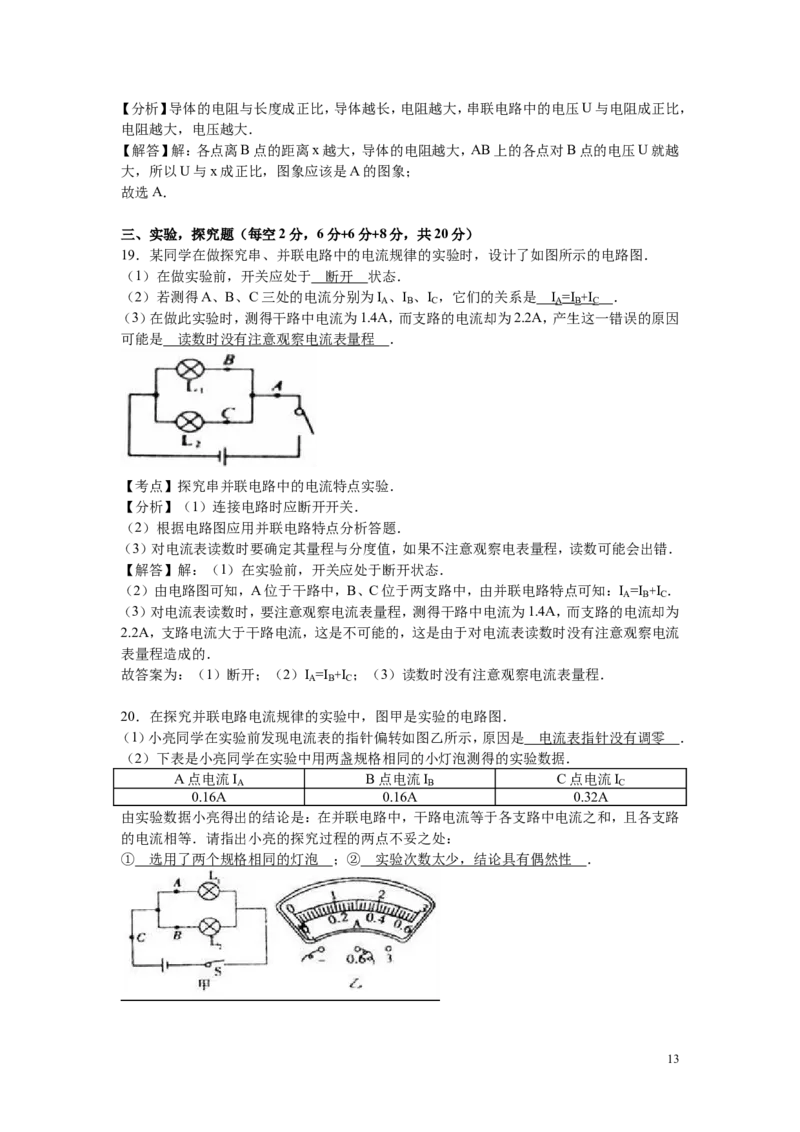

19．某同学在做探究串、并联电路中的电流规律的实验时，设计了如图所示的电路图．
（1）在做实验前，开关应处于 状态．
（2）若测得A、B、C三处的电流分别为I 、I 、I ，它们的关系是 ．
A B C
（3）在做此实验时，测得干路中电流为1.4A，而支路的电流却为2.2A，产生这一错误的原因
可能是 ．

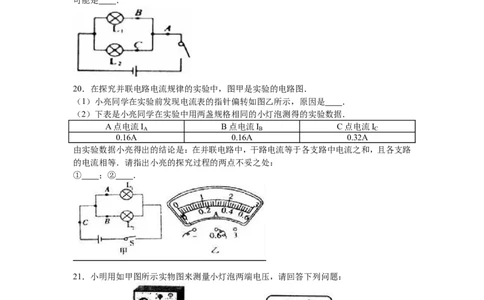

20．在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）小亮同学在实验前发现电流表的指针偏转如图乙所示，原因是 ．
（2）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．
A点电流I B点电流I C点电流I
A B C
0.16A 0.16A 0.32A
由实验数据小亮得出的结论是：在并联电路中，干路电流等于各支路中电流之和，且各支路
的电流相等．请指出小亮的探究过程的两点不妥之处：
① ；② ．
21．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于 状态．
4（2）在闭合开关前，小明应将滑动变阻器的滑片罝于 端（选填“A”或“B”），并采用
的方法来确定电压表的量程．
（3）如乙图所示，电压表的读数为 V．
四、计算题（22题8分，23题9分，24题9分，共26分）
22．在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V 的示数时10V，电
1
压表V 的示数是6V，则三只灯泡L 、L 、L 两端的电压分别是多少？
2 1 2 3
23．在如图所示的电路中，当S 闭合，S 、S 断开时，电压表的示数为6V，当S 、S 断开，S 闭
1 2 3 1 3 2
合时，电压表的示数为3V．求：
（1）电源电压是多少？
（2）当S 、S 闭合，S 断开时，电压表的示数为多少？
1 3 2
24．在如图（a）所示的电路中，电流表A 的示数是1.6A，电流表A 的示数为0.8A，通过灯泡
1 2
L 的电流如图 （b）所示．则：
3
（1）电流表A 的示数是多少？
3
（2）通过灯泡L 和L 的电流各是多少？
1 2
52016-2017 学年安徽省滁州市定远县英华中学九年级
（上）段考物理试卷
参考答案与试题解析
一、填空题（每空1分，共计23分）
1．如图所示，将一根塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，可
以看到细丝分开，这是因为 摩擦起电，同种电荷相互排斥 ．
【考点】电荷间的相互作用规律．
【分析】①摩擦起电现象普遍存在，手和塑料是不同材料，用干燥的手捋塑料细丝时，两者之
间相互摩擦，出现电子的得失．
②电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引．
【解答】解：干燥的手捋塑料细丝时，出现摩擦起电现象；使塑料细丝带同种电荷，同种电荷相
互排斥，所以塑料绳会向四周散开．
故答案为：摩擦起电，同种电荷相互排斥．
2．甲、乙、丙、丁四个带电小球，若甲排斥乙，乙吸引丙，丙吸引丁，已知甲带正电，那么丁带
正 电．
【考点】物体带电情况的判断．
【分析】同种电荷相互排斥，异种电荷相互吸引，带电体有吸引轻小物体的性质．
【解答】解：已知甲带正电，甲排斥乙，说明乙带正电；乙吸引丙，说明丙带负电；丙吸引丁，说
明丁带正电．
故答案为：正．
3．有A、B、C三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那
么小球B带 正 电；小球C带 负 电．（填“正”或“负”）．
【考点】物体带电情况的判断．
【分析】电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引．
【解答】解：因为A、B、C三个小球都带电，A带正电，B排斥A，则A与B带同种电荷，即B
带正电；C吸引B，则C与B带异种电荷，即C带负电；由于A、C带同种电荷，所以A排斥
C．
故答案为：正；负．
4．取两个相同的验电器A和B，使A带负电，B不带电．可以看到A的金属箔张开，B的金属
箔闭合．用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化
情况是 A 的张角减小， B 的金属箔张开 ，这一瞬间形成的电流方向是 从 B 到 A ．
6【考点】验电器的原理及使用；电流的方向．
【分析】（1）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从
而验证物体是否带电的；
（2）A带电，B不带电，连接的瞬间，会发生电荷的转移．
（3）物理学上把正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向
相反．
【解答】解：A带电，B不带电，用带绝缘手柄的金属棒将AB连接起来，连接的瞬间，A使B
带上电，B的金属箔张开，A带的电减少，金属箔片张角变小．
负电荷的运动方向是从A到B，所以电流的方向是从B到A；
故答案为：A的张角减小，B的金属箔张开；从B到A．
5．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电
热丝．将插头插入插座，若只闭合开关S，电吹风吹出的是 冷 风；若将开关S、S 都闭合，
l l 2
电吹风吹出的是 热 风．（热/冷）
【考点】串联电路和并联电路的辨别．
【分析】解决此题可以根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，
有电流经过的部分，才能正常工作．
【解答】解：（1）若只闭合开关S，电动机与电源串联，电流只经过电动机，所以电吹风吹出的
l
是冷风；
（2）若将开关S、S 都闭合，电动机和电热丝与电源并联，电流分两路分别经过电动机和电热
l 2
丝，则电吹风吹出的是热风；
故答案为：冷，热．
6．如图所示，通过灯L 、L 、L 的电流分别为0.1A，0.2A，0.3A，则电流表A 的示数为 0. 5
1 2 3 1
A，A 的示数为 0. 3 A．
2
【考点】并联电路的电流规律．
【分析】由电路图可知，灯泡L 、L 、L 并联，电流表A 测通过L 和L 的电流之和，电流表A
1 2 3 1 2 3 2
测通过L 和L 的电流之和，根据并联电路的电流特点求出两电流表的示数．
1 2
【解答】解：由电路图可知，灯泡L 、L 、L 并联，电流表A 测通过L 和L 的电流之和，电流
1 2 3 1 2 3
表A 测通过L 和L 的电流之和，
2 1 2
并联电路中干路电流等于各支路电流之和，
7I =I +I =0.2A+0.3A=0.5A，
A1 2 3
I =I +I =0.1A+0.2A=0.3A．
A2 1 2
故答案为：0.5；0.3．
7．如图所示的电路，若要闭合开关S后 L 和L 两灯并联，则a表是 电流 表，b表是 电
1 2
压 表．
【考点】电压表的使用；电流表的使用．
【分析】电流表必须与被测灯泡串联，电压表与被测灯泡并联；因电流表在电路中相当于导线，
电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．
【解答】解：要使L 和L 小灯泡并联，则电流必须分两路分别流入灯泡，所以a必须是相当于
1 2
导线的电流表，b是相当于开路的电压表．
故答案为：电流；电压．
8．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 和V 的指针
1 2
位置完全一样，如图乙所示，则L 两端的电压为 2 V，L 两端的电压为 8 V．
2 1
【考点】电压表的读数方法；串联电路的电压规律．
【分析】由图可知，电路是由两个电灯串联而成，两个电压表分别测的是总电压和L 两端的
2
电压，这两个电压值是不会相等的，指针一样，说明选择的量程不同，然后根据串联电路电压
的特点读出电压表的示数，然后计算出L 和L 两端的电压．
1 2
【解答】解：从图中可以看出V 测电源电压，V 测L 两端电压，而两表指针一样，说明V 选
1 2 2 1
的是大量程，V 的是小量程，则V 的示数为10V；V 示数为2V；又因为串联电路两端电压等
2 1 2
于各部分电压之和，则灯L 两端电压为2V；
2
灯L 两端电压为10V﹣2V=8V．
1
故答案为：2；8．
9．将一根镍铬合金丝均匀拉长接入电路，其电阻将 增大 ；若将这根镍铬合金丝对折后接
入电路，其电阻将 减小 ．（填“增大”、“减小”或“不变”）
【考点】影响电阻大小的因素．
【分析】导体的电阻大小与导体的长度、横截面积和材料有关；同种材料的导体长度越大，横
截面积越小，电阻越大；反之，电阻越小；据此即可确定该电阻丝的阻值变化情况．
【解答】解：∵导体的电阻与长度、横截面积和材料有关；当同种材料的导体长度越大，横截面
积越小，电阻越大；反之，电阻越小；
8∴将一根镍铬合金丝均匀拉长后，长度变长，横截面积变小，故电阻将增大；若将这根镍铬合
金丝对折后，则长度变短，横截面积变大，故电阻将会减小．
故答案为：增大，变小．
10．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是 1 5 Ω，图中A、B两个
接线柱之间的电阻值是 7 Ω．
【考点】变阻器．
【分析】插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻
的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那
部分电阻就消失了．
【解答】解：当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻
R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；
当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失．由图可知，A、B两个接
线柱之间的电阻是5Ω+2Ω=7Ω．
故答案为 15，7．
11．如图所示电路中，电流表A 与A 指针指示的位置均为右图，则电流表A 所使用的量程
1 2 1
为 0 ～ 3A ，读数是 2.2A ；电流表A 所使用的量程是 0 ～ 0.6A ，读数是 0.44A ，
2
灯L 电流是 1.76A ．
1
【考点】并联电路的电流规律；电流表的读数方法．
【分析】本题中电流表量程不明，但根据电流表连入电路情况知，电流表A 测量干路的电流
1
I，电流表A 测量通过支路L 的电流I ．A 的示数应大于A 的示数．
2 2 2 1 2
根据指针的偏转情况可以判断A 用的是0～3A的量程，A 用的是0～0.6A的量程．通过观
1 2
察指针所指位置可知，A 示数应为2.2A，A 示数为0.44A．则L 的电流是I =2.2A﹣
1 2 1 1
0.44A=1.76A．
【解答】解：由图可知：灯L 与灯L 并联，电流表A 测干路电流，电流表A 测L 电流．
1 2 1 2 2
根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A 偏转
1
的和A 相同，这说明两表使用的量程不同．由此得出：A 一定使用的是3A量程，A 使用的
2 1 2
是0.6A量程．
3A量程的分度值是0.1A，所以A 的读数是2.2A；0.6A量程的分度值是0.02A，所以A 的读
1 2
数是0.44A．
根据并联电路电流规律：I=I +I ，
1 2
得出灯L 的电流：I =I﹣I =2.2A﹣0.44A=1.76A．
1 1 2
故答案为 0～3A，2.2A，0～0.6A，0.44A，1.76A．
9二、选择题（每空3分，共21分）
12．关于如图的电路，下面判断错误的是（ ）
A．要使两灯串联，只闭合S 开关
2
B．要使两灯并联，只闭合S 、S 开关
1 3
C．三个开关全闭合，电路造成短路
D．只闭合S 、S 开关，L 会被短路
2 3 1
【考点】电路的动态分析．
【分析】串联电路中电流的路径只有一条；并联电路中的电流有多条路径．
先确定电路中电流的流向，然后根据电路中电流的路径进行判断灯泡的连接方式．
【解答】解：A、要使两灯串联，电流从正极开始依次经过L 、S 、L 回到电源负极，故只需闭合
1 2 2
S 开关；说法正确；
2
B、要使两灯并联，电流从正极开始分支，一路经过L 、S ；另一路经过S 、L ，因此只需闭合
1 3 1 2
S 、S 开关；说法正确；
1 3
C、三个开关全闭合，形成电源短路，说法正确；
D、只闭合S 、S 开关，L 会被短路，说法错误．
2 3 2
故选D．
13．一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体接触验电器
的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是
（ ）
A．只可能带负电B．只可能带正电
C．可能带负电或不带电 D．可能带正电或不带电
【考点】验电器的原理及使用．
【分析】验电器是利用同种电荷相互排斥的原理制成的，其金属箔片的张角减小，说明其带的
电荷量减少，由此入手来解决此题．
【解答】解：
验电器原来带正电，张角减小，说明其带的正电荷减少，由此可知正负电荷是发生了中和现
象，即导体上的电子中和了验电器上的正电荷．
当导体带负电时可以发生这种现象；当导体不带电时，验电器上的正电荷照样可以吸引导体
上的电子而发生中和现象，导体由于少了负电荷而带正电．
因为若导体带正电，电荷量比验电器所带电荷量少，也会发生正负电荷的中和定向移动，最
终达到平分电荷量的结果．验电器箔片张开角度也会减小．
综上分析CD正确．
故选CD．
14．如图所示的电路，不可能出现的情况是（ ）
10A．灯亮，铃响B．灯亮、铃不响
C．灯不亮、铃响 D．灯不亮、铃不响
【考点】电路的三种状态．
【分析】（1）电路的三种状态：处处连通的电路叫做通路；某处断开的电路叫做开路，也叫断路；
电源短路是将导线直接接在电源正负两极上的电路．
（2）电路处于断路和短路时，用电器不能正常工作．
【解答】解：A、当开关S 闭合，S 断开时，电铃和电灯串联，电路通路，灯亮、铃响，故该选项
1 2
不符合题意；
B、灯亮是必须S 断开，S 闭合，此时电铃也会响，不会出现灯亮、铃不响的情况，故该选项符
2 1
合题意；
C、当开关S 闭合，S 闭合时，电灯被短路，灯不亮、铃响，故该选项不符合题意；
1 2
D、当开关S 断开时，整个电路断路，灯不亮、铃不响，故该选项不符合题意．
1
故选B．
15．下图所示四个电路中，若闭合开关S，将会造成电源短路的是（ ）
A． B． C． D．
【考点】电路的三种状态．
【分析】解决此题要知道电源短路是直接将导线接在电源两端，当电源短路时，电路中的电流
很大，可能会烧坏电源．
【解答】解：A、开关接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符
合题意；
B、开关也是接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
C、两灯与开关并联在电源的两极之间，闭合后会造成电源两端被开关的闭合直接连接在一
起，发生电源短路现象，符合题意；
D、开关与一灯并联，闭合开关后，相当于灯的两端的接线柱上用导线连通，所以这一只灯泡
被短路，而另一只灯正常发光，没有造成电源短路，不符合题意；
故选C．
16．如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确
有明显的偏转，该电路的故障可能是（ ）
11A．电流表坏了或未接好
B．L 的灯丝烧断或灯座与灯泡没接触
2
C．L 和L 的灯丝都被烧断
1 2
D．L 的灯丝被烧断或没接好
1
【考点】电流表、电压表在判断电路故障中的应用．
【分析】S闭合后，两个灯不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有
明显的偏转，说明电压表的正负接线柱与电源两极相连．
【解答】解：
S闭合后，两个灯不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的
偏转，说明电压表的正负接线柱与电源两极相连，因此电路故障为L 的灯丝烧断或L 没接
1 1
好．
故选D．
17．关于导体电阻的正确说法是（ ）
A．因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零
B．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小
C．导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系
D．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大
【考点】电阻．
【分析】电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、
横截面积、温度有关，而与导体两端的电压、通过的电流无关．据此分析判断．
【解答】解：电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长
度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．
故选C．
18．如图（a）所示的电路中，AB为粗细均匀的长为L的电阻线，以AB上的各点对B点的电
压U为纵坐标，各点离B点的距离为x为横坐标，则U随x变化的图线为图（b）中的（ ）
A． B． C． D．
【考点】影响电阻大小的因素；串联电路的电压规律．
12【分析】导体的电阻与长度成正比，导体越长，电阻越大，串联电路中的电压U与电阻成正比，
电阻越大，电压越大．
【解答】解：各点离B点的距离x越大，导体的电阻越大，AB上的各点对B点的电压U就越
大，所以U与x成正比，图象应该是A的图象；
故选A．
三、实验，探究题（每空2分，6分+6分+8分，共20分）
19．某同学在做探究串、并联电路中的电流规律的实验时，设计了如图所示的电路图．
（1）在做实验前，开关应处于 断开 状态．
（2）若测得A、B、C三处的电流分别为I 、I 、I ，它们的关系是 I =I + I ．
A B C A B C
（3）在做此实验时，测得干路中电流为1.4A，而支路的电流却为2.2A，产生这一错误的原因
可能是 读数时没有注意观察电流表量程 ．
【考点】探究串并联电路中的电流特点实验．
【分析】（1）连接电路时应断开开关．
（2）根据电路图应用并联电路特点分析答题．
（3）对电流表读数时要确定其量程与分度值，如果不注意观察电表量程，读数可能会出错．
【解答】解：（1）在实验前，开关应处于断开状态．
（2）由电路图可知，A位于干路中，B、C位于两支路中，由并联电路特点可知：I =I +I ．
A B C
（3）对电流表读数时，要注意观察电流表量程，测得干路中电流为1.4A，而支路的电流却为
2.2A，支路电流大于干路电流，这是不可能的，这是由于对电流表读数时没有注意观察电流
表量程造成的．
故答案为：（1）断开；（2）I =I +I ；（3）读数时没有注意观察电流表量程．
A B C
20．在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）小亮同学在实验前发现电流表的指针偏转如图乙所示，原因是 电流表指针没有调零 ．
（2）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．
A点电流I B点电流I C点电流I
A B C
0.16A 0.16A 0.32A
由实验数据小亮得出的结论是：在并联电路中，干路电流等于各支路中电流之和，且各支路
的电流相等．请指出小亮的探究过程的两点不妥之处：
① 选用了两个规格相同的灯泡 ；② 实验次数太少，结论具有偶然性 ．
13【考点】探究串并联电路中的电流特点实验．
【分析】（1）根据在没有测量电流时，指针反向偏转回答；
（2）应用归纳法得出结论时，应满足的条件：一是所选样本要有代表性，二是数量足够多．
【解答】解：（1）在没有测量电流时，指针反向偏转，说明电流表指针没有调零；
（2）小亮同学在做实验时，所选灯泡规格是相同的，太特殊；实验只做了一次，实验次数太少，
得出的结论具有偶然性．为得出具有普遍性的结论，应换用不同的灯泡多次实验得出具有普
遍性的结论．
故答案为：（1）电流表指针没有调零；（2）①选用了两个规格相同的灯泡； ②实验次数少，结
论具有偶然性．
21．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于 断开 状态．
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于 B 端（选填“A”或“B”），并采用
试触 的方法来确定电压表的量程．
（3）如乙图所示，电压表的读数为 2 V．
【考点】电压表的使用．
【分析】（1）连接电路时，开关应处于断开状态；
（2）闭合开关前，滑动变阻器应置于最大阻值处；在选择电表量程时，可采用试触的方法；
（3）明确电压表的量程和分度值，再根据指针位置读数．
【解答】解：（1）在连接电路过程中，开关应处于断开状态，这样可起到保护电路元件的作用．
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于B，使接入电路的阻值最大；同时应采用
试触的方法来确定电压表的量程．
（3）如乙图所示，电压表的量程为0～3V，分度值为0.1V，其读数为2V．
故答案为：（1）断开；（2）B；试触；（3）2．
四、计算题（22题8分，23题9分，24题9分，共26分）
22．在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V 的示数时10V，电
1
压表V 的示数是6V，则三只灯泡L 、L 、L 两端的电压分别是多少？
2 1 2 3
14【考点】串联电路的电压规律．
【分析】由电路图可知，三灯泡串联，V 测L 、L 两端的电压，V 测L 、L 两端的电压；
1 1 2 2 2 3
先根据串联电路的电压特点求出L 和L 的电压，再进一步求出L 两端的电压．
1 2 3
【解答】解：等效电路图如下：
由图可知，L 、L 、L 串联，V 测L 和L 两端电压，V 测L 和L 两端电压．
1 2 3 1 1 2 2 2 3
则：U +U +U =14V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
1 2 3
U +U =10V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
1 2
U +U =6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
2 3
解得：U =8V、U =2V、U =4V．
1 2 3
答：三只灯泡L 、L 、L 两端的电压分别为8V、2V、4V．
1 2 3
23．在如图所示的电路中，当S 闭合，S 、S 断开时，电压表的示数为6V，当S 、S 断开，S 闭
1 2 3 1 3 2
合时，电压表的示数为3V．求：
（1）电源电压是多少？
（2）当S 、S 闭合，S 断开时，电压表的示数为多少？
1 3 2
【考点】串联电路的电压规律．
【分析】当S 闭合，S 、S 断开时，两灯泡串联，电压表测L 两端的电压；当S 、S 断开，S 闭
1 2 3 1 1 3 2
合时，两灯泡串联，电压表测L 两端的电压；
2
（1）根据串联电路的电压特点求出电源的电压；
（2）当S 、S 闭合，S 断开时，电路为L 的简单电路，电压表测电源的电压．
1 3 2 1
【解答】解：（1）当S 闭合，S 、S 断开时，
1 2 3
15两灯泡串联，电压表测L 两端的电压，
1
所以U =6V，
1
当S 、S 断开，S 闭合时，两灯泡串联，电压表测L 两端的电压，
1 3 2 2
所以U =3V，
2
电源的电压U=U +U =6V+3V=9V；
1 2
（2）当S 、S 闭合，S 断开时，
1 3 2
电路为L 的简单电路，电压表测电源的电压，所以L 两端的电压为9V．
1 1
答：（1）电源电压为9V；
（2）当S 、S 闭合，S 断开时，电压表的示数为为9V．
1 3 2
24．在如图（a）所示的电路中，电流表A 的示数是1.6A，电流表A 的示数为0.8A，通过灯泡
1 2
L 的电流如图 （b）所示．则：
3
（1）电流表A 的示数是多少？
3
（2）通过灯泡L 和L 的电流各是多少？
1 2
【考点】并联电路的电流规律；电流表的读数方法．
【分析】（1）要读数，需要先知道A 所选的量程，然后才能读数．由图可知，三个灯泡的连接方
3
式是并联．电流表A 测的是干路电流，A 测的是L 与L 电流之和，A 测的是L 电流．由于
1 2 2 3 3 3
A 的示数是0.8A，所以A 的示数一定比0.8A小．根据指针所指的位置来看，我们就可以确
2 3
定A 所选的量程是0～0.6A．
3
（2）根据并联电路电流规律分析计算．
【解答】解：（1）因为L 、L 、L 是并联电路，A 测的是L 和L 电流之和为0.8A，A 测的是L
1 2 3 2 2 3 3 3
电流．
根据并联电路电流规律可知：A 示数一定比A 示数小，所以A 所选的量程是0.6A，分度值
3 2 2
是0.02A，指针所指的位置是0.56A．
（2）通过L 的电流：I =1.6A﹣0.8A=0.8A，
1 1
通过L 的电流：I =0.8A﹣0.56A=0.24A．
2 2
16答：（1）电流表A 的示数是0.56A．
3
（2）通过L 的电流是0.8A，通过L 的电流是0.24A．
1 2
17
