2018-2019学年安徽省滁州市全椒县九年级（上）期中物理试卷
一、填空题（每空1分，共27分）
1．将硫酸铜溶液注入水的下方，可以看到清水与硫酸铜溶液之间有明显的界面，如图甲。静置20日
后，如图乙，这是 现象，说明液体分子 。
2．在做功改变内能的实验中，老师向装有少量水的瓶子内不断打气，使得瓶内的气压增大，水蒸气的
内能 （填“增加”或“减少”），温度 （填“升高”或“降低”）。当瓶塞跳起来时，
可以看到瓶内出现白雾，这是因为水蒸气对瓶塞做功，内能 （填“增加”或“减少”），温
度 （填“升高”或“降低”），水蒸气成小液滴出现的 现象。
3．如图所示是四冲程汽油机工作状态的示意图，由图可以看出，此时它正处在 冲程。一台单
缸四冲程汽油机的飞轮转速是2400r/min，则汽油机每秒对外做功 次。
4．用煤气灶把 1kg、初温为 20℃的水烧到 70℃，消耗了 10g 煤气。已知水的比热容是
4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg，则水吸收的热量为 J，煤气完全燃烧放出的
热量为 J，煤气灶烧水的效率为 。
5．用跟丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔张开一定的角度，如图所示，则金属箔带
的是 电荷（填“正”或“负”），金属箔 了电子（填“失去”或“得到”）。6．我国家庭电路的供电电压是 V；对人体安全的电压是 V．插座应 联在电路
中，开关和所控制的用电器应 联。

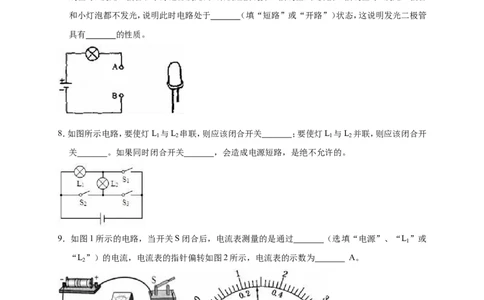

7．如图所示，是发光二极管的示意图，我们把它连入电路中，当较长的接线脚A连线柱，短脚接B接
线柱时，发光二极管和小灯泡都发光；如果较短接线脚A接线柱，长脚接B接线柱时，发光二极管
和小灯泡都不发光，说明此时电路处于 （填“短路”或“开路”）状态，这说明发光二极管
具有 的性质。
8．如图所示电路，要使灯L 与L 串联，则应该闭合开关 ；要使灯L 与L 并联，则应该闭合开
1 2 1 2
关 。如果同时闭合开关 ，会造成电源短路，是绝不允许的。
9．如图1所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L ”或
1
“L ”）的电流，电流表的指针偏转如图2所示，电流表的示数为 A。
2
10．如图所示，电流表A 、A 和A 的示数分别为1.2A、0.8A和0.3A；那么通过L 的电流为
1 2 3 1
A，通过L 的电流为 A。
2二、选择题（每小题3分，共3分）
11．甲乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球
带电情况说法正确的是（ ）
A．两球都带正电
B．两球都带负电
C．若甲带正电则乙一定带负电
D．若甲带负电，则乙可能不带电
12．如图所示的电路中，小灯泡能够发光的是（ ）
A． B．
C． D．
13．下列四个电路中，电流表能测量通过灯L 电流的是（ ）
1
A． B．
C． D．14．如图所示电路中，甲、乙两处分别接入电流表及成电压表。当开关S闭合后，为使两灯串联，则应（
）
A．甲接电流表，乙接电压表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电压表，乙接电流表

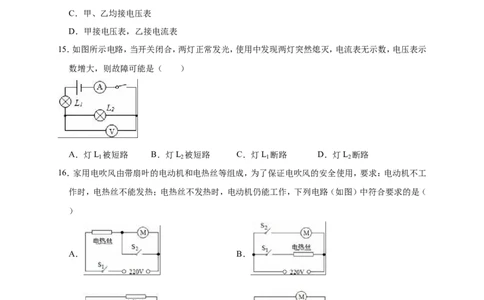

15．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示
数增大，则故障可能是（ ）
A．灯L 被短路 B．灯L 被短路 C．灯L 断路 D．灯L 断路
1 2 1 2
16．家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工
作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，下列电路（如图）中符合要求的是（
）
A． B．
C． D．
17．如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的示数为9V，若电源电压为
1 2
12V，则L 两端电压是（ ）
2A．4.5V B．5.5V C．3V D．2V
18．电源电压不变，R 为定值电阻，R 为滑动变阻器；当闭合开关S，滑动变阻器的滑片P向右滑动时，
1 2
电压表V 、V 、电流表A的示数将（ ）
1 2
A．V 不变、V 变大、A变小 B．V 变大、V 变小、A变大
1 2 1 2
C．V 变小、V 不变、A变小 D．V 不变、V 变大、A不变
1 2 1 2
19．下列有关电阻的说法正确的是（ ）
A．导体的电阻越大，表明导体的导电能力越强
B．导体的电阻与导体两端的电压成正比
C．导体中的电流为零时电阻也为零
D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
20．如图所示电路中，用滑动变阻器调节灯的亮度，要求滑片P向右滑动时灯逐渐变暗，则下列接法
中正确的是（ ）
A．M接C，N接B B．M接A，N接B C．M接C，N接A D．M接A，N接D
三、作图与实验题（共28分）
21．某控制电路的一个封闭部件上有A、B、C三个接线柱和灯泡、电铃各一只，如图所示。 用导线连
接A、C时，灯亮铃不响； 连接A、B时，铃响灯不亮； 连接B、C时，灯不亮铃也不①响。请根据
上述情况画出这个部件的②电路图。 ③22．在图中，要求L 、L 并联，用电流表测量干路中的电流（约为0.4A），电压表测量灯泡L 两端的电
1 2 1
压，变阻器调节L 的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表
2
示导线将图2中各个元件连接起来。
23．（10分）小希用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须 。
（2）实验中最好选择规格 （选填“相同”或“不同”）的小灯泡。
（3）测出灯L 两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做
1
太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小明的办法是错误的，原因是
。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是
（用公式表示）。
实验次数 U /V U /V U /V
AB BC AC
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（5）小希进行多次试验的目的是 。24．（10分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与
导体的长度有关；
①导体的横截面积有关；
②导体的材料有关。
③实验室提供了4根电阻丝，其规格、材料如表所示。
编号 材料 长度/m 横截面
积/
mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则
通过观察 来比较导体电阻的大小。
（2）为了验证上述猜想 ，应该选用编号 两根电阻丝分别接入电路进行实验。为了验证上述
猜想（2），应选用编①号 两根电阻丝分别接入电路进行实验。
（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结
论是：当长度和横截面积相同时，导体电阻跟 有关。
（4）本试验小明主要用的实验方法是 。
四、计算题（第2526题各4分，第27题7分，共15分）
25．如图是理发用电吹风机的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风。（1）选择开关分别放在什么位置时，电吹风分别是“停”、“冷风”和“热风”工作状态？
（2）电吹风送热风时通过电动机的电流是0.2A，通过电热丝的电流是0.8A，那么，此时通过插头处的
电流是多少？
26．在图（a）所示电路中，闭合开关 s 后，两个电压表指针偏转均为图（b）所示。求：
（1）电源电压。
（2）电阻R 和R 两端的电压。
1 2
27．（7分）一辆汽车以恒定的功率在平直的公路上做直线运动，其v﹣t图象如图，在第10s时速度达
到20m/s，通过的路程为120m。求：
（1）在0～10s内汽车的平均速度；
（2）设汽车在行驶过程中所受阻力不变，大小为f＝4000N，那么在0～10s内汽车发动机产生的牵引
力所做的功是多少；
（3）若发动机的转化效率为80%，则需要燃烧多少千克汽油才能使发动机做这么多功。（已知汽油的
热值大约为5×107J/kg）2018-2019 学年安徽省滁州市全椒县九年级（上）期中物理试
卷
参考答案与试题解析
一、填空题（每空1分，共27分）
1．将硫酸铜溶液注入水的下方，可以看到清水与硫酸铜溶液之间有明显的界面，如图甲。静置20日
后，如图乙，这是 扩散 现象，说明液体分子 在永不停息地做无规则运动 。
【分析】不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无
规则运动。
【解答】解：
在量筒里装入的清水和蓝色的硫酸铜溶液之间有明显的界面，静置几天后，界面变模糊了，这属于扩
散现象，说明一切物体分子都在永不停息地做无规则运动。
故答案为：扩散；在永不停息地做无规则运动。
【点评】本题主要考查学生对扩散现象的理解和掌握，是中考的热点，属于基础题目。

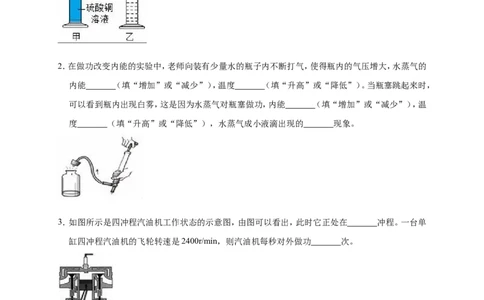

2．在做功改变内能的实验中，老师向装有少量水的瓶子内不断打气，使得瓶内的气压增大，水蒸气的
内能 增加 （填“增加”或“减少”），温度 升高 （填“升高”或“降低”）。当瓶塞跳起来
时，可以看到瓶内出现白雾，这是因为水蒸气对瓶塞做功，内能 减少 （填“增加”或“减
少”），温度 降低 （填“升高”或“降低”），水蒸气成小液滴出现的 液化 现象。
【分析】做功可以改变物体的内能：当对物体做功时，物体的内能增大、温度升高；当物体对外做功时，物体的内能内能减小、温度降低；当温度降低时，水蒸气遇冷会液化成小液滴，据此分析回答。
【解答】解：
在向装有少量水的瓶子内打气的过程中，使得瓶内的水蒸气气压增大，内能增加，温度升高；
当瓶塞跳起来时，水蒸气对瓶塞做功，水蒸气的内能转化为瓶塞的机械能，水蒸气内能减少，温度降
低。水蒸气发生液化形成小水珠，瓶口出现“白雾”。
故答案为：增加；升高；减少；降低；液化。
【点评】解决此题要结合改变物体的内能方式以及物态变化进行分析解答。
3．如图所示是四冲程汽油机工作状态的示意图，由图可以看出，此时它正处在 压缩 冲程。一台单
缸四冲程汽油机的飞轮转速是2400r/min，则汽油机每秒对外做功 2 0 次。
【分析】解决此题要知道当两气门关闭，活塞上行时是压缩冲程，这是压缩冲程的特点；在四冲程内燃
机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。
【解答】解：
由图可知，当两气门关闭、活塞向上运动时，该冲程是汽油机的压缩冲程；
在四冲程内燃机的工作过程中曲轴转2圈，完成4个冲程，完成一个工作循环，1个工作循环外做功1
次；
由题意可知，单缸四冲程汽油机的飞轮转速是2400r/min，即每秒钟转40圈，完成80个冲程，做功20
次。
故答案为：压缩；20。
【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答。
4．用煤气灶把 1kg、初温为 20℃的水烧到 70℃，消耗了 10g 煤气。已知水的比热容是
4.2×103J（/ kg•℃），煤气的热值为4.2×107J/kg，则水吸收的热量为 2.1×1 0 5 J，煤气完全燃烧放出
的热量为 4.2×1 0 5 J，煤气灶烧水的效率为 50% 。
【分析】（1）根据吸热公式Q＝cm△t就可算出水吸收的热量；
（2）应用热值公式Q＝mq可以求出煤气完全燃烧释放的热量；
（3）由效率公式可以求出煤气灶烧水的效率。
【解答】解：（1）水吸收的热量：Q ＝cm△t＝4.2×103J/（kg•℃）×1kg×（70℃﹣20℃）＝2.1×105J；
吸（2）10g煤气完全燃烧放出的热量：Q ＝mq＝0.01kg×4.2×107J/kg＝4.2×105J；
放
（3）煤气灶烧水的效率：
＝ ×100%＝ ×100%＝50%。
η
故答案为：2.1×105；4.2×105；50%。
【点评】本题考查了吸热公式、热值公式及效率公式的计算，属于常见的基础考题。
5．用跟丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔张开一定的角度，如图所示，则金属箔带
的是 正 电荷（填“正”或“负”），金属箔 失去 了电子（填“失去”或“得到”）。
【分析】（1）自然界只存在两种电荷，正电荷和负电荷。丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡
胶棒带负电。
（2）同种电荷相互排斥，异种电荷相互吸引。
（3）不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子
带负电，另一个物体因缺少电子带正电。
【解答】解：用丝绸摩擦过的玻璃棒带正电，当它接触到验电器的金属小球的时候，金属小球的电子会
被吸引到玻璃棒上，从而验电器带正电，根据同种电荷相互排斥而张开。金属箔失去电子而带正电。
故答案为：正、失去。
【点评】掌握自然界的两种电荷，以及电荷间的作用。验电器的工作原理是同种电荷相互排斥。
6．我国家庭电路的供电电压是 22 0 V；对人体安全的电压是 不高于 3 6 V．插座应 并 联在
电路中，开关和所控制的用电器应 串 联。
【分析】（1）我国家庭电路的电压是220V，人体安全电压是不高于36V。
（2）家庭电路中，用电器之间，插座之间，用电器和插座之间是并联的。开关和开关控制的用电器是串
联的。
【解答】解：我国家庭电路的供电电压是220V，人体安全电压是不高于36V．家庭电路中，用电器的额
定电压为220V，则通常采取并联连接的。开关和控制的用电器是串联的。
故答案为：220；不高于36；并；串。
【点评】（1）记住家庭电路电压、几种常见电源的电压、人体安全电压。
（2）知道家庭电路中用电器之间、插座之间、用电器和开关之间的连接方式。7．如图所示，是发光二极管的示意图，我们把它连入电路中，当较长的接线脚A连线柱，短脚接B接
线柱时，发光二极管和小灯泡都发光；如果较短接线脚A接线柱，长脚接B接线柱时，发光二极管
和小灯泡都不发光，说明此时电路处于 开路 （填“短路”或“开路”）状态，这说明发光二极
管具有 单向导电 的性质。
【分析】发光二极管只允许电流从二极管的正极流入，负极流出，如果接反了，二极管将不亮。
【解答】解：在电路中，电流只能从二极管的正极流入，负极流出。如图当电流从较长的接线脚流入时，
发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管将不发光，处于断路状
态。说明二极管的单向导电性。
故答案为：开路；单向导电。
【点评】本题考查了半导体和发光二极管的知识，是一道基础题，比较简单。
8．如图所示电路，要使灯L 与L 串联，则应该闭合开关 S ；要使灯L 与L 并联，则应该闭合开
1 2 3 1 2
关 S 、 S 。如果同时闭合开关 S 、 S ，会造成电源短路，是绝不允许的。
1 2 2 3
【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各
个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路。
【解答】解：要使灯L 和L 串联，电流从电源正极流出需要流经L 、L 然后经过S 回到电源负极，由
1 2 1 2 3
图可知应只闭合S ，断开S 、S ；
3 1 2
要使两灯泡并联，电流从电源正极流出需要分别经过灯泡支路L 和支路S 、L ，然后再流S 回电源
1 2 2 1
负极；因此应闭合开关S 、S ；
1 2
当闭合开关S 、S 时，电流不经过用电器直接从电源的正极流回电源负极，从而形成电源短路，故不
2 3
能同时闭合开关S 、S 。
2 3
故答案为：S ；S 、S ；S 、S 。
3 1 2 2 3
【点评】本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握。
9．如图1所示的电路，当开关S闭合后，电流表测量的是通过 L （选填“电源”、“L ”或
2 1“L ”）的电流，电流表的指针偏转如图2所示，电流表的示数为 0.2 8 A。
2
【分析】由电路图可知，两灯泡并联，电流表测L 支路的电流，根据电流表的量程，再确定分度值，根
2
据电流表指针的位置，读出示数。
【解答】解：
由电路图可知，两灯泡并联，电流表与灯泡L 串联，所以电流表测量L 支路的电流，
2 2
由图可知：电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A。
故答案为：L ；0.28。
2
【点评】本题考查了电流表的正确使用和读数，关键是电流表量程的选择。
10．如图所示，电流表A 、A 和A 的示数分别为1.2A、0.8A和0.3A；那么通过L 的电流为 0. 4
1 2 3 1
A，通过L 的电流为 0. 5 A。
2
【分析】由电路图可知，三个灯泡并联，电流表A 测干路电流，电流表A 测流过灯L 与L 的电流之和，
1 2 2 3
电流表A 测流过灯L 的电流；根据电流表示数及并联电路特点求出通过各灯的电流。
3 3
【解答】解：由电路图可知，三个灯泡并联，电流表A 测干路电流，电流表A 测流过灯L 与L 的电流，
1 2 2 3
电流表A 测流过灯L 的电流；
3 3
故通过灯L 的电流 I ＝I ＝0.3A，
3 3 A3
根据并联电路电流规律可知：
通过灯L 的电流I ＝I ﹣I ＝0.8A﹣0.3A＝0.5A，
2 2 A2 A3
通过灯L 的电流I ＝I ﹣I ＝1.2A﹣0.8A＝0.4A。
1 1 A1 A2
故答案为：0.4；0.5；
【点评】本题考查了并联电路的电流规律，分析清楚电路结构、熟练应用并联电路的电流规律是正确
解题的关键。
二、选择题（每小题3分，共3分）11．甲乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球
带电情况说法正确的是（ ）
A．两球都带正电
B．两球都带负电
C．若甲带正电则乙一定带负电
D．若甲带负电，则乙可能不带电
【分析】根据电荷间的相互作用规律可做出判断。同种电荷相互排斥、异种电荷相互吸引。
【解答】解：读图可知，两只轻质小球靠近时相互吸引，说明两只小球带异种电荷或一个带电、另一个
不带电（带电体具有吸引轻小物体的性质）；若甲带正电，则乙带负电或不带电；若甲带负电，则乙
带正电或不带电，故D正确。
故选：D。
【点评】知道同种电荷相互排斥、异种电荷相互吸引，同时要知道，如果是两球相互吸引，则可能是带
异种电荷，也可能是有个带电，一个不带电。
12．如图所示的电路中，小灯泡能够发光的是（ ）
A． B．
C． D．
【分析】根据电路的组成、通路、短路以及断路对各选择进行分析。
【解答】解：A、根据实物图可知，开关处于断开状态，因此电路为断路，灯泡不发光，故A不符合题意；
B、根据实物图可知，没有电源，因此灯泡不能发光，故B不符合题意；
C、根据实物图可知，电路为通路，灯泡能发光，故C符合题意；
D、根据实物图可知，只连接了电源的负极，没有连接正极，因此灯泡不发光，故D不符合题意。故选：C。
【点评】考查电路的组成和三种状态，本题是一道考查电学基础知识比较全面的题。
13．下列四个电路中，电流表能测量通过灯L 电流的是（ ）
1
A． B．
C． D．
【分析】（1）电流表是测量电流的仪表，一般有两个量程，三个接线柱；
（2）电流表使用时要串联在电路中，并且电流从“+”接线柱流入，从“﹣”接线柱流出。
【解答】解：A、由图可见，灯L 被短路，开关闭合后，电流表只测量L 电流，该选项错误；
1 2
B、由图可见，两灯并联，电流表在干路上，测量的是干路的总电流，该选项不符合题意；
C、由图可见，两灯并联，电流表与L 串联，测量的是L 的电流，该选项不符合题意；
2 2
D、由图可见，两灯并联，电流表与L 串联，测量的是L 的电流，该选项符合题意。
1 1
故选：D。
【点评】（1）电流表与测量的对象串联，并且注意正负接线柱；
（2）串联电路具有相互影响的特点，因此最简单的方法就是：把电流表去掉，看哪个灯泡受到了影响，
电流表测量的是受到影响的那个灯泡的电流。
14．如图所示电路中，甲、乙两处分别接入电流表及成电压表。当开关S闭合后，为使两灯串联，则应（
）
A．甲接电流表，乙接电压表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电压表，乙接电流表
【分析】（1）串联电路是将各元件依次连接起来，并联电路是将各用电器并列连接，根据串并联电路的
特点即可判断电路的连接；（2）电流表相当于导线，电压表相当于断路。
【解答】解：据题意可知，使两灯串联，即电流只有一条电流的路径，所以应该是电流从电源正极出发，
经过左边的灯泡、右边的灯泡、开关回到负极，所以电流既不能走甲所在的路径，也不能走乙所在
的路径，所以两个表都是电压表。
故选：C。
【点评】知道并理解电流表和电压表的实质是解决该题的关键。
15．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示
数增大，则故障可能是（ ）
A．灯L 被短路 B．灯L 被短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【分析】由电路图可知，两灯泡串联，电压表测L 两端的电压，电流表测电路中的电流，电压表示数增
2
大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，
即电压表并联部分断路。
【解答】解：A、灯L 被短路时，电路中有电流，电压表有示数，灯L 亮，与题意不符，故A错误；
1 2
B．灯L 被短路时，电路中有电流，电压表有示数，灯L 亮，与题意不符，故B错误；
2 1
C．灯L 断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；
1
D．灯L 断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故
2
D正确。
故选：D。
【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压
表没有示数，则可能是所并联的地方短路或其他地方开路了。
16．家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工
作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，下列电路（如图）中符合要求的是（
）
A． B．C． D．
【分析】串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电
热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开
关控制。
【解答】解：A、电热丝和电动机串联，开关S 闭合对电动机短路，则电动机不能够独立工作，故A选项
2
不合题意；
B、电动机和电热丝并联连接，S 控制电热丝，S 控制电动机；S 闭合，S 断开，只有电热丝工作，而电
1 2 1 2
动机不工作，故B选项不合题意；
C、电动机和电热丝并联连接，S 控制整个电路，S 控制电动机；S 闭合，S 断开，只有电热丝工作，而
1 2 1 2
电动机不工作；故C选项不合题意；
D、电动机和电热丝并联连接，S 控制整个电路，S 控制电热丝；S 闭合，S 断开，只有电动机工作，电
1 2 1 2
热丝不工作；S 闭合，S 闭合，电动机和电热丝同时工作；S 断开，电动机和电热丝都不工作，故D
1 2 1
选项符合要求。
故选：D。
【点评】会根据要求设计串并联电路，同时会根据已知电路分析出符合要求的电路。
17．如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的示数为9V，若电源电压为
1 2
12V，则L 两端电压是（ ）
2
A．4.5V B．5.5V C．3V D．2V
【分析】由电路图可知，三灯泡串联，V 测L 、L 两端的电压，V 测L 、L 两端的电压；
1 1 2 2 2 3
先根据串联电路的电压特点和灯L 两端的电压是灯L 两端电压的4倍求出电源的电压和各灯泡两
2 1
端的电压。
【解答】解：由电路图可知，三灯泡串联，V 测L 、L 两端的电压，V 测L 、L 两端的电压，
1 1 2 2 2 3
由于串联电路中总电压等于各分电阻电压之和，
则U +U ＝7.5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣
1 2
①U +U ＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣
2 3
U＝U +U +U ＝12V﹣﹣﹣﹣﹣﹣﹣﹣﹣②﹣ 。
1 2 3
解得U ＝4.5V。 ③
2
故选：A。
【点评】本题主要考查了串联电路电压的特点，关键是电压表所测电路元件的辨别。
18．电源电压不变，R 为定值电阻，R 为滑动变阻器；当闭合开关S，滑动变阻器的滑片P向右滑动时，
1 2
电压表V 、V 、电流表A的示数将（ ）
1 2
A．V 不变、V 变大、A变小 B．V 变大、V 变小、A变大
1 2 1 2
C．V 变小、V 不变、A变小 D．V 不变、V 变大、A不变
1 2 1 2
【分析】由图示电路图可知，两电阻串联，电压表V 测电源电压，电压表V 测滑动变阻器R 两端电压，
1 2 2
电流表测电路电流；
根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点与欧姆定律
判断电路电流如何变化，根据串联电路特点与欧姆定律判断电压表示数如何变化。
【解答】解：由图示电路图可知，两电阻串联，电压表V 测电源电压，电压表V 测滑动变阻器R 两端
1 2 2
电压，电流表测电路电流；
滑动变阻器滑片向右移动，滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，电压表V 示数变
2
大，
滑动变阻器接入电路的阻值变大，电路总电阻R变大，电源电压U不变，电压表示数V 不变，由I＝
1
可知，电路电流减小，电流表示数变小。
故选：A。
【点评】本题考查了判断各电表示数如何变化，是一道电路动态分析题，分析清楚电路结构、明确各电
路元件的连接方式是正确解题的关键，应用串联电路特点与欧姆定律即可解题。
19．下列有关电阻的说法正确的是（ ）
A．导体的电阻越大，表明导体的导电能力越强
B．导体的电阻与导体两端的电压成正比
C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
【分析】根据影响电阻大小的因素：材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关
进行解答。
【解答】解：
（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；
（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、
它两端的电压无关；故D选项正确，BC选项错误。
故选：D。
【点评】本题考查了影响电阻大小的因素，关键是知道电阻的大小与通过它的电流、它两端的电压无
关。
20．如图所示电路中，用滑动变阻器调节灯的亮度，要求滑片P向右滑动时灯逐渐变暗，则下列接法
中正确的是（ ）
A．M接C，N接B B．M接A，N接B C．M接C，N接A D．M接A，N接D
【分析】灯泡亮度变暗，功率变小，根据P＝I2R，电路中电流变小。电源电压不变，电流变小，电阻变大，
滑动变阻器接入电路的电阻丝变长。
滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电
路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。
【解答】解：滑动变阻器的滑片右移时，灯泡变暗，功率变小，根据P＝I2R，电路中电流变小。电源电压
不变，电流变小，说明变阻器接入电路的电阻变大，则滑动变阻器接入电路的电阻丝变长。则若M
接C时，N应接A或B。
故选：AC。
【点评】本题实际是电路的动态分析问题，要明确电路中电流与电阻的变化，懂得变阻器的正确接法：
一“上”一“下”，判断后要进行检验。
三、作图与实验题（共28分）
21．某控制电路的一个封闭部件上有A、B、C三个接线柱和灯泡、电铃各一只，如图所示。 用导线连
接A、C时，灯亮铃不响； 连接A、B时，铃响灯不亮； 连接B、C时，灯不亮铃也不①响。请根据
上述情况画出这个部件的②电路图。 ③【分析】根据串并联电路的特点和表中信息可知，当用导线连接A、C时，灯亮铃不响，说明此时为灯
泡的基本电路；当导线连接B、C时，铃响灯不亮，说明此时为电铃的基本电路；因此可以判断灯泡
和电铃并联，C点与电源相连，A、B两点分别与灯泡和电铃相连，导线连接A、B时，灯不亮铃不响，
再次说明A、B两点分别与电铃和灯泡相连。
【解答】解：AC所在电路有灯泡和电源，接通后灯泡发光，
AB所在电路有电铃和电源，接通后电铃响，
连接BC灯不亮、铃不响说明这段电路没有接通，
电铃与灯泡并联，A接线柱接在电源上、B接线柱接在电铃上、C接线柱接在灯泡上，电路图如图所示：
【点评】会设计串联电路和并联电路，会用元件符号画出正确的电路图。
22．在图中，要求L 、L 并联，用电流表测量干路中的电流（约为0.4A），电压表测量灯泡L 两端的电
1 2 1
压，变阻器调节L 的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表
2
示导线将图2中各个元件连接起来。【分析】已知两灯并联，则电路总的连接方式为并联；开关控制整个电路，说明了开关连在干路中；。
变阻器调节L 的亮度，说明了变阻器与灯L 串联在同一支路中；
2 2
而电压表测量灯L 两端的电压，说明电压表与L 并联；
1 1
用电流表测量干路中的电流，说明电流表位于的干路上。
同时在连接实物图时，要注意两点：
电压表、电流表量程的选择，以及“+”进“﹣”出的接线要求；
①滑动变阻器的连接方法：“一上一下”。
②【解答】解：先将电池组、开关串联起来，然后分成两路：
一路接入滑动变阻器（一上一下）和灯L ，然后回到电源的负极，另一路接入灯L ；
2 1
两路汇合一起经电流表，然后回到电源的负极；
再将电压表并联在灯L 的两端，由于电源电压为3V，所以选择0～3V的量程；
1
由于干路中的电流约为0.4A，所以电流表选择0～0.6A的量程。
然后根据实物图来画出相应的电路图，如下：
【点评】本题考查了正确连接电路的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串
后并，且在连接时开关的状态是断开的。
23．（10分）小希用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须 断开 。
（2）实验中最好选择规格 不同 （选填“相同”或“不同”）的小灯泡。
（3）测出灯L 两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做
1
太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小明的办法是错误的，原因是 电
压表正负接线柱接反了 。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是 U ＝
AC
U +U （用公式表示）。
AB BC
实验次数 U /V U /V U /V
AB BC AC
1 0.8 2.2 3.02 1.0 2.0 3.0
3 1.2 1.8 3.0
（5）小希进行多次试验的目的是 得到普遍规律 。
【分析】（1）任何电学实验，在连接或拆接电路时开关都应断开，含有滑动变阻器的滑片移到最大阻值
处。
（2）为得出普遍规律，应使用不同规格的器材进行实验。
（3）在使用电压表时，电流一定要从电压表的正接线柱流入，从负接线柱流出。
（4）根据表中的数据，分别计算出每一次实验中的U +U ，再和相对应的U 的电压值比较，得出
AB BC AC
结论。
（5）在物理实验过程中，多次测量的目的有两个：将测量数据取平均值，减小误差；总结规律，避免结
论的片面性。
【解答】解：（1）为保护电路安全，在拆接电路时，开关必须断开。
（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出
的规律才有说服力。
（3）在测L 两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压
1
表正负接线柱接反，所以不能测出L 两端的电压。
2
（4）AB两点间的电压为L 两端的电压，BC两点间的电压为L 两端的电压，AC两点间的电压为电路
1 2
两端的总电压。由表中的数据可以看出：
第一次实验：U ＝3V，U +U ＝0.8V+2.2V＝3V；
AC AB BC
第二次实验：U ＝3V，U +U ＝1.0V+2.0V＝3V；
AC AB BC
第三次实验：U ＝3V，U +U ＝1.2V+1.8V＝3V；
AC AB BC
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即U ＝U +U 。
AC AB BC
（5）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性。
故答案为：（1）断开；（2）不同；（3）电压表正负接线柱会接反了；（4）U ＝U +U ；（5）得到普遍规
AC AB BC
律。
【点评】为得出普遍结论，应选用不同规格的器材进行多次实验；同时还考查了学生对实验数据的处
理能力和分析、归纳、总结能力。24．（10分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与
导体的长度有关；
①导体的横截面积有关；
②导体的材料有关。
③实验室提供了4根电阻丝，其规格、材料如表所示。
编号 材料 长度/m 横截面
积/
mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则
通过观察 电流表示数 来比较导体电阻的大小。
（2）为了验证上述猜想 ，应该选用编号 A 、 B 两根电阻丝分别接入电路进行实验。为了验证上述
猜想（2），应选用①编号 A 、 C 两根电阻丝分别接入电路进行实验。
（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结
论是：当长度和横截面积相同时，导体电阻跟 导体的材料 有关。
（4）本试验小明主要用的实验方法是 控制变量法 。
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路
电流越大，可以通过电流表示数大小判断导体电阻大小。
（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；
（4）只有要研究的那个因素不同，其余的其他的几个因素相同，这种方法物理学上叫做控制变量法。
【解答】解：
（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小。（2）要验证猜想 ：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，
由表中数据可①知，应选编号为A、B的两根电阻丝进行实验；
要验证猜想 ：导体的电阻可能与导体的横截面积有关，应控制导体材料与长度相同而横截面积不
同，由表②中数据可知，应选编号为A、B的两根电阻丝进行实验。
（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1
电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料
有关；
（4）导体的电阻与导体的材料、长度和横截面积有关，探究影响电阻大小的因素时，需要运用控制变
量法进行探究。
故答案为：（1）电流表示数；（2）A、B；A、C；（3）导体的材料；（4）控制变量法。
【点评】本题考查了影响导体电阻因素的实验，应用控制变量法是正确解题的关键。
四、计算题（第2526题各4分，第27题7分，共15分）
25．如图是理发用电吹风机的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风。
（1）选择开关分别放在什么位置时，电吹风分别是“停”、“冷风”和“热风”工作状态？
（2）电吹风送热风时通过电动机的电流是0.2A，通过电热丝的电流是0.8A，那么，此时通过插头处的
电流是多少？
【分析】（1）吹冷风时只有电动机工作，吹热风时电动机和电热丝同时工作，电热丝与电动机并联。
（2）并联电路电流等于各个支路电流之和。
【解答】解：（1）开关放在A、B位置时，电动机和电热丝并联，同时工作，电吹风是“热风”，开关放在
B、C位置时，只有电动机工作，电吹风是“冷风”状态，开关放在C、D位置时，电吹风是“停”状
态。
（2）当电吹风送“热风”时，电动机和电热丝同时工作，且并联在电路中，根据并联电路电流的特点，
插头处的总电流I＝I +I ＝0.2A+0.8A＝1A。
1 2
答：此时通过插头处的电流为1A。
【点评】本题考查对常见用电器的了解，关键是明白电路的连接情况和并联电路电流的规律。26．在图（a）所示电路中，闭合开关 s 后，两个电压表指针偏转均为图（b）所示。求：
（1）电源电压。
（2）电阻R 和R 两端的电压。
1 2
【分析】（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；
（2）确定电压表量程、最小分度值，读出电压表的示数，得出电源电压，再由串联电路特点求出电阻R
1
和R 两端的电压。
2
【解答】解：（1）由电路图知，灯R 和R 串联，电压表V 测电源电压，电压表V 测R 两端的电压；故
1 2 1 2 2
电压表V 示数大于电压表V 示数，两个电压表指针偏转角度相同，则电压表V 量程是0～15V，
1 2 1
分度值是0.5V，电压表V 示数U ＝6V，则电源电压为6V；电压表V 量程是0～3V；
1 V1 2
（2）电压表V 量程是0～3V，最小分度值是0.1V，电压表V 示数U ＝1.2V，则R 两端的电压U ＝
2 2 V2 2 2
U ＝1.2V；
V2
由串联电路特点知，R 两端的电压U ＝U ﹣U ＝6V﹣1.2V＝4.8V。
1 1 V1 V2
答：（1）电源电压为6V；
（2）电阻R 和R 两端的电压分别为4.8V和1.2V。
1 2
【点评】本题考查了串联电路的电压特点和电压表的读数，分清电路结构、明确电路元件的连接方式
确定电压表的量程是本题的难点、也是本题的解题关键。
27．（7分）一辆汽车以恒定的功率在平直的公路上做直线运动，其v﹣t图象如图，在第10s时速度达
到20m/s，通过的路程为120m。求：
（1）在0～10s内汽车的平均速度；
（2）设汽车在行驶过程中所受阻力不变，大小为f＝4000N，那么在0～10s内汽车发动机产生的牵引
力所做的功是多少；
（3）若发动机的转化效率为80%，则需要燃烧多少千克汽油才能使发动机做这么多功。（已知汽油的
热值大约为5×107J/kg）【分析】（1）已知汽车通过的路程和所用时间，利用v＝ 计算汽车的平均速度。
（2）因前10秒内，汽车做变速运动，引力不等于阻力，不能利用W＝Fs直接计算功；在后10秒内，根
据二力平衡的条件，求出牵引力大小，知道汽车的功率不变，利用W＝Pt求在0﹣10s内汽车发动
机产生的牵引力所做的功；
（3）由 ＝ ×100%结合Q＝mq可求得汽油质量。
η
【解答】解：（1）汽车的平均速度：
v＝ ＝ ＝12m/s；
（2）由图可知，10s后汽车做匀速直线运动，速度v＝20m/s，
根据二力平衡条件可得，此时牵引力：
F＝f＝4000N，
则汽车的功率为：
P＝ ＝ ＝Fv＝4000N×20m/s＝8×104W，
因汽车的功率不变，
故在0﹣10s内汽车发动机产生的牵引力所做的功：
W＝Pt＝8×104W×10s＝8×105J；
（3）由 ＝ ×100%＝ ，可得：
η
m＝ ＝ ＝0.02kg。
答：（1）在0﹣10s内汽车的平均速度为12m/s。
（2）在0﹣10s内汽车发动机产生的牵引力所做的功是8×105J。
（3）需要燃烧0.02kg汽油才能使发动机做这么多功。
【点评】此题考查速度公式及其应用、功和效率的计算、燃料的热值，以及二力平衡条件的应用，关键
是从图中获取有效的信息，根据图象，结合二力平衡条件得出汽车做匀速直线运动时的牵引力大小。其中第（2）是本题的易错点。
