2018-2019学年吉林省白山市抚松县九年级（上）期末物理试卷
一、选择题（每小题2分，共12分）
1．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含
量的测试。交警能闻到酒精气味是因为酒精（ ）
A．分子间有空隙 B．分子很小
C．分子在不断运动D．分子可分
2．在下列现象中，利用做功使物体内能增加的是（ ）
A．手冷时对手“哈气”，手会感到暖和
B．来回弯折的铁丝温度会升高
C．冬季用热水袋取暖
D．北方的冬季寒冷，室内用暖气取暖
3．如图所示电路中，闭合开关S，用电压表测量L 两端电压的正确电路是（ ）
1
A． B．
C． D．
4．关于能量及能量之间的转化，下列说法正确的是（ ）
A．火山具有内能，冰山不具有内能
B．火箭在加速上升时，机械能保持不变
C．拦河大坝使水位升高，增大了水的动能
D．坠落的陨石在空中划过一道亮光时，机械能转化为内能
5．下列说法中正确的是（ ）
A．沿海地区昼夜温差小，主要原因是水的比热容较大
B．物体的温度越高，分子运动得越快，物体的动能越大
C．温度高的物体具有的内能多，温度低的物体具有的内能少D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变
6．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，
则下列说法中正确的是（ ）

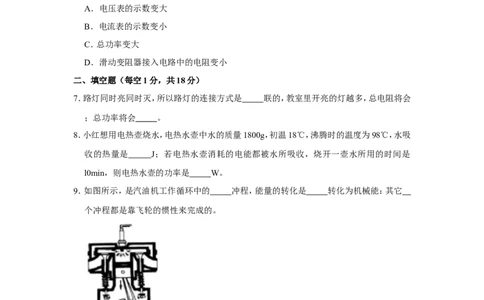

A．电压表的示数变大
B．电流表的示数变小
C．总功率变大
D．滑动变阻器接入电路中的电阻变小
二、填空题（每空1分，共18分）
7．路灯同时亮同时灭，所以路灯的连接方式是 联的，教室里开亮的灯越多，总电阻将会
；总功率将会 。
8．小红想用电热壶烧水，电热水壶中水的质量1800g，初温18℃，沸腾时的温度为98℃，水吸
收的热量是 J；若电热水壶消耗的电能都被水所吸收，烧开一壶水所用的时间是
l0min，则电热水壶的功率是 W。
9．如图所示，是汽油机工作循环中的 冲程，能量的转化是 转化为机械能：其它
个冲程都是靠飞轮的惯性来完成的。
10．如图所示，小灯泡的在2V电压下的电阻 ，小灯泡的电阻随电压的增大而 ，
所以小灯泡的电阻与 有关。 Ω11．某电铃的电阻为10 ，额定电压为4V，现只有一个电压为6V的电源，为使电铃正常工作，
需要 联一个 Ω 的电阻。电铃正常工作时电流是 A。
12．如图所示，将两个电阻串Ω联，R
l
＝2R
2
，则通过R
1
、R
2
的电流之比为 ，R
1
、R
2
两端的电
压之比为 ；电压表测 的电压。
13．（1分）习近平总书记说：“绿水青山就是金山银山”，倡导保护环境。光伏发电站的推广
实现了将 转化为电能。
三、计算题（每小题5分，共10分）
14．（5分）如图所示，电源两端电压为12V并保持不变，电阻R 的阻值为8 ．当开关S闭合
1
时，电压表示数为4V。 Ω
求：（1）电阻R 的阻值；
2
（2）电阻R 消耗的电功率P 。
1 1
15．（5分）如图所示的电路中，电源电压不变。已经知R ＝20 ，R ＝5 ．闭合开关S后，电流
1 2
表的示数为0.3A．求：（1）电源电压； Ω Ω（2）电路中的总电流和总电阻。
四、简答题（每小题2分，共6分）
16．作为文明公民，不应该在公共场所吃有气味的食品。请说明其中的道理。

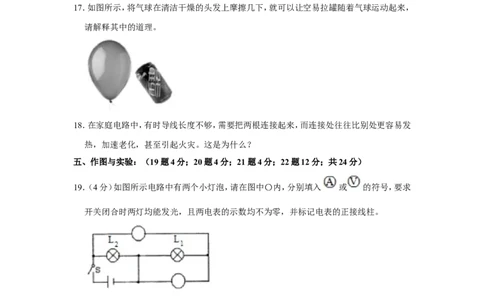

17．如图所示，将气球在清洁干燥的头发上摩擦几下，就可以让空易拉罐随着气球运动起来，
请解释其中的道理。
18．在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发
热，加速老化，甚至引起火灾。这是为什么？
五、作图与实验：（19题4分；20题4分；21题4分；22题12分；共24分）
19．（4分）如图所示电路中有两个小灯泡，请在图中〇内，分别填入 或 的符号，要求
开关闭合时两灯均能发光，且两电表的示数均不为零，并标记电表的正接线柱。
20．（4分）在探究“比较不同物质吸热的情况”的试验中，实验装置如图所示。
加热时间/min 0 1 2 3 4
甲的温度/℃ 30 34 38 42 46
乙的温度/℃ 30 38 46 54 42
（1）实验中应量取质量 的甲、乙两种液体，分别倒入相同的烧杯中。用相同的电加热
器加热，当它们吸收相同热量时，通过比较 来判断吸热能力的强弱。
（2）通过实验记录数据如表格所示，从开始加热到4min，甲、乙两种液体吸收热量的关系为Q甲 Q乙
（选填“大于”、“小于”或“等于”）。
（3）分析实验数据可知 物质的吸热能力强。
21．（4分）在探究影响导体电阻大小的因素时，小明做出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验
室提供了4根电阻丝，其规格、材料如下表所示。（1）按照图所示“探究影响导体电阻大
小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电
阻的大小。
（2）为了验证上述猜想③，应该选用编号 两根电阻丝分别接入电路进行实验。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（3）分别将A和B两电阻丝接入右图电路中M、N两点间，电流表示数不相同，由此，初步
得到的结论是：当 相同时，导体电阻跟 有关。
22．（12分）在测量小灯泡正常发光时电阻的实验中，电源电压为3V，小灯泡的额定电压为
2.5V，如图12是连接的部分电路，请按要求完成下列问题：
（1）用笔画线代替导线，将图1中的电路连接完整。
（2）连接电路时，开关处于 状态；闭合开关前，滑动变阻器的滑片应置于 （选填
“左”或“右”）端；实验过程中，滑动变阻器的作用是改变 。（3）连接好电路后，闭合开关，无论怎样移动滑片，小灯泡始终不发光，电压表示数始终为
3V，电流表无示数，则出现故障的原因可能是 。
（4）排除故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图2，此时小
灯泡的电阻为 。
Ω2018-2019 学年吉林省白山市抚松县九年级（上）期末物
理试卷
参考答案与试题解析
一、选择题（每小题2分，共12分）
1．【解答】解：酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断
运动有直接关系，而与其它分子的特性无关。
故选：C。
2．【解答】解：
A、对手“哈气”，是通过热传递的方式改变手的内能的，故A错误；
B、弯折铁丝时，对铁丝做功，铁丝的内能增大，温度升高，是通过做功的方式使物体内能
增加的，故B正确；
C、用热水袋取暖，是通过热传递的方式改变手的内能的，故C错误；
D、室内用暖气取暖，暖气放出热量，是通过热传递的方式改变内能的，故D错误；
故选：B。
3．【解答】解：A．两灯串联，电压表与L 并联，测L 的电压，不符合题意；
2 2
B．两灯串联，电压表与L 并联，测L 的电压，不符合题意；
2 2
C．两灯串联，电压表的左接线柱与灯L 左端相连，右接线柱与灯L 的右端连接，电压表
2 2
与L 并联，测L 的电压，不符合题意；
2 2
D．两电灯并联，电压表并联在L 的两端，电压表可测L 的电压，符合题意。
1 1
故选：D。
4．【解答】解：A、内能是物体的所有分子做无规则运动的动能与分子势能的总和，一切物体
都有内能，故A错误；
B、火箭在加速上升时，高度增加，速度增大，动能和重力势能均增大，所以机械能增大，故
B错误；
C、拦河大坝使水位升高，在质量一定时，增加了水的重力势能，故C错误；
D、坠落的陨石在空中划过一道亮光时，是陨石与大气发生摩擦，将机械能转化为内能，故
D正确。
故选：D。5．【解答】解：A、沿海地区，水多；内陆地区水少、沙石多。因为水的比热容较大，白天，相同
质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的
温度降低的少，使得沿海地区昼夜的温差小。正确；
B、物体的动能与物体的运动速度有关，与物体内部分子的运动速度无关，温度越高，分子
动能越大，物体的内能越大，但不会影响物体的动能，故B错误；
C、物体的内能与温度有关，温度升高内能就会增加，其所具有的内能就越多；温度越低，
其所具有的内能就越少。但必须是同一物体，错误；
D、0℃的冰熔化成0℃的水，要不断吸热，内能增加，错误；
故选：A。
6．【解答】解：由电路图可知，电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测
电路中的电流，
将滑动变阻器的滑片P向右滑动，变阻器接入电路中电阻丝的长度变长，接入电路中的电
阻变大，故D错误；
因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I＝ 可知，电路
中的电流变小，即电流表的示数变小，故B正确；
由U＝IR可知，电阻R两端的电压变小，即电压表的示数变小，故A错误，
电源电压不变，电流减小，根据公式P＝UI可知，总功率变小，故C错误。
故选：B。
二、填空题（每空1分，共18分）
7．【解答】解：为了使路灯都能正常工作，且互不影响，应将路灯并联连接；
电路中并联的用电器越多，相当于并联电阻的横截面积越大，电阻越小，所以开亮的灯越
多，总电阻越小。
电源电压不变，由P＝ 可知，总功率将会增大。
故答案为：并；减小；增大。
8．【解答】解：（1）水吸收的热量Q＝cm（t﹣t ）＝4.2×103J（/ kg•℃）×1.8kg×（98℃﹣18℃）
0
＝6.048×105J。
（2）电热水壶消耗的电能都被水所吸收，即W＝Q＝6.048×105J，所用的时间t＝l0min＝
600s，电热水壶的功率P＝ ＝ ＝1008W。
故答案为：6.048×105；1008。
9．【解答】解：由图可知，两个气门关闭，活塞下行，为做功冲程，内能转化为机械能；
吸气冲程、压缩冲程、排气冲程是依靠飞轮的惯性来完成的。
故答案为：做功；内；三。
10．【解答】解：（1）由图知当电压为2V时，通过小灯泡的电流为：I＝0.4A，
此时小灯泡的电阻：R＝ ＝ ＝5 ；
Ω
（2）由图象知，小灯泡电流与灯泡两端的电压不成正比，而是电压增加的幅度大于电流增
加的幅度，根据R＝ 知灯泡的电阻增大；由于通过灯的电流随电压的增大而增大，根据
P＝UI可知灯的实际功率增大，灯泡变亮，灯丝温度升高，灯丝的电阻增大，所以小灯泡电
阻随温度的增大而增大。
故答案为：5；增大；温度。
11．【解答】解：要使电铃正常工作，需要给电铃串联一个电阻R，串联电阻R两端的电压：
U
R
＝U﹣U额 ＝6V﹣4V＝2V，
因为电铃正常工作，
所以I＝ ＝ ＝0.4A，
串联电阻的阻值：
R＝ ＝ ＝5 ，
故答案为：串；5；0.4Ω。
12．【解答】解：由电路图知两电阻串联，电流表串联电路的电流，电压表测量电阻R 两端的
1
电压；
电阻串联，所以通过电阻的电流相等，即通过R 、R 的电流之比为1：1；
1 2
根据欧姆定律的变形公式U＝IR可知，在电流一定时，电压与电阻成正比，因R ＝2R ，所
1 2以R 、R 两端的电压之比为2：1。
1 2
故答案为：1：1；2：1；R 两端。
1
13．【解答】解：
利用光伏发电时，将太阳能转化为电能，实现了太阳能到电能的转化。
故答案为：太阳能。
三、计算题（每小题5分，共10分）
14．【解答】解：由电路图可知，R 与R 串联，电压表测R 两端的电压。
1 2 2
（1）因串联电路中总电压等于各分电压之和，
所以，R 两端的电压：
1
U ＝U﹣U ＝12V﹣4V＝8V，
1 2
因串联电路中各处的电流相等，
所以，电路中的电流：
I＝ ＝ ＝1A，
则电阻R 的阻值：
2
R ＝ ＝ ＝4 ；
2
（2）电阻R 消耗的Ω电功率：
1
P ＝U I＝8V×1A＝8W。
1 1
答：（1）电阻R 的阻值为4 ；
2
（2）电阻R
1
消耗的电功率为Ω8W。
15．【解答】解：由电路图知：两电阻并联，电流表测电阻R 所在支路电流；
1
（1）根据欧姆定律可得：
电源电压U＝I R ＝0.3A×20 ＝6V；
1 1
Ω
（2）通过电阻R 的电流：I ＝ ＝ ＝1.2A，
2 2
因为并联电路干路电流等于各支路电流之和，
所以并联电路干路电流：I＝I +I ＝0.3A+1.2A＝1.5A，
1 2
总电阻：R＝ ＝ ＝4 。
Ω答：（1）电源电压为6V；
（2）电路中的总电流为1.5A；总电阻4 。
四、简答题（每小题2分，共6分） Ω
16．【解答】答：
因为组成物质的分子在永不停息的做无规则运动，因此在公共场所吃有气味的食品，食品
的气味分子会运动到空气中，影响到周围的人，所以文明公民，不应该在公共场所吃有气
味的食品。
17．【解答】答：将气球轻轻地在头发上摩擦几下，由于气球摩擦而带电，带电体具有了吸引轻
小物体的性质，就可以让空易拉罐随着气球运动起来。
18．【解答】答：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，
∵导线连接处与导线串联在电路中，
∴通过的电流相等、通电时间相等，
∵Q＝I2Rt，
∴连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
五、作图与实验：（19题4分；20题4分；21题4分；22题12分；共24分）
19．【解答】解：
由图知，若两电表都为电流表，则会发生电源短路，这是绝对不允许的；若两电表都为电
压表，则开关闭合时灯泡L 不发光；
1
若上面是电压表，下边为电流表，则灯泡L 不发光，故只有上面为电流表，下面为电压表，
1
开关闭合时，两灯并联均能发光，且两电表的示数均不为零，
根据电流要从电表的“+“接线柱流入，从“﹣“接线柱流出，则电流表左边为正接线柱，
电压表右边为正接线柱。如图所示：
20．【解答】解：
（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的
烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较升高的温度来判断吸
热能力的强弱，这种方法叫转换法。
（2）由于用的是相同的加热器加热，故在相同的时间内，吸收的热量是相同的，故从开始加热到4min，甲、乙两种液体吸收热量的关系为Q甲 等于Q乙 。
（3）由表中实验数据可知，质量相同的甲、乙两种液体吸收相同热量，甲升高温度小于乙
升高温度，所以甲物质的吸热能力强。
故答案为：（1）相同；升高的温度；（2）等于；（3）甲。
21．【解答】解：（1）实验中，在M、N之间分别接上不同的导体，则通过观察电流表示数（或小
灯泡亮度）来比较导体电阻的大小。
（2）要验证猜想③导体的电阻可能与导体的材料有关，应控制导体与横截面积、长度相同
而材料不同，由表中数据可知，应选编号为A、D的两根电阻丝进行实验。
（3）分别将A和B两电阻丝接入右图电路中M、N两点间，电流表示数不相同，由于此时
导体的材料、横截面积都相同，但长度不同，故得到的结论是：当导体的材料和横截面积
相同时，导体电阻跟长度有关；
故答案为：（1）电流表的示数； （2）AD；（3）横截面积、材料；长度。
22．【解答】解：（1）根据图2电流表选用小量程与灯串联，小灯泡的额定电压为2.5V，故电压
表选用小量程与灯并联，如下所示：
（2）连接电路时，开关处断开状态；闭合开关前，滑动变阻器的滑片应置于阻值最大处的
左端；为得出普遍性的结论要多次测量，故实验过程中，滑动变阻器的作用是改变电阻的
电压和电流；
（3）经分析，连接好电路后，闭合开关，无论怎样移动滑片，小灯泡始终不发光，电压表示
数始终为3V，电流表无示数，则出现故障的原因可能是：灯泡断路；
（4）排除故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图2，电流表
选用小量程，分度值为0.02A，电流为0.2A，由欧姆定律，此时小灯泡的电阻为：R＝ ＝ ＝12.5 ；
Ω
故答案为：（1）如上所示；
（2）断开； 左；电阻的电压和电流；
（3）灯泡断路；
（4）12.5。
