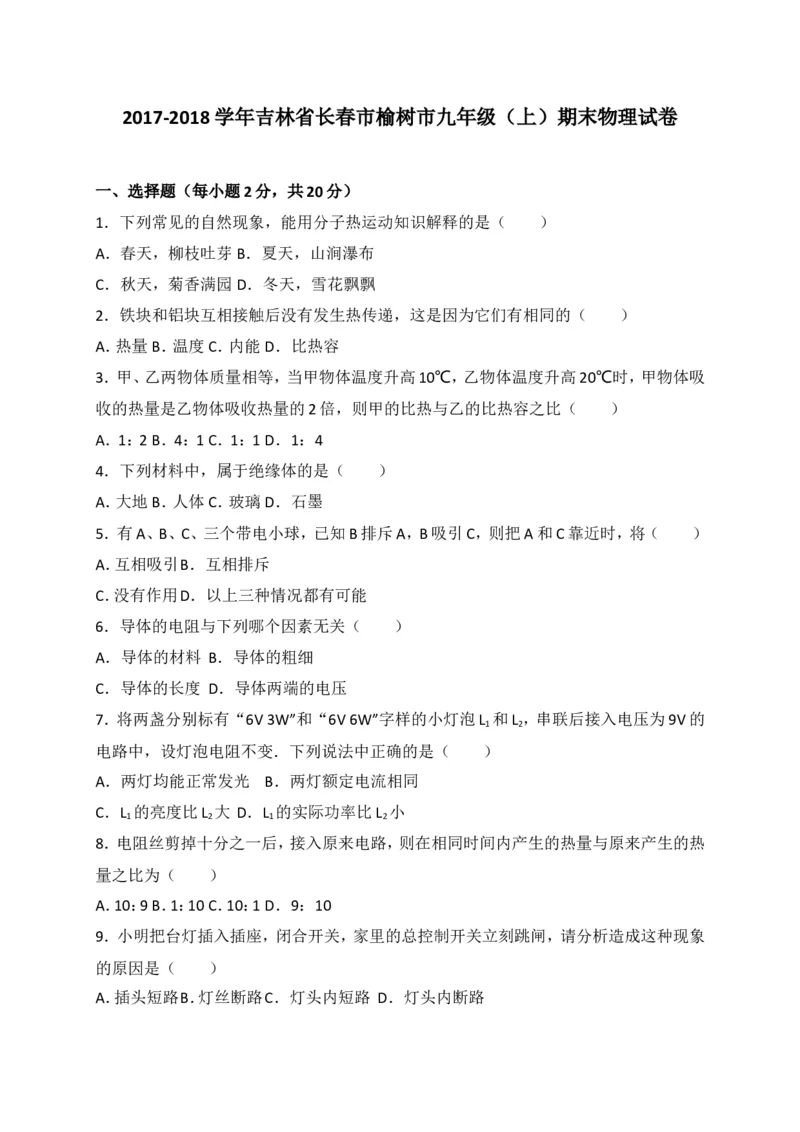

2017-2018 学年吉林省长春市榆树市九年级（上）期末物理试卷
一、选择题（每小题2分，共20分）
1．下列常见的自然现象，能用分子热运动知识解释的是（ ）
A．春天，柳枝吐芽B．夏天，山涧瀑布
C．秋天，菊香满园D．冬天，雪花飘飘

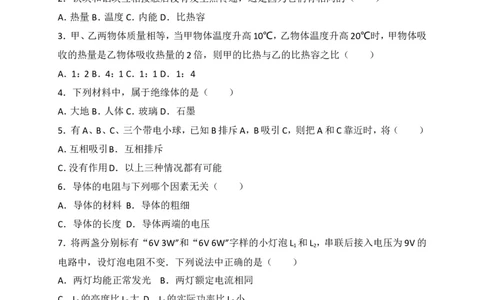

2．铁块和铝块互相接触后没有发生热传递，这是因为它们有相同的（ ）
A．热量 B．温度 C．内能D．比热容
3．甲、乙两物体质量相等，当甲物体温度升高10℃，乙物体温度升高20℃时，甲物体吸
收的热量是乙物体吸收热量的2倍，则甲的比热与乙的比热容之比（ ）
A．1：2B．4：1C．1：1 D．1：4
4．下列材料中，属于绝缘体的是（ ）
A．大地 B．人体 C．玻璃D．石墨
5．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将（ ）
A．互相吸引B．互相排斥
C．没有作用D．以上三种情况都有可能
6．导体的电阻与下列哪个因素无关（ ）
A．导体的材料 B．导体的粗细
C．导体的长度 D．导体两端的电压
7．将两盏分别标有“6V 3W”和“6V 6W”字样的小灯泡L 和L ，串联后接入电压为9V的
1 2
电路中，设灯泡电阻不变．下列说法中正确的是（ ）
A．两灯均能正常发光 B．两灯额定电流相同
C．L 的亮度比L 大 D．L 的实际功率比L 小
1 2 1 2
8．电阻丝剪掉十分之一后，接入原来电路，则在相同时间内产生的热量与原来产生的热
量之比为（ ）
A．10：9B．1：10 C．10：1 D．9：10
9．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象
的原因是（ ）

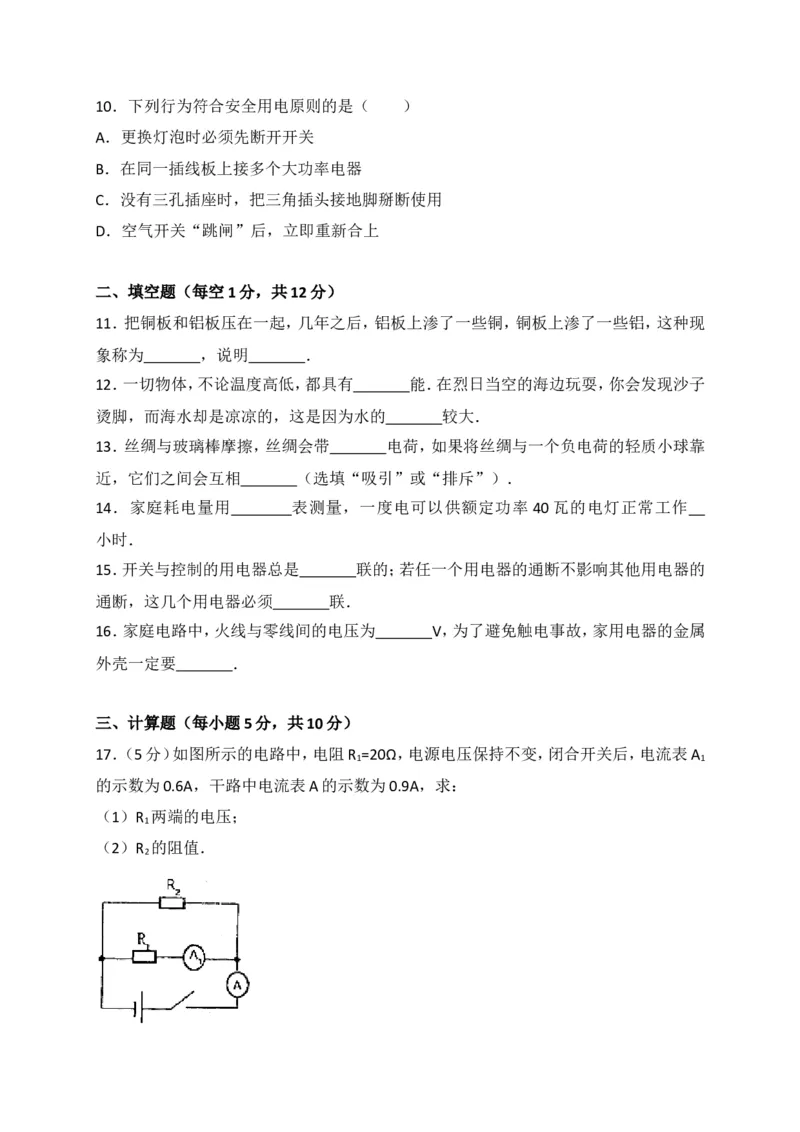

A．插头短路B．灯丝断路C．灯头内短路 D．灯头内断路10．下列行为符合安全用电原则的是（ ）
A．更换灯泡时必须先断开开关
B．在同一插线板上接多个大功率电器
C．没有三孔插座时，把三角插头接地脚掰断使用
D．空气开关“跳闸”后，立即重新合上
二、填空题（每空1分，共12分）

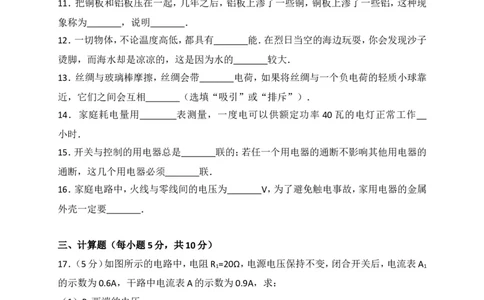

11．把铜板和铝板压在一起，几年之后，铝板上渗了一些铜，铜板上渗了一些铝，这种现
象称为 ，说明 ．
12．一切物体，不论温度高低，都具有 能．在烈日当空的海边玩耍，你会发现沙子
烫脚，而海水却是凉凉的，这是因为水的 较大．
13．丝绸与玻璃棒摩擦，丝绸会带 电荷，如果将丝绸与一个负电荷的轻质小球靠
近，它们之间会互相 （选填“吸引”或“排斥”）．
14．家庭耗电量用 表测量，一度电可以供额定功率 40 瓦的电灯正常工作
小时．
15．开关与控制的用电器总是 联的；若任一个用电器的通断不影响其他用电器的
通断，这几个用电器必须 联．
16．家庭电路中，火线与零线间的电压为 V，为了避免触电事故，家用电器的金属
外壳一定要 ．
三、计算题（每小题5分，共10分）
17．（5分）如图所示的电路中，电阻R =20Ω，电源电压保持不变，闭合开关后，电流表A
1 1
的示数为0.6A，干路中电流表A的示数为0.9A，求：
（1）R 两端的电压；
1
（2）R 的阻值．

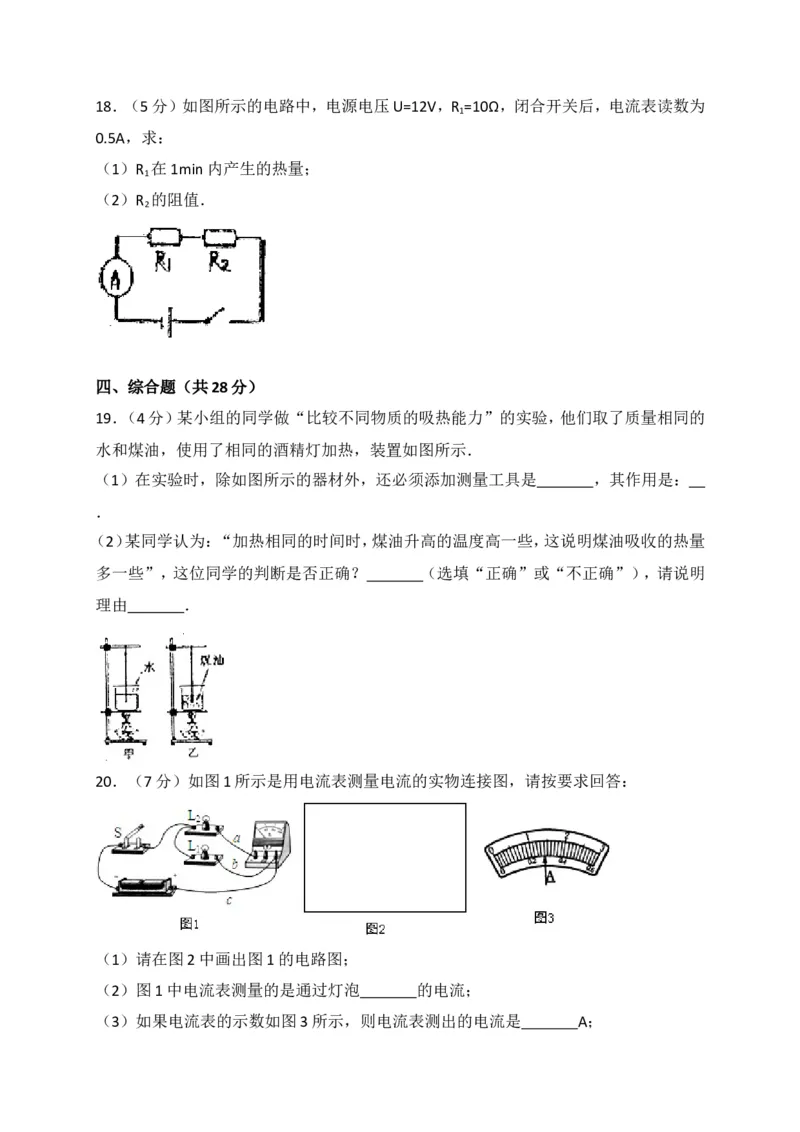

218．（5分）如图所示的电路中，电源电压U=12V，R =10Ω，闭合开关后，电流表读数为
1
0.5A，求：
（1）R 在1min内产生的热量；
1
（2）R 的阻值．
2
四、综合题（共28分）

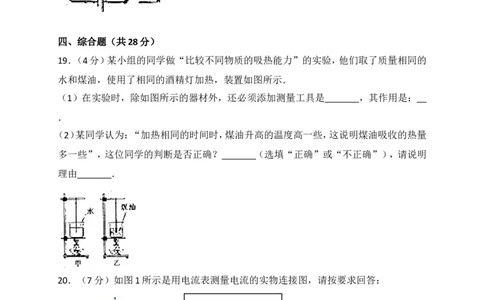

19．（4分）某小组的同学做“比较不同物质的吸热能力”的实验，他们取了质量相同的
水和煤油，使用了相同的酒精灯加热，装置如图所示．
（1）在实验时，除如图所示的器材外，还必须添加测量工具是 ，其作用是：
．
（2）某同学认为：“加热相同的时间时，煤油升高的温度高一些，这说明煤油吸收的热量
多一些”，这位同学的判断是否正确？ （选填“正确”或“不正确”），请说明
理由 ．
20．（7分）如图1所示是用电流表测量电流的实物连接图，请按要求回答：
（1）请在图2中画出图1的电路图；
（2）图1中电流表测量的是通过灯泡 的电流；
（3）如果电流表的示数如图3所示，则电流表测出的电流是 A；（4）如果要用电流表测通过 L 和L 的总电流，且只允许移动一根导线，应将导线
1 2
的右端接在电流表的 接线柱上（选填“a”、“b”、“c”或“+”、“﹣”）．

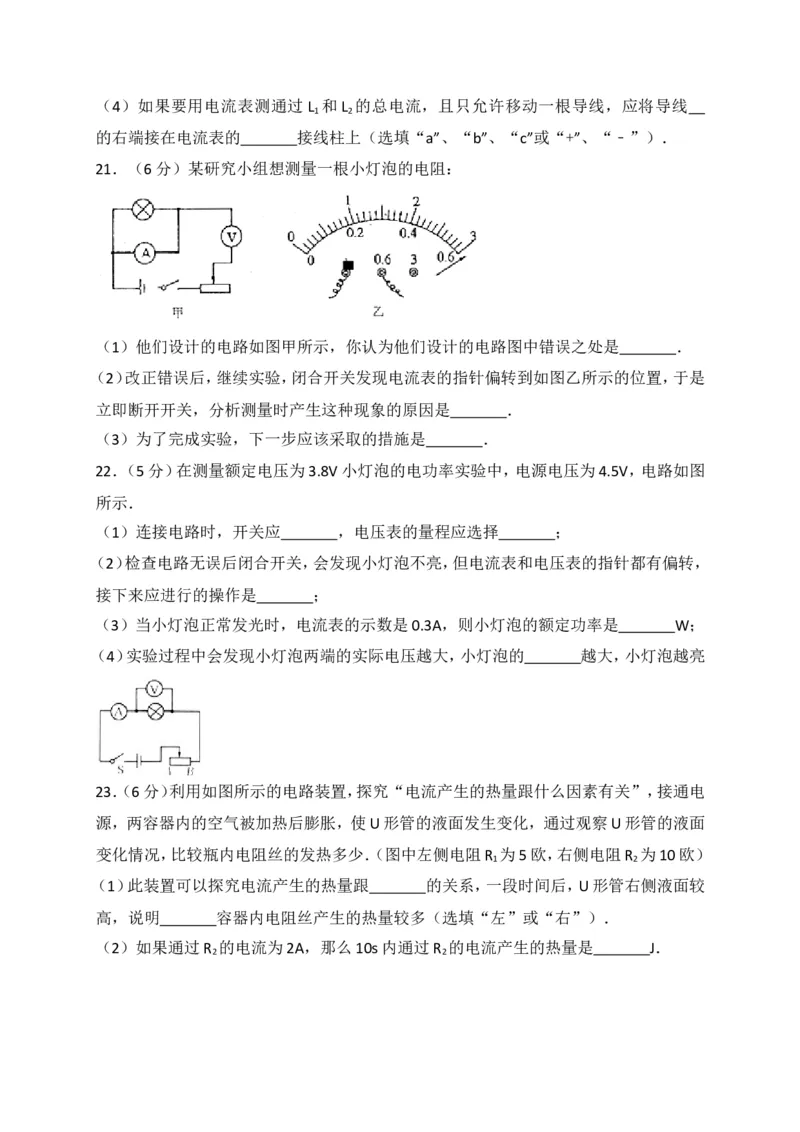

21．（6分）某研究小组想测量一根小灯泡的电阻：
（1）他们设计的电路如图甲所示，你认为他们设计的电路图中错误之处是 ．
（2）改正错误后，继续实验，闭合开关发现电流表的指针偏转到如图乙所示的位置，于是
立即断开开关，分析测量时产生这种现象的原因是 ．
（3）为了完成实验，下一步应该采取的措施是 ．

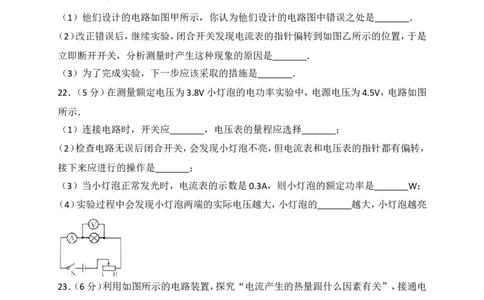

22．（5分）在测量额定电压为3.8V小灯泡的电功率实验中，电源电压为4.5V，电路如图
所示．
（1）连接电路时，开关应 ，电压表的量程应选择 ；
（2）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，
接下来应进行的操作是 ；
（3）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是 W；
（4）实验过程中会发现小灯泡两端的实际电压越大，小灯泡的 越大，小灯泡越亮

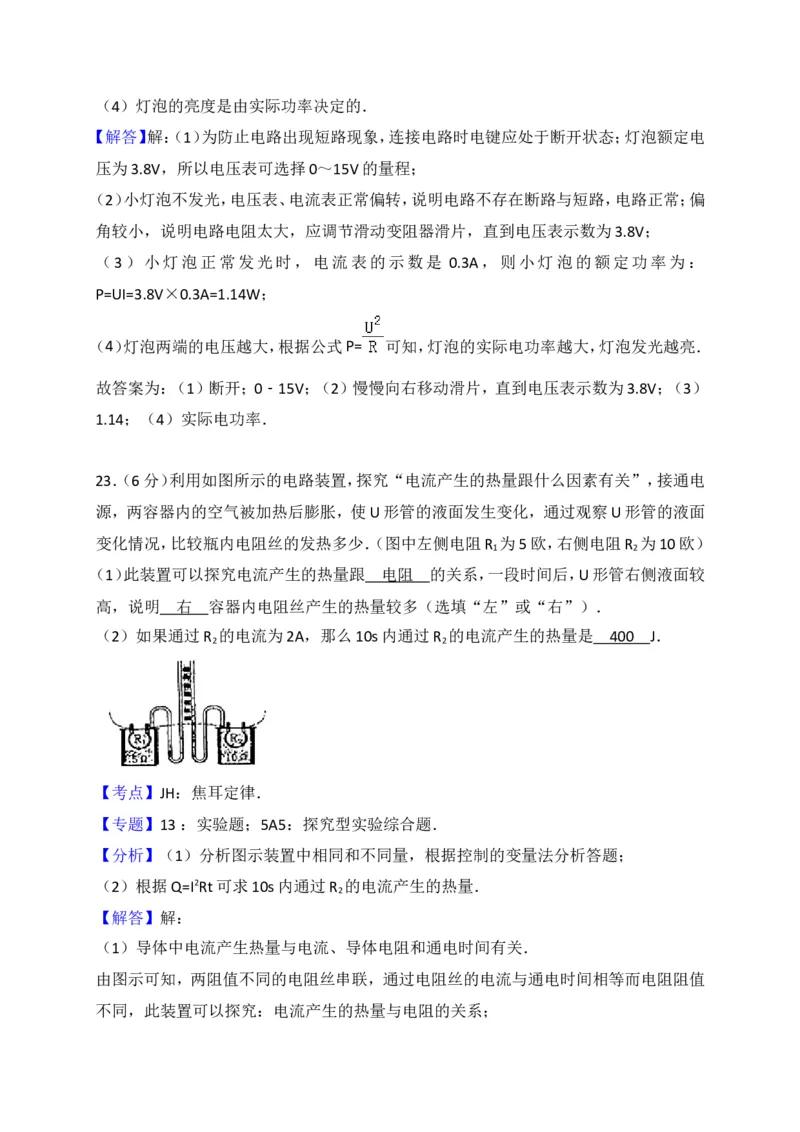

23．（6分）利用如图所示的电路装置，探究“电流产生的热量跟什么因素有关”，接通电
源，两容器内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面
变化情况，比较瓶内电阻丝的发热多少．（图中左侧电阻R 为5欧，右侧电阻R 为10欧）
1 2
（1）此装置可以探究电流产生的热量跟 的关系，一段时间后，U形管右侧液面较
高，说明 容器内电阻丝产生的热量较多（选填“左”或“右”）．
（2）如果通过R 的电流为2A，那么10s内通过R 的电流产生的热量是 J．

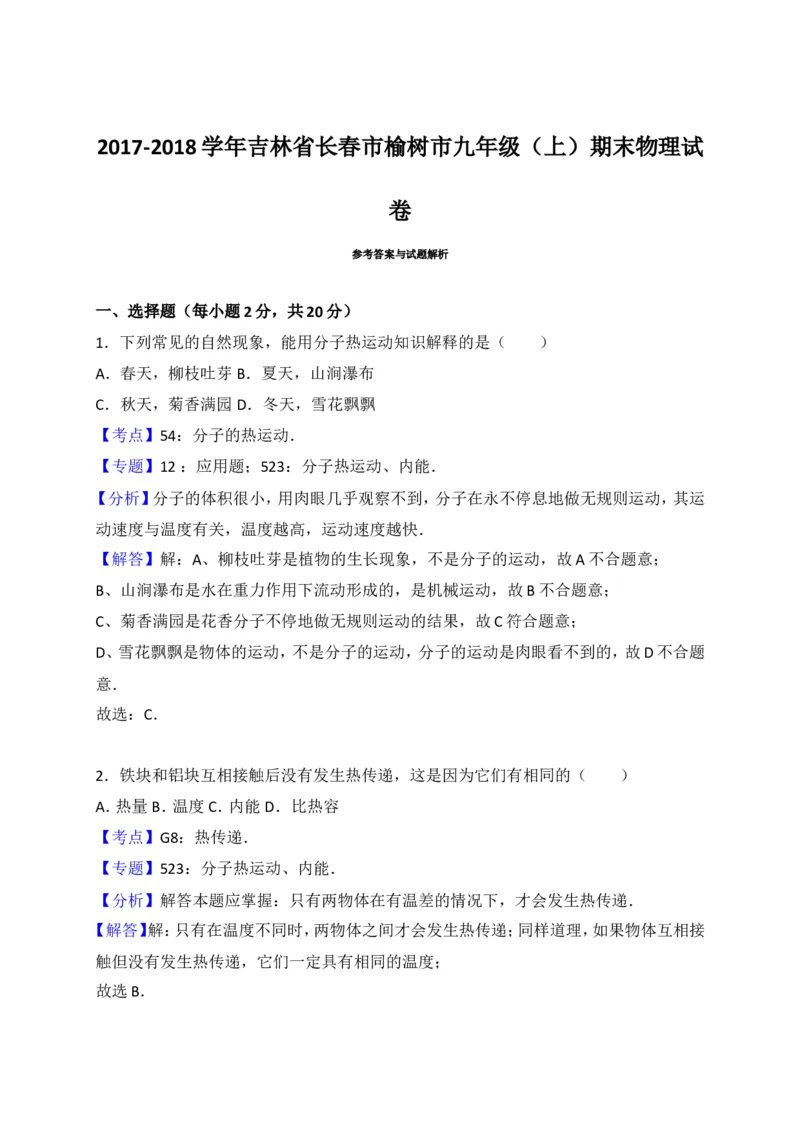

2 22017-2018 学年吉林省长春市榆树市九年级（上）期末物理试
卷
参考答案与试题解析
一、选择题（每小题2分，共20分）
1．下列常见的自然现象，能用分子热运动知识解释的是（ ）
A．春天，柳枝吐芽B．夏天，山涧瀑布
C．秋天，菊香满园D．冬天，雪花飘飘
【考点】54：分子的热运动．
【专题】12 ：应用题；523：分子热运动、内能．
【分析】分子的体积很小，用肉眼几乎观察不到，分子在永不停息地做无规则运动，其运
动速度与温度有关，温度越高，运动速度越快．
【解答】解：A、柳枝吐芽是植物的生长现象，不是分子的运动，故A不合题意；
B、山涧瀑布是水在重力作用下流动形成的，是机械运动，故B不合题意；
C、菊香满园是花香分子不停地做无规则运动的结果，故C符合题意；
D、雪花飘飘是物体的运动，不是分子的运动，分子的运动是肉眼看不到的，故D不合题
意．
故选：C．
2．铁块和铝块互相接触后没有发生热传递，这是因为它们有相同的（ ）
A．热量 B．温度 C．内能D．比热容
【考点】G8：热传递．
【专题】523：分子热运动、内能．
【分析】解答本题应掌握：只有两物体在有温差的情况下，才会发生热传递．
【解答】解：只有在温度不同时，两物体之间才会发生热传递；同样道理，如果物体互相接
触但没有发生热传递，它们一定具有相同的温度；

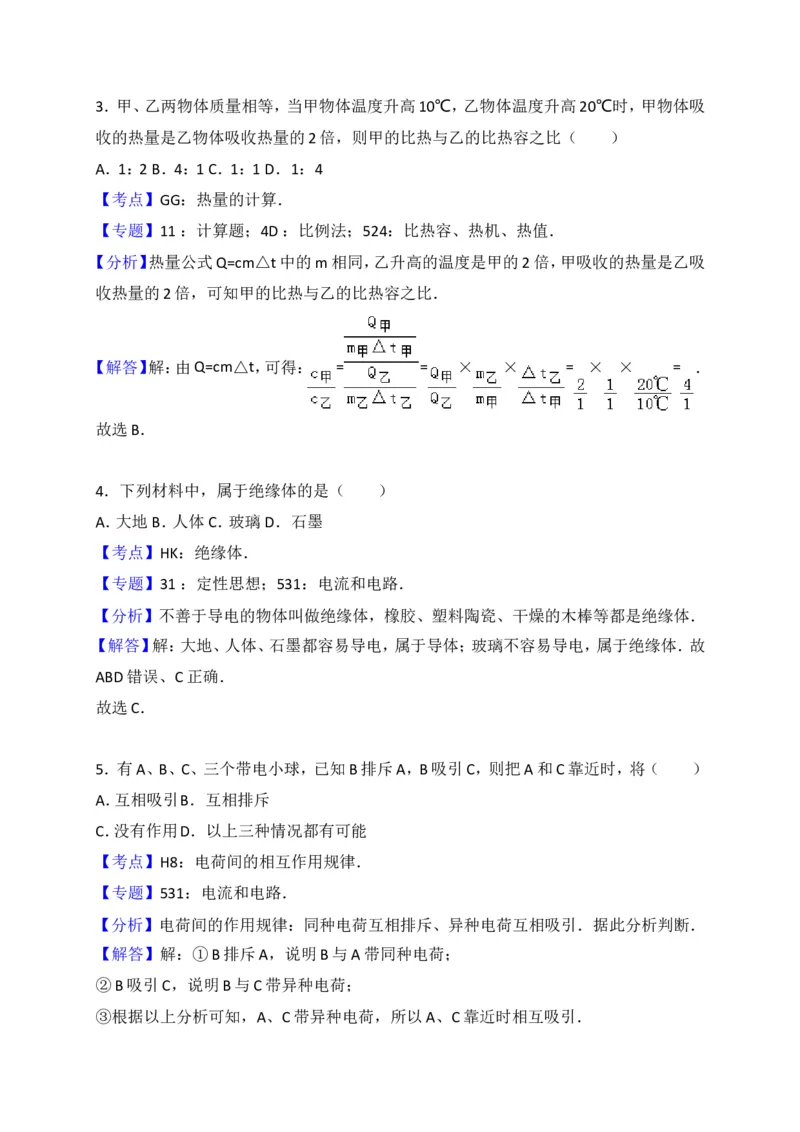

故选B．3．甲、乙两物体质量相等，当甲物体温度升高10℃，乙物体温度升高20℃时，甲物体吸
收的热量是乙物体吸收热量的2倍，则甲的比热与乙的比热容之比（ ）
A．1：2B．4：1C．1：1 D．1：4
【考点】GG：热量的计算．
【专题】11 ：计算题；4D ：比例法；524：比热容、热机、热值．
【分析】热量公式Q=cm△t中的m相同，乙升高的温度是甲的2倍，甲吸收的热量是乙吸
收热量的2倍，可知甲的比热与乙的比热容之比．
【解答】解：由Q=cm△t，可得： = = × × = × × = ．
故选B．
4．下列材料中，属于绝缘体的是（ ）
A．大地 B．人体 C．玻璃D．石墨
【考点】HK：绝缘体．
【专题】31 ：定性思想；531：电流和电路．
【分析】不善于导电的物体叫做绝缘体，橡胶、塑料陶瓷、干燥的木棒等都是绝缘体．
【解答】解：大地、人体、石墨都容易导电，属于导体；玻璃不容易导电，属于绝缘体．故
ABD错误、C正确．
故选C．
5．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将（ ）
A．互相吸引B．互相排斥
C．没有作用D．以上三种情况都有可能
【考点】H8：电荷间的相互作用规律．
【专题】531：电流和电路．
【分析】电荷间的作用规律：同种电荷互相排斥、异种电荷互相吸引．据此分析判断．
【解答】解：①B排斥A，说明B与A带同种电荷；
②B吸引C，说明B与C带异种电荷；
③根据以上分析可知，A、C带异种电荷，所以A、C靠近时相互吸引．故选A．

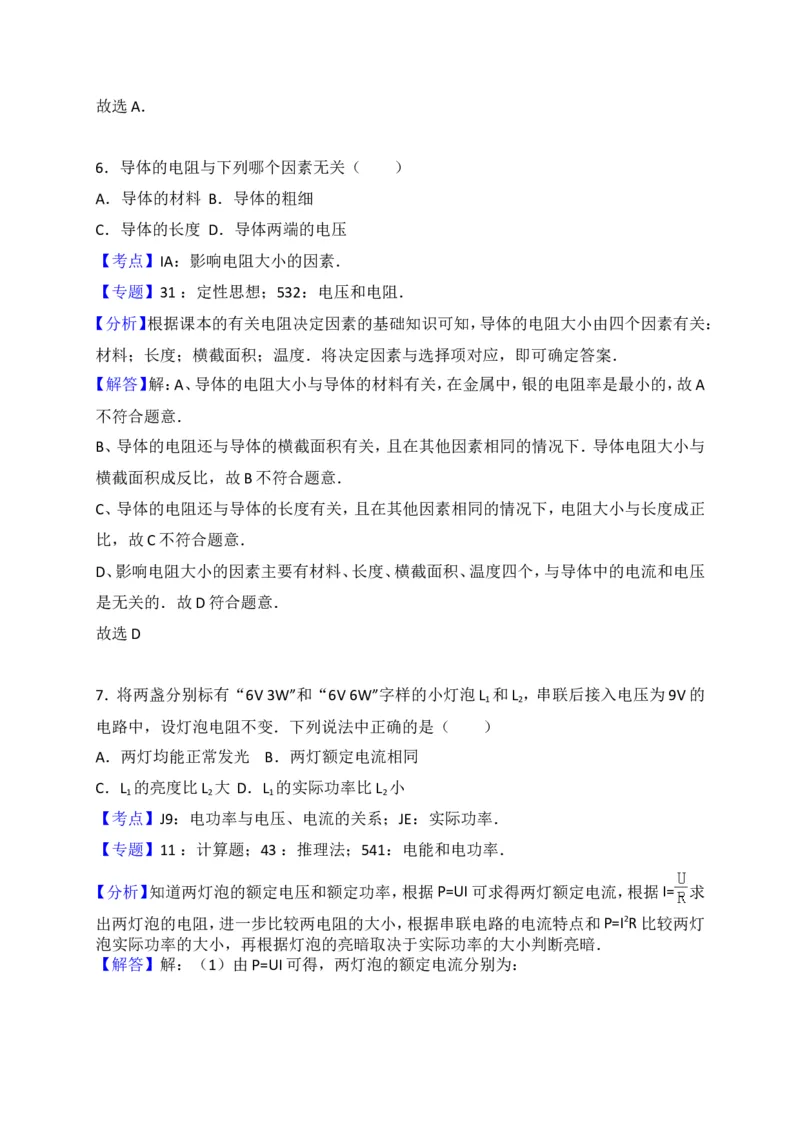

6．导体的电阻与下列哪个因素无关（ ）
A．导体的材料 B．导体的粗细
C．导体的长度 D．导体两端的电压
【考点】IA：影响电阻大小的因素．
【专题】31 ：定性思想；532：电压和电阻．
【分析】根据课本的有关电阻决定因素的基础知识可知，导体的电阻大小由四个因素有关：
材料；长度；横截面积；温度．将决定因素与选择项对应，即可确定答案．
【解答】解：A、导体的电阻大小与导体的材料有关，在金属中，银的电阻率是最小的，故A
不符合题意．
B、导体的电阻还与导体的横截面积有关，且在其他因素相同的情况下．导体电阻大小与
横截面积成反比，故B不符合题意．
C、导体的电阻还与导体的长度有关，且在其他因素相同的情况下，电阻大小与长度成正
比，故C不符合题意．
D、影响电阻大小的因素主要有材料、长度、横截面积、温度四个，与导体中的电流和电压
是无关的．故D符合题意．
故选D
7．将两盏分别标有“6V 3W”和“6V 6W”字样的小灯泡L 和L ，串联后接入电压为9V的
1 2
电路中，设灯泡电阻不变．下列说法中正确的是（ ）
A．两灯均能正常发光 B．两灯额定电流相同
C．L 的亮度比L 大 D．L 的实际功率比L 小
1 2 1 2
【考点】J9：电功率与电压、电流的关系；JE：实际功率．
【专题】11 ：计算题；43 ：推理法；541：电能和电功率．
【分析】知道两灯泡的额定电压和额定功率，根据P=UI可求得两灯额定电流，根据I= 求
出两灯泡的电阻，进一步比较两电阻的大小，根据串联电路的电流特点和P=I2R比较两灯
泡实际功率的大小，再根据灯泡的亮暗取决于实际功率的大小判断亮暗．

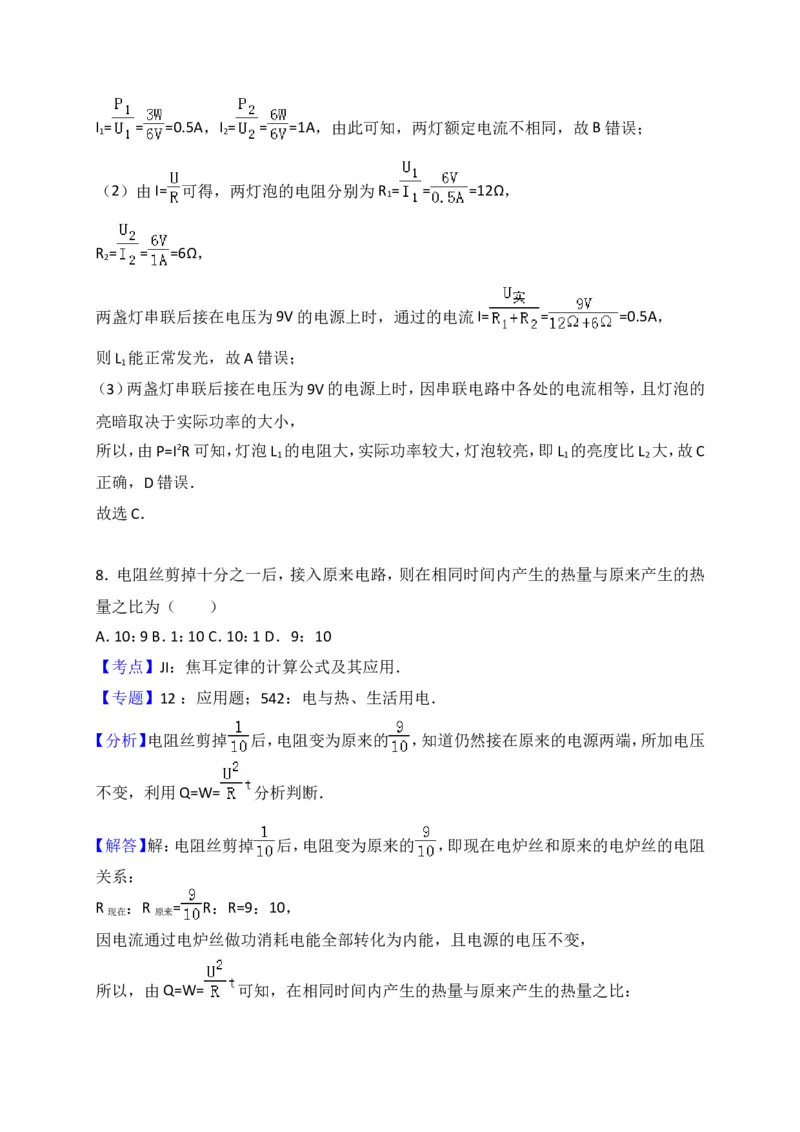

【解答】解：（1）由P=UI可得，两灯泡的额定电流分别为：I = = =0.5A，I = = =1A，由此可知，两灯额定电流不相同，故B错误；
1 2
（2）由I= 可得，两灯泡的电阻分别为R = = =12Ω，
1
R = = =6Ω，
2
两盏灯串联后接在电压为9V的电源上时，通过的电流I= = =0.5A，
则L 能正常发光，故A错误；
1
（3）两盏灯串联后接在电压为9V的电源上时，因串联电路中各处的电流相等，且灯泡的
亮暗取决于实际功率的大小，
所以，由P=I2R可知，灯泡L 的电阻大，实际功率较大，灯泡较亮，即L 的亮度比L 大，故C
1 1 2
正确，D错误．
故选C．
8．电阻丝剪掉十分之一后，接入原来电路，则在相同时间内产生的热量与原来产生的热
量之比为（ ）
A．10：9B．1：10 C．10：1 D．9：10
【考点】JI：焦耳定律的计算公式及其应用．
【专题】12 ：应用题；542：电与热、生活用电．
【分析】电阻丝剪掉 后，电阻变为原来的 ，知道仍然接在原来的电源两端，所加电压
不变，利用Q=W= 分析判断．
【解答】解：电阻丝剪掉 后，电阻变为原来的 ，即现在电炉丝和原来的电炉丝的电阻
关系：
R ：R = R：R=9：10，
现在 原来
因电流通过电炉丝做功消耗电能全部转化为内能，且电源的电压不变，
所以，由Q=W= 可知，在相同时间内产生的热量与原来产生的热量之比：Q ：Q = ： =R ：R =10：9．
现在 原来 原来 现在
故选A．

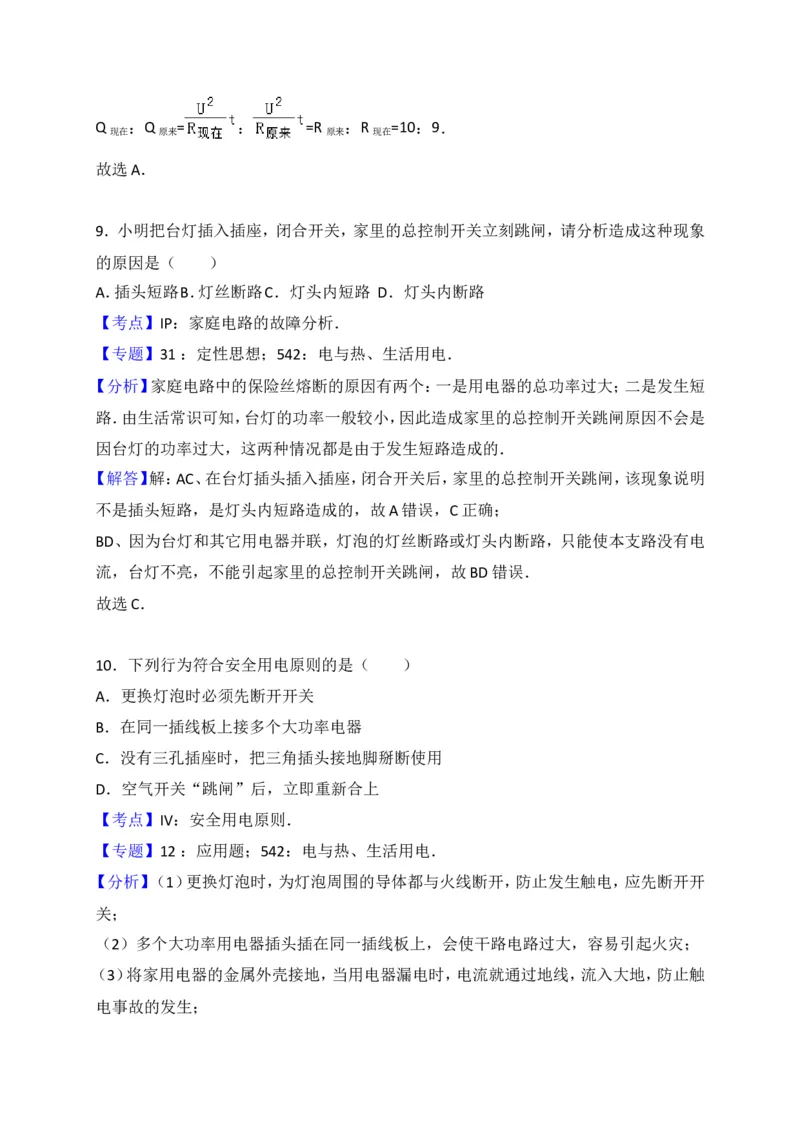

9．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象
的原因是（ ）
A．插头短路B．灯丝断路C．灯头内短路 D．灯头内断路
【考点】IP：家庭电路的故障分析．
【专题】31 ：定性思想；542：电与热、生活用电．
【分析】家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短
路．由生活常识可知，台灯的功率一般较小，因此造成家里的总控制开关跳闸原因不会是
因台灯的功率过大，这两种情况都是由于发生短路造成的．
【解答】解：AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明
不是插头短路，是灯头内短路造成的，故A错误，C正确；
BD、因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电
流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误．
故选C．
10．下列行为符合安全用电原则的是（ ）
A．更换灯泡时必须先断开开关
B．在同一插线板上接多个大功率电器
C．没有三孔插座时，把三角插头接地脚掰断使用
D．空气开关“跳闸”后，立即重新合上
【考点】IV：安全用电原则．
【专题】12 ：应用题；542：电与热、生活用电．
【分析】（1）更换灯泡时，为灯泡周围的导体都与火线断开，防止发生触电，应先断开开
关；
（2）多个大功率用电器插头插在同一插线板上，会使干路电路过大，容易引起火灾；
（3）将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触

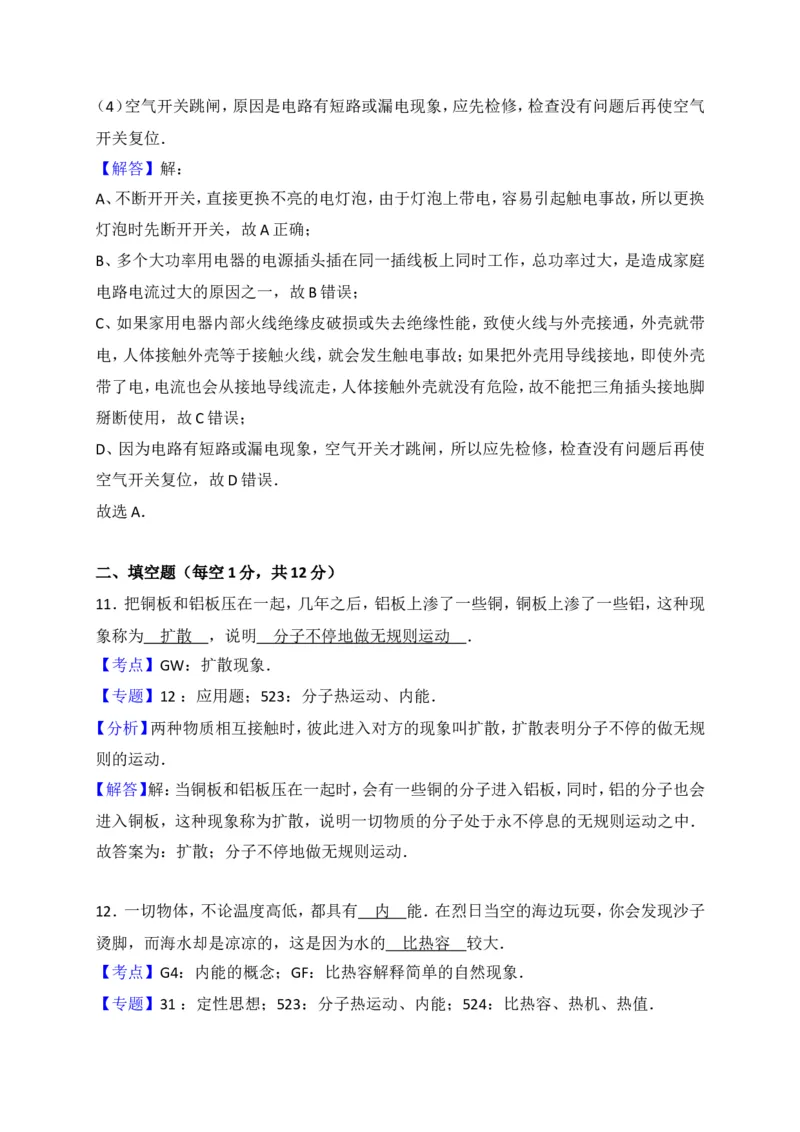

电事故的发生；（4）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气
开关复位．
【解答】解：
A、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故，所以更换
灯泡时先断开开关，故A正确；
B、多个大功率用电器的电源插头插在同一插线板上同时工作，总功率过大，是造成家庭
电路电流过大的原因之一，故B错误；
C、如果家用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳就带
电，人体接触外壳等于接触火线，就会发生触电事故；如果把外壳用导线接地，即使外壳
带了电，电流也会从接地导线流走，人体接触外壳就没有危险，故不能把三角插头接地脚
掰断使用，故C错误；
D、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使
空气开关复位，故D错误．
故选A．
二、填空题（每空1分，共12分）
11．把铜板和铝板压在一起，几年之后，铝板上渗了一些铜，铜板上渗了一些铝，这种现
象称为 扩散 ，说明 分子不停地做无规则运动 ．
【考点】GW：扩散现象．
【专题】12 ：应用题；523：分子热运动、内能．
【分析】两种物质相互接触时，彼此进入对方的现象叫扩散，扩散表明分子不停的做无规
则的运动．
【解答】解：当铜板和铝板压在一起时，会有一些铜的分子进入铝板，同时，铝的分子也会
进入铜板，这种现象称为扩散，说明一切物质的分子处于永不停息的无规则运动之中．
故答案为：扩散；分子不停地做无规则运动．
12．一切物体，不论温度高低，都具有 内 能．在烈日当空的海边玩耍，你会发现沙子
烫脚，而海水却是凉凉的，这是因为水的 比热容 较大．
【考点】G4：内能的概念；GF：比热容解释简单的自然现象．

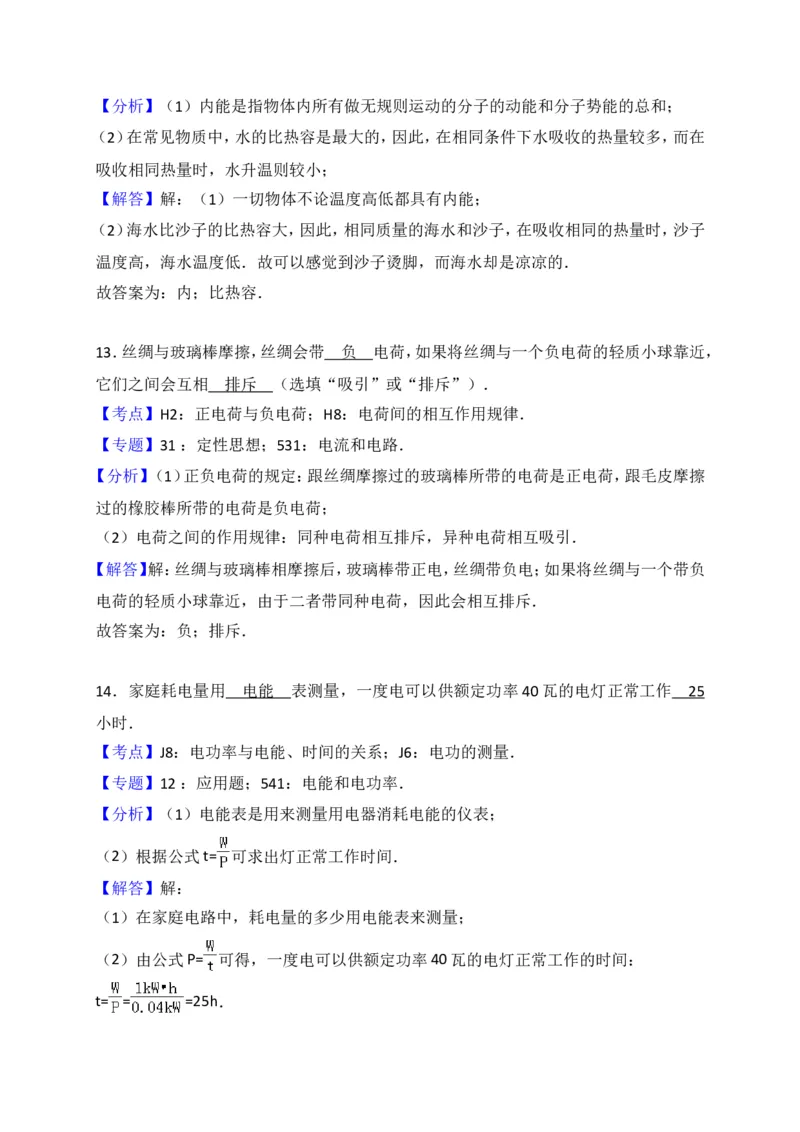

【专题】31 ：定性思想；523：分子热运动、内能；524：比热容、热机、热值．【分析】（1）内能是指物体内所有做无规则运动的分子的动能和分子势能的总和；
（2）在常见物质中，水的比热容是最大的，因此，在相同条件下水吸收的热量较多，而在
吸收相同热量时，水升温则较小；
【解答】解：（1）一切物体不论温度高低都具有内能；
（2）海水比沙子的比热容大，因此，相同质量的海水和沙子，在吸收相同的热量时，沙子
温度高，海水温度低．故可以感觉到沙子烫脚，而海水却是凉凉的．
故答案为：内；比热容．
13．丝绸与玻璃棒摩擦，丝绸会带 负 电荷，如果将丝绸与一个负电荷的轻质小球靠近，
它们之间会互相 排斥 （选填“吸引”或“排斥”）．
【考点】H2：正电荷与负电荷；H8：电荷间的相互作用规律．
【专题】31 ：定性思想；531：电流和电路．
【分析】（1）正负电荷的规定：跟丝绸摩擦过的玻璃棒所带的电荷是正电荷，跟毛皮摩擦
过的橡胶棒所带的电荷是负电荷；
（2）电荷之间的作用规律：同种电荷相互排斥，异种电荷相互吸引．
【解答】解：丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电；如果将丝绸与一个带负
电荷的轻质小球靠近，由于二者带同种电荷，因此会相互排斥．
故答案为：负；排斥．
14．家庭耗电量用 电能 表测量，一度电可以供额定功率40瓦的电灯正常工作 25
小时．
【考点】J8：电功率与电能、时间的关系；J6：电功的测量．
【专题】12 ：应用题；541：电能和电功率．
【分析】（1）电能表是用来测量用电器消耗电能的仪表；
（2）根据公式t= 可求出灯正常工作时间．
【解答】解：
（1）在家庭电路中，耗电量的多少用电能表来测量；
（2）由公式P= 可得，一度电可以供额定功率40瓦的电灯正常工作的时间：

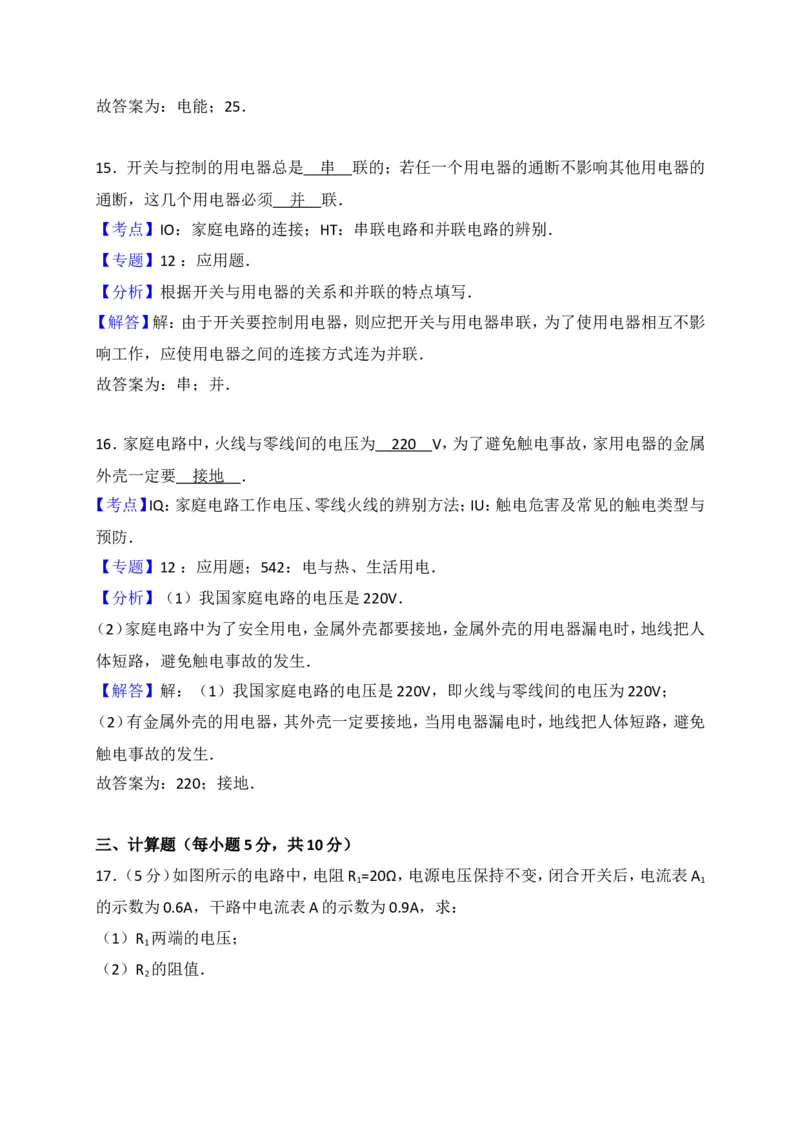

t= = =25h．故答案为：电能；25．
15．开关与控制的用电器总是 串 联的；若任一个用电器的通断不影响其他用电器的
通断，这几个用电器必须 并 联．
【考点】IO：家庭电路的连接；HT：串联电路和并联电路的辨别．
【专题】12 ：应用题．
【分析】根据开关与用电器的关系和并联的特点填写．
【解答】解：由于开关要控制用电器，则应把开关与用电器串联，为了使用电器相互不影
响工作，应使用电器之间的连接方式连为并联．
故答案为：串；并．
16．家庭电路中，火线与零线间的电压为 22 0 V，为了避免触电事故，家用电器的金属
外壳一定要 接地 ．
【考点】IQ：家庭电路工作电压、零线火线的辨别方法；IU：触电危害及常见的触电类型与
预防．
【专题】12 ：应用题；542：电与热、生活用电．
【分析】（1）我国家庭电路的电压是220V．
（2）家庭电路中为了安全用电，金属外壳都要接地，金属外壳的用电器漏电时，地线把人
体短路，避免触电事故的发生．
【解答】解：（1）我国家庭电路的电压是220V，即火线与零线间的电压为220V；
（2）有金属外壳的用电器，其外壳一定要接地，当用电器漏电时，地线把人体短路，避免
触电事故的发生．
故答案为：220；接地．
三、计算题（每小题5分，共10分）

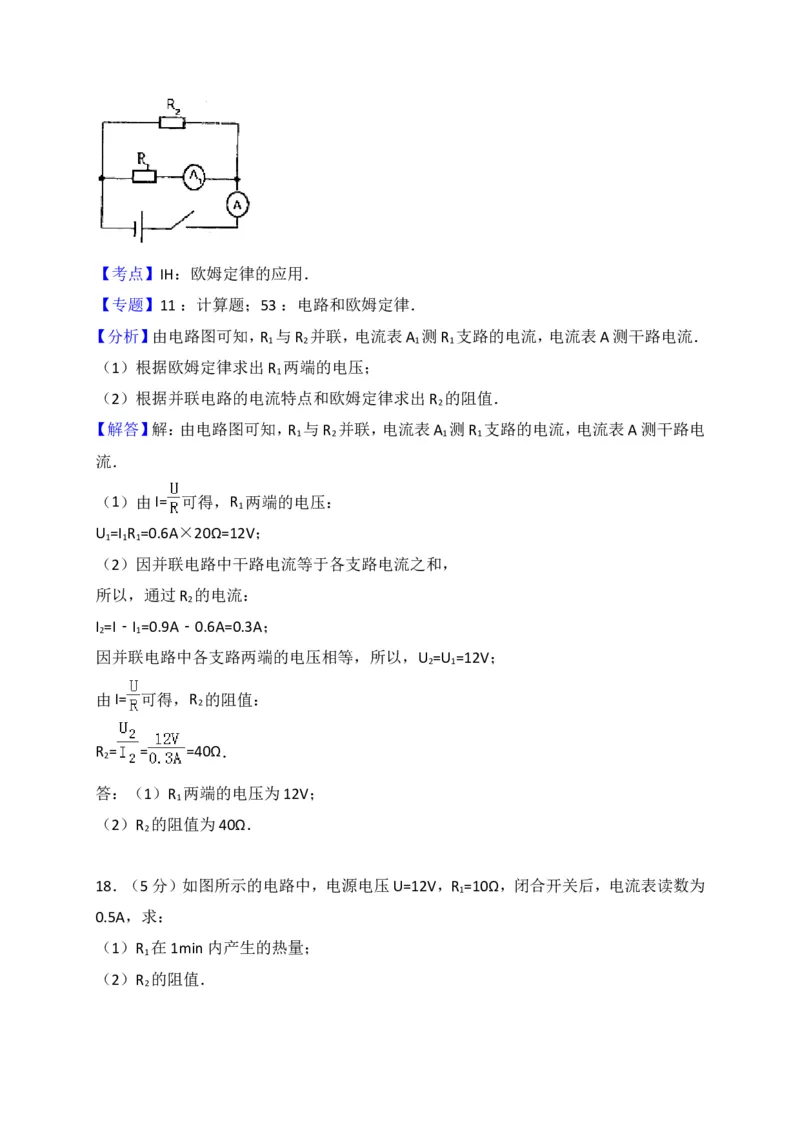

17．（5分）如图所示的电路中，电阻R =20Ω，电源电压保持不变，闭合开关后，电流表A
1 1
的示数为0.6A，干路中电流表A的示数为0.9A，求：
（1）R 两端的电压；
1
（2）R 的阻值．
2【考点】IH：欧姆定律的应用．
【专题】11 ：计算题；53 ：电路和欧姆定律．
【分析】由电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A测干路电流．
1 2 1 1
（1）根据欧姆定律求出R 两端的电压；
1
（2）根据并联电路的电流特点和欧姆定律求出R 的阻值．
2
【解答】解：由电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A测干路电
1 2 1 1
流．
（1）由I= 可得，R 两端的电压：
1
U =I R =0.6A×20Ω=12V；
1 1 1
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R 的电流：
2
I =I﹣I =0.9A﹣0.6A=0.3A；
2 1
因并联电路中各支路两端的电压相等，所以，U =U =12V；
2 1
由I= 可得，R 的阻值：
2
R = = =40Ω．
2
答：（1）R 两端的电压为12V；
1
（2）R 的阻值为40Ω．
2

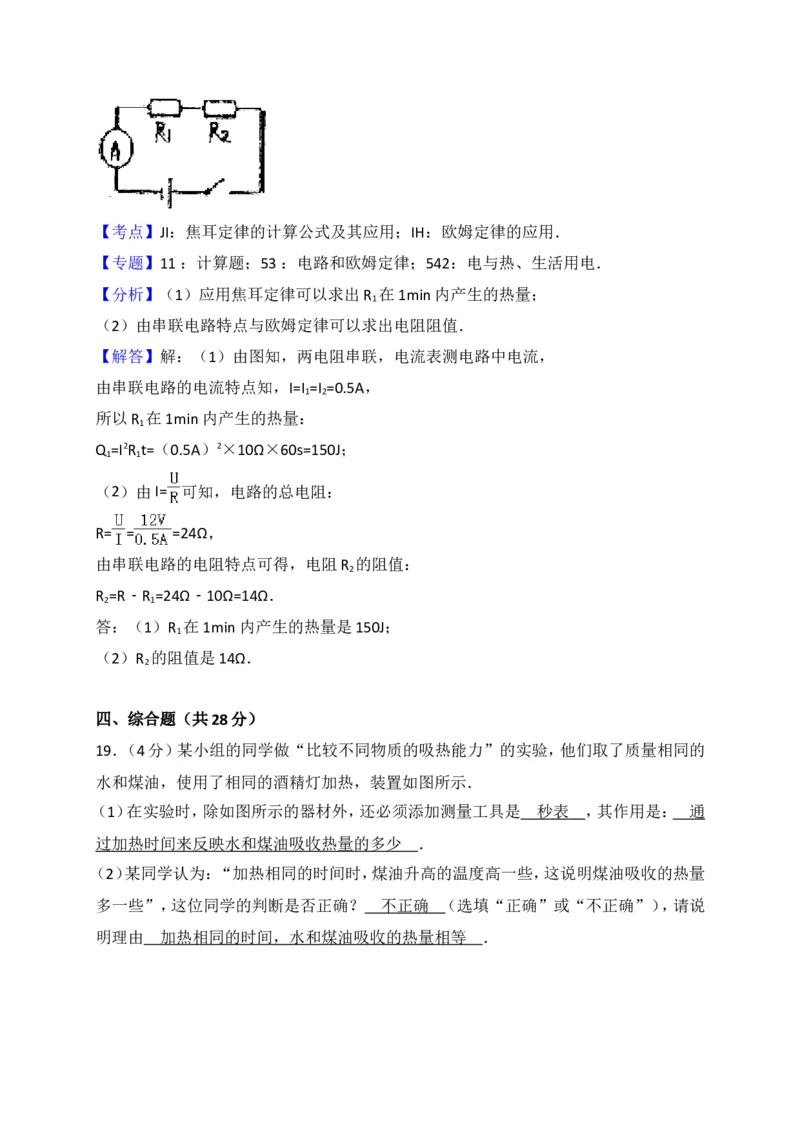

18．（5分）如图所示的电路中，电源电压U=12V，R =10Ω，闭合开关后，电流表读数为
1
0.5A，求：
（1）R 在1min内产生的热量；
1
（2）R 的阻值．
2【考点】JI：焦耳定律的计算公式及其应用；IH：欧姆定律的应用．
【专题】11 ：计算题；53 ：电路和欧姆定律；542：电与热、生活用电．
【分析】（1）应用焦耳定律可以求出R 在1min内产生的热量；
1
（2）由串联电路特点与欧姆定律可以求出电阻阻值．
【解答】解：（1）由图知，两电阻串联，电流表测电路中电流，
由串联电路的电流特点知，I=I =I =0.5A，
1 2
所以R 在1min内产生的热量：
1
Q =I2R t=（0.5A）2×10Ω×60s=150J；
1 1
（2）由I= 可知，电路的总电阻：
R= = =24Ω，
由串联电路的电阻特点可得，电阻R 的阻值：
2
R =R﹣R =24Ω﹣10Ω=14Ω．
2 1
答：（1）R 在1min内产生的热量是150J；
1
（2）R 的阻值是14Ω．
2
四、综合题（共28分）

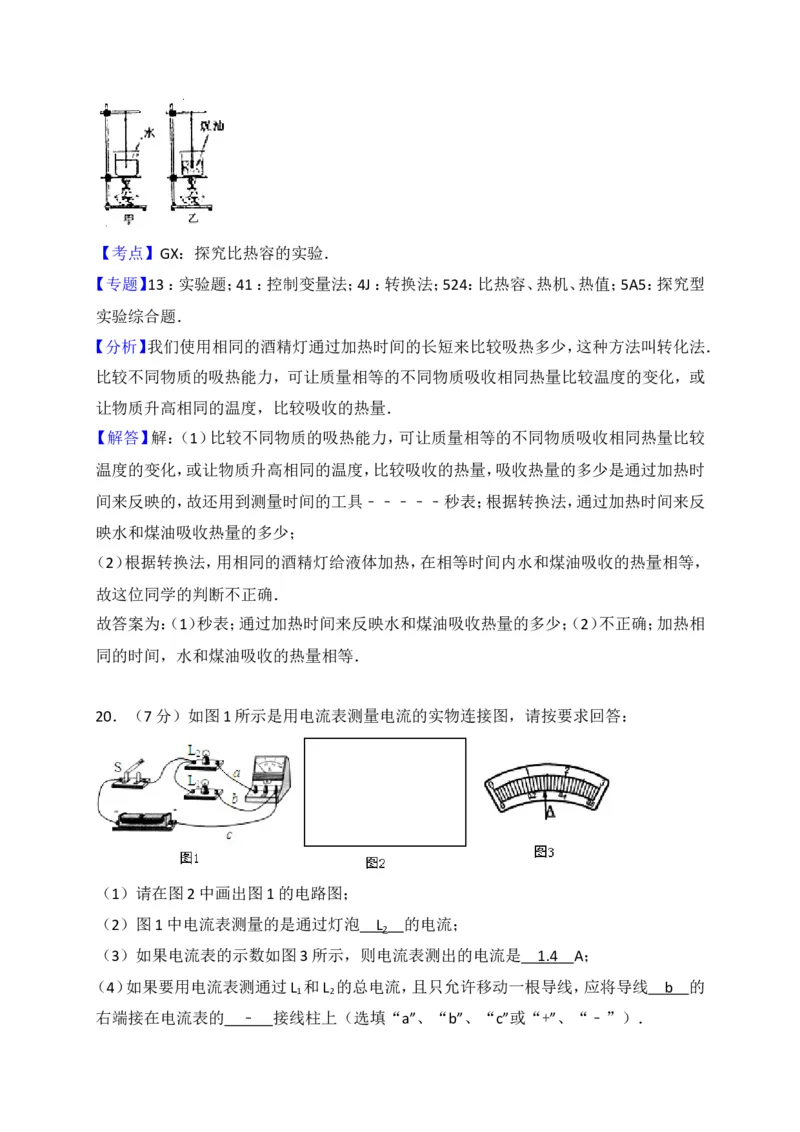

19．（4分）某小组的同学做“比较不同物质的吸热能力”的实验，他们取了质量相同的
水和煤油，使用了相同的酒精灯加热，装置如图所示．
（1）在实验时，除如图所示的器材外，还必须添加测量工具是 秒表 ，其作用是： 通
过加热时间来反映水和煤油吸收热量的多少 ．
（2）某同学认为：“加热相同的时间时，煤油升高的温度高一些，这说明煤油吸收的热量
多一些”，这位同学的判断是否正确？ 不正确 （选填“正确”或“不正确”），请说
明理由 加热相同的时间，水和煤油吸收的热量相等 ．【考点】GX：探究比热容的实验．
【专题】13 ：实验题；41 ：控制变量法；4J ：转换法；524：比热容、热机、热值；5A5：探究型
实验综合题．
【分析】我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转化法．
比较不同物质的吸热能力，可让质量相等的不同物质吸收相同热量比较温度的变化，或
让物质升高相同的温度，比较吸收的热量．
【解答】解：（1）比较不同物质的吸热能力，可让质量相等的不同物质吸收相同热量比较
温度的变化，或让物质升高相同的温度，比较吸收的热量，吸收热量的多少是通过加热时
间来反映的，故还用到测量时间的工具﹣﹣﹣﹣﹣秒表；根据转换法，通过加热时间来反
映水和煤油吸收热量的多少；
（2）根据转换法，用相同的酒精灯给液体加热，在相等时间内水和煤油吸收的热量相等，
故这位同学的判断不正确．
故答案为：（1）秒表；通过加热时间来反映水和煤油吸收热量的多少；（2）不正确；加热相
同的时间，水和煤油吸收的热量相等．
20．（7分）如图1所示是用电流表测量电流的实物连接图，请按要求回答：
（1）请在图2中画出图1的电路图；
（2）图1中电流表测量的是通过灯泡 L 的电流；
2
（3）如果电流表的示数如图3所示，则电流表测出的电流是 1. 4 A；
（4）如果要用电流表测通过L 和L 的总电流，且只允许移动一根导线，应将导线 b 的
1 2

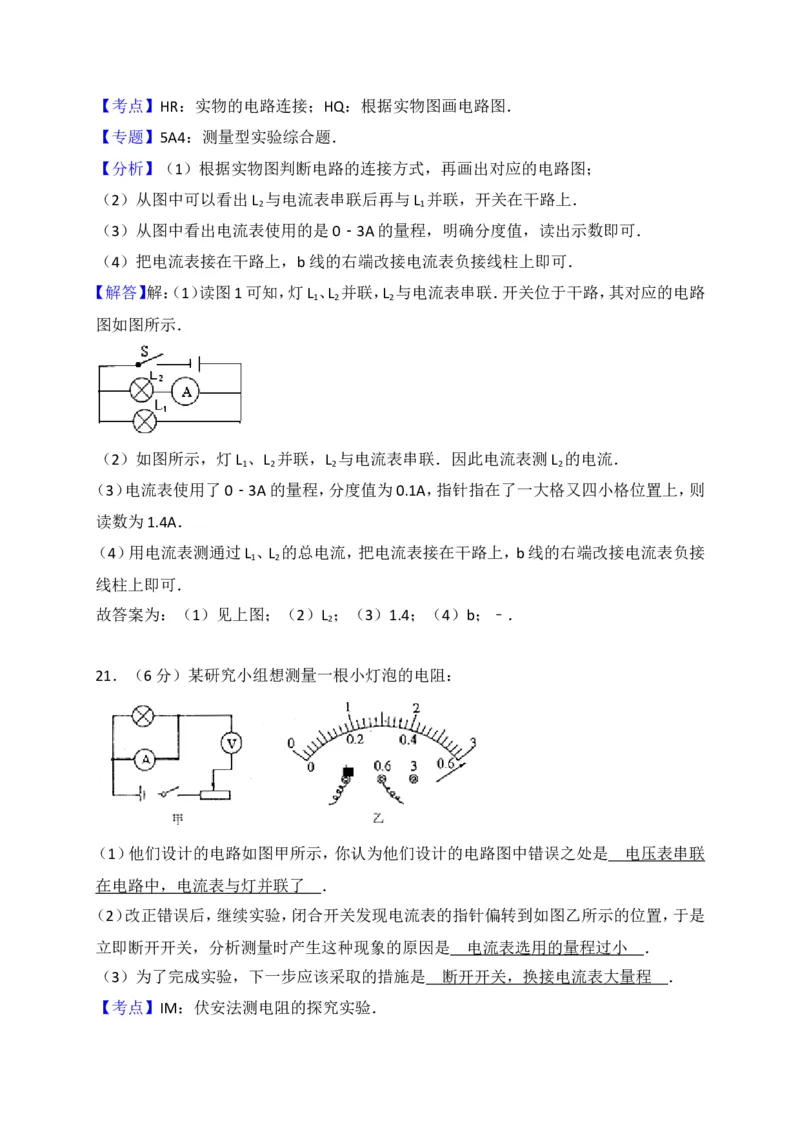

右端接在电流表的 ﹣ 接线柱上（选填“a”、“b”、“c”或“+”、“﹣”）．【考点】HR：实物的电路连接；HQ：根据实物图画电路图．
【专题】5A4：测量型实验综合题．
【分析】（1）根据实物图判断电路的连接方式，再画出对应的电路图；
（2）从图中可以看出L 与电流表串联后再与L 并联，开关在干路上．
2 1
（3）从图中看出电流表使用的是0﹣3A的量程，明确分度值，读出示数即可．
（4）把电流表接在干路上，b线的右端改接电流表负接线柱上即可．
【解答】解：（1）读图1可知，灯L 、L 并联，L 与电流表串联．开关位于干路，其对应的电路
1 2 2
图如图所示．
（2）如图所示，灯L 、L 并联，L 与电流表串联．因此电流表测L 的电流．
1 2 2 2
（3）电流表使用了0﹣3A的量程，分度值为0.1A，指针指在了一大格又四小格位置上，则
读数为1.4A．
（4）用电流表测通过L 、L 的总电流，把电流表接在干路上，b线的右端改接电流表负接
1 2
线柱上即可．
故答案为：（1）见上图；（2）L ；（3）1.4；（4）b；﹣．
2
21．（6分）某研究小组想测量一根小灯泡的电阻：
（1）他们设计的电路如图甲所示，你认为他们设计的电路图中错误之处是 电压表串联
在电路中，电流表与灯并联了 ．
（2）改正错误后，继续实验，闭合开关发现电流表的指针偏转到如图乙所示的位置，于是
立即断开开关，分析测量时产生这种现象的原因是 电流表选用的量程过小 ．
（3）为了完成实验，下一步应该采取的措施是 断开开关，换接电流表大量程 ．

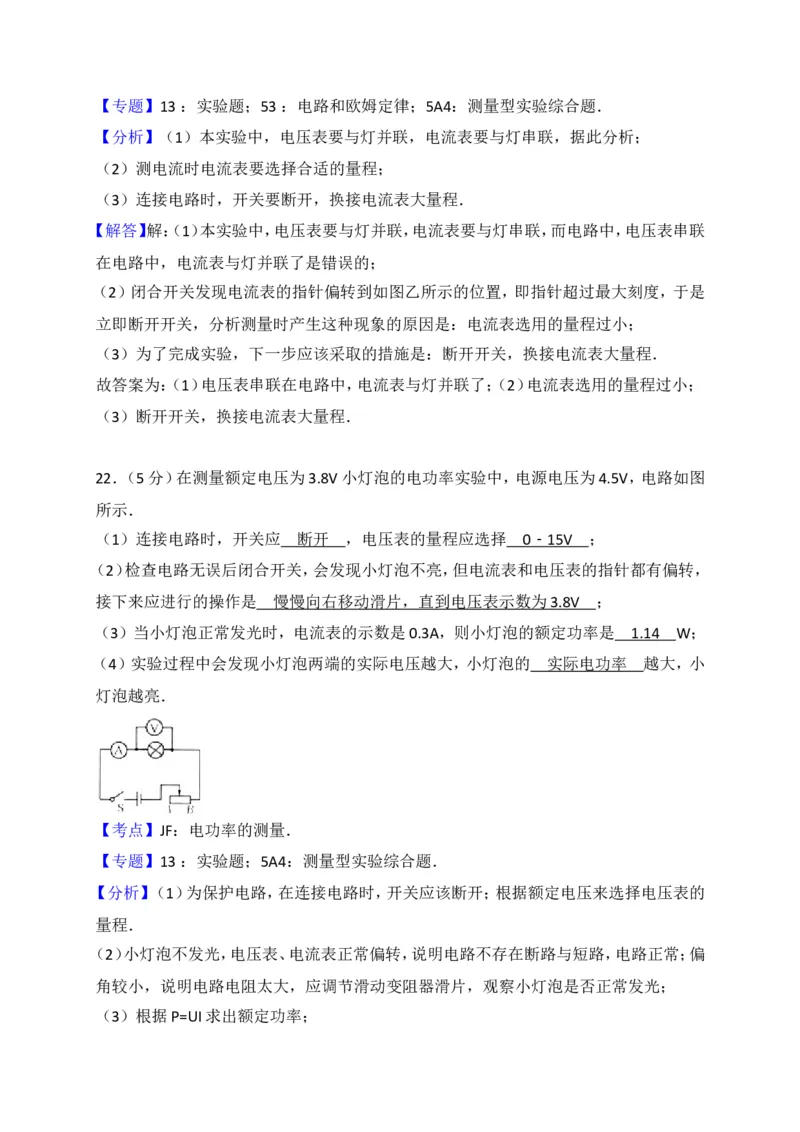

【考点】IM：伏安法测电阻的探究实验．【专题】13 ：实验题；53 ：电路和欧姆定律；5A4：测量型实验综合题．
【分析】（1）本实验中，电压表要与灯并联，电流表要与灯串联，据此分析；
（2）测电流时电流表要选择合适的量程；
（3）连接电路时，开关要断开，换接电流表大量程．
【解答】解：（1）本实验中，电压表要与灯并联，电流表要与灯串联，而电路中，电压表串联
在电路中，电流表与灯并联了是错误的；
（2）闭合开关发现电流表的指针偏转到如图乙所示的位置，即指针超过最大刻度，于是
立即断开开关，分析测量时产生这种现象的原因是：电流表选用的量程过小；
（3）为了完成实验，下一步应该采取的措施是：断开开关，换接电流表大量程．
故答案为：（1）电压表串联在电路中，电流表与灯并联了；（2）电流表选用的量程过小；
（3）断开开关，换接电流表大量程．
22．（5分）在测量额定电压为3.8V小灯泡的电功率实验中，电源电压为4.5V，电路如图
所示．
（1）连接电路时，开关应 断开 ，电压表的量程应选择 0﹣15V ；
（2）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，
接下来应进行的操作是 慢慢向右移动滑片，直到电压表示数为 3.8V ；
（3）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是 1.14 W；
（4）实验过程中会发现小灯泡两端的实际电压越大，小灯泡的 实际电功率 越大，小
灯泡越亮．
【考点】JF：电功率的测量．
【专题】13 ：实验题；5A4：测量型实验综合题．
【分析】（1）为保护电路，在连接电路时，开关应该断开；根据额定电压来选择电压表的
量程．
（2）小灯泡不发光，电压表、电流表正常偏转，说明电路不存在断路与短路，电路正常；偏
角较小，说明电路电阻太大，应调节滑动变阻器滑片，观察小灯泡是否正常发光；
（3）根据P=UI求出额定功率；（4）灯泡的亮度是由实际功率决定的．
【解答】解：（1）为防止电路出现短路现象，连接电路时电键应处于断开状态；灯泡额定电
压为3.8V，所以电压表可选择0～15V的量程；
（2）小灯泡不发光，电压表、电流表正常偏转，说明电路不存在断路与短路，电路正常；偏
角较小，说明电路电阻太大，应调节滑动变阻器滑片，直到电压表示数为3.8V；
（3）小灯泡正常发光时，电流表的示数是 0.3A，则小灯泡的额定功率为：
P=UI=3.8V×0.3A=1.14W；
（4）灯泡两端的电压越大，根据公式P= 可知，灯泡的实际电功率越大，灯泡发光越亮．
故答案为：（1）断开；0﹣15V；（2）慢慢向右移动滑片，直到电压表示数为3.8V；（3）
1.14；（4）实际电功率．
23．（6分）利用如图所示的电路装置，探究“电流产生的热量跟什么因素有关”，接通电
源，两容器内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面
变化情况，比较瓶内电阻丝的发热多少．（图中左侧电阻R 为5欧，右侧电阻R 为10欧）
1 2
（1）此装置可以探究电流产生的热量跟 电阻 的关系，一段时间后，U形管右侧液面较
高，说明 右 容器内电阻丝产生的热量较多（选填“左”或“右”）．
（2）如果通过R 的电流为2A，那么10s内通过R 的电流产生的热量是 40 0 J．
2 2
【考点】JH：焦耳定律．
【专题】13 ：实验题；5A5：探究型实验综合题．
【分析】（1）分析图示装置中相同和不同量，根据控制的变量法分析答题；
（2）根据Q=I2Rt可求10s内通过R 的电流产生的热量．
2
【解答】解：
（1）导体中电流产生热量与电流、导体电阻和通电时间有关．
由图示可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电阻阻值
不同，此装置可以探究：电流产生的热量与电阻的关系；由Q=I2Rt可知，由于右侧中的电阻丝阻值较大，将此装置接到电源两端，通电一段时间，
电流在右侧容器中产生的热量较多；
（2）通过R 的电流为2A，R 在10s内产生的热量：
2 2
Q =I 2R t=（2A）2×10Ω×10s=400J．
2 2 2
故答案为：（1）电阻；右；（2）400．
