丰城中学2015-2016学年上学期初三物理期末考试试卷
本试卷总分值为100分考试时间为100分钟
一、填空题（每空1分，共20分）
1．电磁波在真空中的传播速度是___________m/s,某电视机的电功率是150W，每天使用3h，一个
月（按30天计算）用电________kW·h。
2．如下图所示，是四冲程汽油机工作的部分冲程示意图，其中 图是做功冲程，____图是依靠
飞轮的惯性来完成的冲程。

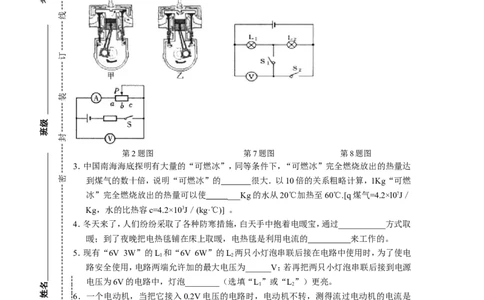

第2题图 第7题图 第8题图
3．中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达
到煤气的数十倍，说明“可燃冰”的 很大．以10倍的关系粗略计算，1Kg“可燃
冰”完全燃烧放出的热量可以使 ___Kg的水从20℃加热至60℃.[q煤气=4.2×l07J／
Kg，水的比热容c=4.2×103J／(kg·℃)] 。
4．冬天来了，人们纷纷采取了各种防寒措施，白天手中抱着电暖宝，通过___________方式取
暖；到了夜晚把电热毯铺在床上取暖，电热毯是利用电流的 来工作的。
5．现有“6V 3W”的L 和“6V 6W”的L 两只小灯泡串联后接在电路中使用时，为了使电
1 2
路安全使用，电路两端允许加的最大电压为______V；若再把两只小灯泡串联后接到电源
电压为6V的电路中，灯泡________（选填“L”或“L”）更亮。
1 2
6．一个电动机，当把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是
0.4A；若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是
1A。那么该电动机线圈的电阻是______Ω，电动机正常工作1min时的机械能是______J。
7．如图所示，电源电压恒定，当开关S 闭合，S 断开时，电压表的示数为3V；当S 断开、S 闭
1 2 1 2
合时，电压表的示数为4.5V，则灯L 两端电压为________V，L 和L 两灯消耗的实际功率
2 1 2
之比P : P=_________。
1 2
8．在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示
数将_________（选填“增大”“减小”或“不变”）。当滑片P在滑动变阻器的a、c两个
端点位置时，电压表示数分别为0V和6V；则当滑片P在滑动变阻器最大阻值的一半位
置b时，电压表示数________3V（选填“大于”“小于”或“等于”）。
1
图图6 6
号场考
级班
名姓。
题┄┄┄答┄┄┄要┄┄┄不┄┄┄内┄┄┄线┄┄┄订┄┄┄装┄┄┄封┄┄┄密┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄⊙
┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。甲产生的原因是 ，乙
产生的原因是 。
第9题图 第10题图
10．如图所示电路，电源电压6V保持不变。若在甲、乙两处分别接入电压表，闭合开关S，甲、
乙两表读数之比为1:2；断开开关，在甲、乙两处分别接入电流表，乙处电流表示数为
0.3A，则干路电流为 A，R 消耗电功率 W。
2
二、选择题（共20分，第11～14小题，每小题只有一个正确答案，每小题3分；第15、16
小题为不定项选择，全部选对得4分，选择正确但不全得2分，不选、多选或错选得
0分）

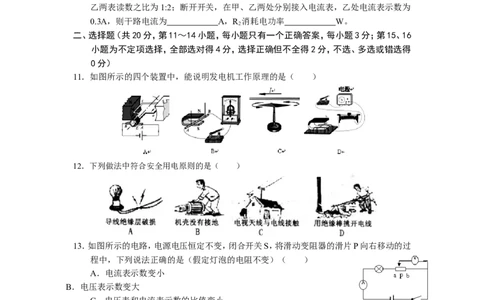

11．如图所示的四个装置中，能说明发电机工作原理的是（ ）
12．下列做法中符合安全用电原则的是（ ）
13．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过
程中，下列说法正确的是（假定灯泡的电阻不变）（ ）
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
14．如图所示电路，其中R、R 为定值电阻，R 为滑动变阻器，Rmax为滑动变
1 2 0
P
阻器的最大阻值。已知电源两极间电压不变，R＞R＞Rmax。当滑动变阻
1 2
R
器R 的滑片P置于某一位置时，R、R、R 两端的电压分别为U、U、U； 0
0 1 2 0 1 2 0 R R
1 2
当滑片P置于另一位置时，R
1
、R
2
、R
0
两端的电压分别为U
1
、U
2
、U
0
。若
S
ΔU＝|U－U|，ΔU＝|U－U|，ΔU＝| U－U |，则（ ）
1 1 1 2 2 2 0 0 0
A．ΔU＞ΔU＞ΔU B．ΔU＜ΔU＜ΔU
0 1 2 1 2 0
C．ΔU＞ΔU＞ΔU D．ΔU＜ΔU＜ΔU
1 2 0 0 1 2
15．如图所示，Ｒ ＝20欧，Ｒ ＝25欧，当开关Ｓ 闭合、Ｓ 断开时，电
1 2 1 2
2压表的示数为2.8V，当开关Ｓ 断开、Ｓ 闭合时，电压表示数可能的数值是（ ）
1 2
A．4.0V
B．3.5V
C．3.3V
D．2.5V
16．如图甲所示的电路中，电源电压恒定不变，
R =30Ω，通过R 的电流随它两端电压变化关系
2 1
如图乙所示，当S 、S 、S 均闭合时，电流表的示
1 2 3
数为0.5A，则下列计算正确的是（ ）
A．R 的阻值大小是20Ω
1
B．当S 、S 、S 均闭合时，则通过电阻R 的电流是0.3A
1 2 3 2
C．电源电压是6V
D．当S 闭合，S 、S 断开时，电流表的示数为0.15A，则R 消耗的功率是0.225W
1 2 3 3

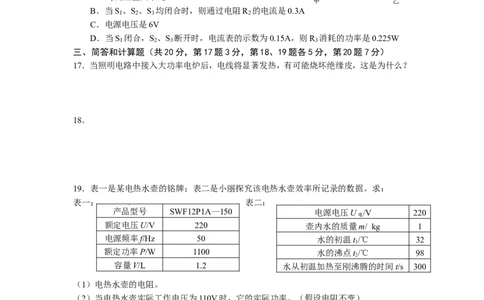

三、简答和计算题（共20分，第17题3分，第18、19题各5分，第20题7分）
17．当照明电路中接入大功率电炉后，电线将显著发热，有可能烧坏绝缘皮，这是为什么？
18．
19．表一是某电热水壶的铭牌；表二是小丽探究该电热水壶效率所记录的数据。求：
表一： 表二：
产品型号 SWF12P1A—150 电源电压U /V 220
电
额定电压U/V 220 壶内水的质量m/ kg 1
电源频率f/Hz 50 水的初温t/℃ 32
1
额定功率P/W 1100 水的沸点t/℃ 98
2
容量V/L 1.2 水从初温加热至刚沸腾的时间t/s 300
（1）电热水壶的电阻。
（2）当电热水壶实际工作电压为110V时，它的实际功率。（假设电阻不变）
（3）电热水壶的效率。[c =4.2×103J/（kg·℃）]
水
20．如图所示电路，小灯泡L标有“6V 3W”字样，电阻R＋R＝6Ω。当开关S 闭合、S 断开，
1 2 1 2
滑动变阻器的滑片P滑到M点时，电流表的示数为I，电压表的示数为U,滑动变阻器
1 1
的功率为P ；此时灯L正常发光。当开关S 断开、S 闭合，滑动变阻器的滑片P滑到N
M 1 2
点时，电流表的示数为I，电压表的示数为U，滑动变阻器的功率为P ；已知I∶I＝
2 2 N 1 2
3∶1，P ∶P ＝1∶1，灯电阻R 与电阻R 之比为R ∶R＝3∶1（假设灯丝电阻不随温度
M N L 1 L 1
变化）。
3求：
（1）电路两次电压表示数之比；
（2）滑动变阻器两次连入电路的阻值各多大；
（3）电源电压多大。
四、实验题（每小题8分，共16分）

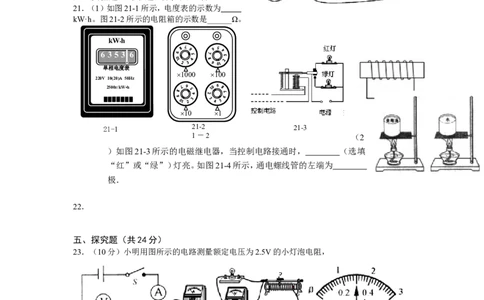

21．（1）如图21-1所示，电度表的示数为
kW·h。图21-2所示的电阻箱的示数是______Ω。
kWh
•
6 3 5 3 6
单相电度表
1000 100
220V 10(20)A 50Hz
2500r/kW•h
10 1
21-4
21-1 21-2 21-3
1－2 （2
）如图21-3所示的电磁继电器，当控制电路接通时， （选填
“红”或“绿”）灯亮。如图21-4所示，通电螺线管的左端为
极．
22．
五、探究题（共24分）
23．（10分）小明用图所示的电路测量额定电压为2.5V的小灯泡电阻，
（1）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表
的示数如图丙所示，电流表的读数是________A，小灯泡的阻值是________Ω（小数点后保
留一位）；
（2）当电压值改变的时候，小灯泡的阻值________（选填“变化”或“不变”）；
4（3）小明又想测某未知电阻R 的阻值，设计了如下图所示电路（R 为已知阻值的定值电阻），并设
x 0
计了如下实验步骤，请帮他把缺少的步骤补全，并写出R 的表达式。
x
实验步骤：
A．按照设计的电路图连接电路；
B．闭合S、S 记录电流表示数为I；
1 2 1
C．________________；
D．利用测得数据写出待测电阻R 的表达式：R=_______。
x x
24．（6分）在探究“通过导体的电流跟导体电阻的关系” 实验中小亮根
据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。其中电源电压12V
不变，滑动变阻器标有 “50Ω，1A”字样。
S
P
1
A B
（1）在闭合开关之前应将滑动 变阻器的滑片移置 端。
（选填“A”或“B”）
（2）小亮正确连接电路后开始实验，当电阻箱的示数为10Ω时，闭合开关S，他发现电流表无
示数，电压表的示数为12V。小亮检查电流表没有故障，则电路可能出现的故障是
（3）他排除电路故障后，在实验过程中，当改变电阻箱接入电路的阻值时，移动滑动变阻器的
滑片可使电阻箱两端电压保持6V不变。当小亮将电阻箱的阻值由20Ω调为30Ω时，
为保持电阻箱两端电压不变，应将滑动变阻器的滑片适当向 端移动。（选填
“A”或“B”）
（4）当电阻箱接入电路的阻值为60Ω时，小亮发现无论怎样移动滑动变阻器的滑片，电压表
的示数始终无法达到6V，此时小亮同学应采取的措施是 。（选填序号）
A．更换一只新的电压表 B．调节电源的输出电压到16V
C．用“1A 100Ω”的滑动变阻器替换原来的滑动变阻器
（5）根据表格数据归纳通过导体的电流跟导体电阻的关系：在______ 的条件下，I＝ 。
U/V 6 6 6 6 6 6
R/Ω 10 12 15 20 30 60
I/A 0.6 0.5 0.4 0.3 0.2 0.1
25．（8分）小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、
额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符
合实验要求的电表、开关和导线．如图甲所示是小亮设计的电路．
5（1）本实验的实验原理是 ．
（2）小亮连接好电路后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视 （选填序
号）．
A小灯泡亮度 B电压表示数 C电流表示数 D滑动变阻器滑
片
（3）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，要测量小灯泡的额定
功率，应将滑片P向 端移动，（选填“A”或“B”）．当小灯泡正常发光时，电流表
示数如图乙所示，则小灯泡的额定电流是 A，额定功率为 W．该实验中滑
动变阻器除了保护电路外，还有 的作用．
（4）若向A移动滑动变阻器滑片，会看到灯泡变 （填“暗”或“亮”）一些，此时灯
泡的实际功率 灯泡的额定功率（填“大于，小于或等于）。
62015-2016 学年上学期期末考试初三物理答案
一、填空题
1．3×108 13.5
2．乙 甲
3．热值 2500
4．热传递 热效应
5．9 L
1
6．0.5 90
7．1.5 2：1
8．增大 大于
9．总功率过大 短路
10．0.45 0.9
二、选择题
题号 11 12 13 14 15 16
答案 B D C A C ACD
三、简答计算
17．接入大功率用电器后，电流增大，导线电阻不变，根据焦耳定律Q＝I2Rt可知，导线产生
热量增加。
18．
19．（1）44Ω （2）275W （3）84%
20．解：当S 闭合，S 断开时，等效电路图如图1；
1 2
当S 闭合，S 断开时，等效电路图如图2；
2 1
L R R R R
M 1 2 N
[来源:学科网]
I 1 U 1 I 2 U 2
U U
（1）R ＝U2/P＝（6V）2/3W＝12Ω
L e e
U∶U＝（I R ）/I（R＋R）＝(3/1)×(12Ω/6Ω)＝6/1
1 2 1 L 2 1 2
（2）由图1有：U＝I（R ＋R ） ①
1 L M
由图2有：U＝I（R＋R＋R ）
2 1 2 N
∵P ＝I2R P ＝I2R
M 1 M N 2 N
∴P /P ＝I2R /I2R ③
M N 1 M 2 N
①②③联立求得：
R ＝5Ω R ＝45Ω
M N
（3）I＝P /U ＝3W/6V＝0.5A
1 L L
将I＝0.5A带入①式
1
U＝I（R ＋R ）＝0.5A(12Ω＋5Ω)＝8.5V
1 L M
7四、实验题
21．（1）6353.6 2014
（2）绿 S
22．（1） （2） （3）
五、探究题
23．
24．（1） （2） （3）
25．（1）P＝UI
（2）B
（3）B 0.24 0.6 改变灯泡两端电压
（4）暗 小于
